1N4733A „Zener Diode“: darbas, „Pinout“ ir „DataSheet“

Šiame vadove nagrinėjamos 1N4733A „Zener Diode“ - modernios elektronikos komponento, žinomo dėl patikimo įtampos reguliavimo, savybės ir naudojimo būdai.Tai apima diodo darbo principus, kaip jį naudoti grandinėse ir vaidmenį palaikant pastovią įtampą įvairiose sąrankose.

Katalogas

1N4733A „Zener“ diodo apžvalga

1N4733A Diodas išsiskiria dėl tvirto galios tvarkymo ir tikslumo įtampos reguliavime, kurio galios įvertinimas yra 1 vatas, o zenerio įtampa yra 5,1 V.Šis diodas yra elektros inžinerijos kuokštelė, plačiai naudojama įtampos stabilizavimo ir kirpimo grandinėse.Jis vertinamas dėl mažos atvirkštinės nuotėkio srovės, užtikrinančios pastovią įtampos lygį.Šios savybės daro tai labai naudinga keitikliams ir maitinimo šaltinio grandinėms, pagerinant jų veiklos rezultatus ir patikimumą.Elektronikoje diodo galimybė atlikti srovę tiek į priekį, tiek atvirkštinėmis kryptimis išskiria jį nuo tipinių diodų.Ši funkcionalumas padeda reguliuojant įtampą, užtikrinant stabilų išėjimą net ir turint svyruojančius įvesties lygius, išlaikant efektyvumą skilimo scenarijų metu.Tokia savybė yra naudinga sudėtingoms grandinės dizainams, kurie reikalauja stabilumo.Tvirta konstrukcija, pasižyminčia stipriai suplanuotu PN sankryža, įdėta į apsauginį stiklą, leidžia diodui valdyti 3,3–91 V įtampos spektrą. Tai ne tik padidina jo atsparumą įvairiomis aplinkos sąlygomis, bet ir užtikrina ilgalaikę grandinės tarnavimo laiką, suteikdama priklausomą nuorodą.įtampa.Diodo patikimumas akivaizdus iš jo konstrukcijos.Tai apima dvigubą šliužo konstrukciją, kuri priešinasi korozijai ir pasižymi lengvai litavimo gnybtais, užtikrinančiais tvirtas jungtis grandinėse.

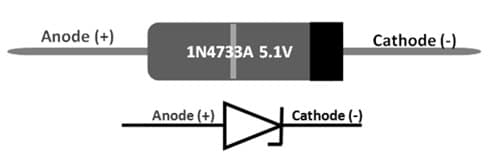

1N4733A PIN konfigūracija

Nr.	PIN vardas	Aprašymas
1	Anodas	Srovė teka į šį terminalą.
2	Katodas	Srovė teka iš šio terminalo.

1N4733A funkcijos ir specifikacijos

Funkcija/specifikacija	Detalės
Nominali zenerio įtampa (VZ)	5,1 voltų
Galios išsisklaidymas (PZ)	1,0 vatų
„Zener“ reguliatoriaus srovė (IZM)	178 Mampai
Paketo tipas	DO-41 (per skylę)
Nominali įtampa	5,1 voltų
Tolerancija	± 5%
Sandėliavimo temperatūros diapazonas	-65 ° C iki 175 ° C.
Svoris	0,35 gramo
Specialios savybės	Didelis patikimumas, aštrios atvirkštinės charakteristikos.

Kaip veikia 1N4733A?

1N4733A „Zener“ diodas yra skirtas reguliuoti įtampą, elgdamasis kitaip nei standartiniai diodai, esant atvirkštiniam šališkumui.Esant šališkumui, tai leidžia srovei tekėti mažu įtampos kritimu (maždaug nuo 0,3 iki 0,7 voltų), panašiai kaip ir įprastose dioduose.Tačiau esant atvirkštiniam šališkumui, jis pasižymi unikaliu elgesiu.Kai atvirkštinė įtampa pasieks savo skilimo tašką, maždaug 5,5 volto, diodas pradeda laiduoti srovę.Šis kontroliuojamas suskirstymas leidžia diodui išlaikyti stabilią išėjimo įtampą, net jei įvesties įtampa ar grandinės apkrova svyruoja.

Šis įtampos reguliavimas pasiekiamas per du procesus: „Zener“ skilimą ir lavinos efektą.Esant mažesnei įtampai, dominuoja „Zener“ skilimas, kurio temperatūra yra neigiama, tai reiškia, kad skilimo įtampa mažėja didėjant temperatūrai.Esant aukštesnei įtampai, lavinos efektas perima teigiamą temperatūros koeficientą, kai skilimo įtampa padidėja atsižvelgiant į temperatūrą.1N4733A, šie du efektai subalansuoja, užtikrinant nuoseklų našumą įvairiose temperatūrose.Dėl to diodas yra patikimas pasirinkimas grandinėms, kuriems reikalingas pastovus įtampos reguliavimas, ypač aplinkoje, kurioje kintamos sąlygos.

Sukuriant kintamosios srovės voltmetrą su Arduino UNO

Konstruojant kintamosios srovės voltmetrą naudojant „Arduino UNO“, yra patrauklus įėjimas į mikrovaldiklio programų pasaulį, skirtą kintamos įtampos matavimui.Šis projektas yra praturtintas įvairiais komponentais, tokiais kaip 330-OHM rezistorius, 10k-OHM potenciometras, rezistorių ir kondensatorių pasirinkimas, diodai, tokie kaip 1N4733A „Zener“, ir praktinė duonos lenta, palengvinanti surinkimą.Grandinė tvarko įvesties įtampą 110 V, 220 V, 380 V, naudodama įtampos daliklį, patogiai suderindama su „Arduino“ 5 V diapazonu.1N4733A „Zener Diode“ siūlo apsaugą, apsaugą nuo grandinės nuo įtampos, viršijančios 5,1 voltų.Išmatuotų verčių rodymas pasiekiamas per LCD ekraną, o tai padidina rezultatų matomumą ir supratimą.Pridedama „Arduino“ programa sumaniai apima didžiausios kintamosios srovės įtampos padalijimą √2, kad apskaičiuotų RMS reikšmes - apgalvotą aspektą, atspindintį kasdienius scenarijus, kur dažnai reikia dėmesio.

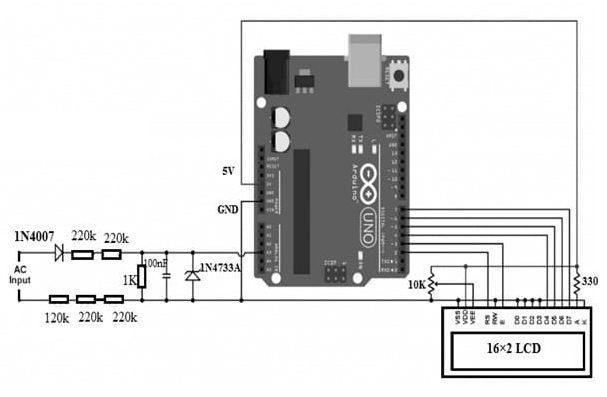

AC Voltmeter su „Arduino“ lenta

„Arduino“ programos kūrimas

„Arduino“ kodas prisiima dinaminį vaidmenį sistemoje, atkakliai stebėdamas RMS įtampą, įvertinant smailės pusės bangos matavimus.Pasinaudojus vidine atskaitos įtampa, kodas suteikia daugiau sinusinės bangos įtampos interpretaciją, palengvindamas didesnį tikslumo laipsnį.Šis procesas parodo mikrovaldiklių programavimo tinkamumą tiksliems ir patikimoms elektros inžinerijos srities matavimo priemonėms.

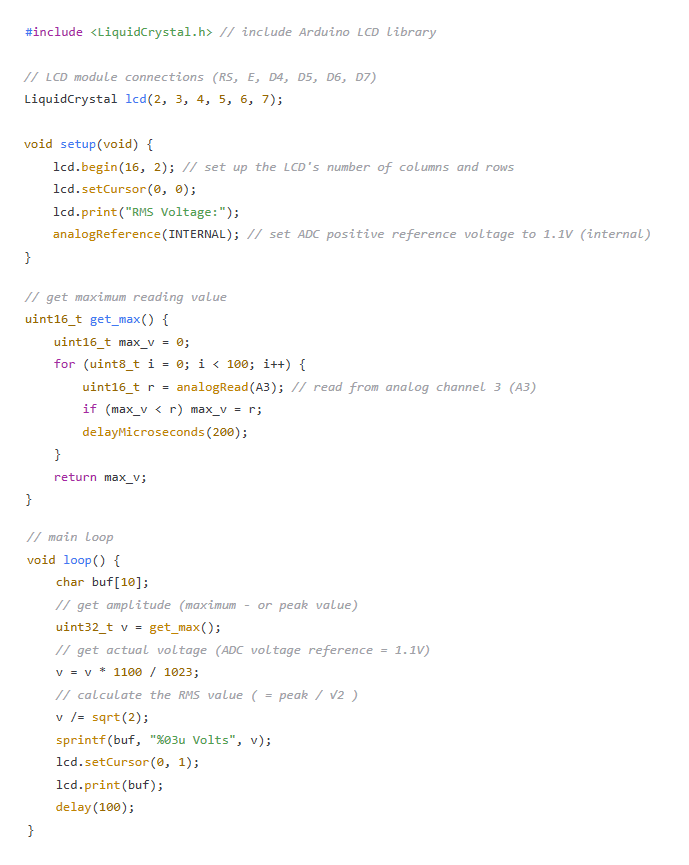

„Arduino“ kodas

1N4733A Zener diodo programos

Apsaugos nuo įtampos funkcijos

Apsaugos nuo įtampos srityje 1N4733A yra skirtas skydui subtiliems komponentams, užfiksuoti perteklinę įtampą tiksliai, išsaugojančios grandinės funkcionalumą.Šis diodas sumaniai riboja maksimalią įtampą, tinkamai reaguoja į trumpalaikes sąlygas, kurios kitaip gali sukelti žlugdančių komponentų gedimus.

Kompaktų sistemų įtampos reguliavimas

Mažesnėms grandinėms, esančioms nešiojamuose programėlėse, 1N4733A užtikrina stabilią išėjimo įtampą.Tai tyliai palaiko nuoseklų našumą, reikalingą įvairiomis įvesties sąlygomis, parodydama jo svarbą scenarijuose, kur pastovi įtampa yra prietaisų ilgaamžiškumo ir nuolatinės funkcijos gelbėjimo linija.

Bangos formos kirpimo programos

Kai suporuotas iš eilės su kitais diodais, 1N4733A atlieka bangos formos iškarpą, signalo iškraipymo valdymo aspektą.Ši programa turi didelę vertę ryšių įrenginiuose, kai didelio susirūpinimas kelia signalo grynumą.

Apsaugoti mikrovaldiklius ar ICS

„1N4733A“ siūlo aktyvią mikrovaldiklių ar integruotų grandinių įvesties įtampos apsaugą, užkertant kelią per didelės įtampos sąlygoms, kurios galėtų kelti pavojų šiems komponentams.Tai suteikia ekonomiškai efektyvią priemonę, leidžiančią sustiprinti dizaino patikimumą jautriose elektroninėse sistemose.

Įtampos stabilumas netaisyklingomis sąlygomis

Stabilumas, užtikrintas 1N4733A, įrodo grandinėse, linkusiose į galios sutrikimus ar elektromagnetinius trukdžius, palaikant pastovią išėjimo įtampą ir vaidinant įtaką siekiant išvengti galimo našumo mažėjimo.

Apribojančios grandinės pažeidimai iš įtampos viršįtampių

Prevencinės strategijos, susijusios su aukštos įtampos viršįtampiais, yra neatsiejama elektroninių grandinių gerovės palaikymas.1N4733A integracija sumažina žalą dėl netikėtų aukštos įtampos smaigalių, todėl praktiškai prisideda prie elektroninių dizainų ištvermės.

Įtampos keitimas kintamiems išėjimams

1N4733A palengvina efektyvios įtampos perjungimą išėjimo modifikacijoms, išlyginant perėjimus įvairiuose išvesties etapuose.Ši funkcija palaiko lanksčias grandinės konfigūracijas, kai universalumas yra naudingas.
