1K omo rezistorius

Rezistoriai yra pagrindiniai elektronikos komponentai, kontroliuojantys elektros srovės srautą įrenginiuose.1K omo rezistorius yra geras elektroninių grandinių balansavimui ir stabilizavimui.Šiame straipsnyje nagrinėjamas 1K rezistoriaus vaidmuo, paaiškinantis, kaip jis veikia, kodėl jo spalvų kodavimas yra svarbus norint jį nustatyti ir užtikrinti tikslumą bei platų jo naudojimo spektrą.Čia taip pat aptariami skirtingos 1K omo rezistorių rūšys ir lyginami rezistoriai su 4 spalvų ir 5 spalvų juostomis.Šios spalvų juostos padeda patenkinti konkrečius tikslumo poreikius ir yra tinkamos skirtingai.Šioje apžvalgoje pabrėžiami rezistoriai kuriant elektroniką ir aptariami techniniai ir praktiniai veiksniai, turintys įtakos tinkamo tipo rezistoriui inžineriniams projektams.

Katalogas

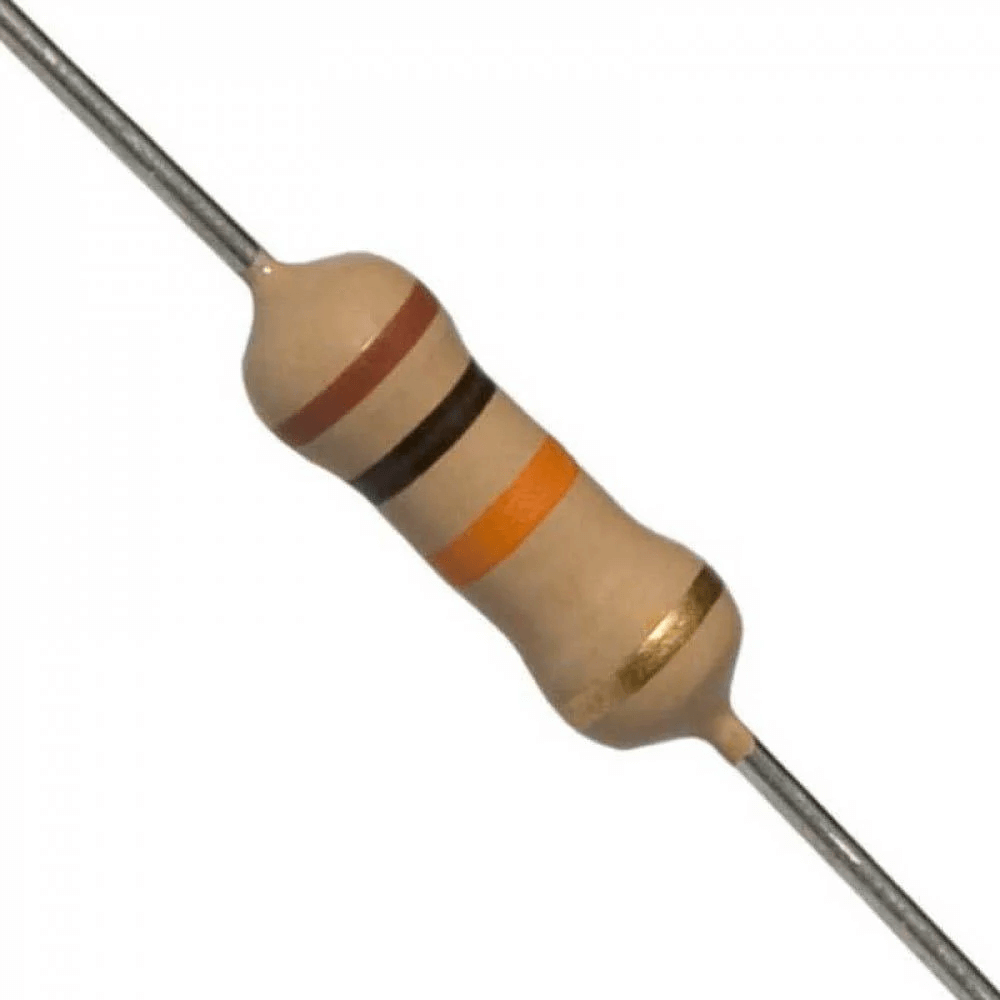

1 paveikslas: 1K rezistorius

Kas yra 1K rezistorius?

Rezistoriai reguliuoja srovę ar įtampą skirtingose ​​grandinės dalyse, kad išlaikytų stabilumą ir apsaugotų jautrius komponentus nuo galimo pažeidimo.1K rezistorius, tai reiškia, kad jo atsparumo vertė yra 1000 omų, dažnai naudojamas tais atvejais, kai norint išlaikyti srovę saugiai ir efektyviai, reikia vidutinio atsparumo.

2 paveikslas: 1K rezistorius

„1K“ etiketė kyla iš numerio 1 derinimo su priešdėliu „kilo“, tai reiškia 1000.Tai mums sako, kad 1K rezistorius suteikia 1000 omų pasipriešinimo, kuris yra geras pasirinkimas grandinėms, kur labai aukšta ar labai maža srovė nėra ideali.Siūlydamas subalansuotą pasipriešinimo lygį, 1K rezistorius vaidina pagrindinį vaidmenį grandinėse, padėdamas atlikti tokias užduotis kaip laikas ir signalo kondicionavimas.

1K rezistoriaus spalvų kodas

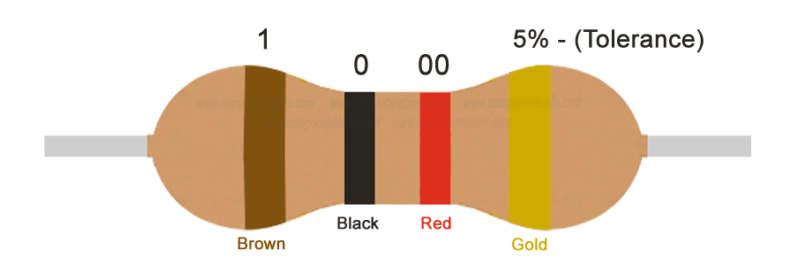

3 paveikslas: 1K rezistoriaus spalvos kodas

Taigi kaip Skaitykite rezistoriaus spalvų kodą?Sužinokime atsakymą.

• Pirmosios dvi juostos (rudos ir juodos): atspindi pirmuosius du atsparumo skaitmenis.

Ruda = 1

Juoda = 0

Formuojant skaičių „10“.

• Trečioji juosta (raudona): veikia kaip daugiklis.

Raudona nurodo 100 koeficientą.

Padauginkite „10“ iš 100, kad gautumėte 1000 omų (1K omai).

• Paskutinė juosta (auksas): reiškia toleranciją.

Auksas rodo ± 5%toleranciją.

Faktinis pasipriešinimas gali skirtis nuo 950 iki 1 050 omų.

1K rezistoriaus taikymas

1K rezistorius įvairiais būdais naudojamas elektroninėmis grandinėmis, pradedant paprastomis užduotimis, tokiomis kaip dabartinės ar dalijimosi įtampos ribojimas ar padalijimo įtampa iki sudėtingesnių programų sudėtingose ​​sistemose.Pavyzdžiui, garso įrangoje 1K rezistoriai yra puikūs galios stiprintuvuose, kur jie dirba su kondensatoriais ar induktoriais, kad sureguliuotų signalo fazę.Tai padeda išlaikyti aiškų, aukštos kokybės garsą užtikrinant, kad išėjimas išlieka stabilus ir be iškraipymų.

1K rezistoriai taip pat naudojami „Push-Pull“ stiprintuvo grandinėse kaip emiterio apkrovos.Tai pagerina tranzistorių našumą, todėl visa grandinė tampa efektyvesnė ir patikimesnė.Jie taip pat vaidina svarbų vaidmenį perteklinėse apsaugos grandinėse.Kai per daug srovės teka, 1K rezistorius yra skirtas pirmiausia sudeginti, paaukojant save, kad apsaugotų naudingesnius ir brangesnius komponentus.Šis gebėjimas veikti kaip apsauginis barjeras yra tinkamas sumažinti jautrių grandinės dalių žalą, galiausiai sumažinti remonto sąnaudas ir užkirsti kelią ilgesniam elektroninių sistemų nuosmukiams.

1K omo rezistorių tipai

1K omo rezistoriai būna įvairių rūšių, kiekvienas pagamintas specifinėms reikmėms, atsižvelgiant į tai, kaip jie veikia ir kam jie naudojami.

Anglies plėvelės rezistoriai yra universalūs ir dažniausiai naudojami kasdienėje elektronikoje.Jie pasiekia gerą pusiausvyrą tarp išlaidų ir našumo.Jie turi vidutinį triukšmą ir tinkamą stabilumą, todėl jie yra patikimi bendroms grandinėms.

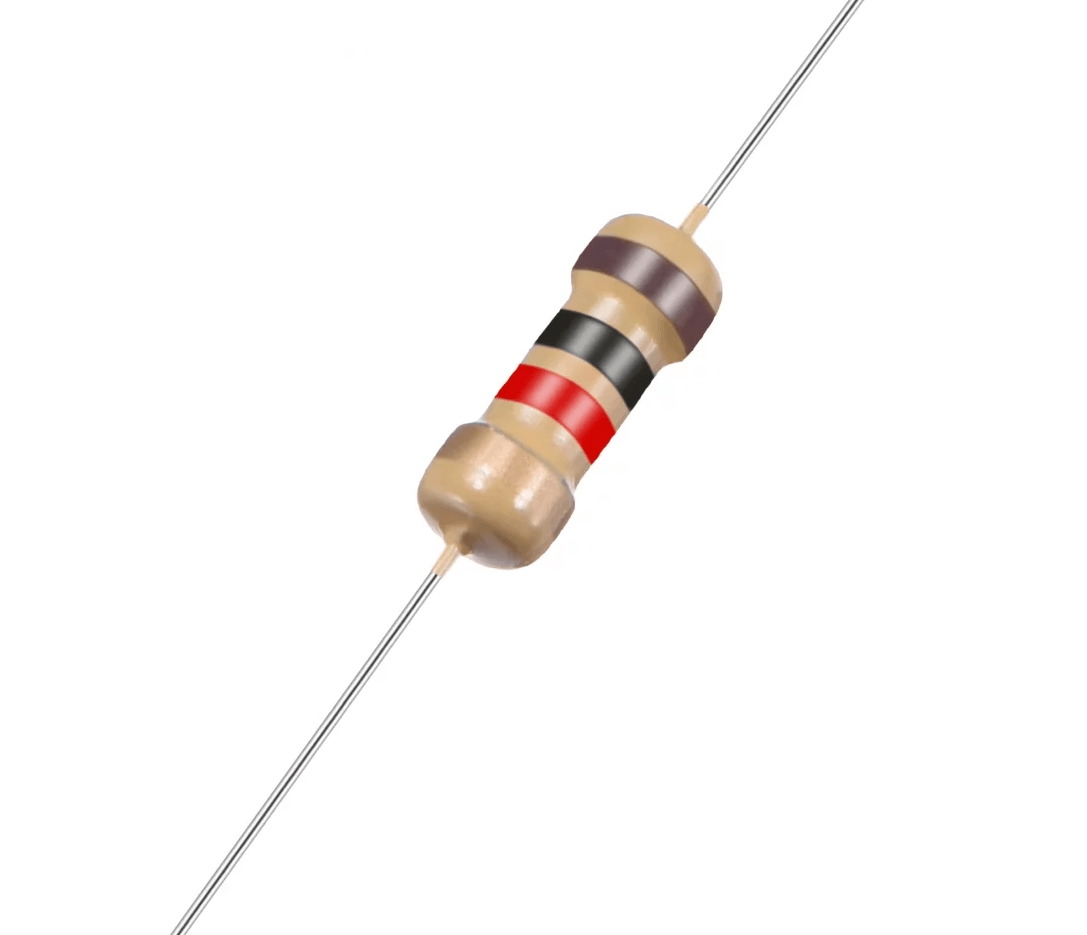

4 paveikslas: Anglies plėvelės rezistorius

Metalo plėvelės rezistoriai Pasiūlykite geresnį tikslumą ir mažesnį triukšmą.Jie yra stabilesni ir puikiai tinka grandinėms, kurioms reikia tikslių signalų ir minimalių trukdžių.Jie naudojami tokiuose įrenginiuose kaip matavimo instrumentai ar garso įranga, kur net maži atsparumo pokyčiai gali turėti įtakos našumui.

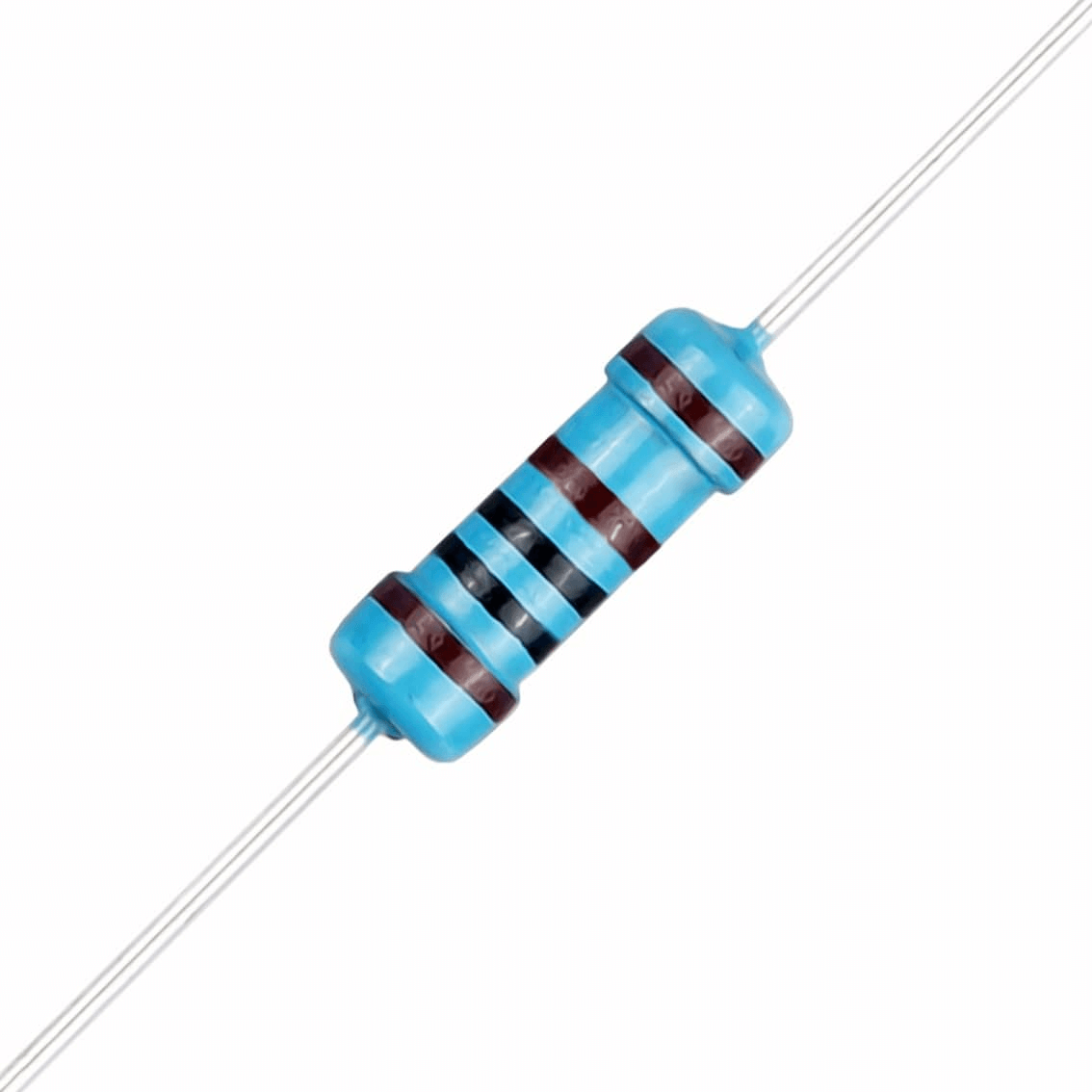

5 paveikslas: Metalo plėvelės rezistorius

Viešo virimo rezistoriai yra sukurti didelei galiai valdyti ir yra labai tikslūs.Jie yra patvarūs ir gali perimti didesnes elektros apkrovas, todėl jos yra naudingos tokiuose dalykuose kaip maitinimo šaltiniai ar variklio valdikliai, kur tikimasi tiek efektyvumo, tiek patikimumo.

6 paveikslas: Vielos virimo rezistorius

Paviršiaus laikiklio (SMD) rezistoriai yra maži ir pagaminti automatinei gamybai.Šie rezistoriai naudojami išmaniuosiuose telefonuose ir kompiuteriuose, kur erdvė yra ribota.Nors jie yra maži, jie vis tiek veikia patikimai ir puikiai tinka kompaktiškoms plokštėse.

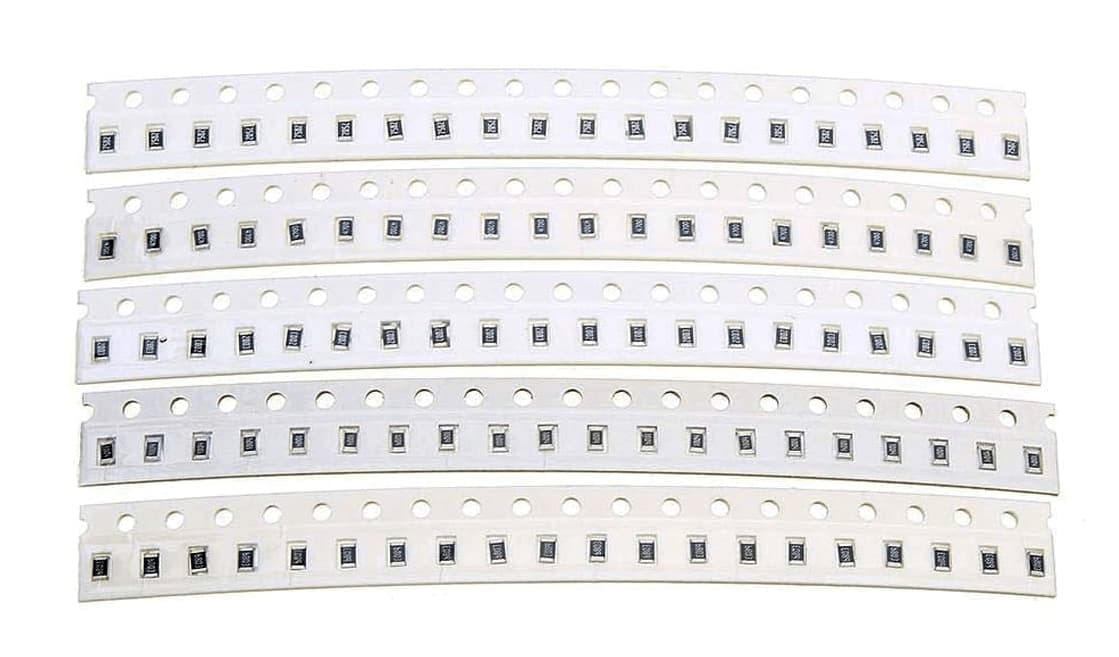

7 paveikslas: Paviršiaus tvirtinimo (SMD) rezistorius

Trumpai tariant, visi šie rezistoriai turi tą patį 1K omo pasipriešinimą, tačiau dėl jų dizaino ir savybių jie geriau tinka įvairiems elektroniniams poreikiams.

4 spalvų juostos ir 5 spalvų juostos 1K omo rezistorių palyginimas

Palyginus 1K omo rezistorius su 4 spalvų ir 5 spalvų juostomis, svarbu suprasti, kaip jie gaminami.Šie skirtumai daro įtaką ne tik tai, kaip parodomos pasipriešinimo vertės, bet ir tai, kiek jie yra tikslūs, kur jie gali būti naudojami, ir jų kaina.Pasirinkimas tarp dviejų daugiausia priklauso nuo reikalingo tikslumo ir tolerancijos lygio, atsižvelgiant į spalvų kodo sistemą ir konkretų naudojimo atvejį.

8 paveikslas: 4 spalvų juosta ir 5 spalvų juostos spalvos kodas

Tikslumas ir tikslumas

Kai nuokrypis yra ± 5%, 4 spalvų juostos rezistoriai gali svyruoti nuo 950 iki 1050 omų.Šis variacijų lygis yra priimtinas tais atvejais, kai nereikia tikslaus tikslumo, pavyzdžiui, atliekant paprastą elektroniką ar galios valdymą įprastuose įrenginiuose.Maži pasipriešinimo pokyčiai neturės didelės įtakos tam, kaip jie veikia, todėl 4 spalvų rezistoriai yra naudingas ir prieinamas pasirinkimas daugeliui kasdienių tikslų.

Priešingai, 5 spalvų juostos rezistoriai siūlo daug griežtesnę toleranciją, paprastai ± 1% arba ± 2%.Tai reiškia, kad 1K omo rezistoriui reikšmė svyruos tik nuo 990 iki 1010 omų (su 1% tolerancija) arba nuo 980 iki 1020 omų (su 2% tolerancija).Šis didesnis tikslumas yra geras tokiose srityse kaip medicinos technologijos, mokslinės priemonės ir aukštos kokybės garso sistemos, kuriose net nedideli pasipriešinimo pokyčiai gali sukelti problemų.Griežtesnė tolerancija užtikrina, kad šie rezistoriai išliks patikimi, net ir kintančiose sąlygose.

Tinkamumas skirtingoms programoms

4 spalvų juostos rezistoriai yra puikūs naudojimui, kai tikslus tikslumas nėra svarbus.Dėl platesnio tolerancijos yra geras pasirinkimas prieinamiems produktams ir kasdieninei elektronikai, kur nedideli pasipriešinimo pokyčiai neturės įtakos našumui.Šiuos rezistorius rasite žaisluose, buitiniuose programėlėse ir kituose biudžetui draugiškiems prietaisams.

5 spalvų juostos rezistoriai naudojami tokiuose dalykuose kaip medicinos prietaisai, tikslūs įrankiai ir aukštos kokybės garso įranga, kai net nedidelis pasipriešinimo pasikeitimas gali sukelti problemų.Šie rezistoriai yra patikimi ir išlieka tikslūs net ir skirtingomis sąlygomis, todėl jie yra ilgalaikio tikslumo galimybė.

Kainos ir našumo kompromisai

Renkantis 4 ir 5 spalvų juostos rezistorius, pagrindinis aspektas yra išlaidų ir našumo balansavimas.Daugeliui bendrų programų 4 spalvų juostos rezistoriai suteikia pakankamai tikslumo, kai mažesnė kaina yra platesnis tolerancijos diapazonas.Jie naudojami didelio masto gamyboje, kur būtina likti neviršijant biudžeto.

Tačiau tam, kur reikia tikslumo, verta didesnės 5 spalvų juostos rezistorių kainos.Tokios sritys kaip medicinos technologijos, moksliniai tyrimai ir aukščiausios klasės garso naudos iš jų geresnio tikslumo ir patikimumo.Nors jie yra brangesni, jie siūlo tikslumą užtikrinti, kad prietaisai veiktų teisingai, todėl jie yra geriausias pasirinkimas, kai net mažos klaidos gali turėti didelių padarinių.

Išvada

1K omo rezistorius parodė, kaip paprastas prietaisas gali turėti didelę įtaką, kaip gerai veikia elektroninės grandinės.Jo spalvų kodo sistema leidžia lengvai identifikuoti ir naudoti, ir ji vaidina svarbų vaidmenį tokiuose dalykuose kaip garso sistemos ir apsaugos grandinės.Palyginus 4 ir 5 spalvų juostų rezistorius, galime suprasti išlaidų, tikslumo ir našumo skirtumus, kurių reikia skirtingose ​​technologijose.Su įvairių tipų rezistoriais, tokiais kaip anglies plėvelė, metalinė plėvelė, vielajų ir paviršiaus laikikliai, šis komponentas atitinka ir įprastus, ir specialiuosius poreikius, pagerindamas, kaip veikia elektroninės sistemos.Šiame straipsnyje pabrėžiamas puikus 1K Ohm rezistoriaus vaidmuo ir tai, kaip jis prisitaiko prie skirtingų naudojimo būdų, parodant šiuolaikinės elektronikos sudėtingumą ir įvairovę.

Dažnai užduodami klausimai [DUK]

1. Ką 1K rezistorius daro 5 V?

Kai sujungsite 1K omo rezistorių prie 5 V maitinimo grandinėje, rezistorius riboja srovės srautą per grandinę.Pagal Ohmo įstatymus, Kur aš esu srovė, V yra įtampa, o r yra atsparumas.5 V tiekimui ir 1k omo rezistoriui, srovė būtų amperai arba 5 miliamperai.Ši sąranka yra įprasta elektronikoje, siekiant apsaugoti komponentus, sumažinant srovę iki saugaus lygio.

2. Ar 1K rezistorius per daug LED?

1K omo rezistorius naudojamas su šviesos diodais, kai prijungtas prie 5 V tiekimo.Tikslas yra užkirsti kelią per daug srovei praeiti pro šviesos diodą, kuris gali jį sugadinti.1K omo rezistorius su 5 V šaltiniu leidžia tekėti maždaug 5 miliamperais, tinkamais daugumai standartinių šviesos diodų, kuriems reikalinga srovė nuo 5 iki 20 miliamperų.Tai yra saugus pasirinkimas pagrindiniams LED projektams, užtikrinant, kad LED veikimas saugiai veiktų be per didelio ryškumo ar šilumos.

3. Kuris yra geresnis 100 omų rezistoriaus ar 1K omų?

Pasirinkimas tarp 100 omų ir 1k omo rezistoriaus priklauso nuo jūsų grandinės specifinių poreikių:

Aukštesnėms srovėms pritaikant: 100 omų rezistorius leidžia per ją tekėti didesnę srovę, palyginti su 1k omo rezistoriumi, kai jis naudojamas ta pačia įtampa.Tai tinka grandinėms, kurioms reikalingas didesnis galios valdymas.

Apribojimui srove: 1K omo rezistorius yra geresnis pritaikymui, kai reikia apriboti srovės srautą, kad būtų apsaugoti jautrūs komponentai, pavyzdžiui, šviesos diodai.

4. Kuo skiriasi 1K ir 10K omų rezistoriai?

Pagrindinis skirtumas yra pasipriešinimo vertė, kuri daro įtaką tam, kiek jie riboja srovę grandinėje.1K omo rezistorius leidžia daugiau srovės tekėti, palyginti su 10k omo rezistoriumi, esant tokiai pačiai įtampai.Tiksliau, su 5 V tiekimu, 1 km omo rezistorius leistų tekėti 5 miliamperais, tuo tarpu 10 km omo rezistorius leistų tik 0,5 miliamperų.10K omų rezistorius yra efektyvesnis pritaikymui, kuriam reikalinga mažesnė srovė jautresnėms grandinės sąlygoms.

5. Kaip išbandyti 1K omo rezistorių?

Išbandyti 1K omo rezistorių:

Atjunkite rezistorių nuo galios: Įsitikinkite, kad jis nėra prijungtas prie jokio įtampos šaltinio.

Naudokite multimetrą: nustatykite multimetrą į pasipriešinimo matavimo režimą.

Prijunkite multimetro zondus prie rezistoriaus gnybtų: turėtumėte pamatyti rodmenis arti 1K omų.Didelis skirtumas rodo, kad rezistorius gali būti sugedęs.

6. Kokia yra 1K omo srovė?

Srovė per 1K omo rezistorių priklauso nuo per ją esančios įtampos.Pavyzdžiui, su 5 V tiekimu srovė būtų 5 miliamperai, apskaičiuoti pagal .Srovė gali skirtis atsižvelgiant į taikomą įtampą, atsižvelgiant į Ohmo dėsnio apibrėžtą santykį.
