470 omų rezistorius

470 ohm rezistorius padeda kontroliuoti elektros energijos srautą grandinėse.Nors jis paprastas, jis vaidina svarbų vaidmenį veikiančiose prietaisuose, pradedant mažais namų apyvokos daiktais ir baigiant didelėmis mašinomis.Šis rezistorius, pažymėtas geltonomis, violetinės ir rudos spalvų juostomis, užtikrina teisingą elektros energijos kiekį, apsaugodamas kitas dalis ir padedant įrenginiui tinkamai funkcionuoti.Elektronikoje, žinant Kaip skaityti rezistoriaus spalvų kodus yra reikalingas įgūdis.Šis straipsnis atidžiai apžvelgia 470 omų rezistorių ir paaiškina jo spalvų juostų reikšmę skirtingose ​​sistemose, tokiose kaip keturių juostų, penkių juostų ir šešių juostų tipai.Šios juostos rodo rezistoriaus vertę, taip pat ir kitas detales, tokias kaip tolerancija ir temperatūros pokyčiai, o tai padeda įsitikinti, kad grandinės veikia teisingai.Skirstant kiekvieną juostos sistemą, straipsnis padeda pagerinti rezistorių kodų supratimą, kuris gali palengvinti grandinės projektavimą ir lengviau išspręsti elektronines problemas.

Katalogas

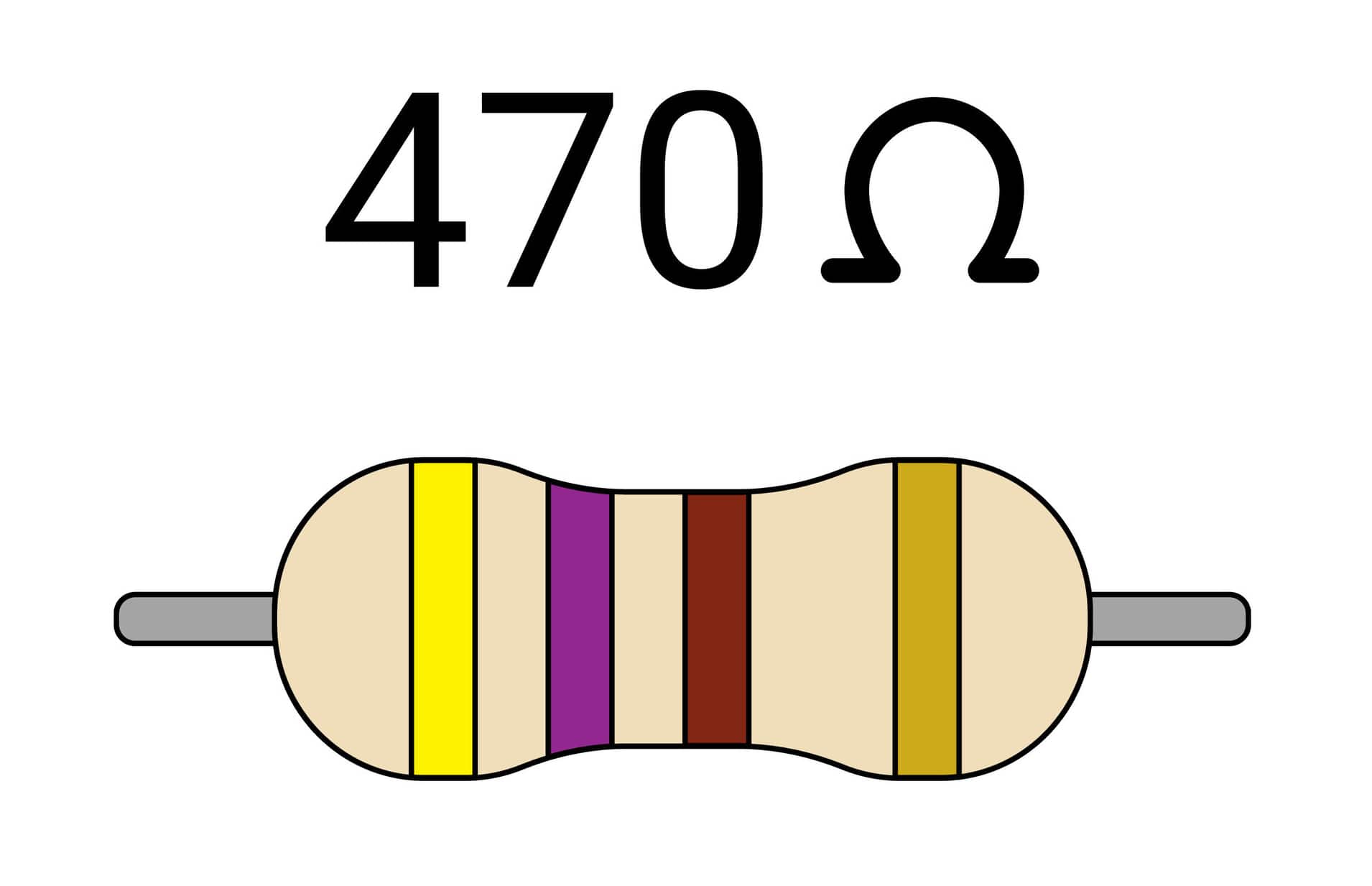

1 paveikslas: 470 omo rezistoriaus 4 ir 5 juostų

Kas yra 470 omų rezistorius?

470-OHM rezistorius yra naudingas elektroninėse grandinėse, nes jis riboja elektros srovės srautą.Tai sukuria 470 pasipriešinimo omų, padedančių išlaikyti srovę saugiu lygiu, apsaugant kitus komponentus nuo per karšto ar pažeisto.Nuleidžiant srovę, ji išlaiko stabilią ir patikimą grandinę.Šis rezistorius gali valdyti sroves, esančias arti 1 ampero, ir įtampą iki 470 voltų, todėl ji yra naudinga daugelyje skirtingų programų.

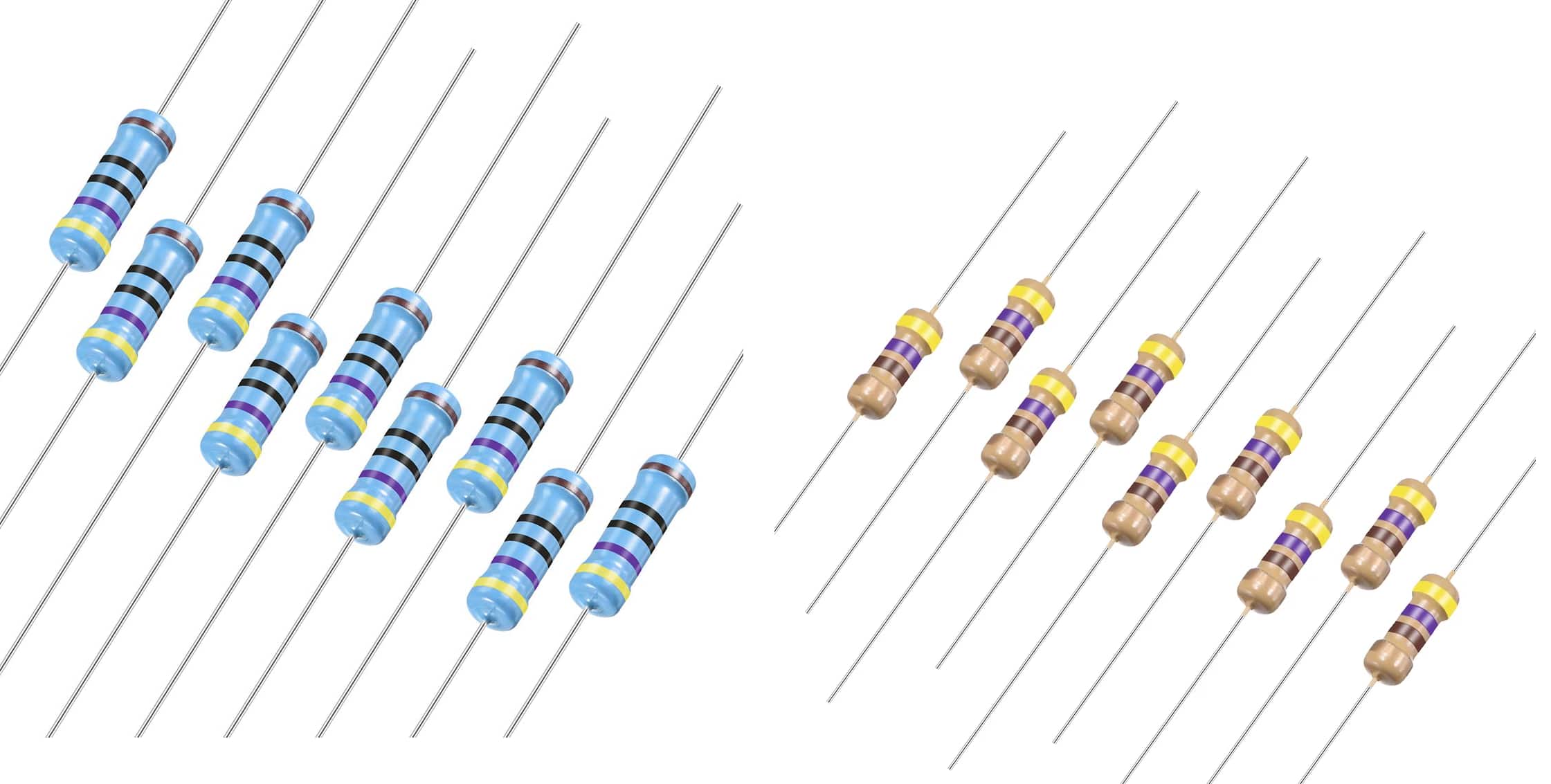

2 paveikslas: 470 omo rezistorius

Grandinėse 470-OHM rezistorius tarnauja keliems tikslams.Jis naudojamas sureguliuoti įtampą, kuri atitinka skirtingas sistemos dalis, kurios padeda saugiai maitinti subtilius komponentus.Tai taip pat gali patikslinti grandines, kai reikia tiksliai valdyti srovę.Ryšių sistemose tai padeda išvalyti signalus aiškius, sumažinant bet kokius trukdžius, užtikrinant tikslų duomenų perdavimą.Suderinant varžą, tai taip pat padeda sklandžiai bendrauti.

470 omo rezistoriaus spalvotas kodas

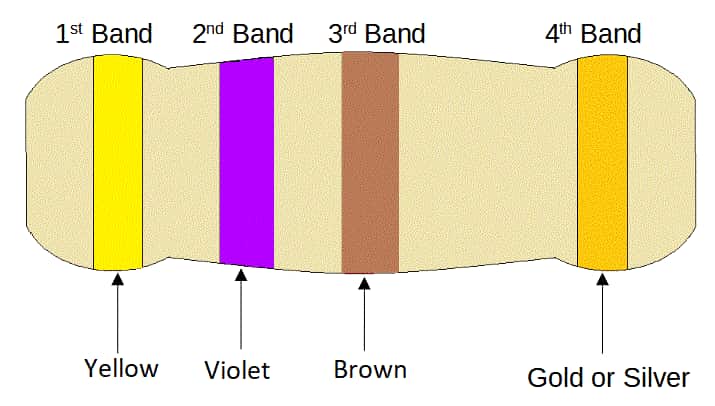

3 paveikslas: 470 omo rezistorius

Rezistoriaus tipo juosta 1 (1 -asis skaitmenų) antra juosta (2 -asis skaitmuo) Trečioji juosta (3 -asis skaitmenų/daugiklio) Ketvirta

Rezistoriaus tipas	Viena grupė (1 -oji Skaitmenis)	Antroji grupė (2 -oji Skaitmenis)	Trečioji grupė (3 -asis skaitmuo/daugiklis)	Ketvirta juosta (daugiklio/tolerancija)	Penkta grupė (Tolerancija)	Šešta grupė (Temperatūros koeficientas)
Keturi grupė	Geltona (4)	Violetinė (7)	Ruda (x10)	± %	-	-
Penki grupė	Geltona (4)	Violetinė (7)	Juoda (0)	Juoda (x1)	± %	-
Šešta grupė	Geltona (4)	Violetinė (7)	Juoda (0)	Juoda (x1)	± %	R (t °)

470-OHM rezistoriaus spalvų kodas yra paprastas būdas greitai žinoti jo pasipriešinimą ir kitas detales.Rezultoriui naudojamos spalvotos juostelės, kad būtų rodomi skaičiai ir daugikliai.470-OHM rezistoriui su keturiomis juostomis spalvos yra geltonos, violetinės, rudos ir aukso.Geltona stovi 4, violetinė - 7, o ruda - padauginti iš 10, suteikiant 470 omų.Auksinė juosta rodo ± 5%toleranciją, tai reiškia, kad tikrasis atsparumas gali svyruoti nuo 446,5 omų iki 493,5 omų.

Kai kurie rezistoriai turi penkias ar šešias juostas, kurios suteikia tikslesnę informaciją.Penktoji juosta prideda dar vieną skaičių, o šeštasis (retas-pagrindiniams rezistoriams, tokiems kaip 470-OHM), parodo, kaip pasikeičia atsparumas temperatūrai.

Netinkamas šių kodų perskaičius gali būti naudojamas neteisingas rezistorius ir dėl to, kad grandinė gali sutrikti, arba blogai atlikti.Norėdami to išvengti, visada dar kartą patikrinkite spalvų juostas ir patvirtinkite rezistoriaus vertę multimetru.Spalvų kodavimo sistemos išmokimas palengvina surinkimą, trikčių šalinimą ir palaikymą, užtikrinant, kad jos veikia teisingai.

470 ohm rezistoriaus spalvų juostos

Rezistoriaus spalvų juostos padeda išsiaiškinti tikslią rezistoriaus pasipriešinimo vertę.470-OHM rezistorius, kaip ir kiti, naudoja spalvų kodą, kuris keičiasi priklausomai nuo to, ar jis turi keturias, penkias ar šešias spalvų juostas.Kiekviena papildoma grupė suteikia daugiau detalių ir tikslumo.

Keturių juostų rezistoriai

Keturių juostų rezistoriuje pirmosios dvi juostos žymi reikšmingus atsparumo vertės skaitmenis.470-OHM rezistoriui pirmoji juosta yra geltona (vaizduojanti „4“), o antroji juosta yra violetinė (vaizduojanti „7“).Trečioji juosta yra daugiklis, kuris yra oranžinis, tai reiškia, kad skaitmenys turėtų būti padauginti iš 1000. Ketvirtoji juosta, paprastai auksinė ar sidabrinė, rodo toleranciją arba kiek faktinis pasipriešinimas gali skirtis nuo nurodytos vertės.Auksas reiškia ± 5% toleranciją, todėl varža gali svyruoti nuo 446,5 omų iki 493,5 omų.

Penkių juostų rezistoriai

Penkių juostų rezistoriuje prieš daugiklį pridedama trečioji skaitmenų juosta, suteikianti didesnį rezistoriaus vertės tikslumą.Naudojant 470-OHM rezistorių kaip pavyzdį, pirmosios trys juostos gali būti geltonos, violetinės ir juodos, vaizduojančios „4“, „7“ ir „0“.Ketvirtoji grupė „Orange“ yra daugiklis, vis dar reiškiantis daugybos iš 1000. Penktoji juosta ir toliau rodo toleranciją.

Šešių juostų rezistoriai

Šešių juostų rezistorius apima visą penkių juostų rezistoriaus informaciją, tačiau jis prideda šeštąją juostą, nurodančią temperatūros koeficientą.Šis koeficientas nurodo, kiek atsparumas pasikeis esant temperatūros kitimams, paprastai išreikšta dalimis milijonais celsijaus (ppm/° C).Šeštoji juosta užtikrina, kad rezistorius išlaikys stabilumą temperatūrai.

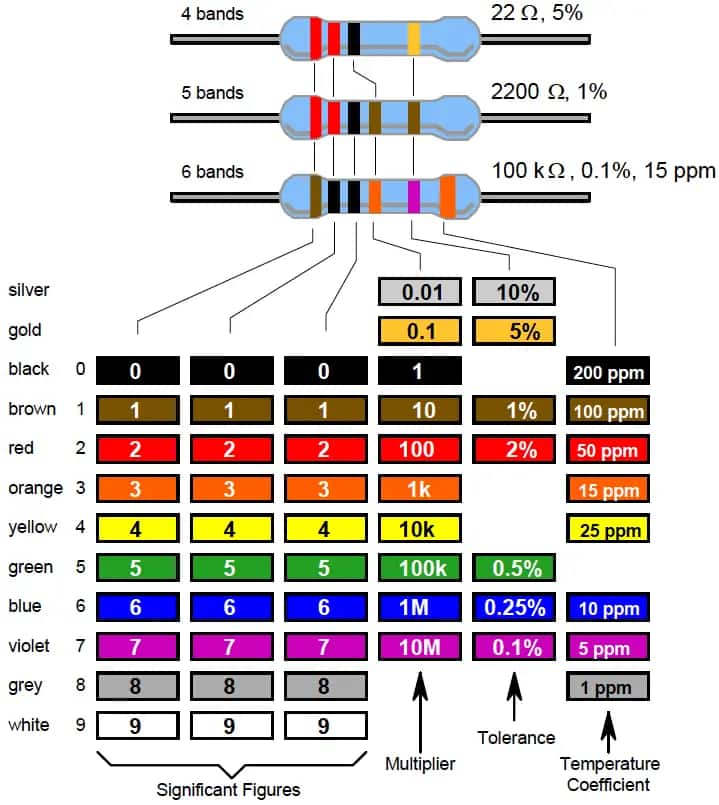

4 paveikslas: 470-OHM rezistoriaus spalvų juostos

Kaip iššifruoti rezistoriaus spalvų juostas?

Juostos numeris	Funkcija	Spalva	Vertė
1	1 -asis skaitmuo	Geltona	4
2	2 -asis skaitmuo	Violetinė	7
3	Dauginimasis	BROWN	x 10
4	Tolerancija	Auksas (arba sidabras)	± 5% (± 10% sidabro)
Bendra vertė: 470 ± 5% Ω

470-OHM rezistoriaus spalvų juostų dekodavimas seka sistemingą procesą, kad būtų užtikrintas tikslus jo vertės ir charakteristikų aiškinimas:

• Raskite tolerancijos juostą

Pradėkite nuo to, kad rasite tolerancijos juostą, paprastai auksinę ar sidabrinę.Ši juosta yra šiek tiek atskirta nuo kitų keturių ir penkių juostų rezistoriais, todėl ją lengva atpažinti.

• Patikrinkite, ar nėra temperatūros koeficiento

Jei susiduriate su šešių juostų rezistoriumi, nustatykite dvi paskutines juostas.Galutinė juosta rodo temperatūros koeficientą, kuris yra geras tiksliose grandinėse, kurioms reikia išlikti stabiliai esant skirtingoms temperatūroms.

• Perskaitykite vertę iš kairės į dešinę

Pradėdami nuo pirmosios juostos kairėje, nustatykite reikšmingus skaitmenis, po kurių seka daugiklio juosta.Pavyzdžiui, 470-OHM rezistoriuje geltonos ir violetinės juostos žymi „47“.Padauginus iš oranžinės juostos 1000, nominalus pasipriešinimas patvirtinamas kaip 470 omų.

Kaip perskaityti 470 omų rezistoriaus spalvų kodą?

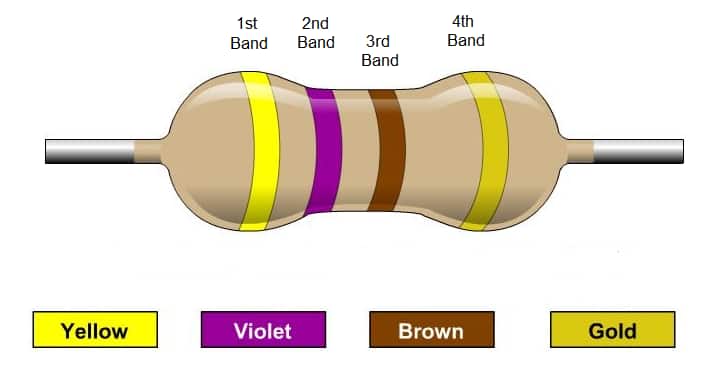

5 paveikslas: 470 omo rezistorius

470-OHM rezistoriaus spalvotas kodas naudoja standartizuotą sistemą, kad atspindėtų rezistoriaus vertes.Ši sistema priklauso nuo spalvotų juostų, atspausdintų ant rezistoriaus, kur kiekviena spalva atitinka tam tikrą skaičių, daugiklį ar tolerancijos lygį.

Norėdami perskaityti 470-OHM rezistoriaus spalvų kodą, pradedate nuo pirmoji juosta, nurodanti pirmąjį vertės skaitmenį.470 omų pirmasis skaitmuo yra „4“, kurį vaizduoja geltona.

Antroji grupė rodo antrąjį skaitmenį, kuris yra „7“, ir jį atstovauja Violetinė.

Trečioji grupė suteikia daugiklį, kuris šiuo atveju yra 101, tai reiškia, kad mes padauginame 47 iš 10, kad gautume 470. Tai žymi Brownas, reiškia 1 daugiklį.

Ketvirtoji grupė rodo toleranciją, arba kiek faktinis pasipriešinimas gali skirtis nuo nurodytos vertės.Dažniausiai pasitaikantiems rezistoriams tolerancija yra ± 5%, nurodyta aukso juosta.

Todėl visas 470-OHM rezistoriaus spalvų kodas yra geltonas, violetinis, ruda ir auksas.Tai yra 470-OHM rezistoriaus nustatymo, naudojant spalvų kodavimo sistemą, identifikavimo procesas.

4 juostų ir 5 juostų ir 6 juostų 470 omų rezistoriaus spalvų kodas

Rezistoriaus spalvų kodai yra svarbi elektronikos sistema, naudojama greitai nustatyti rezistoriaus vertes.Šie kodai, vaizduojami spalvotų juostų ant rezistoriaus korpuso, yra nuo paprastesnės 4 juostų sistemos iki išsamesnių 5 ir 6 juostų versijų.Su kiekviena papildoma juosta pateikiama konkretesnė informacija apie rezistoriaus savybes, siūlančias didesnį tikslumą.Kadangi elektronika tapo sudėtingesnė, padidėjęs tikslumo ir papildomų specifikacijų rezistorių poreikis išaugo.Ši evoliucija apima viską, pradedant pagrindinėmis pasipriešinimo vertėmis ir baigiant labiau pažangiomis savybėmis, tokiomis kaip jautrumas temperatūrai.

Juostos numeris	4 juosta Rezistorius	5 juostų Rezistorius	6 juostų Rezistorius
1 -asis	Geltona (4)	Geltona (4)	Geltona (4)
2 -as	Violetinė (2)	Violetinė (2)	Violetinė (2)
3 -as	BROWN (Multiplieris x10)	Juoda (0)	Juoda (0)
4 -oji	Auksas (Tolerancija ± 5%)	Juodas (Daugiklio x1)	Juodas (Daugiklio x1)
5 -oji	N/A.	Auksas (Tolerancija ± 5%)	Auksas (Tolerancija ± 5%)
6 -asis	N/A.	N/A.	Temperatūra Koeficientas

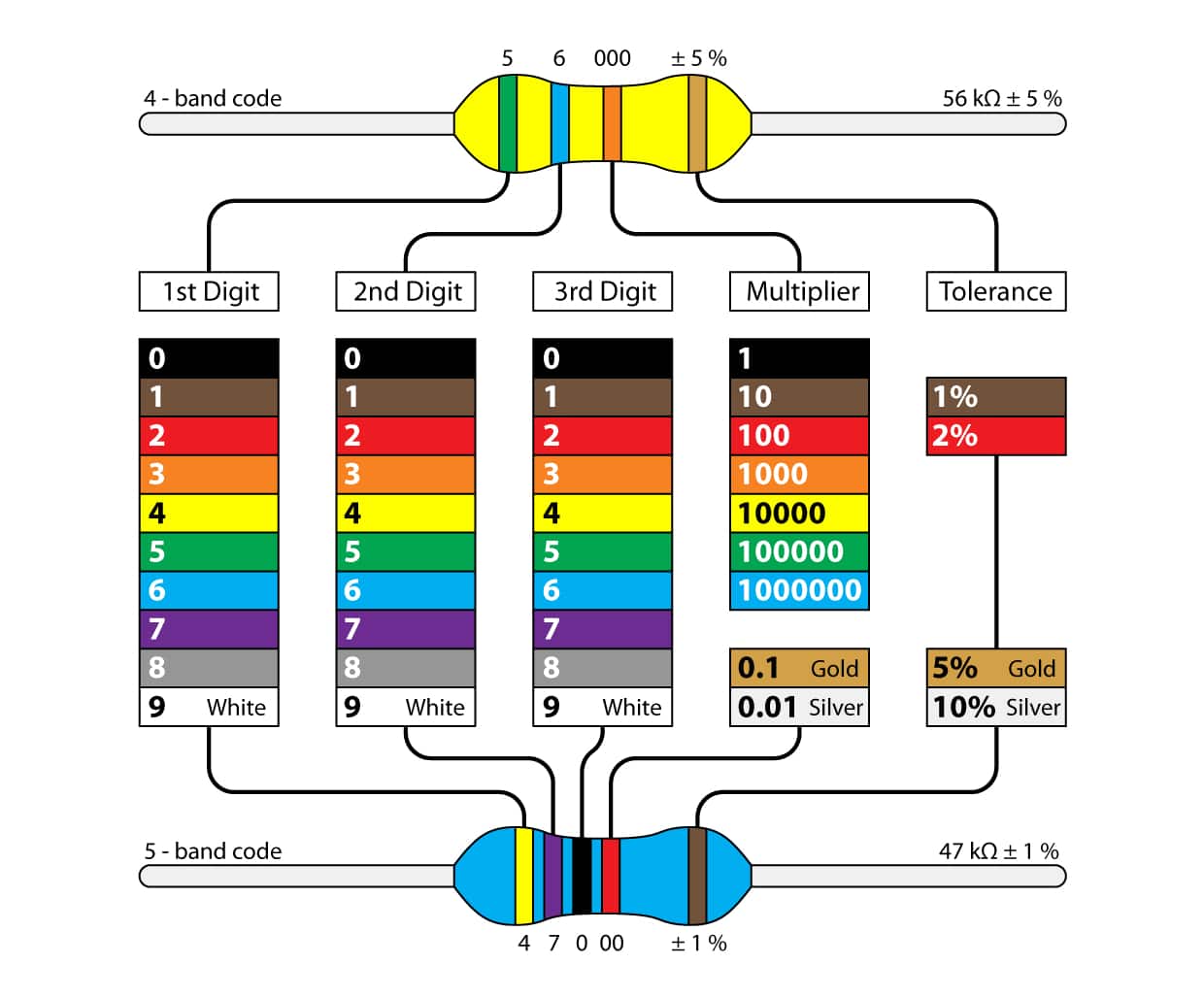

6 paveikslas: Rezistoriaus spalvų kodas 4 ir 5 juostų sistema

4 juostų sistema naudojama bendriems tikslams, tačiau padidėjus technologiniams poreikiams, didesnio tikslumo poreikis paskatino sukurti 5 ir 6 juostų sistemas.Šios naujesnės sistemos pateikia išsamesnę informaciją, tokią kaip griežtesni nuokrypiai ir temperatūros koeficientai aukšto tikslumo programose.

5 juostų rezistoriaus spalvų kodas siūlo tikslesnį identifikavimą nei 4 juostų sistema.470-OHM rezistoriui spalvos geltona, violetinė ir juoda spalva žymi 4, 7 ir 0 skaitmenis, sudarydami 470 omų bazinę vertę.Ketvirtoji juosta, dažnai ruda, veikia kaip daugiklis, koreguojanti bendrą vertę iki 4700 omų.Penktoji juosta, auksas arba sidabras, rodo toleranciją, o bendros vertės yra ± 5% arba ± 10%.

Perėjimas nuo 4 juostų prie 5 juostų rezistorių sistemos atspindi didėjantį tikslių elektroninių komponentų poreikį.Nors 4 juostų sistema naudoja du reikšmingus skaitmenis-daugiklį ir tolerancijos juostą, 5 juostų sistema prideda trečiąjį reikšmingą skaitmenį, padidindama rezistoriaus vertės tikslumą.Šis papildomas skaitmuo leidžia tiksliai valdyti varžos vertes, sumažinant klaidas didelio tikslumo elektroniniuose komponentuose.Vaizdinis 5 juostų sistemos išdėstymas leidžia lengviau atskirti vertės ir tolerancijos juostas, pagerinti skaitomumą ir identifikuoti komponentus.

6 juostų rezistoriaus spalvų kodas išsiplečia 5 juostų sistemoje, įvedant šeštąją juostą, vaizduojančią rezistoriaus temperatūros koeficientą.Ši papildoma juosta puikiai tinka grandinėse, jautrioms temperatūros pokyčiams, nes joje pateikiama informacija apie tai, kaip rezistoriaus vertė keičiasi, nes temperatūra skiriasi.Ši šeštoji juosta 470 ohm rezistoriui užtikrina, kad rezistorius išlaiko stabilų našumą, net ir aplinkoje, kurioje temperatūros svyravimai yra įprasti.Dėl šios funkcijos 6 juostų rezistoriai naudoja didelio tikslumo pritaikymui, kai norint išlaikyti pastovų grandinės veikimą, reikia šiluminio stabilumo.

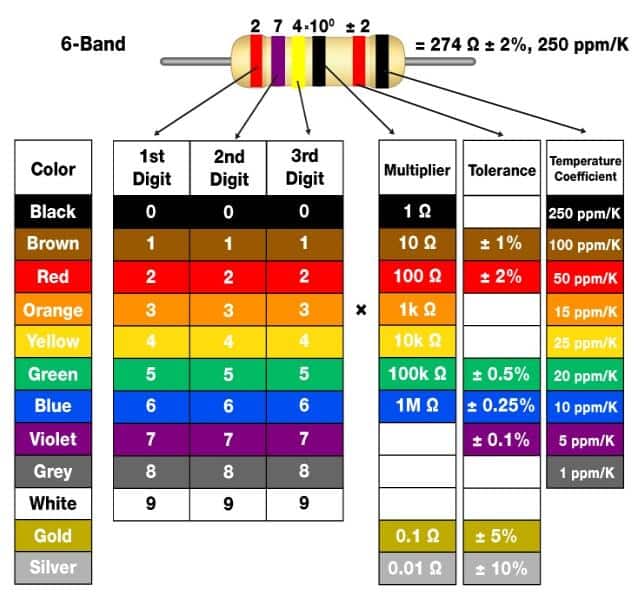

7 paveikslas: 6 juostų rezistoriaus spalvos kodas

470 omų rezistoriaus taikymas

Signalo apdorojimas

470 omų rezistorius vaidina svarbų vaidmenį palaikant signalo vientisumą atliekant įvairias signalo apdorojimo užduotis.Jis dažniausiai naudojamas tokiose grandinėse kaip įtampos dalikliai, filtrai ir šališkumo sąrankos, kad būtų galima valdyti signalo lygius ir nustatyti atskaitos įtampą.Tai svarbu įsitikinti, kad pasroviui komponentai veikia tinkamai.Pvz., Įtampos dalikliui rezistorius sureguliuoja išėjimo įtampą į reikiamą lygį ir pagerinti grandinės veikimą.

Filtro grandinėse tai padeda nustatyti ribinius dažnius, nustatant, kuriam signalo pralaidumui leidžiama praeiti.Tai naudinga tokioms užduotims kaip aukšto tikslumo garso apdorojimas ar duomenų komunikacija, kai aiškumas ir efektyvumas yra prioritetai.Kai 470 omo rezistorius naudojamas šališkumo grandinėse, padeda nustatyti tinkamas tranzistorių darbo sąlygas, užtikrinant, kad jie gerai veiktų tiek amplifikacijoje, tiek perjungimo režimuose.Laikydamiesi tranzistorių, veikiančių optimaliame diapazone, tai padeda sumažinti signalo iškraipymą ir išlaiko nuoseklų stiprinimo etapų veikimą.

Galios valdymas

Galios valdymo grandinėse 470-OHM rezistorius padeda valdyti įtampą ir srovę.Vienas įprastas naudojimas yra įtampos reguliavimo grandinėse, kur jis padeda stabilizuoti išėjimo įtampą, užtikrinant, kad maitinimo šaltiniai užtikrintų nuoseklų ir patikimą našumą.Šis rezistorius taip pat leidžia tiksliai koreguoti įtampos reguliatorių grįžtamojo ryšio kilpą, leidžiantį tiksliai valdyti įtampą, tiekiamą į elektroninius prietaisus.Šis tobulinimas padeda išvengti įtampos neatitikimų, kurie galėtų sutrikdyti veikimą ar sugadinti jautrius komponentus.Esant dabartinėms ribojančioms grandinėms, 470 omų rezistorius riboja srovės srautą į saugų lygį, padėdamas apsaugoti sistemą nuo viršįtampių sąlygų, dėl kurių gali sukelti perkaitimą ar gedimą.

Apsauga nuo grandinės

470-OHM rezistorius yra naudingas siekiant apsaugoti grandines nuo per daug srovės ar staigios įtampos padidėjimo.Tai padeda apriboti srovės kiekį, tekančio per sistemą, kuri apsaugo nuo perkrovos, energijos viršįtampių metu arba kai įrenginys pirmą kartą paleidžiamas.Šis rezistorius taip pat naudojamas staigiems įtampos smaigaliams valdyti, kaip ir tie, kuriuos sukelia statinė elektra ar žaibas, saugant subtilias dalis, tokias kaip mikroprocesoriai ir atminties lustai.Kontroliuodamas šiuos smaigalius, 470-OHM rezistorius daro elektronines grandines patvaresnius ir patikimesnius, padedančius prietaisams trukti ilgiau.

Kaip patikrinti 470 omo varžos varžos vertę daugialypiu?

8 paveikslas: Atsparumas bandymo multimetrui

Norint išbandyti 470 omų rezistorių daugialypiu multimetru, reikia tam tikrų pagrindinių žinių ir dėmesio detalėms.Multimetras yra universalus įrankis, matuojantis tokias elektrines savybes kaip pasipriešinimas ir įtampa.Šiame vadove sutelksime dėmesį į multimetro nustatymą, rezistoriaus išbandymą ir rezultatų aiškinimą aiškiai, tiesmukiškai.

Prieš pradėdami testavimą, reikia tinkamai sukonfigūruoti multimetrą.Pirmiausia įsitikinkite, kad multimetras išjungtas.Tai apsaugo nuo neteisingų rodmenų ar galimo žalos.Kai jis bus išjungtas, pasukite ratuką į pasipriešinimo nustatymą, pažymėtą ω (omega) simboliu.Verta paminėti, kad šiuolaikiniai skaitmeniniai multimetrai dažnai turi papildomų funkcijų, tokių kaip matavimo talpa, srovė ir tęstinumas, todėl įsitikinkite, kad esate tinkamame režime.

Tada patikrinkite, ar multimetras teisingai kalibruojamas.Norėdami tai padaryti, palieskite du zondus, vieną raudoną ir vieną juodą, kartu.Ekrane turėtų būti rodomi nuliniai omai, rodantys, kad tarp zondų nėra atsparumo.Jei gausite kitokį rodmenį, daugialypį kalibravimą gali prireikti iš naujo arba gali kilti problemų dėl zondų ar baterijų.Tinkamas kalibravimas užtikrina tikslius matavimus.

Dabar, kai nustatytas multimetras, galite išbandyti 470 omų rezistorių.Pritvirtinkite raudoną zondą prie vieno rezistoriaus galo, o juodą zondą - prie kito.Įsitikinkite, kad zondai tvirtai kontaktuoja su rezistoriumi, kad būtų išvengta netikslių rodmenų.Jei ryšys laisvas, matavimas gali svyruoti arba būti neteisingas.

Atliekant bandymą atsargiai tvarkykite rezistorių.Venkite pirštais liesti rezistoriaus korpuso, nes šiluma iš rankos gali šiek tiek pakeisti pasipriešinimo rodmenis.Vietoj to laikykite laidus arba naudokite duonos lentą, kad stabilizuotumėte rezistorių.

Kai zondai bus tinkamai prijungti, pažiūrėkite į daugiarmetės ekraną.470 omų rezistoriaus numatoma vertė turėtų būti apie 470 omų.Tačiau rezistoriai turi tolerancijos diapazoną, paprastai ± 5% arba ± 10%.Tai reiškia, kad priimtinas rodmuo tarp 446,5 omų (470–5%) ir 493,5 omų (470 + 5%).Jei rodmenys nepatenka į šį diapazoną, tai gali reikšti rezistoriaus problemą, pavyzdžiui, pažeidimą ar gamybos trūkumą.

Gavę skaitymą, palyginkite jį su numatoma rezistoriaus verte.Jei matavimas yra tolerancijos diapazone, rezistorius yra geros būklės ir gali būti naudojamas grandinėje be problemų.Jei rodmuo yra per didelis arba per žemas, patikrinkite jungtį ir jei rezultatas vis dar neveikia, rezistorių gali tekti pakeisti.Kai kuriais atvejais aplinkos veiksniai, tokie kaip temperatūra, taip pat gali paveikti matavimą, todėl gali būti naudingi bandymai skirtingomis sąlygomis.

Išvada

Rezistorių, tokių kaip 470-OHM rezistoriaus, spalvų kodavimas yra svarbus norint teisingai projektuoti ir taisyti elektroniką.Šis straipsnis aiškiai paaiškino, ką kiekviena spalvų juosta reiškia skirtingose ​​rezistoriaus sąrankose, parodant, kaip papildomos juostos pagerina elektronikos tikslumą ir lankstumą.Nesvarbu, ar tai paprastos užduotys, ar sudėtingesnės sistemos, 470-OHM rezistorius yra naudingas, kad grandinės būtų tinkamai veikia.Atliekant žingsnis po žingsnio instrukcijos, kaip naudoti multimetrą, kad patikrintų rezistoriaus vertes, pabrėžia, kad reikia kruopščiai dirbti elektronikoje.Sužinoję spalvų kodo sistemą ir kaip ją pritaikyti, elektronikos ekspertai gali įsitikinti, kad jų projektai veikia gerai, net ir keičiant temperatūrą ir galią.

Dažnai užduodami klausimai [DUK]

1. Kaip nustatyti 470 omų rezistorių?

Norėdami nustatyti 470 omų rezistorių, patikrinkite spalvų juostas aplink rezistorių.470 omo rezistorius turės šias spalvų juostas: geltona, violetinė, ruda ir aukso.Geltona žymi skaičių 4, violetinė yra 7, o ruda reiškia, kad šiuos du skaičius turėtų būti vienas nulis (kaip rodo 10 daugiklis iš rudos juostos).Auksinė juosta rodo ± 5%toleranciją.

2. Koks yra 470 omų rezistoriaus galios reitingas?

Rezistoriaus galios reitingas, nurodantis, kiek galios ji gali sutvarkyti, kol rizikuoja pažeisti, nėra nustatyta vien tik jo pasipriešinimo verte.Rezistoriaus galios įvertinimai randami rezistoriaus pakuotėje ar duomenų lape.Įprasti mažų rezistorių reitingai yra 1/4 vatos arba 1/2 vatos.Turite užtikrinti, kad rezistoriaus galios įvertinimas atitiktų arba viršytų galią, kurią ji išsklaidys jūsų grandinėje.

3. Koks yra 470 omo rezistoriaus įtampos lašas?

Norėdami apskaičiuoti įtampos kritimą per 470 omų rezistorių, turite žinoti, kad per ją tekanti srovė.Formulė yra V = IR, kur V yra įtampa, I yra srovė, o r yra atsparumas.Jei nežinote srovės, negalite tiesiogiai apskaičiuoti įtampos kritimo be daugiau informacijos apie tai, kaip rezistorius yra prijungtas grandinėje.

4. Kas pakeičia 470 omų rezistorių?

Tiesioginis 470 omo rezistoriaus pakaitalas būtų bet koks rezistorius, turintis tą patį pasipriešinimą ir bent tą patį galios reitingą.Tačiau, atsižvelgiant į jūsų grandinės toleranciją, gali būti naudojami rezistoriai, kurių vertės yra beveik 470 omų, pavyzdžiui, 460 omų arba 480 omų.Visada įsitikinkite, kad pakaitalo galios įvertinimas ir tolerancija yra tinkami jūsų programoje.

5. Koks yra raudonojo šviesos diodo sujungimo su 470 omo rezistoriumi su 9 voltų akumuliatoriumi rezultatas?

Kai sujungiate raudoną šviesos diodą ir 470 omo rezistorių iš eilės su 9 voltų baterija, šviesos diodas užsidegs, darant prielaidą, kad teisingas poliškumas (ilgesnė šviesos diodo koja, sujungta link teigiamo akumuliatoriaus gnybto per rezistorių).Rezistorius riboja srovę, tekančią per šviesos diodą, apsaugodamas jį nuo per didelės srovės, kuri gali pakenkti.

Štai praktinė sąranka:

Prijunkite teigiamą 9 V akumuliatoriaus gnybtą prie vieno 470 omo rezistoriaus galo.

Prijunkite kitą rezistoriaus galą prie ilgesnės raudonos šviesos diodų kojos (anodo).

Prijunkite trumpesnę LED koją (katodą) prie neigiamo akumuliatoriaus gnybto.

Ši sąranka užtikrina, kad LED veiktų saugiai, nesudeginant, nes rezistorius sumažina srovę, tekančią per LED į saugų lygį.
