Išsamus „XBee S2C“ modulio vadovas: „Pinout“, „Specifikacijos“, „Modes“, „Arduino“ ryšys ir naudojimas

„Xbee“ moduliai, kuriuos pirmą kartą 2005 m. Pristatė „Digi International“ su „MaxStream“ prekės ženklu, revoliucionavo belaidį ryšį su jų laikymosi IEEE 802.15.4-2003 standartu.„XBEE“ ekosistema, skirta palaikyti įvairiapuses konfigūracijas, tokias kaip „Star“ ir „Point-to-Point“ tinklai, tapo patikimu modulių, adapterių, šliuzų ir programinės įrangos sprendimų rinkiniu.Dėl šių pažangų jie yra būtini įvairioms belaidžio ryšio programoms, pradedant pramonine automatizavimu ir baigiant IOT pagrįstomis intelektualiosiomis sistemomis.Šiame straipsnyje mes pasineriame į „Xbee S2C“ modulį - „Xbee“ serijos išsiskyrimą.Mes ištirsime jo pagrindinius atributus, konfigūracijas ir praktines programas, parodydami, kaip tai supaprastina komunikacijos sąranką, tuo pačiu užtikrinant patikimumą, mastelį ir efektyvumą.Nesvarbu, ar kuriate sudėtingus tinklo tinklus, ar integruojate IoT sistemas, „XBEE S2C“ modulis turi galimybę pakeisti jūsų belaidžio ryšio pastangas.Atskleisime jo galimybes ir praktinio naudojimo atvejus.

Katalogas

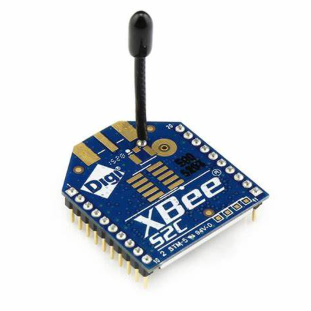

„XBee S2C“ modulio apžvalga

„XBEE S2C“ modulis išsiskiria kaip labai universalus RF komunikacijos įrankis.Jis sklandžiai jungiasi su daugybe mikrovaldiklių ir efektyviai perduoda duomenis apie 2,4 GHz dažnių juostą.Modulis yra ypač įgudęs kurti tvirtus ir patikimus tinklus nepertraukiamam duomenų srautui, ypač kai jis naudojamas su „Zigbee“ palaikomais įrenginiais, todėl jis yra gana vertingas sudėtingose ​​technologinėse aplinkose.

Modulis naudoja „Zigbee“ technologiją, kad sukurtų painius tinklo tinklus.Tai leidžia prietaisams bendrauti dideliais atstumais ir pereiti prie fizinių kliūčių.„Zigbee“ protokolas yra žinomas dėl jo pritaikomumo, mastelio ir saugių kanalų, todėl jis yra labai tinkamas pramoninei aplinkai, kur norima nuoseklios ir laiku keisti duomenis.Pavyzdžiui, integruoti šiuos modulius į išmaniuosius tinklelius, energijos valdymo sistemas galima pagerinti užtikrinant, kad tikslūs duomenys būtų perduoti plačiuose tinkluose.

Vienas patraukliausių „Xbee S2C“ aspektų yra jo naudojimo paprastumas.Integruoti jį su mikrovaldikliais yra nesudėtinga, leidžianti greitai diegti įvairias programas.„DiGi International“ „X-CTU“ programinė įranga padeda tobulinti modulio galimybes.Naudodami šį įrankį vartotojai gali lengvai sukonfigūruoti, išbandyti ir atnaujinti programinę -aparatinę įrangą, užtikrindami, kad moduliuose būtų įrengtos naujausios patobulinimai ir saugos priemonės.Technikams programinės įrangos modeliavimas gali būti protingas žingsnis, patvirtinantis, kad konfigūracijos atitinka tam tikrus veiklos reikalavimus prieš diegdami juos lauke.

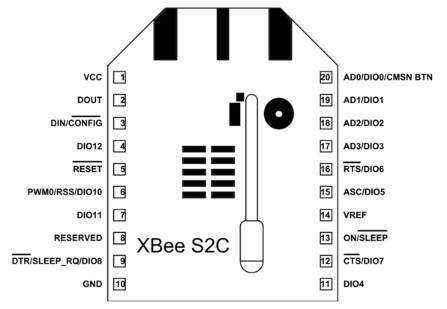

PIN konfigūracija

PIN kodo numeris	PIN vardas	Aprašymas
PIN1	VCC	Šis PIN kodas naudojamas įrenginio įvesties energijai tiekti.
PIN2	Dout/Dio13	Veikia kaip UART serijos išvestis ir taip pat veikia kaip GPIO kaištis.
PIN3	Din/config/dio14	Veikia kaip nuoseklusis duomenų įvestis UART ir kaip GPIO PIN kodas.
PIN4	DIO12/spi_miso	SPI ryšio duomenų išvesties kaištis, taip pat tinkamas naudoti GPIO funkcijos.
PIN5	Atstatyti	Padeda iš naujo nustatyti įrenginį per išorinį signalą.
PIN6	RSS/PWM0/DIO10	Naudojamas „GPIO & PWM“ ir nurodo signalo stiprumą UART serijinė komunikacija.
PIN7	PWM1/DIO11	Veikia kaip „GPIO & PWM“.
PIN8	Rezervuota	Jokio ryšio arba neprijungkite kaiščio.
PIN9	DTR/Sleep_RQ/DIO8	Kontroliuoja „Xbee S2C“ modulio miego liniją ir taip pat veikia kaip GPIO funkcija.
PIN10	GND	Žemės kaištis.
PIN11	DIO4/Spi_Mosi	Dirba kaip GPIO PIN ir padeda SPI komunikacijai XBEE duomenų įvestis.
PIN12	CTS/DIO7	Veikia kaip RS232 srauto valdymo indikatorius ir taip pat yra naudinga GPIO funkcijoms.
PIN13	On_sleep/dio9	Padeda patikrinti XBEE būseną ir yra funkcionalus GPIO funkcijos.
PIN14	Vref	Tiesioginė ADC sąsaja naudojant analoginės įtampos nuorodą.
PIN15	ASC/DIO5	Įsigykite miego režimo ženklus ir diagnostikos režimą Darbai GPIO PINS.
PIN16	RTS/DIO6	Nurodo dabartinį srautą RS232 ryšyje ir veikia kaip GPIO kaištis.
PIN17	AD3/DIO3/spi_ssel	Vergų pasirinkimo kaištis, skirtas SPI komunikacijai, taip pat veikia kaip Analoginiai duomenų įvestis ir GPIO.
PIN18	AD2/DIO2/spi_clk	„CLK PIN“ SPI komunikacijai, taip pat veikia analogiškai įvestis & Gpio.
PIN19	AD1/DIO1/spi_attn	Spi_attn padeda pranešti apie XBEE duomenis išvestis;Taip pat GPIO ir analoginis įvestis.
PIN20	AD0/DIO0/CMSN BTN	Naudojamas paleidimo mygtukui, GPIO ir ADC įvestims.

Pagrindiniai atributai ir techninė informacija

Funkcija/specifikacija	Detalės
Įrenginio tipas	Savarankiškas
Perdavimo dažnis	2,4 GHz iki 2,5 GHz
Kanalai	16 tiesioginės sekos kanalai
Sąsajos	UART (maksimalus 250 kb/s), SPI (maksimalus 5 Mb/s)
Perduoti galios reguliavimą	Reguliuojama programine įranga
Diapazonas (miesto/vidaus)	200 pėdų
Diapazonas („RF“ regėjimo lauke)	Iki 4000 pėdų
Perduoti galią („Boost Mode“)	6,3 MW (8 dBm)
Perduoti galią (įprastas režimas)	2 MW (3 dBm)
RF duomenų sparta	250 000 bps
Imtuvo jautrumas („Boost“ režimas)	-102 dBm
Imtuvo jautrumas (normalus režimas)	-100 dBm
Tiekimo įtampos diapazonas	+2.1 iki +3.6 V
Darbinė srovė (įprastas režimas)	33 Ma ties 3,3 V
Darbinė srovė („Boost Mode“)	45 Ma 3,3 V
Tuščiosios eigos srovė	9 Ma
Maksimali išvesties srovė	40 Ma
Įjungimo srovė	<1 µA
ESD apsauga	3000 v
Darbinė temperatūros diapazonas	-40 ° C iki 85 ° C.
UART ryšio duomenų sparta	Iki 256 kbps
SPI komunikacijos duomenų sparta	Iki 5 Mbps
Modulio duomenų sparta	Iki 250 000 bps

Operatyviniai režimai

„XBEE S2C“ modulis įkūnija žavų pritaikomumo ir naudingumo derinį, palengvindamas jo veikimą dviem skirtingomis metodikomis: komandų režimu ir API režimu.Kiekviena metodika patenkina įvairius komunikacijos reikalavimus, susiejant išskirtinius požymius su konkrečiais veiklos poreikiais.

Komandos režime-sklandus duomenų mainus

Komandos režime, paprastai žinomas kaip skaidrus režimas, modulis užtikrina tiesioginį ir nesudėtingą duomenų mainus per DIN PIN kodą.Šis sąranka palaiko scenarijus, reikalaujančius tiesioginio ryšio nuo taško iki taško.Pasinaudodami skaidriais duomenų keliais, įrenginiai gali be vargo keistis informacija, pašalindami sudėtingo apdorojimo ar sudėtingų protokolų poreikį.

API režimas-struktūrizuota rėmo sąveika

Kita vertus, API režimas pasirenka labiau organizuotą strategiją, prieš perduodant duomenis, įbrėždamas duomenis.Šis metodas suteikia padidėjusį saugumą kartu su griežtais klaidų patvirtinimo ir grįžtamojo ryšio funkcijomis.Įprastą rėmo dizainą sudaro „Start Delimiters“, „Type“ identifikatoriai, rėmo ilgis, faktiniai duomenys ir kontrolinės sumos.Toks surinkimas ne tik užtikrina ryšį, bet ir padeda tobulinti parametrų koregavimus ir įsigyti paketų pristatymo patvirtinimus.

„XBEE S2C“ modulio potencialo panaudojimas

Sugriebti XBEE S2C modulio reikšmingumą tinklo infrastruktūrose praturtina bendrą našumą ir padidina eksploatavimo galimybes.Šis modulis padeda kurti lanksčius ir efektyvius belaidžius tinklus, patenkinančius įvairius veiklos poreikius.Tai daugiausia veikia trimis konkrečiais vaidmenimis:

Tinklo koordinavimo meistriškumas

Koordinatorius išsiskiria kuriant ir palaikant tinklo tvarka.Tai peržengia protokolų tvarkymą ir sinchronizaciją, kad būtų įtrauktas tinklo parametrų, tokių kaip kanalo pasirinkimas ir tinklo ID, konfigūravimas, nepertraukiamos komunikacijos atmosferos puoselėjimas.Praktiniuose pritaikymuose koordinatoriai dažnai veikia kaip pagrindinis mazgas, apibrėždami tinklo sistemą ir sveikatą.Galite dažnai išsakyti profesionaliai kodavimo poveikį, kad sumažintumėte latenciją ir padidintumėte duomenų pralaidumą.

Maršruto parinkimo galimybės

Maršrutizatoriai vaidina aktyvų vaidmenį užtikrinant nuolatinį duomenų srautą per tinklo skyrius.Jie ne tik tvarko vidinį duomenų perdavimą, bet ir palengvina išorinį ryšį, veikdami kaip „Go-butweens“.Šis vaidmuo turi didelę reikšmę sudėtinguose tinklo parametruose, kai duomenų paskirstymas turi būti efektyvus keliuose mazguose.Dažnai galite pakoreguoti maršrutizatoriaus nustatymus, kad būtų idealus diapazono ir galios išsaugojimo derinys, skatinti tinklo augimą ir ilgalaikį funkcionalumą.

Galutinių įrenginių tvarkymas

Nors funkcijos yra ribotos, galutiniai įrenginiai centre yra RF duomenų perdavimas ir priėmimas.Jų dizainas dažnai apima energijos taupymo režimus, kad prailgintų akumuliatoriaus veikimo laiką, pagrindinius tolimuose stebėjimo atvejais.Šie įrenginiai yra skirti atlikti konkrečias užduotis tinkle, turinčiam mažesnį sudėtingumą, užtikrinant patikimumą.Plačiai paplitusi pramonės praktika apima strateginį miego ir pabudimo ciklų valdymą, kad būtų galima pratęsti įrenginio veikimą, nepakenkiant duomenų vientisumui.

Tikslinės PAN ID ir kanalai

Asmeninio srities tinklo (PAN) ID aktyviai nustato kiekvieną tinklą, reikalaudamas kruopščios konfigūracijos, kad būtų užtikrintas teisingas įrenginio išdėstymas.Pasirinkimas iš 16 galimų kanalų, paprastai valdomų koordinatoriaus, naudojamas mažinant trukdžius ir palaikant tinklo efektyvumą.Galite dažnai aptarti dinaminio kanalų paskirstymo ir PAN ID valdymo metodus, kad prisitaikytumėte prie aplinkos pokyčių ar tinklo mastelio, taip palaikydami veiksmingą ryšį.

„XBee S2C“ sąsaja su „Arduino“ ir „Nodemcu“, skirtas dinaminėms IoT programoms

Tyrinėjant „Xbee S2C“ modulių integraciją su „Arduino“ ir „NodeMcu“, atveria lanksčių programų pasaulį daiktų interneto (IOT) kraštovaizdyje.Šis siekis paprastai sukasi apie skirtingų siųstuvo ir imtuvo komponentų kūrimą, kad būtų lengviau keisti skysčius duomenis, primenančius jūsų sąveikos ritmus.

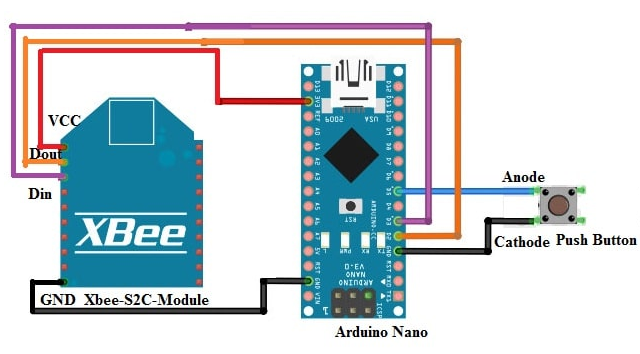

Siųstuvo modulis su „Arduino Nano“

Norint sukurti ryšį tarp XBEE modulio ir „Arduino Nano“, reikia tinkamai sujungti VCC, GND, DIN ir DOUT PINS.Sąmoningas mygtuko naudojimas inicijuoja duomenų perdavimą paspaudus - funkcija, imituojanti intuityvią sąveiką, matomą valdymo scenarijuose.Tokia sąranka rezonuoja su kasdiene patirtimi, kai paspaudimo mygtukai supaprastina jūsų įsitraukimą į įterptas sistemas.

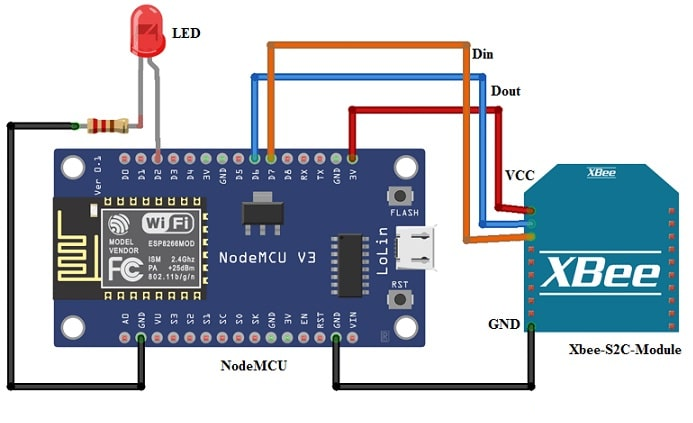

Imtuvo sistema su nodemcu

„NodeMcu“ integracija į XBEE modulį priima panašią ryšio schemą, papildytą šviesos diodu, kuris veikia kaip duomenų gavimo būsenos rodiklis.Ši konfigūracija praturtina grįžtamojo ryšio sistemų supratimą, kai LED vaizdinis signalas atspindi derinimo procesą aparatinės įrangos sąveikoje, skatinant patikimą sistemos patikimumo pojūtį.

Kodas

Reikalingas siųstuvo kodas:

#Nclude „SoftWareSerial.h“

„SoftWareSerial XBEE“ (2,3);

int mygtukas = 5;

loginis perjungimas = klaidingas;// Šis kintamasis stebi alternatyvius mygtuko paspaudimus

void Setup ()

{

Serial.begin (9600);

„PinMode“ (mygtukas, įvestis_pullup);

Xbee.begin (9600);

}

void loop ()

{

// Paspaudus mygtuką („GPIO“, ištrauktas žemai) Siųsti 1

if (digitalRead (mygtukas) == žemas && perjungimas)

{

Serial.println („Įjungti LED“);

perjungimas = klaidingas;

Xbee.Write („1“);

vėlavimas (1000);

}

// Kai mygtukas paspaudžiamas antrą kartą („GPIO“ patraukė žemai) Siųsti 0

else if (digitalRead (mygtukas) == žemas &&! perjungimas)

{

Serial.println („išjungti šviesos diodą“);

perjungimas = tiesa;

Xbee.Write („0“);

Reikalingas gavėjo kodas:

#Įtraukite

int LED = 2;

int gavo = 0;

int i;

// už bendravimą su Zigbee

„SoftWareSerial Zigbee“ (13,12);

void Setup ()

{

Serial.begin (9600);

zigbee.begin (9600);

PinMode (LED, išvestis);

}

void loop ()

{

// patikrinkite, ar gaunami duomenys

if (zigbee.avable ()> 0)

{

Gauta = zigbee.Read ();

// Jei duomenys yra 0, išjunkite šviesos diodą

if (gauta == '0')

{

„Serial.println“ („Išjungti šviesos diodą“);

„DigitalWrite“ (LED, žemas);

}

// Jei duomenys yra 1, įjunkite šviesos diodą

else if (gauta == '1')

{

Serial.println („įjungti LED“);

„DigitalWrite“ (LED, aukštas);

}

}

Pateikti kodo fragmentai parodo perdavimo ir priėmimo procesą, naudojant pagrindinius komponentus, tokius kaip mygtukai ir šviesos diodai.Šie pavyzdžiai yra vartai, kuriais siekiama atkurti veiksmingas ryšių sistemas IoT sistemose, panašios į tuos, kurie dirba pramonės standartuose.

Koordinuotas dviejų XBEE modulių veikimas palaiko nepertraukiamą „Zigbee“ ryšį tarp Arduino Nano ir Nodemcu.Kiekvienas mygtuko spaudimas perduoda duomenis tuo pačiu metu teikdamas tiesioginį grįžtamąjį ryšį per šviesos diodą, atspindėdamas sistemas, kuriose pabrėžiamas faktinių duomenų užtikrinimas.

Paraiškos

Namų automatizavimas ir tinklų tinklai

„XBEE S2C“ modulis sustiprina namų automatizavimą, sklandžiai formuodamas tinklo tinklus, jungiančius namų ūkio įrenginius.Šis modulis nustato savo nišą nustatymuose, reikalaujančiuose stabilaus, mažai latentinio ryšio, realizuoto per tvirtus „Zigbee“ protokolus.Paprastai ji randa vietą apšvietimo, saugumo ir klimato kontrolės sistemose, skatinant interaktyvesnę ir sujungtą išmaniąją namų atmosferą.Jos savigydos gavimas tinklo tinkle užtikrina paslaugų tęstinumą, net kai kyla vienas mazgas, taip padidindamas bendrą sąrankos patikimumą ir kvalifikaciją.

Pramoninės programos ir vidutinio nuotolio ryšiai

Pramonės pasaulyje „Xbee S2C“ modulis yra tinkamiausias pasirinkimas vidutinio nuotolio komunikacijai, skatinant komunikacijos kelių nuoseklumą automatizuotiems pramoniniams procesams.Tai apima gamyklos įrangos stebėjimą ir valdymą, ir ji klesti scenarijuose, kai atšiaurios aplinkos laidiniai sprendimai tampa mažiau įmanomi.Šio modulio panaudojimas atspindi didėjantį polinkį į skaitmeninimą, padidina pramonės efektyvumą ir sumažina prastovą.Galite apmąstyti jos galimybes išradinėti tradicinę gamybą integruodami faktinę duomenų analizę ir budrią įrangos stebėjimą, sukeldami smalsumą apie jos poveikį produktyvumui.

Komercinio pastato automatizavimas

Modulis pratęsia savo naudingumą komercinių pastatų automatizavimui, supaprastindamas ŠVOK sistemų, apšvietimo ir saugos infrastruktūrų veikimą.Tokia integracija suteikia jums galimybę pasiekti puikų energijos vartojimo efektyvumo laipsnį, suderintą su šiuolaikišku aplinkos sąmonės link.Jo komunikacijos meistriškumas palengvina integraciją su esamomis sistemomis, palaiko pritaikomumą ir augimą.Šių programų patirtis dažnai rodo pastebimą eksploatavimo išlaidų sumažėjimą, pabrėžiant XBEE S2C modulio vaidmenį mažinant komercinių įrenginių aplinkosaugos pėdsaką.

Išmaniosios energijos sistemos

„Smart Energy Systems“ srityje „XBEE S2C“ modulis sustiprina energijos valdymą ir pasiskirstymą išmaniuosiuose tinkluose.Tai leidžia iš tikrųjų keistis duomenimis tarp energijos šaltinių ir vartotojų, optimizuoti energijos paskirstymą ir sumažinti atliekų mažinimą.Galite susitarti dėl prietaisų naudojimo pagal faktinius kainos taškus arba numatomus piko poreikius, perversdami į žymų energijos taupymą.Apsiginklavęs saugiais komunikacijos protokolais, modulis palaiko decentralizuotų atsinaujinančių energijos šaltinių valdymą - žingsnį į priekį užtikrinant tvarios energijos praktiką ateities kartoms.Tokie pokyčiai pabrėžia jo potencialą pertvarkyti energijos suvartojimo modelius, atspindėdami pasaulinius tvarumo tikslus.
