Išsamus LM567 tonų dekoderio vadovas

„LM567“ yra labai pritaikomas tonų dekoderis, garsėjantis tikslu aptikti konkrečius dažnius sudėtingoje signalo aplinkoje.Šiame straipsnyje bus nagrinėjami pagrindiniai jo atributai, įskaitant PIN konfigūraciją, schemas ir informaciją apie kainodarą, taip pat įžvalgos apie jos praktinius pritaikymus telekomunikacijose, nuotolinio valdymo pulte ir apsaugos sistemose.Suprasdami, kaip veikia LM567, ir išorinius komponentus, kurie daro įtaką jo našumui, galite įvertinti jo universalumą ir patikimumą dažnio aptikimo metu.Nesvarbu, ar tai individualiam naudojimui, ar perkant didelius kiekius, LM567 siūlo ekonomišką sprendimą įvairiems elektroniniams projektams.

Katalogas

LM567 apžvalga

LM567 yra universalus tonų dekoderis, kuris suaktyvina prisotintą tranzistoriaus rezistorizatoriaus jungiklį į žemę, kai jis nustato įvesties signalą, patenkantį į jo nurodytą perdavimo juostą.Integruojant fazės (I) ir kvadratūros fazės (Q) detektorių kartu su įtampos kontroliuojamu osciliatoriumi (VCO), kad nustatytų centrinio dažnio nustatymą, LM567 savarankiškai siūlo išorinius komponentus, turinčius galimybę pakoreguoti jo centrinį dažnį, pralaidumą ir išėjimo vėlavimą savarankiškai atidėti..

I/Q detektorius LM567 yra skirtas atskirti signalus, esančius jo iš anksto nustatyto dažnio diapazone nuo tų, kurie yra už jo ribų.VCO prisiima atsakomybę už dekoderio centrinio dažnio nustatymą, taip nustatant pirminės tono dekoderio veiklos dažnių juostą.Išoriniai komponentai gali savarankiškai modifikuoti centrinio dažnio, pralaidumo ir išvesties uždelsimą, siūlydamas pastebimą lankstumo laipsnį.Praktiškai tai reiškia, kad vienas LM567 lustas gali prisitaikyti prie įvairių programų, tiesiog pakeisdamas savo periferinius komponentus.Šis universalumas dažniausiai yra naudingas telekomunikacijose, kai gali prireikti skirtingų dažnių diapazonų, arba aliarmo sistemose, kur įvairus atsako laikas gali padidinti naudojimą įvairiuose scenarijuose.

Tinkamas LM567 parametrų derinimas dažnai atitinka konkrečius taikymo reikalavimus.Pavyzdžiui, garso programose centrinio dažnio nustatymas taip, kad atitiktų sistemos poreikius, gali žymiai padidinti signalo aptikimo tikslumą ir taip padidinti bendrą našumą.Atidžiai pakoregavus išvesties uždelsimą, galima optimizuoti įrenginio reakcijos laiką, užtikrinant greitą ir tikslų aktyvavimą taikomomis sąlygomis.Šiuos pakeitimus lemia ne tik techninė būtinybė, bet ir noras patenkinti ir viršyti jūsų lūkesčius.

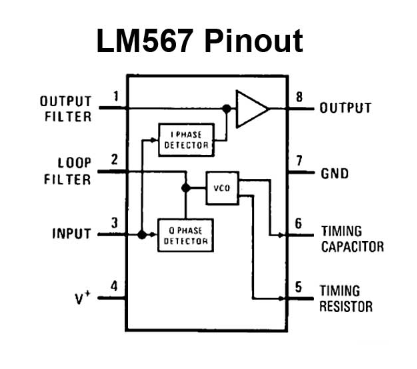

LM567 PIN konfigūracija

Vardas	Ne.	Tipas	Aprašymas
GND	7	P	Grandinės žemė.
Į	3	I	Įrenginio įvestis.
LF_CAP	2	I	Kilpos filtro kondensatoriaus kaištis (PLL LPF).
OUT	8	O	Įrenginio išvestis.
OF_CAP	1	I	Išvesties filtro kondensatoriaus kaištis.
T_CAP	5	I	Laiko kondensatoriaus jungties kaištis.
T_res	6	I	Laiko rezistoriaus jungties kaištis.
VCC	4	P	Įtampos tiekimo kaištis.

LM567 CAD vaizdavimas

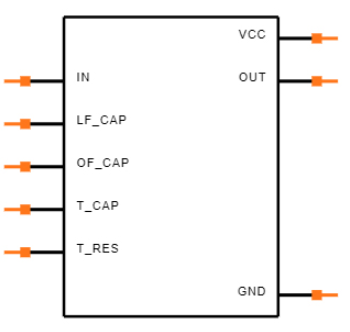

Simbolis

Pėdsakas

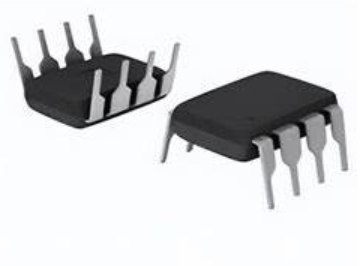

3D modelis

LM567 Pagrindinės savybės

Savybė	Aprašymas
Dažnio diapazonas	20: 1 dažnių diapazonas su išoriniu rezistoriumi
Išvesties suderinamumas	Logikos suderinamas išėjimas su 100 mA srovės kriaukle Galimybė
Reguliuojamas pralaidumas	Reguliuojamas pralaidumas nuo 0 iki 14%
Išorės signalo slopinimas	Didelis išorinių signalų ir triukšmo slopinimas
Klaidingas signalo imunitetas	Imunitetas su klaidingais signalais
Centrinio dažnio stabilumas	Labai stabilus centro dažnis
Reguliuojamas centrinis dažnis	Centrinis dažnis reguliuojamas nuo 0,01 Hz iki 500 kHz

Techninės specifikacijos

Štai Teksaso instrumentų lentelė LM567CN Techninės specifikacijos, atributai, parametrai ir dalys su panašiomis specifikacijomis.

Tipas	Parametras	Specifikacija
Kalno	Montavimo tipas	Per skylę
	Paketas / atvejis	8-DIP (0,300 ", 7,62 mm)
	Smeigtukų skaičius	8
Eksploatavimo sąlygos	Darbinė temperatūra	0 ° C ~ 70 ° C.
Pakuotė	Pakuotė	Vamzdis
	JESD-609 kodas	E0
	PBFREE kodas	Ne
	Dalies būsena	Pasenęs
	Drėgmės jautrumo lygis	1 (neribotas)
Elektros charakteristikos	Įtampa - tiekimas	4,75 V ~ 9V
	Darbinė tiekimo įtampa	5v
	Veikimo tiekimo srovė	12mA
	Nominali tiekimo srovė	12mA
	Dažnis	10MHz
	Įvesties talpa	25 pf
Fizinės savybės	Terminalo padėtis	Dvigubas
	Terminalo žingsnis	2,54 mm
	Terminacijų skaičius	8
	Plotis	7,62 mm
Galia	Maksimali galios išsklaidymas	1.1W
Atitiktis	Pasiekti SVHC	Nėra SVHC
	Spinduliuotės kietėjimas	Ne
	ROHS būsena	Netinkamai reikalavimai
	LENGVAS NEMOKAMAS	Yra švino
Dalies identifikacija	Bazinės dalies numeris	LM567
	Funkcija	Tono dekoderis
	Loginė funkcija	Dekoderis
Eksporto atitiktis	ECCN kodas	Ear99
Terminalo apdaila	Baigti	Alavas/švinas (SN/PB)

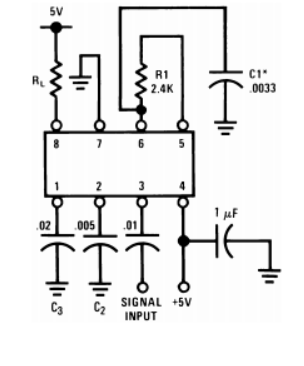

LM567 Testavimo grandinė

ξ = 100 kHz + 5 v

Pastaba: pritaikykite F₀ = 100 kHz.

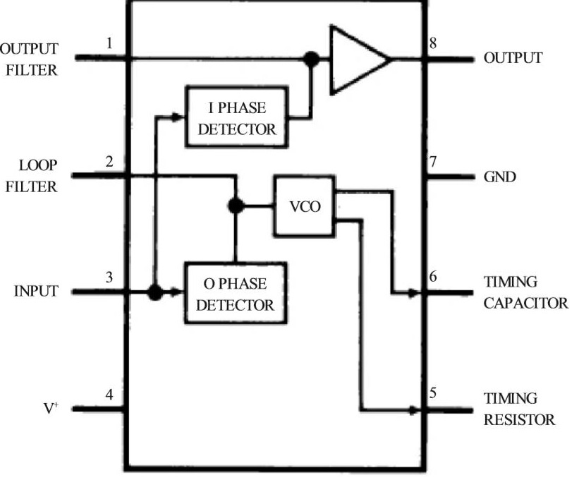

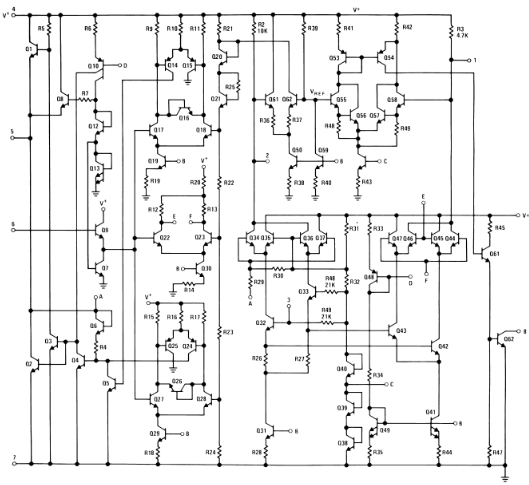

LM567 funkcinė bloko schema

Supaprastintas LM567 vaizdas

Alternatyvus ICS LM567

Dalies numeris	Aprašymas	Gamintojas
LM567CMX/NOPB	Tono dekoderis 8-SOIC nuo 0 iki 70	Teksaso instrumentai
LM567CM/NOPB	IC Telecom, Tone Decoder Circuit, PDSO8, SOP-8, Telecom Signalizacijos grandinė	Nacionalinė puslaidininkių korporacija
LM567cm	Tonų dekoderio grandinė, PDSO8, SOP-8	„Rochester Electronics LLC“
LM567CMX	Tono dekoderis 8-Soic	Teksaso instrumentai

Platus LM567 naudojimas

LM567, labai pritaikomas tono dekoderis, naudojamas daugybėje domenų dėl jo tikslumo ir funkcionalumo.

Pagrindinio tono dekodavimas

Pagrindinis LM567 panaudojimas yra rakto tonų dekodavimui.Šis procesas identifikuoja konkrečius garso dažnius, susietas su klavišais, paspaustais tokiais įrenginiuose kaip telefonai ar skaitmeninės klaviatūros.Dekoduodamas šiuos tonus tiksliai, LM567 pagerina vartotojo įvesties interpretaciją telekomunikacijose ir apsaugos sistemose.Tai užtikrina greitą ir teisingą atsakymą į šias įvestis.

Tikslūs osciliatoriai

„LM567“ yra naudinga kuriant tikslus osciliatorius, naudojamus stabiliems ir tiksliems elektroniniams signalams generuoti.Šie osciliatoriai yra pagrindiniai programoms, tokioms kaip laikrodžiai skaitmeninėse grandinėse ir ryšių įrenginiuose, kuriuose aktyvus sinchronizavimas.LM567 gebėjimas generuoti tikslius dažnius pagrindžia patikimą įrenginių, priklausomų nuo tikslių laiko signalų, našumą.

Ultragarsinis valdymas

Taikant ultragarso kontrolę, LM567 dekoduoja specifinius ultragarsinius dažnius.Tai dažniausiai naudinga nuotolinio stebėjimo ir valdymo sistemose, įskaitant atstumo matavimo įrankius, artumo jutiklius ir pažangias nuotolinio valdymo pultas.Pavyzdžiui, tai gali pagerinti transporto priemonių stovėjimo priemonių AIDS arba sudėtingas robotų jutimo sistemas.

Dažnio stebėjimas

LM567 gali stebėti dažnius įvairiuose kontekstuose, tokiuose kaip pramoninės mašinos ar aplinkos stebėjimo sistemos.Pavyzdžiui, elektrinėse jis užtikrina, kad mašinos veiktų saugaus dažnio diapazonuose, taip išvengdamas galimų mechaninių gedimų.Tai iliustruoja LM567 vaidmenį palaikant veiklos efektyvumą ir saugos standartus.

Plačiajuosčio ryšio FSK demoduliacija

LM567 dekoduoja plačiajuosčio ryšio dažnio poslinkio raktų keitimo (FSK) signalus, kurie yra visur esantys duomenų ryšio sistemose, perduodančiose informaciją per dažnių pokyčius.Šis demoduliacijos procesas pagrindžia daugybę šiuolaikinių skaitmeninių komunikacijos metodų, pradedant belaidžio ryšio įrenginiais ir baigiant sudėtingais duomenų perdavimo tinklais.

Vežėjo dabartinis nuotolinio valdymo pultas

„LM567“ palaiko nešiklio srovę nuotolinio valdymo pultą, kuris pastato pastato elektrinį laidą signalo perdavimui.Ši technika yra naudinga senesnėje infrastruktūroje, kur neįmanoma įdiegti naujų ryšių linijų.Tikslus LM567 dažnio aptikimas užtikrina patikimą valdymo signalų aiškinimą, todėl jis yra idealus šiuolaikinių valdymo galimybių modifikavimui esamoms sistemoms.

Ryšių ieškovo dekoderiai

Ryšių ieškos sistemose LM567 dekoduoja ieškos signalus, leidžiančius efektyviai gauti įspėjimus ir pranešimus.Tai nepaprastai naudinga tokiose sveikatos priežiūros sistemose kaip slaugytojų skambučių sistemos, kur dominuoja laiku komunikacija.Tai taip pat įrodo, kad yra naudinga pramoninei aplinkoje ir padeda greitai išsiųsti įspėjimus, kad būtų išvengta avarijų ar sustiprintų koordinaciją.

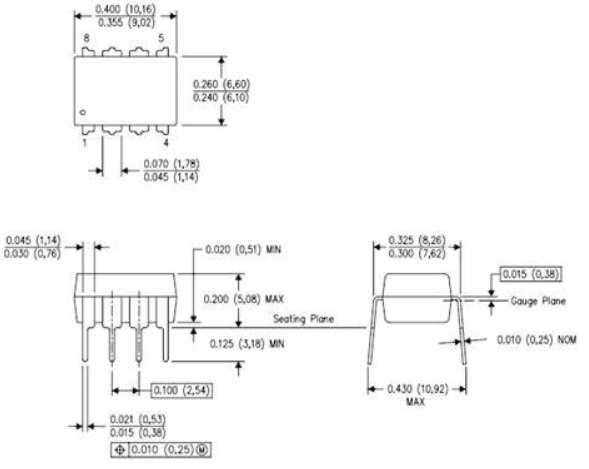

Informacija apie paketą LM567

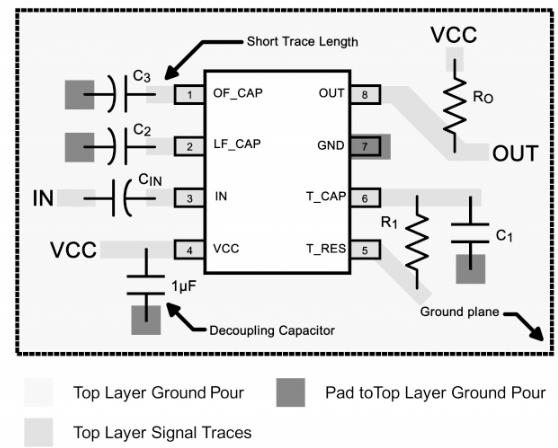

Išplėstinė LM567 išdėstymo konfigūracija

Apie gamintoją

„Texas Instruments“ (TI), įsikūrę Dalase, Teksase, projektuoja ir gamina puslaidininkius ir integruotas grandines, aptarnaujančias elektronikos gamintojus visame pasaulyje.Įvertinta tarp 10 geriausių puslaidininkių kompanijų visame pasaulyje, TI daugiausia dėmesio skiria analoginiams lustai ir įterptomiems procesoriams, tai sudaro daugiau nei 80% savo pajamų.Šis dėmesys sutelkiamas į analoginę technologiją, kuri paverčia signalus, tokius kaip garsas, šviesa ir temperatūra į skaitmeninius duomenis, sustiprina TI strateginę rinkos padėtį.

TI siūlo ne tik analoginius lustus ir įterptus procesorius.„Digital Light“ apdorojimo (DLP) technologija, naudojama projektoriuose ir namų kino sistemose, demonstruoja TI atsidavimą tobulinant vaizdinę patirtį.TI portfelį taip pat apima skaičiuotuvus ir mikrovaldiklius.Šie švietimo produktai yra naudingi siekiant tobulinti mokymąsi ir plėtrą STEM laukuose.Nuo 2016 m. TI gali pasigirti 45 000 patentų visame pasaulyje - tai liudija apie jo negailestingą naujovių siekimą ir didelę įtaką puslaidininkių pramonei.Šie patentai yra daugiau nei teisinis turtas;Jie atspindi techninius etapus ir pagrindą TI konkurencinį pranašumą.

Dažnai užduodami klausimai [DUK]

1. Kuo skiriasi LMC567 ir LM567?Ar jie keičiami?

Ne, jie nėra keičiami.Nors iš esmės panaši, centrinio dažnio apskaičiavimo formulė skiriasi dėl LOJ skyriaus LMC567.Be to, „LMC567“ siūlo platesnį maitinimo šaltinį, leidžiantį lanksčiau įvairiose programose, todėl patenkina įvairesnius techninius poreikius.

2. Kuri modeliavimo programinė įranga pasižymi LM567 lustu?

LM567 lustas palaikomas šioje modeliavimo programinės įrangos „Proteus“ ir „Multisim“.Tačiau EWB jo nėra.Tiksliam modeliavimui patartina panaudoti šias palaikomas platformas, kad būtų galima išsamiai ištirti lusto galimybes.

3. Kokie yra CM8870 ir LM567 lustų vaidmenys?

„LM567“ tonų dekoderis panaudoja savo fazės užrakintą kilpą (PLL), kad galėtų aptarnauti platų grandinių spektrą.Tai apima, kad jis naudojamas „Pagers“ ir „Dažnio monitoriai“, be kitų programų.Jos pritaikymas Pagrindiniuose žaidėjuose palengvina tikslių signalų priėmimą, užtikrinant patikimą ryšio ryšį.Dažnio monitoriuose dekoderis padeda išlaikyti tikslų dažnio aptikimą ir stabilumą.Įrenginio vaidmuo nustatant signalą ir filtravimas yra ne tik praktiškas, bet ir pabrėžia tvirtą jo našumą.Ši funkcija yra pagrindinė norint tiksliai nustatyti konkrečius tonus, esant triukšmo jūrai.Dislokuotas įvairiuose nustatymuose, tai rodo puikų sugebėjimą efektyviai atskirti ir filtruoti signalus.

„CM8870“ yra DTMF (dvigubo tono kelių dažnių) dekoderio lustas.Jis žinomas dėl savo sugebėjimo efektyviai iššifruoti DTMF signalus komunikacijos linijose.Kai šie signalai yra iššifruoti, jie paverčiami dvejetainiu keturių bitų kodu.Šis lustas randa išsamų taikymą telekomunikacijų sistemose, kad būtų galima tiksliai nustatyti signalą.

4. Koks yra LM567 darbo principas?

„LM567“ veikia esant žemiau 500 kHz dažniams.Tinkamų R ir C komponentų pasirinkimas yra aktyvus nustatant norimą centro dažnį.Kai įvesties dažnis sutampa su centriniu dažniu, tai lemia galiojantį žemo lygio išvestį.Šio principo suvokimas pagerina veiksmingą jo įgyvendinimą grandinėse, jautriose dažnio pokyčiams.Pradėkite identifikuodami LM567 gamintoją.Ieškokite atitinkamoje bibliotekoje, remiantis gamintojo informacija.Jei LM567 nerasta, naudokite rankinį matavimą ir piešinį, kad komponentas būtų tiksliai integruotas į jūsų projektą.Šis metodas garantuoja tikslų LM567 vaizdavimą tiek schemoje, tiek PCB išdėstyme.
