8085 mikroprocesoriaus vadovas: architektūra, kaiščių konfigūracija ir naudojimas

„Intel 8085“ mikroprocesorius, išleistas 1977 m., Revoliucionavo skaičiavimą su savo NMOS technologija, efektyvi architektūra ir patobulinta atminties adresus.Šis 8 bitų procesorius supaprastino skaičiavimus ir rastas programas įrenginiuose nuo skaitmeninių prietaisų iki namų prietaisų.Šiame straipsnyje nagrinėjama 8085 architektūra, PIN konfigūracija ir funkcijos, pabrėžiant jo kaip šiuolaikinės elektronikos ir skaičiavimo inovacijų kertinio akmenį.

Katalogas

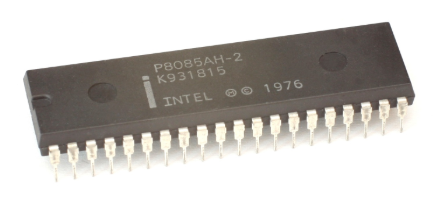

8085 mikroprocesoriaus apžvalga

„Intel“ paleidimas 8085 1977 m. Mikroprocesorius atspindėjo nepaprastą technologinį šuolį.Pastatytas pagal NMOS technologiją ir išplėsdamas 8080 savybes, jis atnešė pastebimų patobulinimų, įskaitant galimybę išspręsti iki 64 kb atminties.Šis 8 bitų mikroprocesorius, pasižymintis 16 bitų adresų magistrale, buvo sukurtas siekiant įspūdingo programavimo, palengvinant duomenų tvarkymą ir skaičiavimus atliekant vieną lustą.Jame yra 8 bitų aritmetinis loginis blokas (ALU), kuriame gali atlikti pagrindines aritmetines ir logines operacijas, efektyviai vykdant +5 V maitinimo šaltinį, esant 3,2 MHz laikrodžio greičiui.

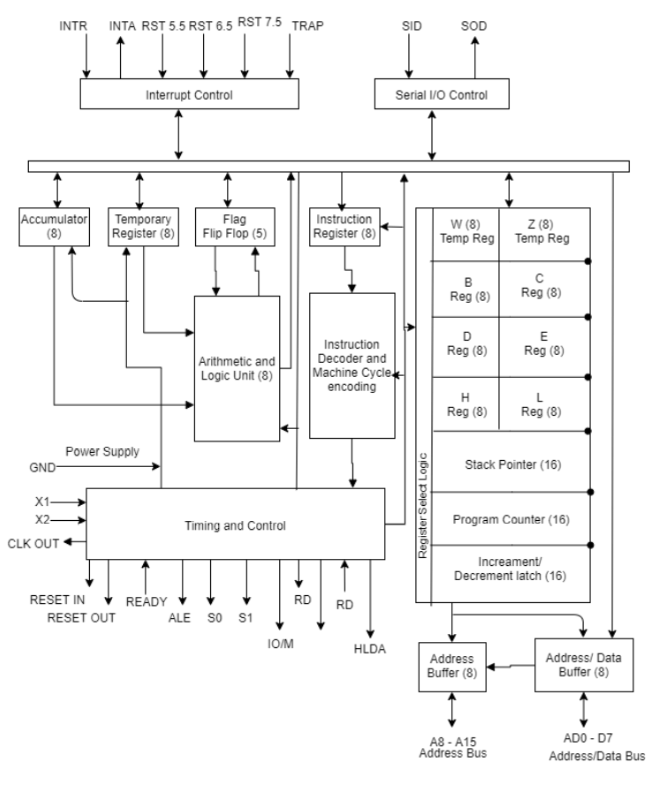

Architektūrinis dizainas

8085 mikroprocesorius gali pasigirti apgalvotai struktūruota ir sudėtinga architektūra, apimanti laiko ir valdymo bloką, pertraukimo valdymą, serijinį I/O valdymą, įvairius registrus ir ALU.Centrinis apdorojimo blokas (CPU) yra branduolys, integruojantis instrukcijų registrą, dekoderį, laiko valdymą ir serijinius I/O valdiklius.

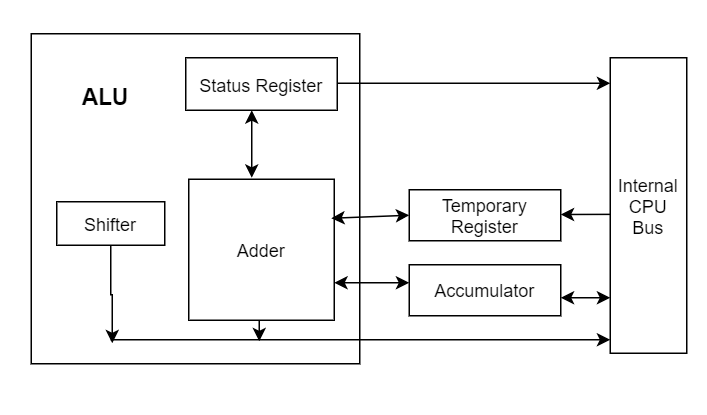

ALU, valdantis logines ir aritmetines operacijas, veikia vadovaujant laiko valdymo magistralei ir susideda iš tokių dalių kaip „Troencter“, „Pašteris“ ir būsenos registras, pastarasis veikė kaip vėliavos registras, nurodantis konkrečias veiklos sąlygas.

Laiko ir valdymo bloko dinamika

Laiko ir valdymo blokas generuoja pagrindinius signalus, reikalingus mokymui vykdyti, prižiūrėti duomenų srautą ir skatinti sklandžios atminties sąveiką su periferiniais įrenginiais ir centriniu procesoriumi.Šioje sąveikoje naudojama sistemos magistralė, kurioje yra dvikryptis duomenų magistralė, skirta bendrauti su atmintimi, vienkryptis adreso magistralė, skirta atminties instrukcijų siuntimui, ir valdymo magistralė, skirta sinchronizuoti operacijas.

Užregistruokite dinamiką ir konfigūraciją

Registrai į 8085 mikroprocesorių apima šešis bendrosios paskirties 8 bitų registrus, kuriuos galima suporuoti atliekant 16 bitų operacijas.Papildomus elementus sudaro 16 bitų kamino rodyklė, programos skaitiklis, instrukcijų registras/dekoderis ir specializuotas atminties adresų registras.Šie komponentai yra pagrindiniai įgalinant mikroprocesorių valdyti ir vykdyti sudėtingas užduotis patikimumu ir tikslumu.

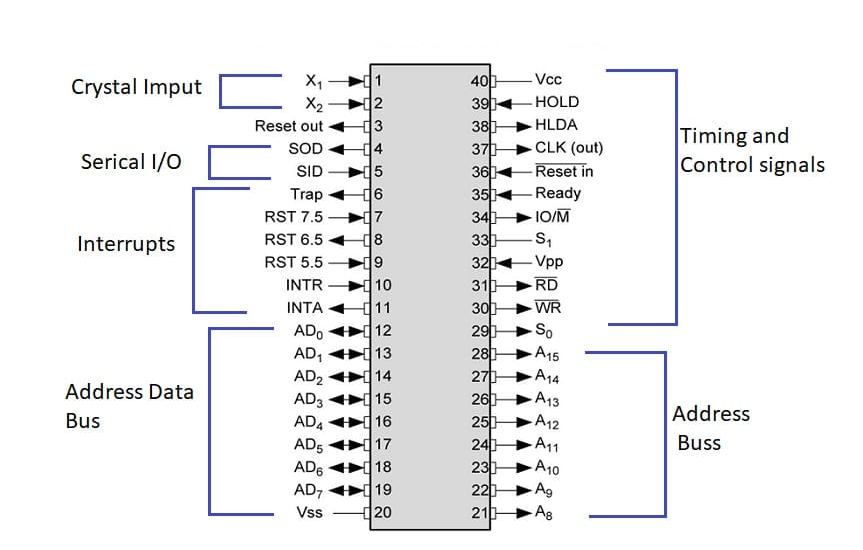

8085 Mikroprocesoriaus kaiščio konfigūracija

8085 mikroprocesoriaus kaiščio išdėstymas yra svarbiausias jo galimybes ir veiklos dinamiką

Vieno kryptinis adresų/duomenų bazės kaiščiai (nuo A0 iki A15) įgalina tvirtą ryšį, sklandžiai sujungdamas su periferiniais įrenginiais, išsiųsdami signalus į išorę iš mikroprocesoriaus.Šie kaiščiai tarnauja kaip kanalai, kuriuose yra aktyvios informacijos.Būsenos ir valdymo kaiščiai (IO/M, S0, S1) atvirai informuoja duomenų magistralės būseną, vadovaudamiesi sistema priimant sprendimus, ar reikia atlikti skaitymo ar rašymo atmintį, ar I/O.Adreso užraktas įgalina (ALE) veikia kaip vartininkas, užtikrinantis duomenų magistralės suaktyvinimą, kai reikalaujama aplinkybių, vaidindamas pagrindinį vaidmenį užtikrinant duomenų vientisumą sudėtingų operacijų metu.Sumaniai žongliruodama įvairiais būsenos linijų deriniais, sistema elegantiškai apibūdina jos veiklos vaidmenis, nesvarbu, ar tai atminties skaitymas/rašymas, ar gilintis į I/O procesus.

Laikrodžio ir galios kaiščiai, apimantys VCC, VSS, CLK OUT, X1 ir X2, yra orkestro laidininkai, kruopščiai valdantys dažnį ir energijos suvartojimą, kad optimizuotų mikroprocesoriaus meistriškumą.Atstatymo signalai (iš naujo nustatykite, iš naujo) stendo apsauga, siūlantys portalą inicijuoti ar perkalibruoti konkrečias funkcijas, kai reikalauja situacija.Komunikacijos potencialo tobulinimas, serijiniai I/O prievadai (SOD/SID) SUMPLINKLINĖS SERIJOS RYŠIUS, tuo tarpu pertraukiami (INT, INTA, RST, TRAP) sudaro programos valdymo fiksą, dažnai harmoningai su DMA signalais per „Hold“ ir „HLDA“, kad būtų galima patikslinti tiesioginę atmintįprieiga.

Operacijos ir įgyvendinimas

Pasinaudodamas savo 8 bitų architektūra, 8085 mikroprocesorius vykdo keturias pirmines operacijas per sistemos magistralę: atminties rodmenys, atminties rašymas, I/O duomenų rodmenys ir I/O duomenų rašymas.Įrengtas į 40 kontaktų dizainą, jis orkestruoja adresą ir duomenų magistrales su pagalbiniais valdymo signalais, parodydamas subtilumą pertraukimo tvarkyme su vienu nevadinamu ir trimis maskuojamais pertraukimais.Jame naudojamas SID ir SOD serijinėms sąsajoms, taip sumaniai valdant daugybę operacijų.

Išskirtinės savybės

Pažymėtini mikroprocesoriaus bruožai apima jo kaiščių išdėstymą, diferenciaciją tarp nejudinamų ir maskuojamų pertraukimų ir integruotą magistralės signalų naudojimą-sinergiją, skatinančią eksploatacinį sklandumą ir padidintą našumą.

Technikos sprendimas

Kreipimasis į strategijas nustato operando specifikaciją 8085, diegdami tiesioginį, registracijos, tiesioginį, netiesioginį ir netiesioginį režimą.Šie režimai įpareigoja tikslumo elementą į užduoties vykdymą, optimizuodami operacijas ir išteklių paskirstymą siekiant padidėjusio efektyvumo ir tikslumo.

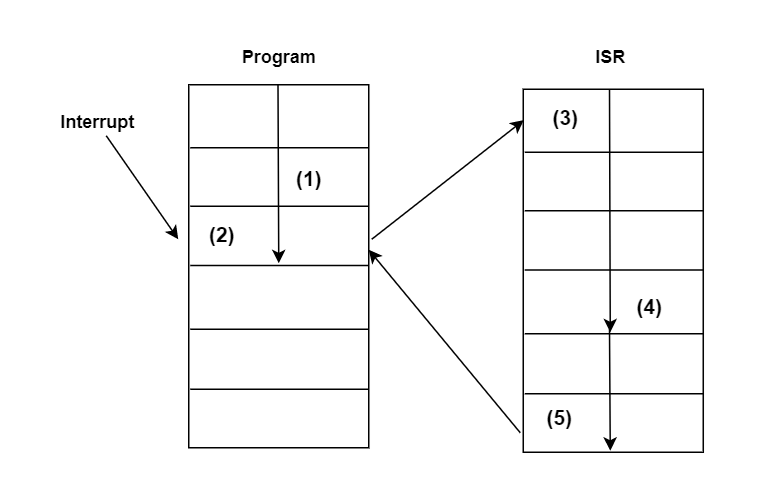

Pertraukimo valdymo metodai

Išoriniai pertraukimai veikia kaip pagrindiniai žibintai, įgalinantys konkrečius veiksmus.Mikroprocesoriuje yra penki aparatūros pertraukimai, kurių kiekviena turi skirtingus prioritetus ir tikslus, įskaitant spąstus, RST sekas ir INT, suteikdami lankstumą programos srautui ir vykdymui pritaikyti reaguojant į išorinius veiksnius.Šis pritaikomumas patvirtina mikroprocesoriaus sugebėjimą dinamiškai reaguoti į daugybę signalų.

8085 Mikroprocesorius Įvairiose programose

Parodydamas jo pritaikomumą, 8085 mikroprocesorius nustato daugybę sektorių.Jis turi ryškų veikimą skaitmeniniuose instrumentuose, tokiuose kaip apsaugos sistemos ir žaidimų konsolės, ir komunikacijos įrenginiai, tokie kaip skaitmeniniai telefonai.Vidaus aplinkoje jis padidina namų prietaisų, tokių kaip krosnys ir skalbimo mašinos, funkcionavimą.Jos programos taip pat apima karines laukus, eismo valdymo sistemas ir duomenų rinkimo sistemas, parodydamos didelę įtaką ir skirtingą indėlį į technologinę pažangą.
