A1015 PNP tranzistorius: „Pinout“ ir specifikacijos

„A1015“ yra universalus PNP tranzistorius, skirtas naudoti žemai įtampai ir galiai, todėl jis yra patikimas ir efektyvus įvairiems elektroniniams projektams.Tai naudinga stiprintuvuose ir jungikliuose, kur jis užtikrina stabilų ir nuoseklų našumą.Šiame straipsnyje nagrinėjamos A1015 charakteristikos, praktinis naudojimas ir kaip jis išsiskiria efektyviai tvarkant vidutinę įtampą ir sroves.

Katalogas

1. Kas yra A1015 tranzistorius?

2. A1015 PIN konfigūracija

3. A1015 simbolis, pėdsakas ir CAD modelis

4. A1015 savybės

5. A1015 Techninės specifikacijos

6. Pakuotė A1015

7. A1015 Gamintojo informacija

Kas yra A1015 tranzistorius?

A1015, PNP tranzistorius, demonstruoja pastebimą stiprumą valdant vidutinę įtampą ir sroves, išdėstant jį kaip labai pritaikomą komponentą tiek perjungimo, tiek amplifikacijos pareigose.Šis prietaisas efektyviai tvarko iki 50 voltų tarp kolektoriaus ir emiterio, palaiko kolekcionierių sroves iki 150 mA ir apima jo vaidmenį kontekstuose, reikalaujančiuose patikimos elektrinės savybės.

A1015 PIN konfigūracija

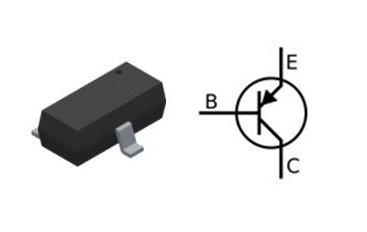

Pinout A1015

A1015 simbolis, pėdsakas ir CAD modelis

A1015 Symbol

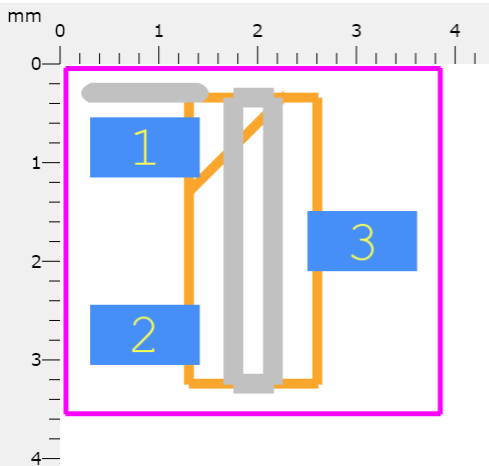

A1015 Footprint

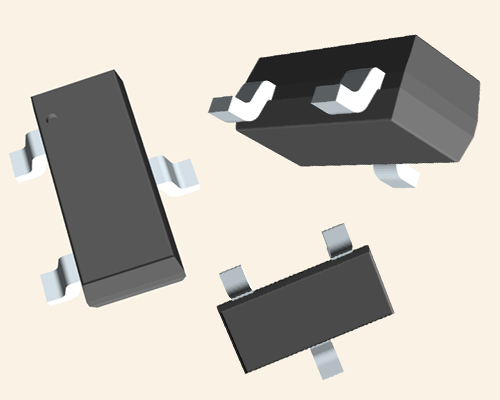

A1015 CAD Model

A1015 savybės

• Tvarkoma iki 50 V per kolekcininkų ir emitrų sankryžą.

• Palaiko kolekcininkų sroves iki 150 mA.

• Siūlo stabilią grandinės našumą su sklandžiomis HFE (dabartiniu padidėjimu) charakteristikomis.

• Efektyviai poros su papildomais tranzistoriais, tokiais kaip C1815, skirtos „Push-Pull“ stiprintuvo sistemoms.

• Skirta valdyti energijos lygį iki 200MW, tinkamą mažos galios reikmėms.

• Idealiai tinka garso amplifikacijai, signalo perjungimui ir kondicionavimui energiją taupančiose grandinėse.

A1015 Techninės specifikacijos

Tipas	Parametras
Paketas / atvejis	SOT-23 (SOT-23-3)
Pakuotė	Juosta ir ritė (TR)
Tranzistoriaus tipas	Pnp
ROHS būsena	ROHS atitinka
Dabartinis - kolekcionierius (IC) (MAX)	150MA
Galia - maks	200MW
Įtampa - kolektoriaus emiterio skilimas (MAX)	50 V.

Paketas A1015

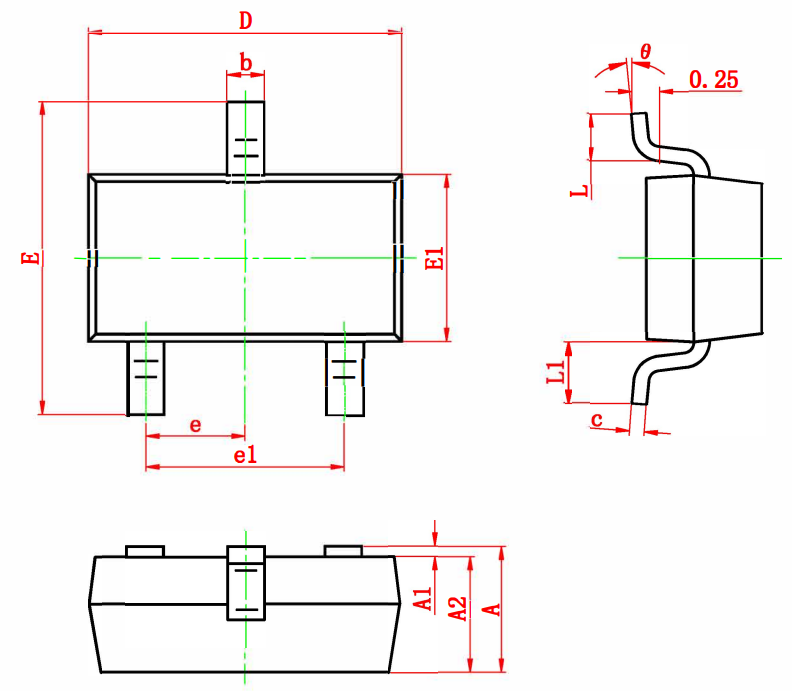

A1015 Package

A1015 Gamintojo informacija

„Changjiang Electronics Technology“, gimusi 1972 m., Tapo novatoriška jėga China IC pakuotės ir bandymo sektoriuose.Šis aukštųjų technologijų subjektas sukūrė įspūdingą pažangių paslaugų asortimentą, apimantį lustų testavimą kartu su išsamiais pakuočių sprendimais.Jų nuolatinė pažanga patvirtina jų ūgį pramonėje, kurią pabrėžia daugybė pagyrų.Šie pripažinimai apima elektronikos kompetencijos pavadinimus, lyderystę nacionalinėse inžinerijos laboratorijose ir technologinių centrų išskirtinumą.Aršus firmos atsidavimas kompetencijai akivaizdus daugiausia dėmesio skiria tvarumui ir etiniam elgesiui.Įsipareigojimas tvariam vystymuisi ir nuolatinis išteklių valdymo metodų tobulinimas ne tik atitinka pasaulinius aplinkos standartus, bet ir patvirtina prekės ženklo vientisumą.

Apie mus

ALLELCO LIMITED

Allelco yra tarptautiniu mastu garsus vienas langas Hibridinių elektroninių komponentų viešųjų pirkimų paslaugų platintojas, įsipareigojęs teikti išsamias komponentų viešųjų pirkimų ir tiekimo grandinės paslaugas pasaulinei elektroninės gamybos ir platinimo pramonei, įskaitant pasaulines 500 geriausių OEM gamyklų ir nepriklausomų brokerių.
Skaityti daugiau

Greitas užklausa

Prašau atsiųsti užklausą, mes nedelsdami atsakysime.

Kiekis

Dalies numeris
Kontaktinis vardas
Įmonės pavadinimas
Elektroninio pašto adresas
Telefonas
Komentarai

Dažnai užduodami klausimai [FAQ]

1. Kas yra A1015?

A1015 yra pripažįstamas kaip universalus PNP bendrosios paskirties tranzistorius, puikiai kalibruojamas siekiant optimalaus našumo esant mažesnei įtampai ir galios lygiui.Tvirtas jo pobūdis suteikia patikimumą daugelyje mažos galios programų.Šis komponentas gerai tinka amplifikacijos ir perjungimo grandinėms, kur prioritetas yra patikimas našumas.Gebėjimas sklandžiai pritaikyti įvairioms grandinės užklausoms pabrėžia apgalvotą atrankos procesą, pasirenkantį universalų tranzistorių, pavyzdžiui, A1015.

2. Kokia yra komponento laikymo temperatūra?

Komponentas yra skirtas laikyti temperatūros diapazone nuo -55 ° C iki +150 ° C, siūlant pritaikomumą laikymo nustatymuose ir išsaugant jo vientisumą per tam tikrą laiką.Šios sąlygos leidžia ilgesnius saugojimo laikotarpius, nepadarant įtakos jo veikimui, kokybė, vertinama ilgalaikių atsargų strategijose.Svarbu atsižvelgti į aplinkines aplinkos sąlygas saugojimo metu, nes išlaikant temperatūrą rekomenduojamos ribos prisideda prie komponento patvarumo ir nuoseklių savybių.

3. Koks yra įrenginio paketas?

Įrengtas į SOT-23 paketą, įrenginys pateiktas kompaktišku ir efektyviu formatu, paplitusi daugybe elektroninių dizainų.Šis paketas palaiko lengvai įgyvendinimą programose, kuriose yra ribota erdvė, siūlanti išdėstymo universalumą ir dizaino lankstumą.Tai atitinka dabartinę elektronikos miniatiūrizacijos tendenciją, kartu užtikrinant veiksmingą šilumos valdymą ir patikimą elektrinį efektyvumą.„SOT-23“ paketo tinkamumas automatizuotiems surinkimo procesams padidina jo patrauklumą didelio masto gamybos pastangoms.
