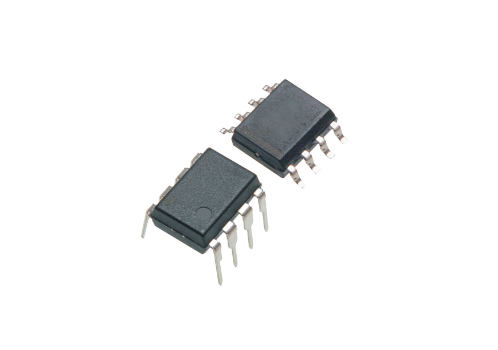

AD620 prietaisų stiprintuvas: duomenų lapas, PIN konfigūracija ir schematinė apžvalga

„AD620“ prietaisų stiprintuvas garsėja savo tikslumu ir universalumu, todėl jis yra patikimas pasirinkimas įvairiose pramonės šakose.Esant dideliam tikslumui ir mažai energijos suvartojant, „AD620“ puikiai tinka tokiose programose kaip medicinos prietaisai, pramoninė automatizavimas ir tikslios duomenų sistemos.Norint, kad sklandi sistemos integracija, būtina suprasti šio stiprintuvo „Pmout“ ir eksploatavimo detales, užtikrinant optimalų bet kurio dizaino našumą.Šiame straipsnyje mes ištirsime pagrindines AD620 funkcijas, PIN konfigūraciją ir programas, pabrėždami, kodėl jis išlieka jūsų patikimo stiprinimo sprendimas.

Katalogas

AD620 apžvalga

AD620 yra ekonomiškas ir aukšto tikslumo prietaisų stiprintuvas.Tai leidžia padidinti iki 10 000, naudojant tik vieną rezistorių.Galima įsigyti 8 švino SOIC ir DIP pakuotėje, jis siūlo kompaktišką pėdsaką, palyginti su atskirais dizainais.

Įrenginys užtikrina minimalų energijos suvartojimą, kurio maksimali tiekimo srovė yra 1,3 mA, todėl jis yra tinkamas naudoti akumuliatoriui ir nešiojamoms reikmėms.„AD620“ gali pasigirti dideliu tikslumu, kai maksimalus netiesiškumas yra 40 ppm, o poslinkio įtampa yra 50 μV maks., O poslinkio dreifo - 0,6 μV/° C maks.Šios specifikacijos daro veiksmingumą tikslių duomenų gavimo sistemose, tokiose kaip svėrimo skalės ir keitiklio sąsajos.Jis pasižymi mažu triukšmo ir mažos įvesties paklaidos srove, kuri pastebima medicinos prietaisams, kuriems reikalingi tikslūs rodmenys.

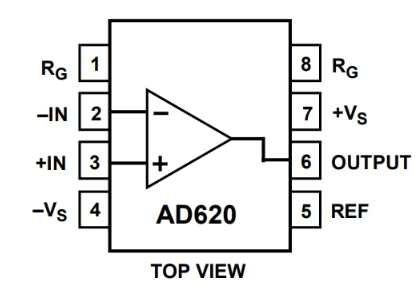

AD620 PIN konfigūracija

AD620 CAD modelis

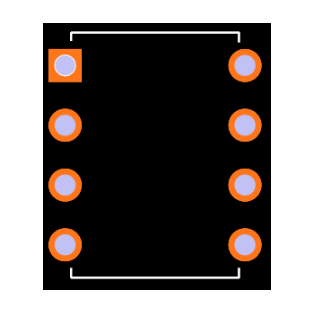

Pėdsakas

AD620 ypatybės

Savybė	Aprašymas
Paprastas naudojimas	Paprasta naudoti dizainą su išoriniu rezistoriumi, kad padidintumėte Koregavimas.
Genėjimo diapazonas	Padidėjimo rinkinys su vienu išoriniu rezistoriumi, reguliuojamas nuo 1 iki 10 000.
Maitinimo šaltinis	Veikia plačiame tiekimo diapazone nuo ± 2,3 V iki ± 18 V.
Spektaklis	Pralenkia tradicinius 3-OPM prietaisus stiprintuvo dizainas.
Pakuotė	Galima įsigyti 8 švino ir soic pakuotėse.
Mažos energijos suvartojimas	Maksimali tiekimo srovė 1,3 Ma.
DC našumas	B klasė pasižymi puikiu DC našumu.
Įvesties poslinkio įtampa	50 μV įvesties poslinkio įtampa.
Įvesties poslinkio dreifas	Mažas įėjimo poslinkio dreifas 0,6 μV/° C.
Įvesties paklaida srovė	Maksimalus įvesties paklaidų srovė 1,0 NA.
Bendrojo režimo atmetimo santykis	Bendrojo režimo atmetimo santykis mažiausiai 100 dB, kai g = 10.
Mažas triukšmas	Įėjimo įtampos triukšmas 9 NV/√Hz esant 1 kHz.
Įvesties triukšmas	0,28 μV triukšmas nuo 0,1 Hz iki 10 Hz diapazono.
Kintamos srovės specifikacijos	Pasižymi puikiu kintamosios srovės našumu su 120 kHz pralaidumu ties G = 100.
Nusistovėjimo laikas	Greito nustatymo laikas nuo 15 μs iki 0,01%.

AD620 specifikacijos

Čia yra išsami „Analog Devices Inc.“ lentelė. AD620BN Techninės specifikacijos, atributai ir parametrai, taip pat dalys su panašiomis specifikacijomis.

Tipas	Parametras	Detalės
Kreipkitės į dengimą	Švinas, alavas	Švinas/skarda
Kalno	Per skylę	Per skylę
Montavimo tipas	Per skylę	Per skylę
Paketas / atvejis	8-DIP (0,300, 7,62 mm)	8-DIP (0,300, 7,62 mm)
Smeigtukų skaičius	8	8
Elementų skaičius	1	1
Darbinė temperatūra	-40 ° C ~ 85 ° C.	-40 ° C ~ 85 ° C.
Pakuotė	Vamzdis	Vamzdis
JESD-609 kodas	E0	E0
PBFREE kodas	Ne	Ne
Dalies būsena	Pasenęs	Pasenęs
Jautrumo drėgmės lygis (MSL)	1 (neribotas)	1 (neribotas)
Terminacijų skaičius	8	8
ECCN kodas	Ear99	Ear99
Pasipriešinimas	10Gohm	10Gohm
Maksimali galios išsklaidymas	650MW	650MW
Terminalo padėtis	Dvigubas	Dvigubas
Funkcijų skaičius	1	1
Tiekimo įtampa	15v	15v
Terminalo žingsnis	2,54 mm	2,54 mm
Bazinės dalies numeris	AD620	AD620
PIN kodas	8	8
Darbinė tiekimo įtampa	36v	36v
Veikimo tiekimo srovė	1.3MA	1.3MA
Nominali tiekimo srovė	1.3MA	1.3MA
Galios išsisklaidymas	650MW	650MW
Sukimo greitis	1,2 V/μs	1,2 V/μs
Stiprintuvo tipas	Instrumentai	Instrumentai
Bendras režimo atmetimo santykis	93 dB	93 dB
Dabartinis - įvesties šališkumas	500PA	500PA
Įtampa - tiekimas, vienas/dvigubas (±)	4,6V36 V ± 2,3 V18 V	4,6V36 V ± 2,3 V18 V
Išėjimo srovė kiekvienam kanalui	18m	18m
Įvesties poslinkio įtampa (VOS)	30mv	30mv
Neigiama tiekimo įtampa-nom	-15V	-15V
Įtampa - įvesties poslinkis	15 μV	15 μV
-3DB pralaidumas	1MHz	1MHz
Įvesties poslinkis dabartinis-max (IIO)	0.00075 μA	0.00075 μA
Įtampos padidėjimas-min	1	1
Įtampos padidėjimas-nom	10	10
Netiesiškumo max	0,00%	0,00%
Ilgis	9,27 mm	9,27 mm
Sėdi aukštis (maks.)	4,57 mm	4,57 mm
Spinduliuotės kietėjimas	Ne	Ne
ROHS būsena	Netinkamai reikalavimai	Netinkamai reikalavimai
LENGVAS NEMOKAMAS	Yra švino	Yra švino

AD620 alternatyvos

Dalies numeris	Aprašymas	Gamintojas
AD620BRZ-RL	Instrumentų stiprintuvas, 85 UV „Offset-Max“, 1 MHz juosta Plotis, pdso8, be švino, MS-021-AA, SOIC-8	„Rochester Electronics LLC“
AD620BRZ-Reel	Instrumentų stiprintuvas, 85 UV „Offset-Max“, 1 MHz juosta Plotis, pdso8, ms-021-AA, SOIC-8	„Analog Devices Inc“
AD620BR-Reel	Mažas dreifas, mažos galios prietaisų stiprintuvas su nustatytu padidėjimu nuo 1 iki 10000	„Analog Devices Inc“
AD620BRZ-R7	Mažas dreifas, mažos galios prietaisų stiprintuvas su nustatytu padidėjimu nuo 1 iki 10000	„Analog Devices Inc“
AD620BRZ	Instrumentų stiprintuvas, 85 UV „Offset-Max“, 1 MHz juosta Plotis, pdso8, be švino, MS-021-AA, SOIC-8	„Rochester Electronics LLC“
AD620BR	Instrumentų stiprintuvas, 85 UV „Offset-Max“, 1 MHz juosta Plotis, pdso8, ms-021-AA, SOIC-8	„Rochester Electronics LLC“
AD620BRZ-Reel7	Instrumentų stiprintuvas, 85 UV „Offset-Max“, 1 MHz juosta Plotis, pdso8, ms-021-AA, SOIC-8	„Analog Devices Inc“

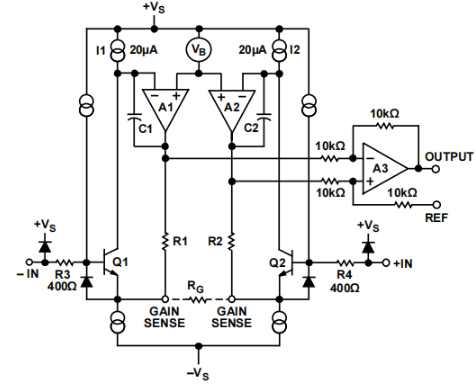

Supaprastinta AD620 schema

Idealios AD620 programos

„AD620“ su išskirtiniu tikslumu ir minimalią poslinkio įtampą atsiduria namuose įvairiose aukšto tikslumo duomenų sistemose.Tokios sistemos apima tokias programas kaip svorio skalės ir keitiklio sąsajos, kai matavimo tikslumo siekimas yra negailestingas.

Tikslios duomenų sistemos

AD620 klesti aplinkoje, kur dominuoja tikslumas.Imkitės svėrimo skalės, dažnai naudojamos mokslinių tyrimų laboratorijose ar pramoninėse aplinkose: Čia kiekvienas matavimas gali būti žingsnis link novatoriškų mokslinių atradimų ar aukštesnės produkto kokybės.Aukštas stiprintuvo bendrojo režimo atmetimo santykis (CMRR) ir mažo triukšmo charakteristikos yra šio patikimo ir tikslaus našumo pagrindas.

Keitiklio sąsajos

„Transducer“ sąsajos programos yra dar viena arena, kurioje AD620 demonstruoja savo galimybes.Apsvarstykite keitiklius, kurie paverčia fizinius reiškinius, tokius kaip slėgis, temperatūra ar jėga, į elektrinius signalus.Šių konversijų tikslumas yra rimtas - tai tiksliai kontroliuojant pramoninių automatizavimo sistemų ar budrią aplinkos sąlygų stebėjimą.Didelė AD620 įvesties varža vaidina pagrindinį vaidmenį išsaugant signalo vientisumą, todėl tai yra įtikinamas šių sąsajų pasirinkimas.

Medicinos programos

Medicinos instrumentų pasaulyje ryškiai šviečia AD620.Prietaisai, tokie kaip elektrokardiogramos (EKG) ir neinvaziniai kraujospūdžio monitoriai, priklauso nuo didelio tikslumo ir minimalių signalo trukdžių, kad būtų užtikrinta patikima diagnostika.Čia būtina „Ad620“ žemas triukšmas ir šališkumo srovė.Be to, stiprintuvo meistriškumas apsaugo galią žymiai prailgina nešiojamų medicinos prietaisų akumuliatoriaus veikimo laiką - pagrindinė bruožas šiandieniniame mobiliųjų sveikatos priežiūros sprendimų peizaže, kur kiekviena papildoma darbo valanda gali padaryti didžiulį skirtumą.

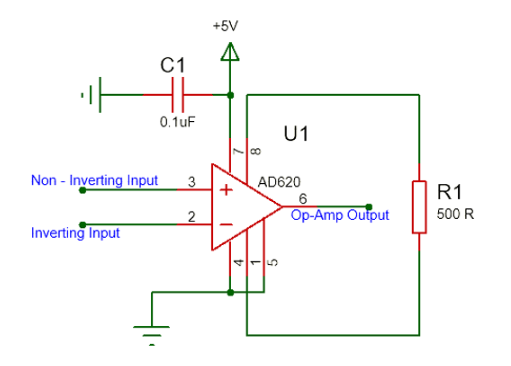

Kaip valdyti ir optimizuoti AD620?

AD620 valdymas apima tiesių žingsnių seriją.Pirmiausia efektyviai valdykite integruotos grandinės (IC) galią, susiejant 7 kaištį su maitinimo šaltiniu ir 4 kaiščiu į žemę.Šiai užduočiai dažnai yra pakankamas vienas +5 V tiekimas.Tinkamam funkcionalumui naudinga užtikrinti, kad 2 kaištis (nevertinimas) ir 3 kaištis (apverstas) Tvarkyti įvesties signalą.Norėdami stabilizuoti išvestį, kai tarp įvesties kaiščių nėra įtampos diferencialo, paprastai 5 žemės smeigtuko (nuorodos) kartu su 4 kaiščiu.

AD620 padidėjimo kontrolė yra labai supaprastintas procesas, reikalaujantis tik vieno išorinio rezistoriaus.Nustatykite padidėjimą, pastatydami rezistorių (pvz., 500Ω, kad padidėtų 100) tarp 8 kaiščių (+RG) ir 1 (-Rg).Tada pelnas apskaičiuojamas naudojant formulę.

G = (49,4 kΩ / r_G) + 1.

Ši formulė užtikrina tikslų padidėjimą tinkamai pasirinkdami rezistoriaus reikšmes, siūlydama paprastą, tačiau galingą metodą, skirtą stiprintuvo našumui pritaikyti konkrečiems poreikiams.Dažnai nepastebimas aspektas yra įvesties paklaidų srovė.„AD620“ dizainas sumažina šią srovę, tačiau vis dar nusistovi bet koks šaltinio varžos disbalansas, prijungtas prie įvesties kaiščių.Sumažinus neatitikimą, sumažėja kompensavimo įtampa, pagerinant bendrą tikslumą, kuris dažniausiai yra pavojingas tikslumo prietaisuose, kur svarbūs mažieji neatitikimai.Temperatūros kitimai gali reikšmingai paveikti AD620 veikimą.Užtikrinti, kad stiprinimo nustatymui naudojamas rezistorius turėtų žemos temperatūros koeficientą, naudingas stabiliam padidėjimui išlaikyti plačioje temperatūroje.Aplinkos sąlygų paveiktoms programoms šis stabilumas yra naudingas nuosekliai.Praktiniuose scenarijuose, tokiuose kaip pramoninės stebėjimo sistemos, stabilumo išlaikymas, nepaisant temperatūros svyravimų, yra aktyvus, kad būtų išvengta matavimų netikslumų.Tai pabrėžia tinkamų komponentų, kurie yra suderinti su eksploatavimo aplinka, svarba, taip užtikrinant patikimą ir tikslų stebėjimą.Nuorodos kaištis (5 kaištis) daro didelę įtaką išėjimo įtampai.Šio kaiščio pagrindas kartu su 4 kaiščiu paprastai nulis išvesties, kai nėra įvesties įtampos skirtumo.Tačiau sudėtingesnėse sąrankose prijungus šį kaištį prie konkrečios įtampos, išvestyje gali būti žinomas žinomas poslinkis, kuris yra naudingas programoms, kurioms reikalingi tikslūs įtampos atskaitos poslinkiai.

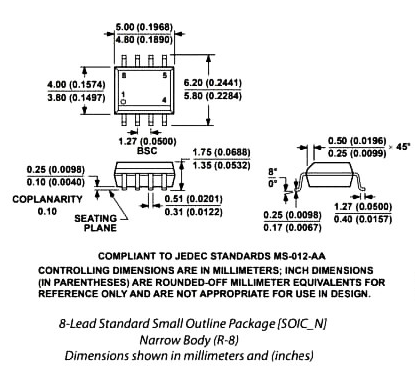

AD620 pakuotė

Apie analoginius įrenginius

„Analog Devices Inc.“ (NASDAQ: ADI) puikiai tinka aukšto našumo analoginio, mišraus signalo ir skaitmeninio signalo apdorojimo (DSP) integruotų grandinių projektavimo, gamybos ir rinkodarai.Įkurta 1965 m., ADI įsipareigojo įveikti sudėtingus inžinerinius iššūkius, susijusius su signalo apdorojimu.Jų išradingi sprendimai turi galią paversti realaus pasaulio reiškinius, tokius kaip temperatūra, slėgis ir greitis, į tikslius elektrinius signalus, taip įgalindami įvairius ir praktinius pritaikymus visame pasaulyje.

Per kelis dešimtmečius ADI perėjo nuo to, kad sutelkė dėmesį tik į analoginę technologiją prie holistinio požiūrio, apimančio mišraus signalo ir DSP technologijas, laikymąsi.Šis poslinkis atspindi platesnę elektronikos pramonės tendenciją siekiant integruoti kelias funkcijas į vieną lustą, padidindamas našumą ir mažinant energijos suvartojimą.ADI sprendimai randa vietą pramoninės automatikos, sveikatos priežiūros, vartotojos elektronikos ir automobilių sistemų programose.

ADI portfelis apima daugybę technologijų tikslumo analoginių produktų, tokių kaip stiprintuvai, linijiniai produktai ir duomenų keitikliai, kurie yra rimti didelės skiriamosios gebos jutimui ir matavimui.Mišrios signalo sprendimai, sujungiantys analoginius ir skaitmenines grandines ant vieno lusto, suteikia patobulintą funkcionalumą ir efektyvumą.

Duomenų lapas PDF

AD620BN duomenų lapai:

AD620.PDF

AD620BRZ-R7 duomenų lapai:

AD620.PDF

Dažnai užduodami klausimai [DUK]

1. Ar AD623 gali pakeisti AD620?

AD620 ir AD623 yra pavieniai prietaisų stiprintuvai, turintys suderinamumą su PIN.Skirtingas veiksnys tarp jų yra jų maitinimo šaltinio reikalavimai: AD620 reikia dvigubų atsargų, tuo tarpu AD623 gali veikti su dvigubais arba pavieniais reikmenimis.Todėl AD620 gali būti pakeistas AD623, jei originalioje grandinėje naudojami dvigubos maitinimo šaltiniai.Dažnai galite pasirinkti AD623 dėl savo energijos vartojimo efektyvumo ir supaprastinto galios projektavimo, nes jis veikia su vienu tiekimu.Po tokio pakeitimo mikrovaldiklio lentos našumas išlieka stabilus ir toliau vykdo savo užduotis sklandžiai, užtikrinant patikimumą praktinėje programoje.

2. Ką atspindi AD620 kaiščiai?

P1 ir P8: išoriniai stiprinimo varžai

P2 ir P3: įvesties gnybtai

P6: išvesties terminalas

P4 ir P7: ± 5 V maitinimo šaltiniai

P5: atskaitos įtampos įvestis (400mV)

Ši specifinė PIN konfigūracija palengvina struktūrizuotus ir optimizuotus komponentų jungtis, užtikrinant nuoseklų našumą ir supaprastinant trikčių šalinimo procesus.

3. Kaip veikia AD620?

„AD620“ yra pagrįstas tradiciniu trijų opo ampų dizainu, tačiau apima reikšmingą našumo patobulinimų platų maitinimo diapazoną (± 2,3-± 18 V) ir mažą energijos suvartojimą (didžiausia 1,3 Ma srovė).Dėl šių savybių ji tinka mažos įtampos, mažos galios dizainui.Jo monolitinis kūrimo ir lazerio kalibravimas garantuoja aukštą tikslumą.Naudojant diferencialinį bipolinį įvestį per β procesą, pasiekiama mažesnė įvesties paklaidų srovė ir stabilizuoja kolektoriaus srovę per vidinius grįžtamąjį ryšį.Stiprinimo lygtis yra g = 49,4 kΩ / r_g + 1, kur R_G yra išorinis rezistorius, kontroliuojantis padidėjimą.Tai atspindi novatorišką elektronikos praktiką, pabrėžiant šiuolaikinio komponentų dizaino tikslumo ir efektyvumo svarbą.

4. Kokį signalą išeina AD620?

AD620, kaip reguliuojamas padidėjimo prietaisų stiprintuvas, pateikia įtampos signalą.Šis išėjimo universalumas ypač atkaklus programoms, kurioms reikalingas tikslus signalo amplifikavimas, pavyzdžiui, medicinos prietaisai ir pramoninio proceso valdymas.Jos gebėjimas pateikti tikslų signalo amplifikaciją pabrėžia jo vaidmenį palaikant aukštus našumo standartus rimtuose pritaikymuose.

5. Kodėl AD620 išėjimas visada yra neigiamas?

Jei išėjimas išliks neigiamas, nepaisant ± 5 V įvesties, keli veiksniai gali būti žaidžiami per dideliu padidėjimu ir grandinės disbalansu.Patikrinkite reguliuojamą rezistorių, susietą su stiprinimo kaiščiais, kad įsitikintumėte, jog jis atitinka duomenų lapo specifikacijas ir kad padidėjimas nėra per didelis, o tai gali sumažinti stiprinimo trukdžių signalų riziką.Išlaikydami vidutinį pelną pirmame etape ir subalansuodami pasipriešinimą šališkumui, galite efektyviai išspręsti signalo ištikimybės ir stabilumo problemas.Šie trikčių šalinimo būdai pabrėžia praktines signalo vientisumo palaikymo priemones analoginėse grandinėse.
