AD8130AR stiprintuvo vadovas: funkcijos, „Pinout“, programos ir duomenų lapas

Šis vadovas yra susijęs su „Ad8130AR“, greitaeigiu stiprintuvu.Jis skirtas paimti signalus iš susuktų porų kabelių (tokių, kurie dažnai naudojami tinkluose) ir paversti juos švariais, vieno tipo signalais, kuriuos gali naudoti kitos sistemos dalys.Šiame straipsnyje sužinosite, ką daro AD8130AR, kaip jis veikia viduje, kur galite juo naudotis ir kokias versijas galima rasti skirtingiems poreikiams.

Katalogas

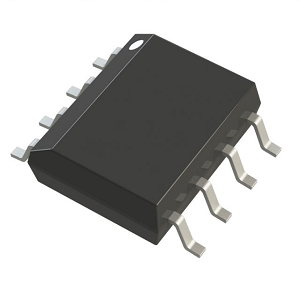

AD8130AR apžvalga

AD8130AR yra greitaeigis diferencialo imtuvo stiprintuvas, skirtas tiksliam signalo perdavimui virš susuktų porų kabelių.Kaip AD8129/AD8130 šeimos dalis, ji puikiai išskiria diferencialinius signalus į pavienius išėjimus su puikiu signalo ištikimybe.Esant plačiam −3 dB pralaidumui, kuris yra 270 MHz, o išskirtinis 1090 V/µs SLEW greitis, jis idealiai tinka perduoti analoginius ar skaitmeninius vaizdo įrašus ir greitaeigius duomenis.AD8130AR suteikia puikų įprasto režimo atmetimą, išmatuotą esant 94 dB esant žemiems dažniams, ir 70 dB esant 10 MHz dažniui, leidžiančiai efektyviai veikti net per pigių, neplautų kabelių.Jis palaiko plačią maitinimo šaltinį, nuo vieno +4,5 V iki dvigubų ± 12,6 V bėgių, leidžiančių naudoti įvairias sistemos įtampas, nereikalaujant izoliacijos transformatorių.„AD8130“ yra stabilus „Unity Gain“ ir geriausiai tinka aukšto lygio plotams, mažo stiprumo programoms.

Jei ieškote patikimų, aukštos kokybės imtuvo stiprintuvų, AD8130AR yra puikus pasirinkimas.Šiandien pateikite savo masinį užsakymą su mumis, kad jūsų greitaeigių sistemos būtų sklandžiai veikiančios, esant nuosekliam, mažai triukšmo signalo tvarkymui.

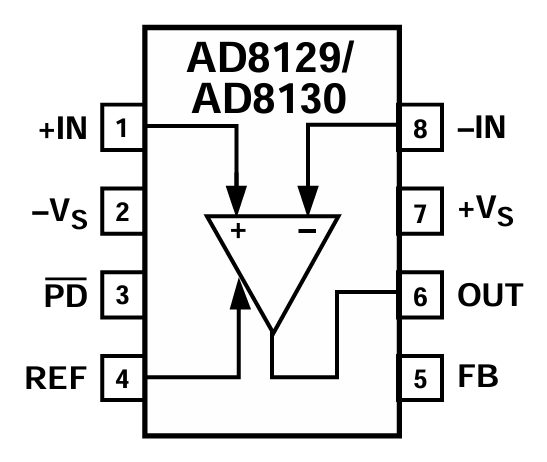

AD8130AR PIN konfigūracija

PIN kodo numeris	PIN vardas	Aprašymas
1	+In	Neapverčiamas įvestis (teigiamas diferencialo įvestis)
2	–VS	Neigiama maitinimo įtampa
3	Pd̅	Valdymas įjungimą („Active Low“)
4	Nuoroda	Etaloninė įtampos įvestis (nustato išvesties bendrąjį režimą)
5	Fb	Grįžtamojo ryšio kaištis (norint nustatyti padidėjimą ar stabilumą)
6	OUT	Stiprintuvo išvestis
7	+Vs	Teigiama maitinimo įtampa
8	–In	Invertaring įvestis (neigiamas diferencialo įvestis)

AD8130AR CAD modeliai

AD8130AR simbolis

AD8130ar pėdos

AD8130AR 3D modelis

AD8130AR funkcijos

Aukštas pralaidumas: „AD8130AR“ palaiko –3 dB pralaidumą 270 MHz, kai padidėja „Unity“, leisdamas jam valdyti greitus analoginius ir skaitmeninius signalus su minimaliu praradimu ar atidėliu.Dėl to jis tinka aukšto dažnio programoms, tokioms kaip vaizdo perdavimas ir greitaeigių duomenų nuorodos.

Greitas pasukimo greitis: Esant labai dideliam 1090 voltų per mikrosekundę greitis, stiprintuvas gali greitai reaguoti į greitus įvesties signalo pokyčius, užtikrindamas staigų signalo perėjimą ir sumažindamas greitai keičiančių bangos formų iškraipymus.

Puikus bendrojo režimo atmetimo santykis (CMRR): AD8130AR pasiekia 94 dB CMRR nuo DC iki 100 kHz, 80 dB esant 2 MHz ir 70 dB esant 10 MHz.Tai leidžia jam atmesti nepageidaujamą triukšmą ar trukdžius, kurie vienodai atsiranda abiejuose įėjimuose, net ir aukštais dažniais, kad būtų galima naudoti su nepaliestais susuktų porų kabeliais.

Didelė įvesties varža: Didelė jo įvesties varža užtikrina minimalų signalo šaltinio pakrovimą, išsaugo signalo vientisumą ir palengvina sąsają su kitomis grandinėmis.

Platus įvestis bendrojo režimo įtampos diapazonas: Platus paprastų režimų diapazonas reiškia, kad stiprintuvas gali priimti įvesties įtampas, kurios svyruoja daug aukščiau arba žemiau žemės be iškraipymų, net nenaudojant transformatorių.

Mažas įvesties triukšmas: AD8130AR palaiko mažą triukšmo grindį, todėl jis tinka tikslumams, tokiems kaip prietaisai ir medicinos prietaisai.

Mažas iškraipymas: Stiprintuvas siūlo labai mažus bendras harmoninis iškraipymas, matuojamas –79 dBC esant 1 V P-P signalui esant 5 MHz dažniui.Tai užtikrina tikslų signalo atkūrimą tokiose programose kaip vaizdo įrašas ar RF bazinės juostos perdavimas.

Platus maitinimo šaltinis : Jis gali veikti iš vieno tiekimo, pradedant nuo +4,5 V arba iš dvigubų atsargų iki ± 12,6 V, todėl suderinamumas yra suderinamas su plačia sistemos įtampos asortimentu ir pagerindamas dizaino pritaikomumą.

Funkcija išjungti: Integruotas įjungimo kaištis leidžia išjungti įrenginį, kai jo nereikia, išsaugojant energiją atliekant akumuliatorių ar energiją jautrias programas.

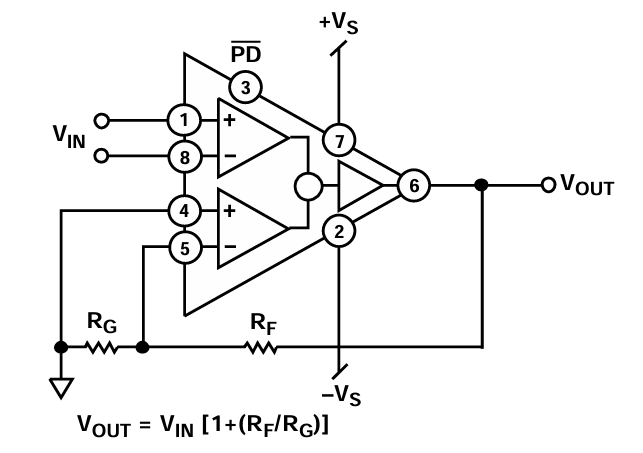

AD8130 bloko diagrama

Bloko diagrama iliustruoja AD8130 ir jos varianto AD8130AR vidinę struktūrą, kurios abu veikia kaip diferencialo imtuvo stiprintuvas.Įrenginio šerdyje yra du vidiniai diferencialiniai stiprintuvai, išdėstyti taip, kad apdorotų vieno tipo įvesties signalą (V_IN) ir sukuria diferencialinį išėjimą.Signalas patenka į 1 kaištį (neįvertinantis įvestis) ir teka per du suderintus vidinius stiprintuvus, kurie palaiko puikų bendrojo režimo atmetimą ir signalo ištikimybę.5 kaištis yra pagrįstas rezistoriumi RG, o grįžtamojo ryšio rezistorius RF jungia išvestį atgal prie apversto kelio, nustatydamas padidėjimą pagal formulę:

Šis grįžtamojo ryšio išdėstymas užtikrina stabilumą ir tikslią padidėjimo kontrolę.Galia tiekiama įrenginiui per 2 ir 7 kaiščius, kurie yra sujungti atitinkamai su neigiamais ir teigiamais tiekimo bėgeliais (-VS ir +VS).6 kaištis išveda galutinį sustiprintą signalą, o 3 kaištis (PD) leidžia valdyti maitinimo valdymą, kad būtų galima sutaupyti energijos, kai įrenginys nenaudojamas.Vidinė diferencinė architektūra sumažina iškraipymus ir išorinius trukdžius, todėl AD8130 serija yra tinkama reikalauti greitųjų programų, tokių kaip tikslus vaizdo signalo pasiskirstymas per susuktų porų linijas.

AD8130AR specifikacijos

Tipas	Parametras
Gamintojas	„Analog Devices Inc.“
Pakuotė	Vamzdis
Dalies būsena	Pasenęs
Stiprintuvo tipas	Diferencialas
Grandinių skaičius	1
Sukimo greitis	1100 V/µs
-3DB pralaidumas	290 MHz
Dabartinis - įvesties šališkumas	500 na
Įtampa - įvesties poslinkis	400 µV
Dabartinis - tiekimas	13 Ma
Dabartinė - išvesties / kanalo	40 Ma
Įtampa - tiekimo tarpas (min)	4.5 v
Įtampa - tiekimo tarpas (maks.)	25,2 v
Darbinė temperatūra	-40 ° C ~ 85 ° C.
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	8-SOIC (0,154 ", 3,90 mm plotis)
Tiekėjo įrenginių paketas	8-Soic
Bazinis produkto numeris	AD8130

AD8130AR programos

Greitaeigių diferencialinių linijų imtuvai

„AD8130ar“ yra skirtas gauti aukšto dažnio diferencialinius signalus, perduodamus virš susuktų porų kabelių.Puikus įprasto režimo atmetimas ir platus pralaidumas užtikrina, kad signalas išlieka švarus ir tikslus net tada, kai yra išorinis elektrinis triukšmas.Dėl to jis yra idealus naudojimui pramoninėje automatizavime, ryšių jungtyse ar aplinkoje, kur kelia susirūpinimą EMI ir „Crosstalk“.

Diferencialas iki vientiso konversijos

Daugelyje sistemų signalai yra perduodami skirtingai, kad būtų imunitetas triukšmo, tačiau norint tolesniam apdorojimui, reikia paversti vienpartiniais signalais.„AD8130AR“ tvarko šią konversiją su minimaliomis iškraipymo ir plačios įtampos atrama, įgalindama švarų ir efektyvų sąsają tarp diferencialinių išėjimų ir atskirų ADC, DSP ar analoginių sistemų.

Greitaeigių prietaisų stiprintuvai

Dėl savo didelės įvesties varžos, mažo triukšmo ir išskirtinio tiesiškumo, AD8130AR yra gerai pritaikytas prietaisų pritaikymui.Tai leidžia tiksliai nustatyti diferencinius matavimus ir amplifikaciją nepridedant sistemos triukšmo, todėl jis yra vertingas mokslinėse, medicininėse ar pramoniniame jutiklio sąsajose.

Lygio keitimo programos

AD8130AR yra platus įvesties bendrojo režimo įtampos diapazonas, leidžiantis jam perjungti įtampos lygį tarp sistemų, turinčių skirtingą žemės potencialą.Tai naudinga sistemose, kurios apima didelius atstumus arba jungiasi skirtingus galios domenus, nereikalaujant izoliacijos transformatorių ar papildomos aparatinės įrangos.

Analoginis ir skaitmeninis vaizdo signalo perdavimas

AD8130AR, turėdamas plačią pralaidumą ir mažus iškraipymus, idealiai tinka analoginiams ar skaitmeniniams vaizdo signalams perduoti ant susuktų porų kabelių.Jis išsaugo vaizdo aiškumą ir laiko vientisumą, todėl jis yra tinkamas vaizdo stebėjimo sistemoms, transliavimo įrangai ar mašinos matymo sąrankoms, reikalaujančioms tolimojo perdavimo.

Didelės spartos duomenų perdavimo sistemos

Duomenų ryšio sistemose svarbiausias rūpestis kelia signalo skilimą atstumu.„AD8130AR“ tai sušvelnina išlaikydamas aukštą signalo ištikimybę net per ilgą kabelio ilgį, užtikrinant, kad greiti skaitmeniniai signalai būtų nepažeisti.Tai puikus pasirinkimas tokioms sistemoms kaip „Ethernet“ per susuktą porą, duomenų gavimo įrenginius ar skaitmeninio valdymo plokštes.

AD8130AR panašios dalys

• AD8130arz-Reel

AD8130arz-Reel yra funkciškai identiškas AD8130AR, pasižymintis tuo pačiu 270 MHz pralaidumu, 1090 V/µs pasukimo greičiu ir dideliu CMRR.Pagrindinis skirtumas yra jo pakavimo formatu, ši versija yra be švino, ROHS reikalavimus atitinkančios ritės, tinkančios automatiniam SMT („Surface Monthe Technology“) mazgui.Tai idealiai tinka didelės apimties gamybos aplinkai, siekiančiai atitikti aplinkos apsaugą ir efektyvius gamybos procesus.

• AD8130armz-Reel

Šis variantas, AD8130armz-Reel, dalijasi visomis pagrindinėmis AD8130AR elektrinėmis savybėmis, tačiau yra mažame mažame kontūro pakete (MSOP-8), o ne standartiniame SOIC.„MSOP“ formatas siūlo mažesnį pėdsaką, todėl jis idealiai tinka kompaktiškam ar erdvėje suvaržytam PCB dizainui nepakenkiant našumui.Tai yra geriausias nešiojamų ar tankių įterptųjų sistemų pasirinkimas.

• AD8130armz-Reel7

„AD8130armz-Reel7“ yra tas pats įrenginys kaip „Armz-Reel“ versija, tačiau tiekiamas 7 colių juostos ir riba, optimizuota konkrečioms pasirinkimo ir vietos sistemoms.Jis išlaiko tas pačias greitas, mažo distizmo charakteristikas, siūlantis patogumą surinkimo linijoms, kurioms reikia griežtesnių ritės nuokrypių ar mažesnių partijų važiavimų.

AD8130AR pranašumai

Aktyvi grįžtamojo ryšio architektūra

Skirtingai nuo tradicinių OP-AMPS, AD8130AR naudoja aktyvų grįžtamojo ryšio dizainą, kuris atskiria įvesties ir grįžtamojo ryšio kelius.Tai sumažina signalo ir grįžtamojo ryšio sąveiką, pagerina stabilumą ir sumažina iškraipymus.Tai taip pat padidina įrenginio sugebėjimą atmesti bendrojo režimo triukšmą, todėl jis yra tinkamesnis diferencialiniam signalo apdorojimui dideliais atstumais.

Didelis pralaidumas ir pasukimo greitis

Stiprintuvas siūlo 270 MHz pralaidumą, o žaibišką greitą greitį-1090 V/µs.Šios charakteristikos leidžia jai valdyti greitus kraštus ir aukšto dažnio turinį su minimaliu vėlavimu ar signalo praradimu, todėl jis yra idealus programoms, tokioms kaip vaizdo perdavimas, RF bazinė juosta ar skaitmeninių ryšių sistemos.

Mažas iškraipymas ir triukšmas

Kai įvesties triukšmo lygis yra vos 12,5 NV/√Hz, o harmoniniai iškraipymai iki –79 dBC esant 5 MHz dažniui, AD8130AR užtikrina švarų, labai tikslumo signalo amplifikaciją.Dėl to jis yra idealus jautriems instrumentams ir tikslaus duomenų kaupimui.

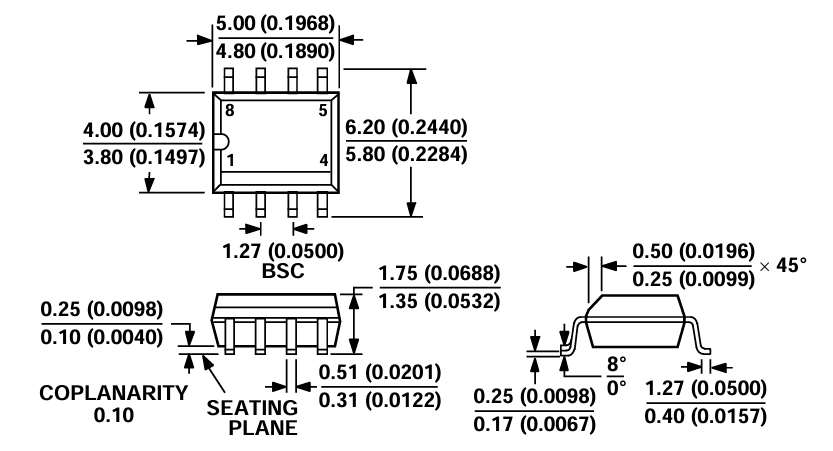

AD8130AR pakavimo matmenys

Pakuotės matmenys

Parametras	Matmuo (mm)
Kūno plotis	3.80 - 4.00
Kūno ilgis	4.80 - 5.00
Bendras plotis (su klientais)	5.80 - 6.20
Kūno aukštis	1,35 - 1,75
Švino žingsnis (tarpai tarp kaiščių)	1.27 (BSC)
Švino plotis	0,25 - 0,50
Švino storis	0,17 - 0,25
Švino ilgis (iš pakuotės)	0,40 - 1,27
STOCKOFF AUKŠTAS	0,10 - 0,25
Coplanarity	0,10 (maks.)
Švino lenkimo kampas	0 ° - 8 °

Paketo kontūras

AD8130AR gamintojas

„AD8130AR“ gamina „Analog Devices Inc.“ (ADI)-visame pasaulyje žinoma puslaidininkių įmonė, pripažinta už savo vadovavimą aukšto našumo analoginiame, mišraus signalo ir skaitmeninio signalo apdorojimo technologijose.Įkurta 1965 m. Ir jos būstinė yra Wilmingtone, Masačusetso valstijoje, ADI sukūrė tvirtą reputaciją teikdama tikslius komponentus, kurie galioja viską, pradedant pramonine automatizavimu ir prietaisais, baigiant ryšių infrastruktūra ir pažengusią vartotojišką elektroniką.Analoginiai įrenginiai pabrėžia kokybę, inovacijas ir ilgalaikį patikimumą, todėl jos komponentai, įskaitant AD8130AR patikimus sprendimus reikalaujančioje inžinerinėje aplinkoje.Turėdamas didelę dizaino palaikymą, tvirtą dokumentaciją ir įrodytą gamybos kompetenciją, ADI užtikrina, kad AD8130AR atitiktų griežtus signalo ištikimybės ir sistemos veikimo standartus.

Išvada

„AD8130AR“ yra protingas pasirinkimas, kai jums reikia patikimo stiprintuvo, kuris laiko signalus švarius, net per ilgus kabelius ar triukšmingose ​​vietose.Jis turi platų naudojimo būdą-nuo vaizdo sistemų ir greitųjų duomenų, kad būtų galima išbandyti įrangą ir jutiklius.Jis gerai veikia su skirtingais maitinimo šaltiniais ir yra kelių tipų pakuočių, kad tilptų įvairūs dizainai.Dėl stipraus jo našumo, mažo triukšmo ir patikimos kokybės iš analoginių įrenginių jis puikiai tinka visiems, kuriantiems greitą ir tikslią elektroniką.

Duomenų lapas PDF

AD8130AR duomenų lapai:

EOL švinas (PB)-nuo 2016 m. Spalio mėn.

AD8129/30.pdf
