ADM5170AP linijos tvarkyklės vadovas: Funkcijos, PINOUT, programos ir RS-232/RS-423 signalo konvertavimas

Šis vadovas yra apie „ADM5170AP“ - specialų lustą, padedantį siųsti signalus skaitmeninės komunikacijos sistemose.Daugiausia dėmesio skiriama tai, kaip šis lustas paima pagrindinius loginius signalus (pvz., TTL ar CMOS), ir paverčia juos stipresniais RS-232 arba RS-423 signalais, kad būtų galima geriau perduoti.Tai taip pat paaiškina, kaip ADM5170AP leidžia pasirinkti išvesties režimą, sureguliuoti signalo greitį ir efektyviai naudoti jį.Tai pabrėžia, kaip ši lustas palengvina ryšį ir aiškiai ir patikimai siųsti duomenis didesniais atstumais.

Katalogas

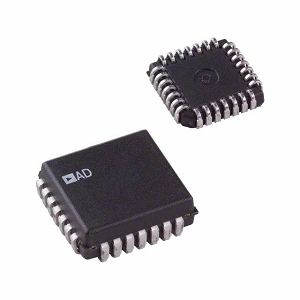

ADM5170AP apžvalga

ADM5170AP yra universalus aštuonkampio linijos tvarkyklė, pritaikyta skaitmeninių ryšių sistemoms, tvarkanti duomenų perdavimo greitį iki 116 kb/s.Vienareikšmiškai inžinerija priimti TTL arba CMOS įėjimus, kurie tada yra apverčiami ir išverčiami į RS-232E arba RS-423A signalo lygius.Šį lankstumą reglamentuoja režimo pasirinkimo įvestys MS+ ir MS -;Nustatymas abiem GND inicijuoja RS-423 operaciją, tuo tarpu MS+ prijungimas prie VDD ir MS-prie VSS įgalina RS-232 operaciją.Išėjimo pasukimo greitį galima tiksliai sureguliuoti nuo 10 V/µs iki 2,2 V/µs, jungiant išorinį rezistorių tarp SLEW greičio nustatymo (SRA) kaiščio ir GND, pritaikant įvairius kabelių ilgius ir tipus.Įrenginyje taip pat yra išvesties, kurias galima išjungti naudojant EN (įjungiamą įvestį) PIN kodą, leidžiantį pasidalyti bendrą išvesties liniją, kuri padidina sistemos dizaino lankstumą ir efektyvumą.„ADM5170AP“ integruoja mažos galios CMOS technologiją, apsaugą nuo išėjimo trumpojo jungimo ir TTL/CMOS suderinamų įėjimų, todėl tai yra idealus pasirinkimas greitaeigių modemų, kompiuterio I/O prievadų ir loginio lygio vertimo programų.

Jei galvojate apie savo sistemų atnaujinimą ar savo produktų linijos išplėtimą, ADM5170AP yra protingas pasirinkimas.Susisiekite su mumis šiandien, kad pateiktumėte birią užsakymą ir įsitikintumėte, kad jūsų atsargos patenkina paklausą su šiuo aukštos kokybės komponentu.

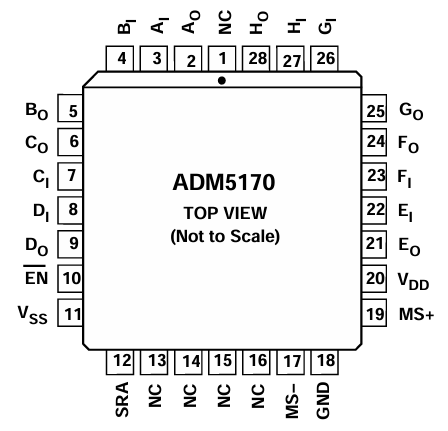

ADM5170AP PIN konfigūracija

Mnemoninis	Funkcija
VDd	Maitinimo šaltinis, +10 V ± 10%.
VSS	Maitinimo šaltinis, –10 V ± 10%.
GND	Žemės kaištis.Turi būti prijungtas prie 0 V.
AI ...HI	Skaitmeninis įvestis vairuotojams nuo A iki H.
AO ...HO	RS-232/RS-423 Išvestis iš vairuotojų A iki H.
En	Įgalinti kaištį.Kai aukštai, visi išėjimai yra 3 pažymėti.
MS+, MS-	Režimas Pasirinkite įvestis.Naudojamas išvesties lygiui valdyti sūpynės.Kai MS+ ir MS- prijungtas prie GND, pasirenkami RS-423A išvesties lygiai.Su MS+ prijungtas prie VDd ir MS - prijungtas prie VSS, Rs-232 Išėjimo lygiai yra sukurti.
SRA	Sukimo greičio pritaikymas.Išorinis rezistorius (nuo 2 kΩ iki 10 kω) prijungtas tarp šio kaiščio ir GND naudojamas išėjimo paslėpimui valdyti Greitis (10 V/µs iki 2,2 V/µs).

ADM5170AP CAD modeliai

ADM5170AP simbolis

ADM5170AP pėdsakas

ADM5170AP 3D modelis

ADM5170AP funkcijos

• Aštuoni vienos eilės vairuotojai: „ADM5170AP“ į vieną paketą sudaro aštuonios nepriklausomos linijos tvarkyklės, leidžiančios vienu metu naudoti kelis duomenų perdavimo kanalus.Ši funkcija yra naudinga sudėtingoms skaitmeninės komunikacijos sistemoms, kurioms reikalingi keli signalo išėjimai

• Standartų atitiktis: Šis įrenginys atitinka EIA RS-232E, RS-423A ir CCITT V.10/X.26 standartus, užtikrindamas, kad jis galėtų sklandžiai veikti įvairiose skaitmeninės komunikacijos sistemose ir yra suderinamas su tarptautiniais komunikacijos protokolais.

• Programuojamas pasukimo greitis: Galite pakoreguoti išėjimo pasukimo greitį nuo 10 V/µs iki 2,2 V/µs, sujungdami išorinį rezistorių tarp SLEW greičio reguliavimo (SRA) kaiščio ir žemės.Šis reguliavimas leidžia tiksliai suderinti signalo vientisumą atsižvelgiant į jungiamojo kabelio charakteristikas, sumažinant signalo atspindžius ir perdavimo klaidas.

• Plataus tiekimo įtampos diapazonas : ADM5170AP veikia su tiekimo įtampos diapazonu nuo 9 V iki 15 V, o nuo –9 V iki –15 V - VSS.Šis platus asortimentas naudoja įvairius maitinimo šaltinius, padidindamas įrenginio lankstumą skirtingose ​​sistemos konfigūracijose.

• Mažos galios CMOS technologija: Sukurtas su mažos galios CMOS technologija, ADM5170AP sumažina energijos suvartojimą iki 40 MW, kai išjungta.Ši savybė yra svarbi energijos taupymui sistemose, kurioms reikia ilgų darbo valandų ir tvarumo.

• 3 būsenų išėjimai: ADM5170AP išvesties kaiščius galima išjungti naudojant EN (įjungti įvesties) kaištį.Ši funkcija leidžia dalytis bendromis ryšių linijomis ir apsaugo nuo signalo trukdžių, todėl jis yra idealus sistemoms, kuriose keli vairuotojai dalijasi išvesties keliais.

• TTL/CMOS suderinami įėjimai: Linijos tvarkyklė priima ir TTL, ir CMOS įvesties lygius, siūlydama universalumą sąsajoje su įvairiomis logikos šeimomis.Ši funkcija supaprastina projektavimo procesą, pašalindama poreikį papildomai pakeisti lygį.

• Išėjimo trumpojo grandinės apsauga: Tai apima įmontuotą apsaugą nuo išvesties šortų, kurie padidina prietaiso patikimumą ir patvarumą, nes jis išvengia pažeidimų dėl atsitiktinių trumpų jungčių veikimo metu.

ADM5170AP bloko diagrama

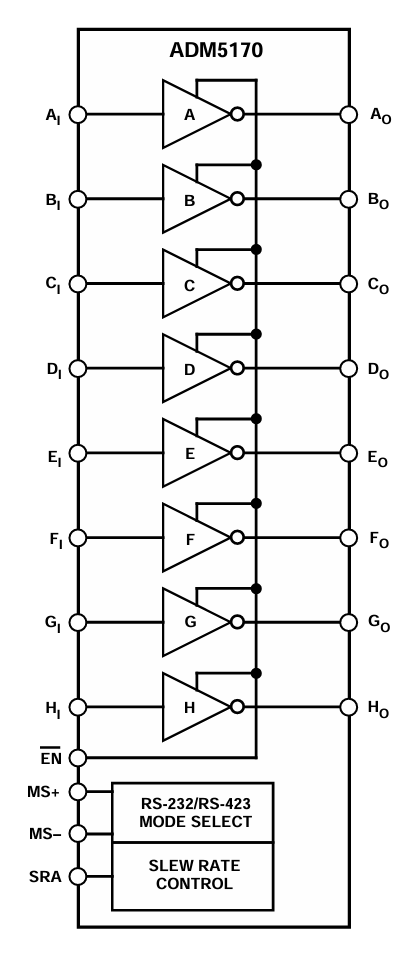

BLOCK DIAGRAMA iš ADM5170AP Iliustruoja jo, kaip aštuonkalnio linijos tvarkyklės, funkciją, tvarkant aštuonis įvesties ir išvesties signalo kanalus, pažymėtus A per H. Kiekvienas signalo įvestis (AI į HI) praeina per specialų apverstinės linijos tvarkyklę, kuri konvertuoja TTL/CMOS Įveskite signalus į atitinkamus linijos tvarkyklės išvesties lygius (AO - HO).Šie išėjimai gali veikti pagal RS-232 arba RS-423 standartus, atsižvelgiant į režimą, pasirinktą per MS+ ir MS-kaiščius. Režimas Pasirinkite Blokuokite diagramos apačioje perjungimo tarp RS-232 ir RS-423 signalizacijos lygius.

Be to, diagrama rodo a Sukimo greičio valdymas PIN kodas (SRA), leidžiantis sureguliuoti išvesties signalų pereinamojo laikotarpio greitį.Tai padeda valdyti signalo vientisumą ir elektromagnetinius trukdžius (EMI), ypač per ilgesnes perdavimo linijas. En PIN kodas yra įgalinimo valdymas, kuris vienu metu suaktyvina arba išjungia visus tvarkykles.Apskritai, ADM5170AP yra universali linijos tvarkyklės IC, naudojama skaitmeninių ryšių sistemose, skirtas palaikyti kelis standartus ir užtikrinti patikimą signalo perdavimą per serijinių duomenų nuorodas.

ADM5170AP specifikacijos

Tipas	Parametras
Gamintojas	„Analog Devices Inc.“
Pakuotė	Vamzdis
Dalies būsena	Pasenęs
Tipas	Vairuotojas
Protokolas	Rs232, Rs423
Vairuotojų/imtuvų skaičius	8/0
Duomenų sparta	116 kbps
Įtampa - tiekimas	9v ~ 15V
Darbinė temperatūra	-40 ° C ~ 85 ° C.
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	28-LCC („J-Lead“)
Tiekėjo įrenginių paketas	28-PLCC (11.51x11.51)
Bazinis produkto numeris	ADM5170

ADM5170AP išvesties režimo programavimas

„ADM5170AP“ lustas turi du išvesties režimus, kurie leidžia jam veikti su skirtingais įtampos standartais signalams siunčiant.Šie režimai yra:

1. Mažo išvesties režimas: Šis režimas atitinka RS-423A standartą, kuris naudojamas tiesmukams, nuo taško iki taško.Norėdami naudoti šį režimą, prijunkite režimo pasirinkite kaiščius, pažymėtus MS+ ir MS - tiesiai prie žemės (GND).Ši sąranka išlaiko žemesnį ir labiau kontroliuojamą įtampos lygį, o tai yra gerai siekiant išvengti trukdžių, kai linijos yra arti vienas kito.

2. Aukšto išvesties režimas: Šis režimas atitinka RS-232 standartą ir yra tinkamas scenarijams, kur kabeliai yra ilgi arba signalas turi nuvažiuoti toli, nes tai leidžia stipresnius ir aukštesnes įtampos signalus.Norėdami suaktyvinti šį režimą, prijunkite MS+ prie teigiamo maitinimo šaltinio (VDD) ir MS - prie neigiamo maitinimo šaltinio (VSS).Tai daro išvestį stipresnę, užtikrinant, kad signalas išliks aiškus didesniais atstumais.

Įvestys				Išėjimai
MS+	Ms-	En	Duomenys
GND	GND	0	0	5 V iki 6 V (RS-423)
GND	GND	0	1	–5 V iki –6 V (RS-423)
VDd	VSS	0	0	(VDD-3 V) (RS-232) ¹
VDd	VSS	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Aukštas z

ADM5170AP programos

Greitaeigių ryšių sistemos

ADM5170AP idealiai tinka greitųjų ryšių sistemoms dėl jos galimybių tvarkyti duomenų perdavimo greitį iki 116 kb/s.Dėl to jis puikiai tinka programoms, reikalaujančioms greito ir patikimo duomenų perdavimo tinkluose.

Kompiuterio I/O prievadai ir periferiniai įrenginiai

Ši linijos tvarkyklė plačiai naudojama sąveikaujant kompiuterio įvesties/išvesties prievadus ir periferinius įrenginius.Jo suderinamumas su TTL/CMOS lygiais ir RS-232E/RS-423A standartais užtikrina, kad jis gali sklandžiai integruoti su plačia kompiuterio aparatūros asortimentu, padidindamas ryšį ir duomenų srautą tarp įrenginių.

Greitaeigiai modemai

Atsižvelgiant į aukštą duomenų perdavimo greičio tvarkymą ir reguliuojamą pasukimo greitį, ADM5170AP yra puikus pasirinkimas greitųjų modemų programoms.Tai padeda efektyviai modifikuoti ir demoduliuoti duomenų signalus, užtikrinant aiškų ir nuoseklų interneto ryšį.

Spausdintuvai

Spausdintuvuose ADM5170AP padeda patikimai perduoti duomenis tarp kompiuterio ir spausdintuvo.Jos gebėjimas efektyviai perduoti duomenis didesniais atstumais be nuostolių užtikrina aukštos kokybės, greito spausdinimo operacijas.

Loginio lygio vertimas

Įrenginys taip pat vaidina vaidmenį loginio lygio vertime, konvertuodamas TTL arba CMOS įvesties lygius į RS-232E arba RS-423A išvesties lygius.Ši funkcija yra gera sistemose, kuriose įrenginiai veikia skirtingais logikos lygiais, užtikrinant suderinamumą ir veiksmingą ryšį įvairiuose elektroniniuose komponentuose.

ADM5170AP panašios dalys

• ADM560JRSZ

• ADM5170JP-Reel

• ADM560JRS

ADM5170AP pranašumai

Dvigubo protokolo palaikymas su režimu Pasirinkite

ADM5170AP leidžia pasirinkti tarp RS-232E ir RS-423A išvesties standartų, naudojant režimo pasirinkimo įvestis (MS+ ir MS-).Šis dvigubas suderinamumas suteikia lankstumo kuriant programą, tenkina įvairius komunikacijos reikalavimus ir nereikia papildomų komponentų.

Aštuoni nepriklausomi vairuotojai

Integruojant aštuonis vienos eilutės tvarkykles į vieną paketą, ADM5170AP sumažina kelių lustų poreikį, taupant vietą ir sumažinant sistemos dizaino sudėtingumą.Ši integracija yra naudinga aplinkoje, kurioje yra ribotas PCB nekilnojamasis turtas.

Plataus tiekimo įtampos diapazonas

Įrenginio gebėjimas veikti plačiame tiekimo įtampos diapazone (nuo 9 V iki 15 V - VDD, o –9 V - –15 V - VSS) daro jį pritaikomu įvairioms galios aplinkoms, padidindamas jo naudingumą įvairiose veiklos parametruose.

Mažos energijos suvartojimas

ADM5170AP, turinčioje mažos galios CMOS technologiją, sunaudoja mažiau energijos, ypač kai išjungta (tik 40 MW).Dėl šio energijos vartojimo efektyvumo jis tinka naudoti ten, kur reikia energijos apsaugos, pavyzdžiui, akumuliatorių valdomi įtaisai.

TTL/CMOS suderinami įėjimai

Jo suderinamumas su standartiniais TTL ir CMOS logikos lygiais užtikrina, kad ADM5170AP galėtų sklandžiai sąsają su plačia skaitmeninių sistemų asortimentu, nes tai pašalina poreikį keičiant lygį ir supaprastina sistemos dizainą.

Išėjimo trumpojo grandinės apsauga

Naudodamas integruotą apsaugą nuo išvesties šortų, ADM5170AP suteikia padidėjusį patvarumą ir patikimumą, apsaugą prietaisą ir sistemą nuo pažeidimų, kuriuos sukelia atsitiktiniai trumpi jungtys veikimo metu.

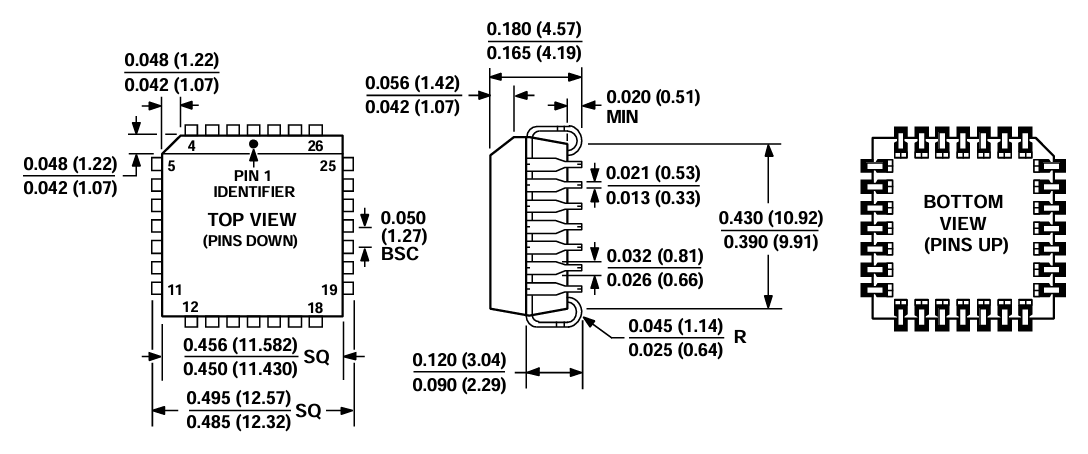

ADM5170AP pakavimo matmenys

Pakuotės matmenys

Parametras	Matmuo (mm)
Kūno plotis (min. - maks.)	12.32 - 12.57
Kūno ilgis (min. - maks.)	11.43 - 11.58
Kūno aukštis (min - maks.)	9.91 - 10.92
Švino span (min - max)	4.19 - 4.57
Švino žingsnis (tipiškas)	1.27
Švino storis (min. - maks.)	0,33 - 0,53
Švino plotis (min - maks.)	0,64 - 1,14
Išsaugotos aukštis (min)	0,51
Švino pečių plotis (min - maks.)	1.07 - 1,42
Kampinis spindulys (R) (min - maks.)	0,64 - 1,14

Paketo kontūras

ADM5170AP gamintojas

ADM5170AP gamina „Analog Devices Inc.“ (ADI), visame pasaulyje pripažintas aukšto našumo analoginio, mišraus signalo ir skaitmeninio signalo apdorojimo (DSP) integruotų grandinių projektavimo ir gamybos lyderis.Įkurta 1965 m. Ir jos būstinė yra Wilmingtone, Masačusetso valstijoje, ADI yra žinomas kaip pateikiantis pažangiausius puslaidininkių sprendimus, teikiančius programas įvairiose pramonės šakose, tokiose kaip ryšiai, pramoninė automatika, automobilių sistemos ir vartotojų elektronika.ADI patikimumo ir inovacijų reputacija atsispindi tokiuose komponentuose kaip ADM5170AP, kuris parodo bendrovės dėmesį į signalo vientisumą, mažą energijos suvartojimą ir sistemos lankstumą.Analoginiai įrenginiai užtikrina, kad kiekvienas produktas, įskaitant ADM5170AP, atitinka griežtus šiuolaikinių elektroninių sistemų kokybės ir našumo standartus.

Išvada

ADM5170AP siūlo gerai suapvalintą sprendimą skaitmeninės komunikacijos programoms, reikalaujančioms patikimo signalo konvertavimo ir protokolo lankstumo.Palaikant RS-232E ir RS-423A standartus, aštuonis nepriklausomus vairuotojų kanalus ir tokias funkcijas kaip programuojamas pasukimo greitis ir išėjimas įgalina valdyti, jis supaprastina dizaino integraciją įvairiose sistemose.Jo suderinamumas su TTL/CMOS įėjimais, mažos galios veikimu ir įmontuota apsauga nuo trumpojo jungimo dar labiau padidina jo naudingumą energijos jautrumo ir erdvės ribotoje aplinkoje.Remiantis analoginių įrenginių reputacija dėl kokybės ir inovacijų, ADM5170AP yra tvirtas pasirinkimas tiems, kurie siekia patikimų rezultatų serijinės komunikacijos programose.
