ADV7401KSTZ-140 VIDEO DECODER vadovas: Funkcijos, programos, specifikacijos ir duomenų lapas

Šis vadovas paaiškina viską, ką reikia žinoti apie ADV7401KSTZ-140.Jis veikia su daugybe vaizdo įrašų standartų, tokių kaip NTSC, PAL ir HD formatai, tokie kaip 720p ir 1080i.Jis taip pat tvarko aukštos skiriamosios gebos grafiką iki 1280 × 1024. Su greitais keitikliais, lanksčiomis išvesties parinktimis ir palaikymu skaitmeniniams vaizdo įrašams, tokiems kaip HDMI, ši lustas puikiai tinka naudoti televizoriuose, projektoriuose, AV sistemose ir vaizdo įrašų įrašymo įrenginiuose.Šis vadovas apžvelgia jūsų savybes, kaip jis veikia, kaip jį nustatyti ir kur jį galima naudoti.

Katalogas

ADV7401KSTZ-140 apžvalga

ADV7401KSTZ-140 yra sudėtingas vaizdo dekoderis ir RGB grafikos skaitmenintuvas iš analoginių įrenginių, skirtų valdyti įvairius vaizdo formatus, įskaitant PAL, NTSC ir Secam, ir paversti juos skaitmeniniu ITU-R Bt.656 formatu.Šis lustas išsiskiria dėl savo sugebėjimo iššifruoti komponentą RGB/YPRPB vaizdo signalus ir suskaitmeninkite RGB grafiką su skiriamąja geba iki 1280 × 1024 esant 75 Hz (SXGA).Jį įgalina keturi 10 bitų ADC, veikiantys imant imčių normą iki 140 MHz, užtikrinant aukštos kokybės vaizdo įrašą reikalaujančioms programoms.„AdV7401“ šeima apima keletą modelių, tokių kaip ADV7401BSTZ-110 ir ADV7401BSTZ-80, kurie palaiko atitinkamai mažesnes maksimalias ADC mėginių ėmimo greitis atitinkamai 110 MHz ir 80 MHz, leidžiant pasirinkti modelį, kuris atitiktų jų specifinius skiriamąją gebą ir veikimo reikalavimus.Šis lankstumas daro „AdV7401“ seriją „Premier Choice“, reikalaujančiu patikimų vaizdo įrašų apdorojimo galimybių.

Jei norite padidinti savo produktų rinkinį naudodamiesi aukštos kokybės vaizdo įrašų dekodavimu, labai rekomenduojame su savimi pateikti didelę tvarką „AdV7401KSTZ-140“.

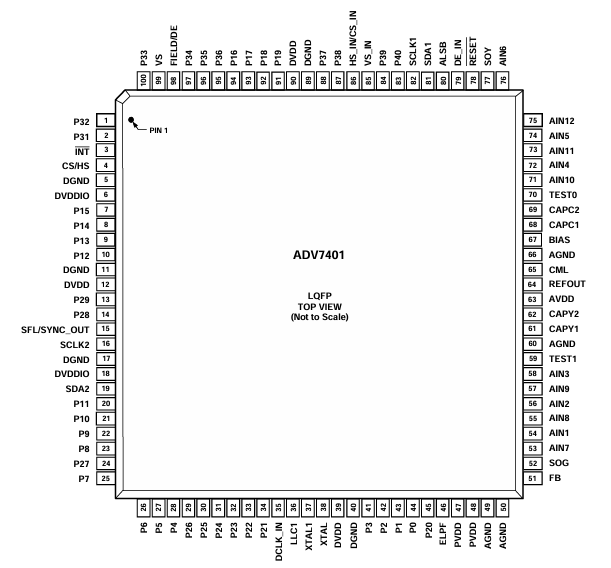

ADV7401KSTZ-140 PIN konfigūracija

Nr.	Mnemoninis	Tipas	Funkcija
5, 11, 17, 40, 89	DGND	G	Skaitmeninė žemė.
49, 50, 66	Agnd	G	Analoginė žemė.
6, 18	DVDDIO	P	Skaitmeninė I/O tiekimo įtampa (3,3 V).
12, 39, 90	DVDD	P	Skaitmeninė šerdies tiekimo įtampa (1,8 V).
63	Avdd	P	Analoginė maitinimo įtampa (3,3 V).
47, 48	PVDD	P	PLL tiekimo įtampa (1,8 V).
51	Fb	I	Greito jungiklio perdangos įvestis.Šis kaištis keičiasi iš CVBS ir RGB analoginiai signalai.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	AIN1 iki AIN12	I	Analoginiai vaizdo įvesties kanalai.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 - P9, nuo P12 iki P19	O	Vaizdo taškų išvesties prievadas.
33, 32, 31, 30, 29, 24, 14, 14, 13	P22 - P29	I/o	Vaizdo įrašo/išvesties prievadas.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	Nuo P0 iki P1, nuo P10 iki P11, nuo P20 iki P21, P31 iki P40	I	Vaizdo taškų įvesties prievadas.
3	Int	O	Pertraukti.Šis kaištis gali būti aktyvus žemas arba aktyvus aukštas. Kai SDP/CP būsenos bitai keičia, šis kaištis suaktyvina.Įvykių rinkinys Sukelia „Interrupt“ vartotoją.
4	HS/CS	O	HS yra horizontalus sinchronizacijos išėjimo signalas (SDP ir CP režimai).CS yra skaitmeninis sudėtinis sinchronizacijos signalas (ir gali būti Pasirinkta CP režimu).
99	Vs	O	Vertikalus sinchronizacijos išėjimo signalas (SDP ir CP režimai).
98	Laukas/DE	O	Lauko sinchronizacijos išvesties signalas (visas susipynęs vaizdo įrašas režimai).Šis kaištis taip pat gali būti įjungtas kaip duomenys įgalina signalą (DE) CP režime Norėdami leisti tiesioginį ryšį su HDMI/DVI TX IC.
81, 19	SDA1, SDA2	I/o	I²C prievado nuosekliųjų duomenų įvesties/išvesties kaiščiai.SDA1 yra duomenys Valdymo prievado eilutė ir SDA2 yra VBI skaitymo duomenų eilutė uostas.
82, 16	SCLK1, SCLK2	I	I²C prievado nuosekliojo laikrodžio įvestis (maksimalus laikrodžio greitis 400 kHz). SCLK1 yra valdymo prievado laikrodžio linija, o SCLK2 yra laikrodžio linija VBI duomenų skaitymo prievadas.
80	Alsb	I	Šis PIN kodas pasirenka I²C adresą, skirtą valdyti ADV7401 ir VBI skaitymo prievadai.ALSB Nustatykite logiką 0 Nustatykite rašymo adresą Valdymo prievadas 0x40 ir READBACT adresas VBI prievadui 0x21.Alsb Nustatykite aukštą loginę 0x23 VBI prievado skaitymo adresas.
78	Atstatyti	I	Sistemos nustatymo įvestis, aktyvus žemas.Mažiausias mažo atstatymo impulsas Norint iš naujo nustatyti ADV7401 grandinę, reikalingas 5 ms plotis.
36	LLC1	O	LLC1 yra „Pixel“ duomenų užraktas išėjimo laikrodis (Diapazonas yra nuo 12,825 MHz iki 140 MHz ADV7401KSTZ-140; 12,825 MHz iki 110 MHz ADV7401BSTZ-110;12.825 MHz iki 80 MHz už Adv7401BSTZ-80).
38	Xtal	I	Įvesties kaištis iki 28.63636 MHz kristalo arba gali būti perviršija išoriniu 3,3 V 28,63636 MHz laikrodžio osciliatoriaus šaltiniu iki laikrodžio ADV7401.
37	Xtal1	O	Šis kaištis jungiasi su 28.63636 MHz kristalu arba leidžia Ryšio su 3,3 V 28,63636 MHz laikrodžio osciliatoriumi, kuris bus naudojamas kaip a Laikrodis ADV7401.Kristalų režimu kristalas turi būti esminis.
46	ELPF	O	Rekomenduojamas išorinio kilpos filtras turi būti prijungtas Šis ELPF kaištis.
70	Testas0	NC	Šis kaištis turėtų būti paliktas nesusijęs arba surištas į Agnd.
59	Testas1	O	Šis kaištis turėtų būti paliktas nesusijęs.
15	SFL/SYNC_OUT	O	Panele dažnio užraktas (SFL).Šiame kaištyje yra a Serijinio išvesti Šis dekoderis yra prijungtas prie bet kokių analoginių įrenginių skaitmeninio vaizdo kodavimo įrenginio. „Sync_out“ yra supjaustytas sinchronizavimo išvesties signalas, prieinamas tik CP režime.
64	SUDĖTAS	O	Vidinė įtampos atskaitos išvestis.
65	CML	O	Vidaus ADC bendrojo režimo lygio kaištis (CML).
61, 62	„Capy1“, „Capy2“	I	ADC kondensatorių tinklas.
68, 69	CAPC1, CAPC2	I	ADC kondensatorių tinklas.
67	Šališkumas	O	Išorinis šališkumo nustatymo kaištis.Prijunkite rekomenduojamą Rezistorius (1,35 kΩ) tarp kaiščio ir žemės.
86	Hs_in/cs_in	I	Gali būti sukonfigūruotas CP režimu kaip skaitmeninis HS įvesties signalas arba skaitmeninis CS įvesties signalas, naudojamas laiko nustatymui 5 laiduose arba 4 laidų RGB režimas.
85	Vs_in	I	VS įvesties signalas.Naudojamas CP režime 5 laidų laiko nustatymo režimui.
79	De_in	I	Duomenys įgalina įvesties signalą.Naudojamas 24 bitų skaitmeniniame įvestyje prievado režimas (pavyzdžiui, apdoroti 24 bitų RGB duomenis iš DVI RX IC).
35	Dclk_in	I	Laikrodžio įvesties signalas.Naudojamas 24 bitų skaitmeninio įvesties režimu (pavyzdžiui, 24 bitų RGB duomenų apdorojimas iš DVI RX IC) ir taip pat Skaitmeninis CVBS įvesties režimas.
52	Sog	I	Sinchronizuoti žalią įvestį.Naudojamas įterptame sinchronizavimo režime.
77	Soja	I	Sinchronizavimas prie „Luma“ įvesties.Naudojamas įterptame sinchronizavimo režime.

ADV7401KSTZ-140 funkcijos

• Greita analoginė-skaitmeninė konversija: ADV7401KSTZ-140 yra aprūpinti keturiais 10 bitų analoginių ir skaitmeninių keitiklių (ADC), kurie gali veikti imties greičiu iki 140 MHz.Ši galimybė leidžia jai efektyviai skaitmeninti didelės skiriamosios gebos vaizdo signalus, todėl jis yra tinkamas patobulintoms vaizdo įrašų apdorojimo programoms.

• Universalus analoginis įvesties multiplekseris: Šiame įrenginyje yra 12 kanalų analoginis įvesties multiplekseris, į kurį įeina „Scart Fast Blank“ palaikymas.Ši funkcija leidžia sklandžiai perjungti įvairius analoginius vaizdo šaltinius, patenkinant įvairius vaizdo sistemų įvesties reikalavimus.

• Išsamus vaizdo standartinis palaikymas: ADV7401KSTZ-140 palaiko platų vaizdo spalvų standartų asortimentą, įskaitant NTSC, PAL ir SECAM.Tai taip pat gali apdoroti komponentus vaizdo formatus, tokius kaip 525p, 625p, 720p ir 1080i, užtikrinant suderinamumą su įvairiais globaliais vaizdo formatais ir rezoliucijomis.

• Grafikos skaitmeninimas: Geba suskaitmeninti RGB grafiką iki 1280 × 1024, esant 75 Hz (SXGA), skiriamąją gebą, ADV7401KSTZ-140 yra idealus programoms, kurioms reikalingas didelės skiriamosios gebos grafikos apdorojimas, pavyzdžiui, pažangias stebėjimo sistemas ir skaitmeninius ženklus.

• Išplėstinė spalvų erdvės konversija: Įrenginyje yra 3 × 3 spalvų ir erdvės konversijos matrica, palengvinanti lanksčią konversiją tarp skirtingų spalvų erdvių, tokių kaip YCRCB su RGB ir atvirkščiai.Ši funkcija puikiai tinka išlaikyti spalvų tikslumą ir kokybę daugialypės terpės programose.

• Skaitmeninis įvesties prievadas: ADV7401KSTZ-140 apima 24 bitų skaitmeninio įvesties prievadą, kuris palaiko DVI/HDMI imtuvo ICS duomenis.Ši funkcija padidina lusto suderinamumą su šiuolaikiniais skaitmeniniais vaizdo įrašų šaltiniais, leidžiančia ją integruoti į platų skaitmeninių daugialypės terpės sistemų asortimentą.

• Programuojamos išvesties sąsajos : Jis siūlo programuojamą išvesties sąsają, kurią galima nustatyti iki 12 bitų 4: 4: 4 arba 8 bitų 4: 2: 2 dvigubo duomenų perdavimo spartos (DDR) pikselių išvesties formatai.Šis lankstumas užtikrina, kad išvestį būtų galima pritaikyti atsižvelgiant į konkrečius programų poreikius, nesvarbu, ar tai būtų transliavimo įranga, ar elektronika.

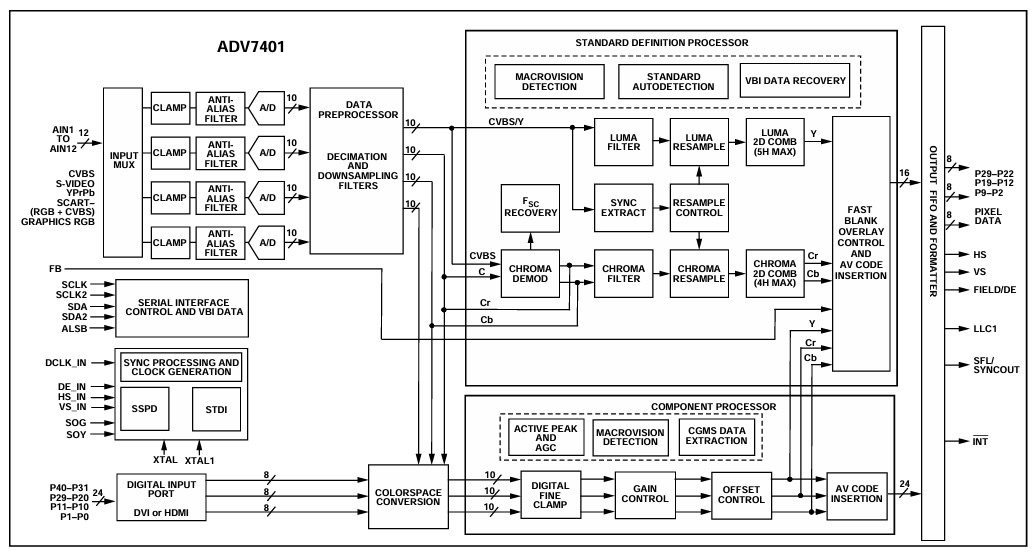

ADV7401KSTZ-140 BLOCK DIAGRAMA

Diagrama ADV7401KSTZ-140 Iliustruoja šio patobulinto vaizdo dekoderio ir skaitmeninimo priemonių vidinius funkcinius blokus, pabrėžiant, kaip jis apdoroja įvairius analoginius vaizdo signalus į skaitmeninę išvestį.Lustas palaiko kelis įvesties formatus, tokius kaip CVBAr S-VideoAr YPBPR, ir RGB, visi nukreipti per įvesties mux, kuris pasirenka tarp 12 analoginių įėjimų (AIN1 į AIN12).Kiekvienas pasirinktas signalas praeina per a Spaustukas ir Anti-alias filtras Norėdami paruošti signalą skaitmeninti vienu iš integruotų 10 bitų analoginių-skaitmeninių keitiklių (A/D).

Suskaitmeninus, signalai apdorojami Duomenų išankstinis procesorius, tai apima Dešimtainė ir Sumažėjimo filtrai Norėdami sumažinti duomenų perdavimo greitį ir paruošti signalus tolesniam skaitmeniniam apdorojimui.Priklausomai nuo įvesties tipo, vaizdo įrašas gali būti apdorojamas per Standartinis apibrėžimo procesorius arba Komponentų procesorius. SD Procesorius tvarko sudėtinius ir S-Video signalus, atlikdamos tokias užduotis kaip Chromos demoduliacijaAr Luma ir chromos filtravimasAr Šukų filtravimas, ir Rezultatas, užtikrinant aiškų skaistų ir chrominavimo komponentų atskyrimą.Tai taip pat apima tokias funkcijas kaip Makrovizijos aptikimas ir VBI duomenų atkūrimas.

Komponentiniam vaizdo įrašui Komponentų procesorius yra atsakingas už tokias operacijas Įgyti kontrolęAr Poslinkio pataisa, ir Aktyvi smailė ir AGC Koregavimai.Tai apima CGMS ir Makrovizija Duomenų aptikimas dėl apsaugos nuo kopijos atitikties.Be to, yra „Colorspace“ konvertavimas prisitaikyti YCBCR arba RGB signalai į reikiamą išvesties formatą.Visi apdoroti signalai suartėja Išvestis FIFO ir Formatter, kur jie yra suderinti, suformatuoti ir sinchronizuoti prieš išvedant kaip skaitmeninius pikselių duomenis kartu su sinchronizacijos signalais, tokiais kaip HSAr VsAr Laukas/DE, ir kiti.Diagrama taip pat rodo palaikymą DVI arba HDMI įvestis per 8 bitų skaitmeninį prievadą ir įterpti Serija Sąsajos valdymas Ryšiui ir konfigūracijai.

ADV7401KSTZ-140 specifikacijos

Tipas	Parametras
Gamintojas	„Analog Devices Inc.“
Pakuotė	Dėklas
Dalies būsena	Aktyvus
Funkcija	Dekoderis, skaitmenintuvas
Paraiškos	Vartotojo vaizdo įrašas
Standartai	ITU-R BT.656, NTSC, Pal, Secam
Valdymo sąsaja	Serija
Įtampa - tiekimas	1,65 V ~ 3,6 V.
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	100-LQFP
Tiekėjo įrenginių paketas	100-LQFP (14x14)
Bazinis produkto numeris	ADV7401

ADV7401KSTZ-140 programos

Aukštos raiškos televizoriai (HDTV)

ADV7401KSTZ-140 naudojamas įvairių tipų HDTV, įskaitant LCD, DLP ™, plazmos ir CRT modelius, kad būtų galima iššifruoti ir apdoroti įvairius vaizdo signalus.Dėl sugebėjimo tvarkyti kelis transliavimo standartus ir formatus, tai yra svarbus komponentas, užtikrinantis plačią suderinamumą ir aukštos kokybės vaizdo įrašų išvestį televizijos technologijoje.

Projektoriai

Šis vaizdo dekoderis yra neatsiejamas tiek LCD, tiek DLP projektoriuose, kur jis padidina vaizdo apdorojimo galimybes.Tai leidžia projektoriams tiksliai pateikti aukštos skiriamosios gebos turinį, todėl jis yra idealus tiek namų kino nustatymams, tiek profesionalioms pristatymo aplinkai.

Sanduotos dėžutės (STB) su asmeniniu vaizdo įrašymo įrenginiu (PVR)

„Set-top“ dėžutėse ADV7401KSTZ-140 palengvina įvairių vaizdo formatų dekodavimą, kad būtų galima peržiūrėti ir įrašyti turinį iš skirtingų šaltinių.Ši funkcija palaiko asmeninių vaizdo įrašymo įrenginių funkcionalumą, lanksčią peržiūros ir įrašymo parinktis.

Garso ir vaizdo imtuvai (AVRS)

Lustas sustiprina garso ir vaizdo imtuvus, integruodama patikimas vaizdo dekodavimo galimybes su garso valdymu.Ši integracija yra naudinga AVR, naudojamoms namų pramogų sistemose, teikiant vientisą garso ir vaizdo patirtį viename įrenginyje.

Multiformat skenavimo keitikliai

ADV7401KSTZ-140 yra naudojamas daugiaformatų nuskaitymo keitikliuose, kad padėtų konvertuoti vaizdo signalus tarp įvairių formatų ir skiriamosios gebos.Ši programa puikiai tinka užtikrinti suderinamumą ir palaikyti vaizdo kokybę įvairiose rodymo technologijose ir standartuose.

DVD įrašymo įrenginiai su laipsnišku nuskaitymo įvesties palaikymu

DVD įrašymo įrenginiuose ADV7401KSTZ-140 vaidina svarbų vaidmenį dekoduojant ir skaitmeninant gaunamus vaizdo signalus, palaikant progresyvių nuskaitymo įvestis.Ši galimybė leidžia DVD įrašymo įrenginiams fiksuoti ir saugoti aukštos kokybės vaizdo įrašų turinį, sustiprinant bendrą įrašymo kokybę.

ADV7401KSTZ-140 Panašios dalys

• ADV7401BSTZ-110

• ADV7401WBSTZ-110

• ADV7441ABSTZ-110

ADV7401KSTZ-140 programavimo veiksmai

1. Pasirinkite tinkamą pirminį režimą (PROM_MODE) ir vaizdo standartą (VID_STD): Pagrindinis režimo ir vaizdo standartinis pasirinkimas yra svarbus, nes jis nustato, kaip ADV7401KSTZ-140 aiškina gaunamą vaizdo signalą.„Prim_mode“ registre nurodomas pirminis vaizdo įrašo įvesties formatas (pvz., NTSC, Pal), o VID_STD registre nurodoma standartinė informacija (pvz., 525i, 625i).Teisingai nustatydami šiuos registrus, vaizdo dekoderis gali tvarkyti konkrečius įvesties signalo atributus, tokius kaip kadrų dažnis ir skiriamoji geba.

2. Konfigūruokite užrakto laikrodį („Latch_Clk“): Užrakto laikrodžio nustatymas yra svarbus norint sinchronizuoti vaizdo duomenų apdorojimą.Programuodami „LATCH_CLK“ registrą, sureguliuojate duomenų skląsčio laiką, kad jis atitiktų įvesties vaizdo įrašo pikselio laikrodžio dažnį.Šis žingsnis yra svarbus siekiant užtikrinti, kad vaizdo dekoderis teisingai užfiksuotų ir apdoroja kiekvieną pikselį tinkamu laiku, išvengiant laiko problemų ar duomenų sugadinimo.

3. Nustatykite PLL daliklio santykį: Šis žingsnis apima rankiniu būdu PLL (fazių užrakintos kilpos) daliklio santykio nustatymą, kad būtų galima generuoti teisingą taškų laikrodžio išvestį iš nurodyto įvesties dažnio.Įgalinę rankinį valdymą (PLL_DIV_MAN_EN) ir programuojant PLL_DIV_RATIO, galite tiksliai sureguliuoti išvesties taškų laikrodį, kad atitiktų konkrečius jūsų ekrano ar tolesnės apdorojimo sistemos poreikius.Šis tikslus valdymas yra tinkamas išlaikyti signalo vientisumą ir sinchronizaciją vaizdo įrašų apdorojimo grandinėje.

4. Konfigūruokite VCO diapazono ir PLL įkrovimo siurblio parametrus: VCO (įtampos kontroliuojamo osciliatoriaus) diapazono nustatymas ir PLL įkrovos siurblio sureguliavimas yra svarbus stabilizuojant sugeneruoto pikselio laikrodžio dažnį.„VCO_RANGE“ ir „PLL_QPUMP“ registrai leidžia jums optimizuoti PLL veikimą įvairiomis darbo sąlygomis, užtikrinant, kad išvesties laikrodis išliks stabilus ir laikantis būtinų patikimų vaizdo dekodavimo specifikacijų.

5. Nustatykite laisvos linijos ilgį (FR_LL): Tais atvejais, kai vaizdo įvestis prarandama ar nutraukta, laisvo valdymo linijos ilgio nustatymas padeda išlaikyti nuoseklų išvestį, nurodant linijos ilgį laisvojo valdymo režimu.Apskaičiuodamas ir nustatant FR_LL registrą pagal numatomą eilutės periodą, ADV7401KSTZ-140 gali tęsti vaizdo kadrus su teisingu laiku, o tai tinka programoms, kurioms reikalingas nuolatinis vaizdo įrašas.

ADV7401KSTZ-140 Privalumai

Universalus formato suderinamumas

„AdV7401KSTZ-140“ išsiskiria dėl savo galimybių palaikyti įvairius vaizdo standartus, įskaitant NTSC, PAL, SECAM ir aukštos raiškos formatus, tokius kaip 720p ir 1080i.Jis gali tvarkyti RGB grafiką iki SXGA skiriamąja geba.Šis platus suderinamumas leidžia naudoti lustą įvairiose programose, nesijaudinant dėl ​​formato apribojimų.

Aukštos kokybės vaizdo įrašų apdorojimas

Su keturiais 10 bitų ADC, kurie gali imti iki 140 MHz, ADV7401KSTZ-140 užtikrina aukštos kokybės vaizdo įrašų apdorojimą.Ši galimybė leidžia jai užfiksuoti ir konvertuoti vaizdo signalus padidintu aiškumu ir spalvų tikslumu, suteikiant puikų vaizdo įrašų atkūrimą.Tai naudinga programoms, kai svarbi vaizdo kokybė, pavyzdžiui, atliekant medicininius vaizdus, ​​didelės raiškos transliavimo ir saugumo stebėjimo sistemas.

Supaprastintas sistemos dizainas

Integruojant vaizdo įrašų dekodavimą ir RGB grafikos skaitmeninimo funkcijas į vieną lustą, ADV7401KSTZ-140 supaprastina bendrą sistemos dizainą.Ši integracija sumažina komponentų skaičių, reikalingą projektavimo etape, todėl sutaupys tiek medžiagų, tiek surinkimo išlaidų.Tai taip pat padidina sistemos patikimumą dėl mažiau sujungimų ir galimų gedimo taškų, todėl tai yra efektyvus sprendimas sudėtingoms daugialypės terpės sistemoms.

Lanksčios išvesties parinktys

Įrenginys siūlo lanksčias išvesties sąsajas, galinčias palaikyti tiek 12 bitų 4: 4: 4 ir 8 bitų 4: 2: 2 dvigubo duomenų perdavimo spartos (DDR) pikselių formatus.Šis lankstumas suteikia galimybę pritaikyti išvesties formatą, atsižvelgiant į jų specifinius taikymo reikalavimus, nesvarbu, ar jiems reikia aukštos spalvų ištikimybės skaitmeniniams ženklams, ar optimizuoti vaizdo įrašų sąsajų pikselių formatai.Šis pritaikomumas užtikrina, kad ADV7401KSTZ-140 gali būti veiksmingai naudojamas įvairiuose galutiniuose vartotojuose.

Patikimas našumas įvairiomis sąlygomis

Sukurtas norint veikti pramoninėje temperatūros diapazone nuo –40 ° C iki +85 ° C, ADV7401KSTZ-140 yra sukurtas patikimai atlikti įvairiose aplinkos sąlygose.Dėl tokio patikimumo jis tinka naudoti lauko programose, pramoniniame parametruose ir kituose scenarijuose, kur susirūpinimas kelia temperatūros svyravimus.Norėdami išlaikyti nuoseklų našumą, galite pasikliauti įrenginiu, neatsižvelgiant į šiluminius iššūkius, kurie gali kilti veiklos aplinkoje.

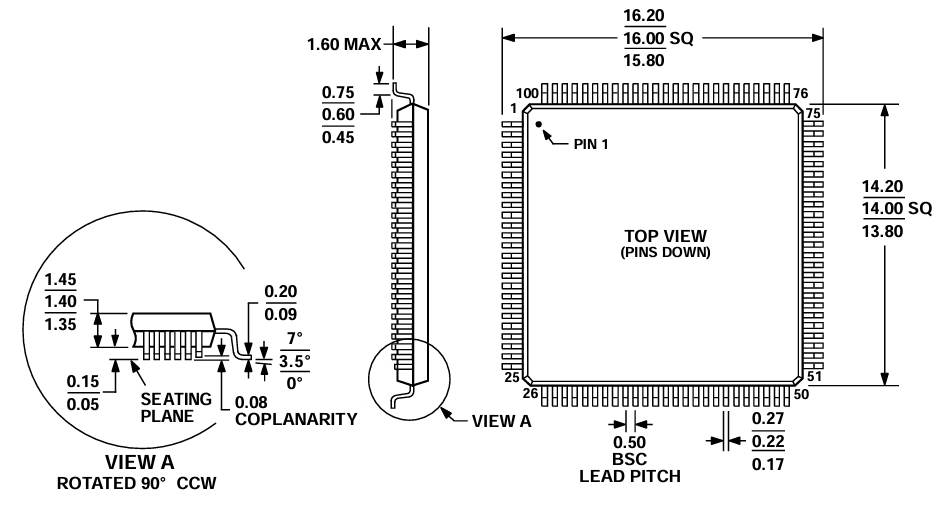

ADV7401KSTZ-140 Pakuotės matmenys

Pakuotės matmenys

Parametras	Matmuo (mm)
Kūno dydis (tipiškas)	14.00 × 14.00
Kūno dydis (min - maks.)	13.80 - 14.20
Bendras švino tarpas (Min - Maks)	15.80 - 16.20
Pakuotės aukštis (maksimalus)	1.6
Kūno aukštis (min - maks.)	1,35 - 1,45
Švino plotis (min - maks.)	0,17 - 0,27
Švino žingsnis (pagrindinis tarpas)	0,5
Švino atrakcionų aukštis	0,05 - 0,15
Švino kampo diapazonas	0 ° - 7 °
Švino koplanariškumas (maksimalus)	0,08

Paketo kontūras

ADV7401KSTZ-140 Gamintojas

ADV7401KSTZ-140 yra sudėtingas daugiaformato vaizdo dekoderis ir grafikos skaitmeniklis, kurį gamina naudojant „Analog Devices Inc.“, garsus puslaidininkių pramonės lyderis.Žinomi dėl savo naujovių ir patikimumo, analoginiai įrenginiai specializuojasi kurdama ir gamindami daugybę integruotų grandinių, skirtų signalo apdorojimo programoms.Bendrovės kompetencija užtikrina, kad ADV7401KSTZ-140 galėtų pristatyti aukštos kokybės vaizdo dekodavimą, palaikant įvairius vaizdo formatus ir daugialypės terpės programų standartus.

Išvada

ADV7401KSTZ-140 išsiskiria kaip patikimas ir lankstus sprendimas reikalaujant vaizdo signalo apdorojimo užduočių reikalavimo.Palaikant kelis pasaulinius vaizdo standartus, didelės skiriamosios gebos RGB skaitmeninimą, programuojamus išvesties formatus ir eksploatavimą pramoninės temperatūros diapazonuose, jis suteikia patikimumą ir našumą tiek vartotojų, tiek profesinėje aplinkoje.Šis dekoderis/skaitmenintuvas, skirtas tobulinti daugialypės terpės sistemas, supaprastinti dizaino architektūrą ar užtikrinti suderinamumą įvairiais formatais, siūlo naudą.ADV7401KSTZ-140 išlieka universalus ir ateityje paruoštas integruotų vaizdo programų komponentas.
