AT89S52-24PU mikrovaldiklis: alternatyvos, „Pinout“ ir „DataSheet“

Šiame straipsnyje nagrinėjamas AT89S52-24PU mikrovaldiklis, pabrėžiantis jo ypatybes, praktinį naudojimą ir tai, kaip jis efektyviai tvarko galią ir našumą reikalaujančiose programose.Šis prietaisas, garsėjantis 8k baitais „Flash“ atminties ir mažos energijos suvartojimo, yra idealus, siekiantis subalansuoti energijos vartojimo efektyvumą su patikimu funkcionalumu akumuliatoriais maitinamuose įrenginiuose.

Katalogas

1. Kas yra AT89S52-24PU?

2. AT89S52-24PU PIN konfigūracija

3. AT89S52-24PU simbolis, pėdsakas ir CAD modelis

4. AT89S52-24PU savybės

5. AT89S52-24PU Techninės specifikacijos

6. AT89S52-24PU Panašios dalys

7. Funkcinė bloko schema AT89S52-24PU

8. „Flash“ atminties programavimas (lygiagretus režimas

9. „Flash“ atminties patikrinimas (lygiagretus režimas

10. „Flash“ atminties serijos atsisiuntimas

11. AT89S52-24PU alternatyvos

12. AT89S52-24PU programos

13. paketas AT89S52-24PU

14. AT89S52-24PU Gamintojo informacija

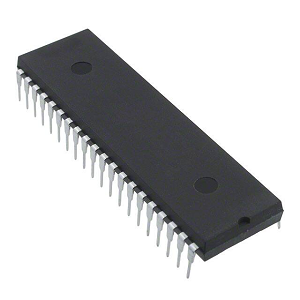

Kas yra AT89S52-24PU?

AT89S52-24PU Mikrovaldiklis yra labai lankstus įrenginys, kuris integruoja 8 bitų procesorių su programuojama „Flash“ atmintimi ant vieno lusto.Pasinaudodamas pažangiomis „Atmel“ nestabiliomis atminties technologijomis, šis mikrovaldiklis palaiko suderinamumą su gerbiamu 80c51 instrukcijų rinkiniu.Jo perprogramuojama luste „Flash“ patenkina įvairius įvairių įterptųjų valdymo sistemų poreikius tokiu būdu, kuris yra ir efektyvus, ir ekonomiškai efektyvus.„Microcontroller“ pasižymi 8K „Flash“ ir 256 baitų RAM, suteikiančiu didelę talpą sudėtingam programavimui ir maitinimui pritaikant programas, reikalaujančias sudėtingo duomenų apdorojimo.32 bendrosios paskirties I/O linijų įtraukimas siūlo universalumą, kad būtų galima sujungti platų periferinių įrenginių asortimentą.

Su trimis 16 bitų laikmačiu/skaitikliais AT89S52-24PU palaiko tikslias laiko funkcijas, kurios yra neįkainojamos duomenų apdorojimo ir valdymo parametrams.Dvigubi duomenų rodyklės padidina duomenų tvarkymo efektyvumą, efektyviai palaikydami greito duomenų perdavimo scenarijus.„Watchdog Timer“ prideda patikimumo sluoksnį, iš naujo nustatant sistemą programinės įrangos nelygumų metu-funkciją, kurią puoselėja sektoriai, teikiantys pirmenybę ilgalaikiam sistemos vientisumui.Mikrokontrolerio talpa statiniam veikimui įvairiais dažniais padeda subalansuoti našumą su energijos suvartojimu.Galimos energijos taupymo režimų, įskaitant tuščiąja eiga ir išjungimu, yra jo tinkamumas akumuliatoriaus valdomoms programoms, užtikrinant atminties turinio išlaikymą įjungimo fazių metu.Šios savybės susiję su energijos vartojimo efektyvumo problemomis, kurias patvirtina jos priėmimas nešiojamuose ir nuotoliniu būdu valdomuose įrenginiuose.

AT89S52-24PU PIN konfigūracija

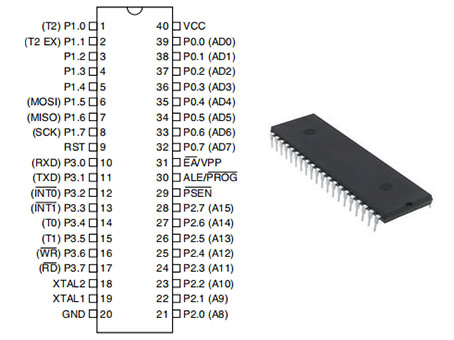

AT89S52-24PU Pinout

PIN kodas Nr	PIN vardas	Aprašymas
1-8	1 prievadas	1 sąsaja turi vidinius ištraukimus ir yra 8 bitų Dvikryptis I/O prievadas.Keturios TTL įėjimai gali būti kriauklės/šaltinis 1 prievade išvesties buferiai.Kai 1s parašyta į 1 prievado kaiščius, vidiniai ištraukimai Patraukite juos aukštai, leisdami juos naudoti kaip įėjimus.Dėl vidaus Ištraukos, 1 prievado kaiščiai, kurie išoriškai nustumiami žemai, šaltinio srovė (IIL) kaip įvestys.Be to, kaip parodyta lentelėje, galima nustatyti P1.0 ir P1.1 būti laikmačio/skaitiklio 2 išorinio skaičiaus įvestimi (P1.0/T2) ir Laikmatis/skaitiklis 2 trigerio įvestis (P1.1/T2EX).Blykstės metu Programavimas ir patikrinimas, 1 prievadas taip pat gauna žemos eilės adresą baitai.
9	RST	Įvestis turėtų būti iš naujo.O osciliatorius yra Dviejų mašinų ciklų kaiščio aukštas funkcionavimas iš naujo nustato įrenginį. Po to, kai pasibaigė budėtojas laikotarpiai.Ši funkcija gali būti išjungta naudojant „Drampe“ bitą SFR AUXR (adresas 8EH).RESET ATSA GARGAS.
10-17	3 prievadas	3 prievadas yra vidinis ištraukimas 8 bitų dvikryptis I/O uostas.Keturias TTL įėjimus galima nuskandinti arba įsigyti naudojant prievado 3 išėjimo buferius. Kai 1s parašyta į 3 prievadų kaiščius, vidiniai ištraukimai juos pakelia aukštai, leidžiant juos naudoti kaip įvestis.Dėl ištraukimo 3 prievado kaiščiai yra išoriškai ištrauktos, kaip įvestis, šaltinis srovė (IIL).Už blykstę Programavimas ir patikrinimas, 3 prievadas gauna kai kuriuos valdymo signalus.Kaip teigiama Žemiau esančioje diagramoje 3 prievadas taip pat palaiko daugybės AT89S52 funkcijas Specialios savybės.
18	Xtal2	Išvestis iš apversto generatoriaus stiprintuvo.
19	Xtal1	Įvestis į apversto generatoriaus stiprintuvą ir įvestį į Vidinė laikrodžio veikimo grandinė.
20	GND	Žemė.
21–28	2 prievadas	2 prievadas yra vidinis ištraukimas 8 bitų dvikryptis I/O uostas.Keturios TTL įėjimai gali būti kriauklės/šaltinis 2 prievado išėjimo buferiuose.Kada 1 yra parašyti į 2 prievado kaiščius, vidiniai ištraukimai juos traukia aukštai, leidžiant jie turi būti naudojami kaip įvestys.Dėl vidinių ištraukimų, 2 prievado kaiščiai yra išoriškai stumiami žemos šaltinio srovės (IIL) kaip įvestys.Perėmimų metu Nuo išorinės programos atminties ir prieigos prie išorinės duomenų atminties, kurios naudojamos 16 bitų adresai (MOVX @ DPTR), 2 prievadas skleidžia aukštos eilės adresų baitą. Kai perduoda 1s, 2 prievadas naudoja galingus vidinius ištraukimus paraiška.2 prievadas skleidžia P2 specialiųjų funkcijų registro turinį 8 bitų adresų prieigos prie išorinės duomenų atminties (MOVX @ RI).Per „Flash“ programavimas ir patikrinimas, 2 prievadas papildomai gauna aukštos eilės adresų bitai ir įvairūs valdymo signalai.
29	PSEN	Skaitytas „Strobe to“ išorinės programos atmintis yra vadinamas Programos parduotuvė įjungta (PSEN).PSEN suaktyvinamas du kartus kiekvieno mašinos ciklo, kai AT89S52 veikia iš išorinės programos atminties, su dviem PSEN Kiekvienos prieigos prie išorinės duomenų atminties aktyvumo nepaisoma.
30	Ale/prog	Adreso užraktas įjungti (ALE) išvesties impulsą naudojamas Užfiksuokite žemą adreso baitą išorinės atminties prieigos metu.Per „Flash“ programavimas, šis kaištis taip pat tarnauja kaip programos impulsų įvestis (Prog). ALE išsiskiria pastoviu 1/6 osciliatoriaus dažnio normaliu greičiu normaliu eksploatavimas ir gali būti naudojamas išoriniam laiko nustatymui ar laikui.Tačiau per Kiekviena prieiga prie išorinės duomenų atminties, vienas ale impulsas praleidžiamas.Nustatymas 0 bitų iš SFR vietos nuo 8eh iki 0, jei norite, išjungia ale funkcionavimą.Ale yra tik aktyvus Kai bitas nustatomas naudojant „Movx“ arba „Movc“ instrukcijas.Priešingu atveju kaištis yra pakilo aukštai, bet silpnai.Jei mikrovaldiklis veikia išoriniu vykdymo režimu, Nustatant ale-the the bitą, neturi jokios įtakos.
31	EA/VPP	Įjungta išorinė prieiga.Norėdami įjungti įrenginį Gaukite kodą iš išorinių programų atminties regionų, prasidedančių nuo 0000h ir baigiantis Esant FFFFH, EA turi būti prijungtas prie GND.Jei užrakto 1 bitų užkoduotas, ea bus užfiksuotas iš naujo.Vidaus programų vykdymui EA turėtų būti susietas su VCC.„Flash“ programavimo metu šis kaištis papildomai Gauna 12 voltų programavimo įgalinimo įtampą (VPP).
32-39	0 prievadas	0 sąsaja yra dvikryptis 8 bitų atviros kanalizacijos I/O prievadas. Kiekvienas kaištis gali nuskandinti aštuonis TTL įvestis kaip išvesties prievadą.Kaiščiai 0 prievade gali Būkite naudojami kaip didelio impulsų įvestys, kai jiems parašyta 1.Prieigos metu į išorinę programą ir duomenų atmintį, 0 prievadą taip pat galima nustatyti kaip multipleksuotas žemos eilės adresas/duomenų magistralė.„P0“ pasižymi vidiniais ištraukimais režimas.„Flash“ programavimo metu 0 prievadas taip pat gauna kodo baitus ir išėjimus juos atliekant programą.Programos patikrinimo metu, išoriniai ištraukimai yra reikalingi.
40	VCC	Tiekimo įtampa.

AT89S52-24PU simbolis, pėdsakas ir CAD modelis

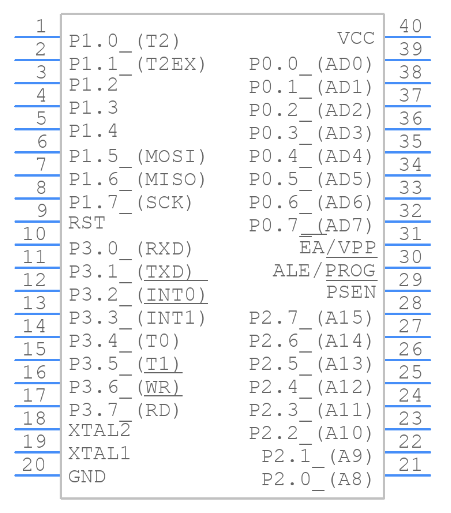

AT89S52-24PU Symbol

AT89S52-24PU simbolis

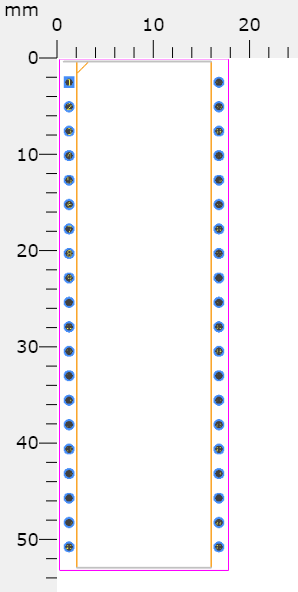

AT89S52-24PU Footprint
AT89S52-24PU pėdsakas

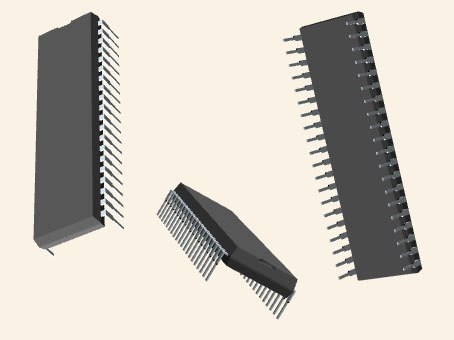

AT89S52-24PU CAD modelis

AT89S52-24PU ypatybės

• MCS®-51 standartinis atitikimas: visiškai suderinamas su „MCS®-51“ standartu, užtikrinant patikimą ir patikimą našumą.

• 8K IPT „Flash“ atmintis: saugo dideles programas.Palaiko iki 10 000 rašymo/ištrinimo ciklų, idealiai tinkančių ilgalaikėms programoms.

• Plati veikimo įtampa (4V - 5,5 V): prisitaiko prie įvairių maitinimo šaltinių aplinkos.

• Didelės spartos veikimas: tvarko statines sąlygas iki 33 MHz, subalansuodama energijos vartojimo efektyvumą su našumo poreikiais.

• Patobulintas saugumas: atminties užrakto funkcijos apsaugo intelektinę nuosavybę.Apsaugo nuo neteisėtos prieigos ar modifikacijų.

• Lanksčios I/O ir laikmačio funkcijos: Lengva integracija į jutiklius ir įrenginius.Tikslus laiko programų kontrolė, kuriai reikalingas tikslus laikas.

• Dvigubi duomenų rodyklės: padidina duomenų sunkias užduotis, tokias kaip signalo apdorojimas ir ryšys.Supaprastina duomenų srauto tvarkymą.

• Energijos taupymo režimai: tuščiosios eigos ir išjungimo režimai sumažina energijos suvartojimą.Optimizuotas nešiojamųjų įrenginių ir tvarių dizainų.

AT89S52-24PU Techninės specifikacijos

Tipas	Parametras
Gamyklos švino laikas	7 savaitės
Kalno	Per skylę
Paketas / atvejis	40-oji (0,600, 15,24 mm)
I/OS skaičius	32
Darbinė temperatūra	-40 ° C ~ 85 ° C TA
Serija	89s
JESD-609 kodas	E3
Dalies būsena	Aktyvus
Terminacijų skaičius	40
Tiekimo įtampa	5v
Dažnis	33MHz
Darbinė tiekimo įtampa	5v
Sąsaja	UART
Kreipkitės į dengimą	Alavas
Montavimo tipas	Per skylę
Smeigtukų skaičius	40
Budėjimo laikmačiai	Taip
Pakuotė	Vamzdis
Paskelbta	1997 m
PBFREE kodas	taip
Jautrumo drėgmės lygis (MSL)	1 (neribotas)
Terminalo padėtis	Dvigubas
Terminalo žingsnis	2,54 mm
Bazinės dalies numeris	AT89S52
Maitinimo šaltiniai	5v
Atminties dydis	8 kb
Greitis	24 MHz
Įtampa - tiekimas (VCC/VDD)	4v ~ 5,5 V.
Bitų skaičius	8
Periferiniai įrenginiai	Wdt
Šerdies dydis	8 bitų
Jungiamumas	UART/USART
Prieigos laikas	24 µs
DMA kanalai	Ne
PWM kanalai	Ne
Laikmačių/skaitiklių skaičius	3
UART kanalų skaičius	1
Ilgis	52,58 mm
Pasiekti SVHC	Nėra SVHC
ROHS būsena	ROHS3 suderinamas
Osciliatoriaus tipas	Vidinis
RAM dydis	256 x 8
UPS/UCS/Periferinio ICS tipas	Mikrokontroleris
Pagrindinis procesorius	8051
Programos atminties tipas	Blykstė
Programos atminties dydis	8kb 8k x 8
Bitų dydis	8
Turi ADC	Ne
Duomenų magistralės plotis	8b
DAC kanalai	Ne
Adreso magistralės plotis	8b
Ūgis	4.826 mm
Plotis	13,97 mm
Spinduliuotės kietėjimas	Ne
LENGVAS NEMOKAMAS	LENGVAS NEMOKAMAS

AT89S52-24PU Panašios dalys

Trys dešinėje išvardyti komponentai yra panašūs pagal specifikacijas kaip ir mikroschemų technologijos AT89S52-24PU.

Dalies numeris	Gamintojas	Paketas / atvejis	Smeigtukų skaičius	Duomenų magistralės plotis	I/O skaičius	Sąsaja	Atminties dydis	Tiekimo įtampa	Periferiniai įrenginiai
AT89S52-24PU	MIKROCHIP TECHNOLOGIJA	40-oji (0,600, 15,24 mm)	40	8 b	32	UART	8 kb	5 v	Wdt
AT89C55WD-24PU	MIKROCHIP TECHNOLOGIJA	40-oji (0,600, 15,24 mm)	40	8 b	32	SPI, UART, USART	32 kb	5 v	Wdt
AT89S51-24PU	MIKROCHIP TECHNOLOGIJA	40-oji (0,600, 15,24 mm)	40	8 b	32	UART, USART	4 kb	5 v	Wdt
AT89C51RC-24PU	MIKROCHIP TECHNOLOGIJA	40-oji (0,600, 15,24 mm)	40	8 b	32	UART, USART	20 kb	-	Wdt

Funkcinė bloko schema AT89S52-24PU

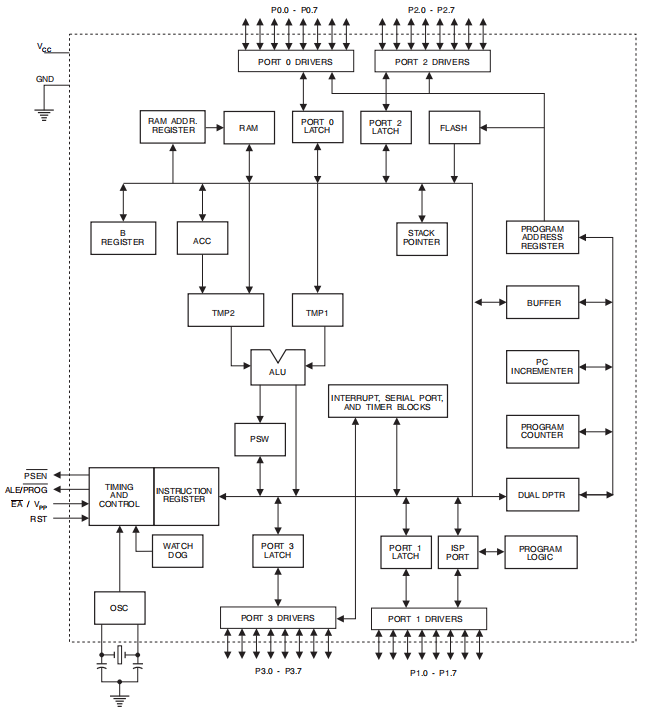

Žemiau esanti diagrama iliustruoja AT89S52-24PU funkcinę bloko struktūrą.

Functional Block Diagram

„Flash“ atminties programavimas (lygiagretus režimas)

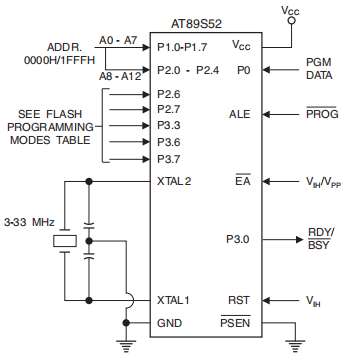

Žemiau pateiktas paveikslas iliustruoja „AT89S52-24PU“ „Flash“ atminties programavimo procesą lygiagrečiame režime.

Programming the Flash Memory (Parallel Mode)

„Flash“ atminties patikrinimas (lygiagretus režimas)

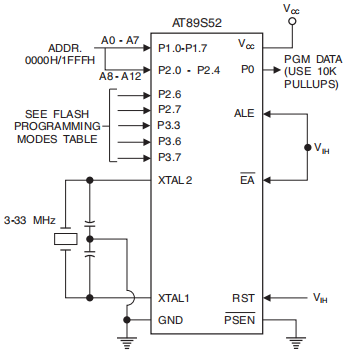

Žemiau pateiktame paveikslėlyje parodytas „Flash“ atminties patikrinimo lygiagrečiame režime procesas AT89S52-24PU.

Verifying the Flash Memory (Parallel Mode)

„Flash“ atminties serijos atsisiuntimas

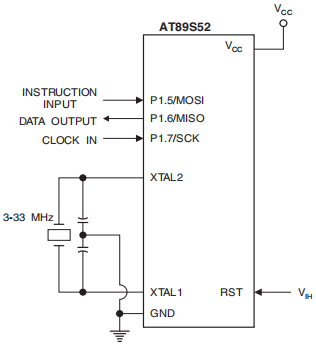

Žemiau pateiktame paveikslėlyje iliustruojamas AT89S52-24PU „Flash“ atminties serijinis atsisiuntimo procesas.

Flash Memory Serial Downloading

AT89S52-24PU alternatyvos

Dalies numeris	Aprašymas	Gamintojas
AT87F52-24PC	Mikrokontroleris, 8 bitų, blykstė, 8051 CPU, 24MHz, CMOS, PDIP40, 0,600 colio, plastikas, DIP-40	„Atmel Corporation“
AT87F52-24PI	Mikrokontroleris, 8 bitų, blykstė, 8051 CPU, 24MHz, CMOS, PDIP40, 0,600 colio, plastikas, DIP-40	„Atmel Corporation“
AT87F52-24PL	Mikrovaldiklis, 8 bitų, blykstė, 24MHz, CMOS, PDIP40, 0,600 Colių, plastiko, DIP-40	„Atmel Corporation“

AT89S52-24PU paraiškos

• Sveikatos priežiūros stebėjimas: padidina tikslumą medicininės stebėjimo prietaisuose.

• Automobilių sauga: integruojamos tokios funkcijos kaip adaptyvioji greičio palaikymo sistema ir pagalba juosta.

• „pasidaryk pats“ elektronika: leidžia mėgėjams kurti pasirinktinius įrenginius.

• Vartojimo elektronika: gamina daugiafunkcinius ir intuityvius produktus.

• Išmanieji namai ir miestai: pagerina prietaisų komunikaciją, kad būtų geresnis energijos valdymas ir patogumas.

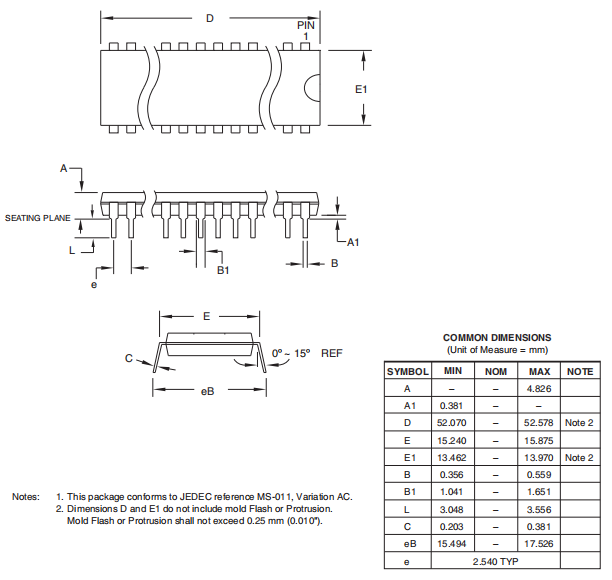

Paketas AT89S52-24PU

AT89S52-24PU Package

AT89S52-24PU Gamintojo informacija

„Microchip Technology Inc.“, kurios būstinė yra įsikūrusi Chandler mieste, Arizonoje, vaidina vaidmenį mikrovaldiklio ir puslaidininkių pramonėje.Bendrovė išsiskiria tvirtu atsidavimu novatoriškam pažangai ir palaiko aukštus standartus per produktų linijas, pripažintas dėl jų patikimumo, kuris sustiprina vystymosi efektyvumą ir ekonominį protingumą.Atidžiai tobulindamas savo projektavimo ir gamybos procesus, „Microchip“ ne tik susitinka, bet ir pranoksta pramonės etalonus, puoselėdamas aplinkybes, skatinančias nuolatinį tobulinimą ir sistemos tobulinimą.„Microchip Technology Inc.“ yra daug daugiau nei mikrovaldiklių ir puslaidininkių tiekėjas;Tai aktyviai formuoja kraštovaizdį, kuriame šios technologijos yra kuriamos ir naudojamos.Jos strateginis dėmesys efektyvumui, išlaidų valdymui ir kokybės kontrolei jį pristato pramonės avangarde.
