Akselerometro vadovas: kaip jis veikia, tipai, specifikacijos ir naudojimas

Akselerometras yra mažas jutiklis, padedantis matuoti judesį, vibraciją, posvyrį ir gravitacijos poveikį.Šiame straipsnyje sužinosite, kas yra akselerometras, kaip jis aptinka pagreitį naudodamas vidinius jutimo elementus ir pagrindines specifikacijas, kurios apibrėžia jo veikimą.Taip pat išnagrinėsite įvairius akselerometrų tipus, pagrįstus jutimo technologija, matavimo ašimis ir išvesties signalais.Taip pat aptariamos bendros programos ir aiškūs palyginimai su kitais judesio jutikliais.

Katalogas

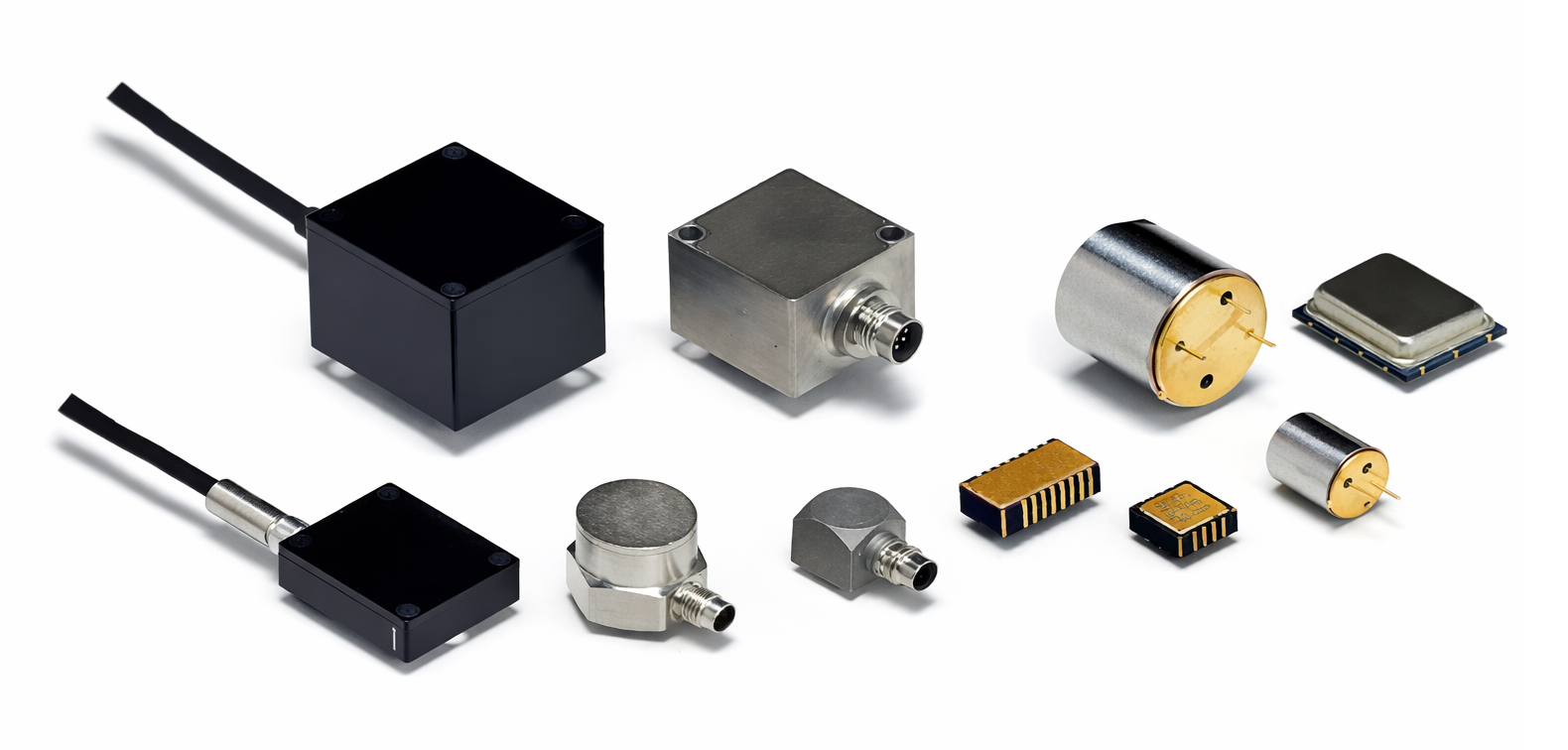

1 pav. Akselerometrai

Kas yra akselerometras?

Pagreičio matuoklis yra kompaktiškas elektroninis jutiklis, skirtas aptikti judesio ir orientacijos pokyčius pagal pagreičio jėgas.Jis reaguoja tiek į pastovias, tiek į besikeičiančias jėgas, veikiančias objektą, įskaitant judėjimą ir gravitacinius efektus.Akselerometrai gaminami įvairių fizinių formų – nuo ​​miniatiūrinių lusto lygio prietaisų iki tvirtų pramoninių korpusų.Jų išvestis suteikia išmatuojamus duomenis, kuriuos gali interpretuoti elektroninės grandinės arba skaitmeninės sistemos.

Akselerometro veikimo principas

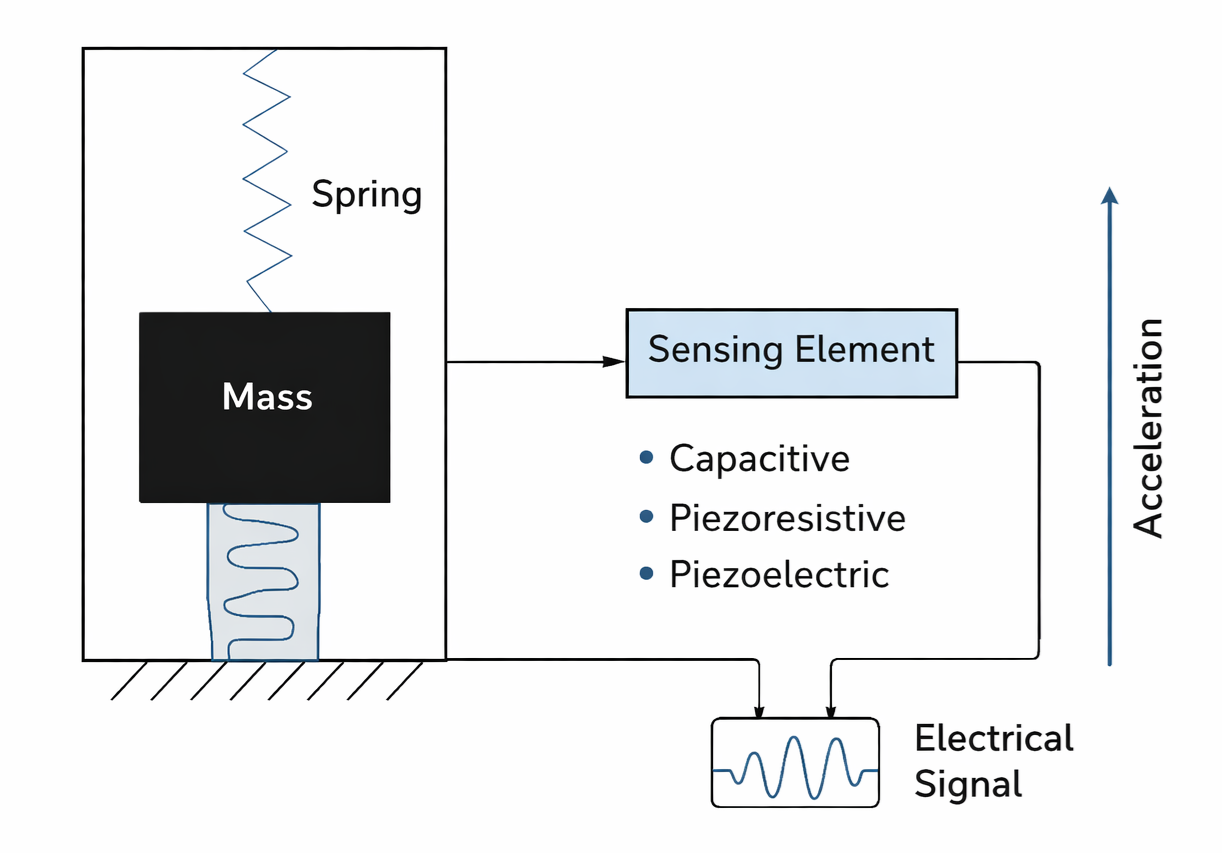

2 pav. Akselerometro veikimo principas

Pagreičio matuoklis veikia pajutęs įrodomosios masės judėjimą, kai prietaisas patiria pagreitį.Nejudančiomis sąlygomis įrodinėjimo masė išlieka pusiausvyros padėtyje.Kai taikomas pagreitis, įrodomosios masės inercija priverčia ją judėti jutiklio rėmo atžvilgiu.2 paveiksle parodytas šis veikimo principas.Pagreičiui veikiant jutiklį, pakabinama masė atsisuka prieš atkuriančią spyruoklės jėgą.Poslinkio dydis yra tiesiogiai susijęs su taikomo pagreičio dydžiu ir kryptimi.

Šį mechaninį poslinkį aptinka jutimo elementas, kuris bandomosios masės judėjimą paverčia išmatuojamu elektriniu pokyčiu.Priklausomai nuo jutimo metodo, šis pokytis gali pasirodyti kaip talpos, varžos arba generuojamo krūvio kitimas.Jutimo grandinė apdoroja šį pokytį ir sukuria elektrinį signalą, kuris yra proporcingas taikomam pagreičiui.

Akselerometrų specifikacijos

Specifikacija	Aprašymas
Matavimas Diapazonas	Bendri diapazonai yra ±2 g, ±4 g, ±8 g, ±16 g ir iki ±200 g
Jautrumas	Tipiškas jautrumas yra nuo 1 mV/g iki 1000 mV/g
Rezoliucija	Rezoliucija svyruoja nuo 8 iki 24 bitų, priklausomai nuo ADC tipo
Išvesties tipas	Galima įsigyti kaip analoginė įtampa arba skaitmeninė I2C ir SPI
Ašis Matavimas	Viena ašis, dviejų ašių arba trijų ašių jutimas
Pralaidumas	Dažnis dažnių juostos plotis svyruoja nuo 10 Hz iki 5000 Hz
Dažnis Atsakymas	Plokščias atsakas vardinio pralaidumo diapazone
Triukšmo tankis	Tipiškas triukšmas tankis yra nuo 20 µg per √Hz iki 300 µg per √Hz
Nulinis g poslinkis	Poslinkio klaida paprastai yra nuo ±20 mg iki ±100 mg
Tiesiškumas	Tiesiškumas paklaida yra mažesnė nei ±0,5 procento visos skalės
Kryžminė ašis Jautrumas	Kryžminė ašis jautrumas yra mažesnis nei 2 proc
Veikiantis Įtampa	Tiekimas įtampa svyruoja nuo 1,8 V iki 5,5 V
Dabartinė Vartojimas	Maža galia modeliai sunaudoja nuo 1 µA iki 500 µA
Veikiantis Temperatūra	Standartinis diapazonas yra nuo –40 °C iki +85 °C
Šokas Išgyvenimas	Šokas tolerancija svyruoja nuo 2000 g iki 10000 g
Išvesties duomenys Įvertink	Duomenų perdavimo sparta svyruoja nuo 1 Hz iki 10 kHz
Sąsaja protokolas	Skaitmeniniai tipai palaiko I2C, SPI arba UART
Paketo tipas	Dažnas paketai apima LGA, QFN ir DIP
Dydis	Tipiškas jutiklio dydis yra nuo 2 mm × 2 mm iki 5 mm × 5 mm
Kalibravimas	Gamykla sukalibruotas jautrumui ir poslinkiui
Montavimo tipas	Paviršinis montavimas arba per angos tvirtinimą
Tikslumas	Apskritai tikslumas paprastai yra nuo ±1 procento iki ±5 procentų
Dreifas	Temperatūra dreifas yra mažesnis nei 0,01 g per °C
Reagavimo laikas	Reagavimo laikas yra mažesnis nei 1 ms
EMI Atsparumas	Skirta atsparus pramoniniam elektromagnetiniam triukšmui

Akselerometrų tipai, pagrįsti jutimo technologija

Talpiniai akselerometrai

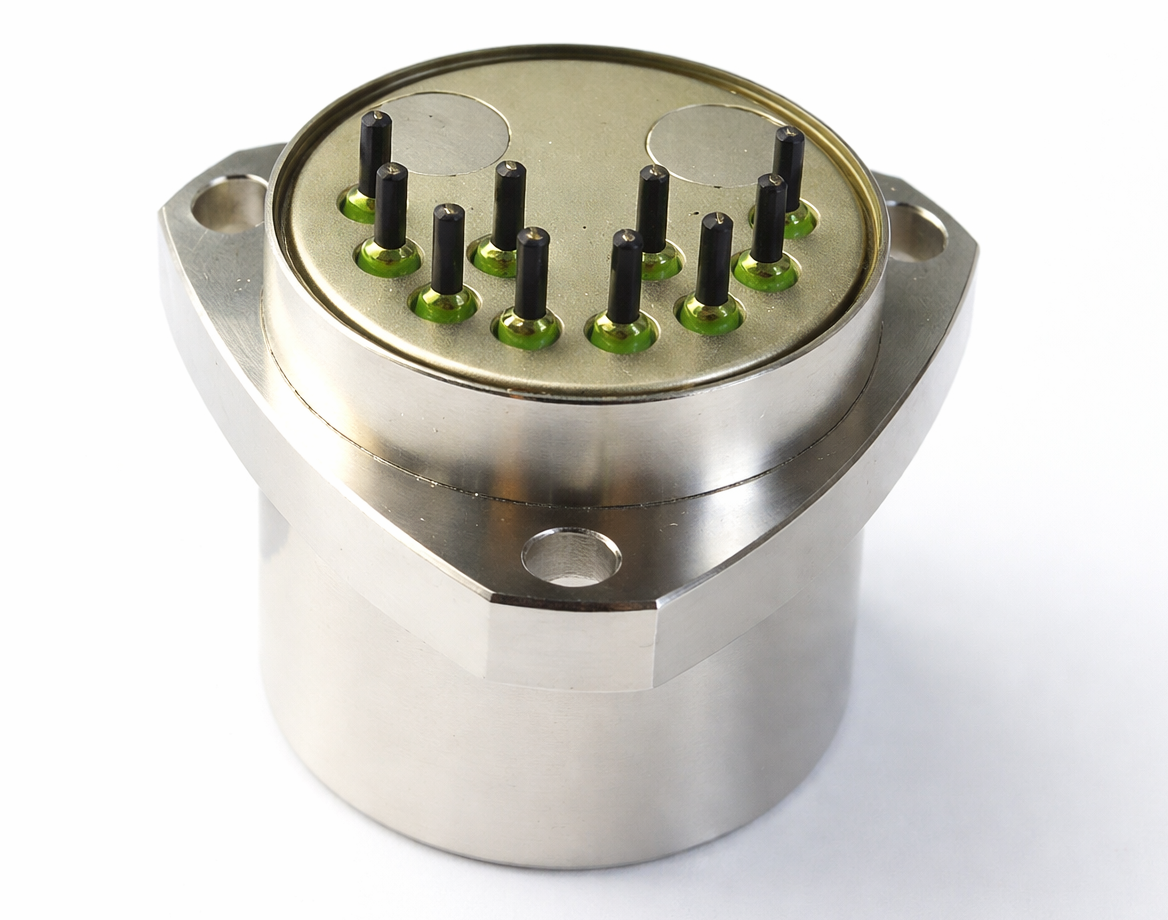

3 pav. Talpinis akselerometras

Talpiniai pagreičio matuokliai priklauso nuo talpos pokyčių, kuriuos sukelia mikroskopinės masės judėjimas jutiklio struktūroje.Jų konstrukcija leidžia tiksliai aptikti nedidelius pagreičio pokyčius ir puikų pakartojamumą.Šie akselerometrai puikiai tinka žemo dažnio ir statiniams matavimams, tokiems kaip posvyris ir orientacija.Dėl kompaktiško dydžio ir mažo energijos suvartojimo jie idealiai tinka įterptoms ir nešiojamoms elektroninėms sistemoms.

Pjezoelektriniai akselerometrai

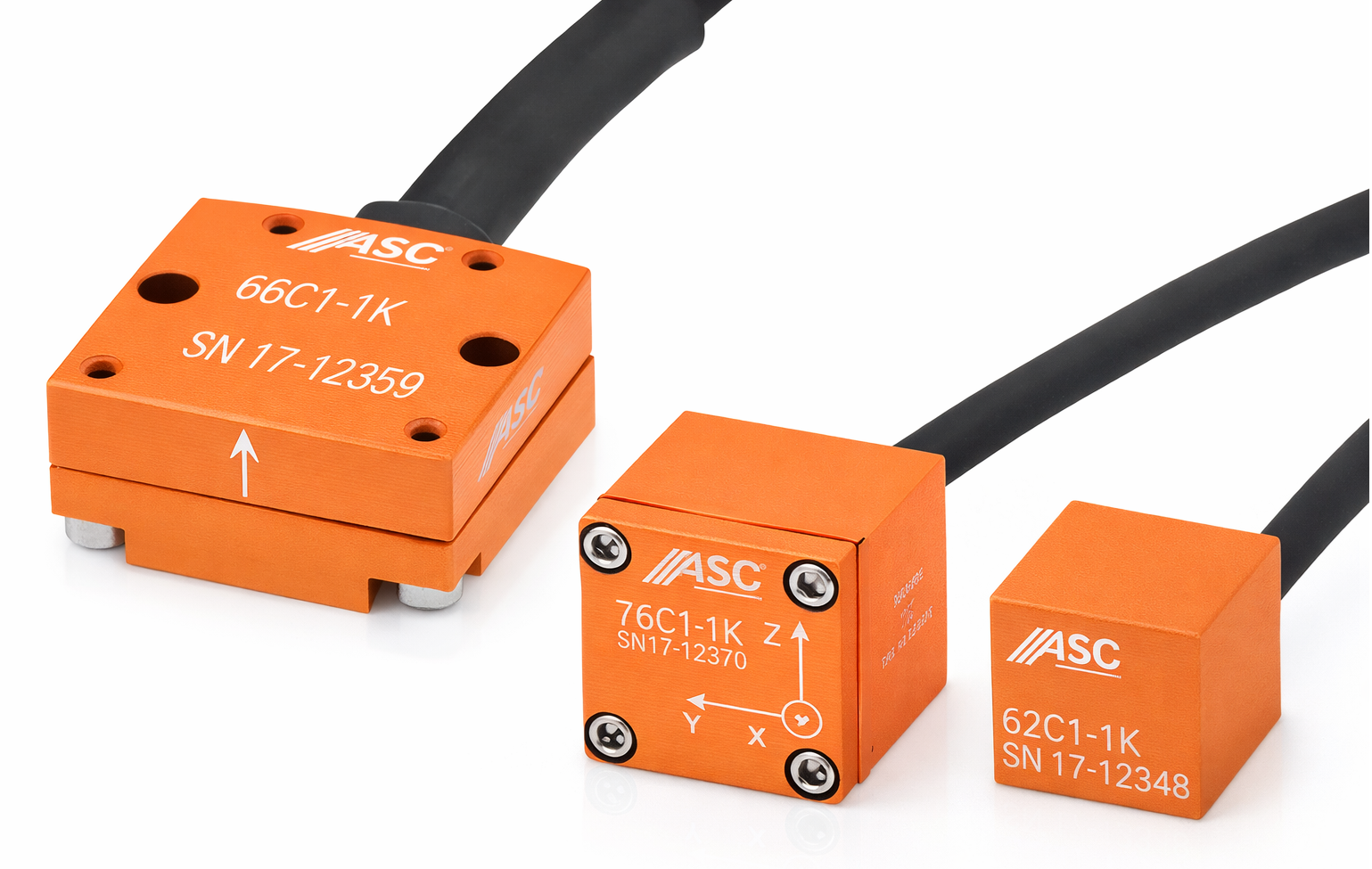

4 pav. Pjezoelektrinis akselerometras

Pjezoelektriniai akselerometrai generuoja elektrinį signalą, kai yra veikiami mechaninio įtempio, kurį sukelia pagreitis.Jie ypač efektyvūs fiksuojant greitus judesius ir aukšto dažnio vibracijas su minimaliais signalo iškraipymais.Dėl savo veikimo principo jie nereaguoja į nuolatinį arba labai lėtai kintantį pagreitį.Šie jutikliai plačiai naudojami aplinkoje, kur svarbi vibracijų analizė ir dinaminis atsakas.

Pjezorezistiniai akselerometrai

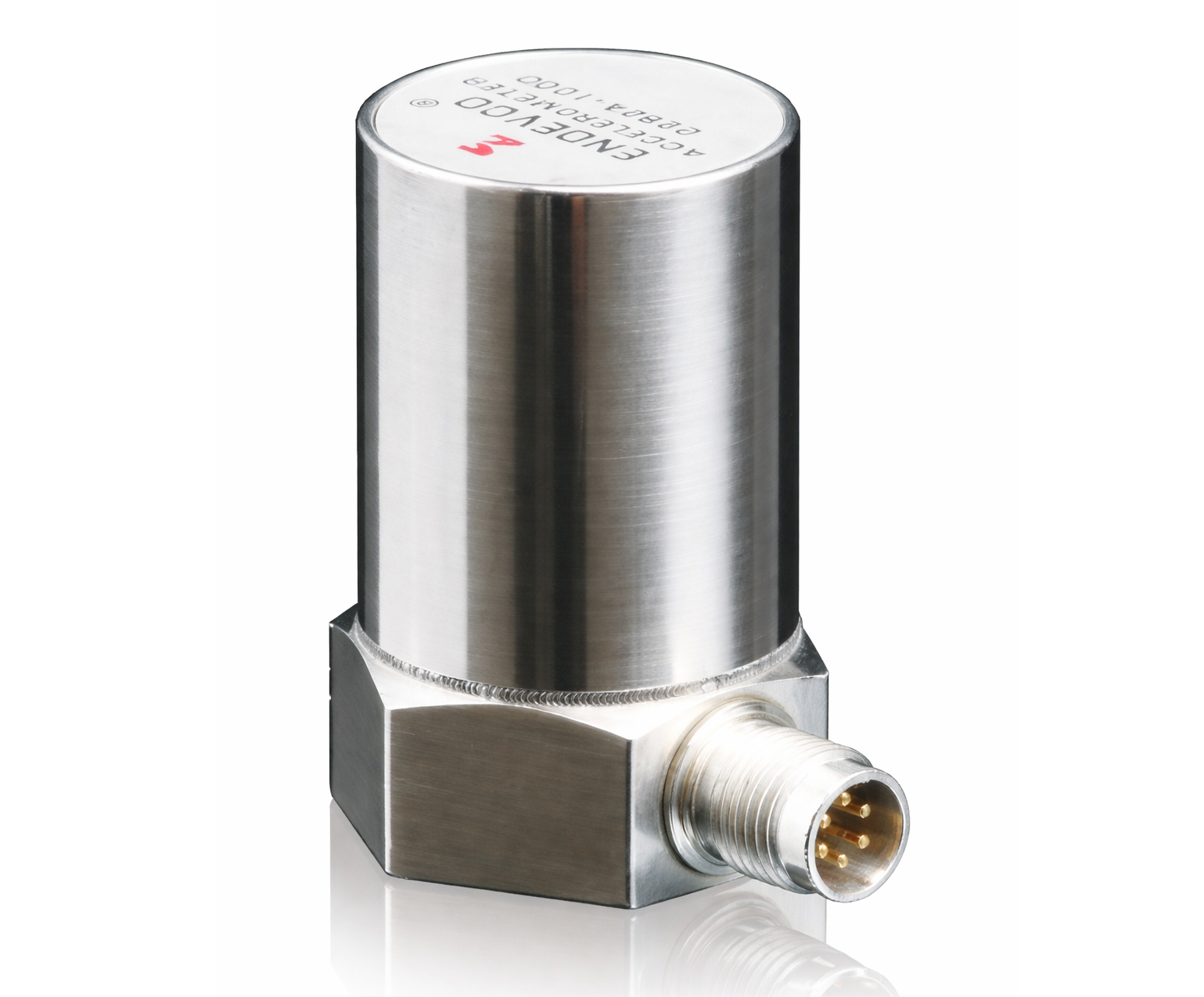

5 pav. Pjezorezistinis akselerometras

Pjezorezistiniai akselerometrai nustato pagreitį, stebėdami įtemptų jutiklių elementų pasipriešinimo pokyčius.Tvirta jų konstrukcija leidžia atlaikyti stiprius mechaninius smūgius ir atšiaurias eksploatavimo sąlygas.Skirtingai nuo kai kurių kitų technologijų, jos gali patikimai veikti plačiuose temperatūrų diapazonuose.Dėl to jie tinka reiklesnėms reikmėms, kur reikalingas patvarumas ir atsparumas smūgiams.

Akselerometrų tipai, pagrįsti ašies matavimu

Vienos ašies akselerometrai

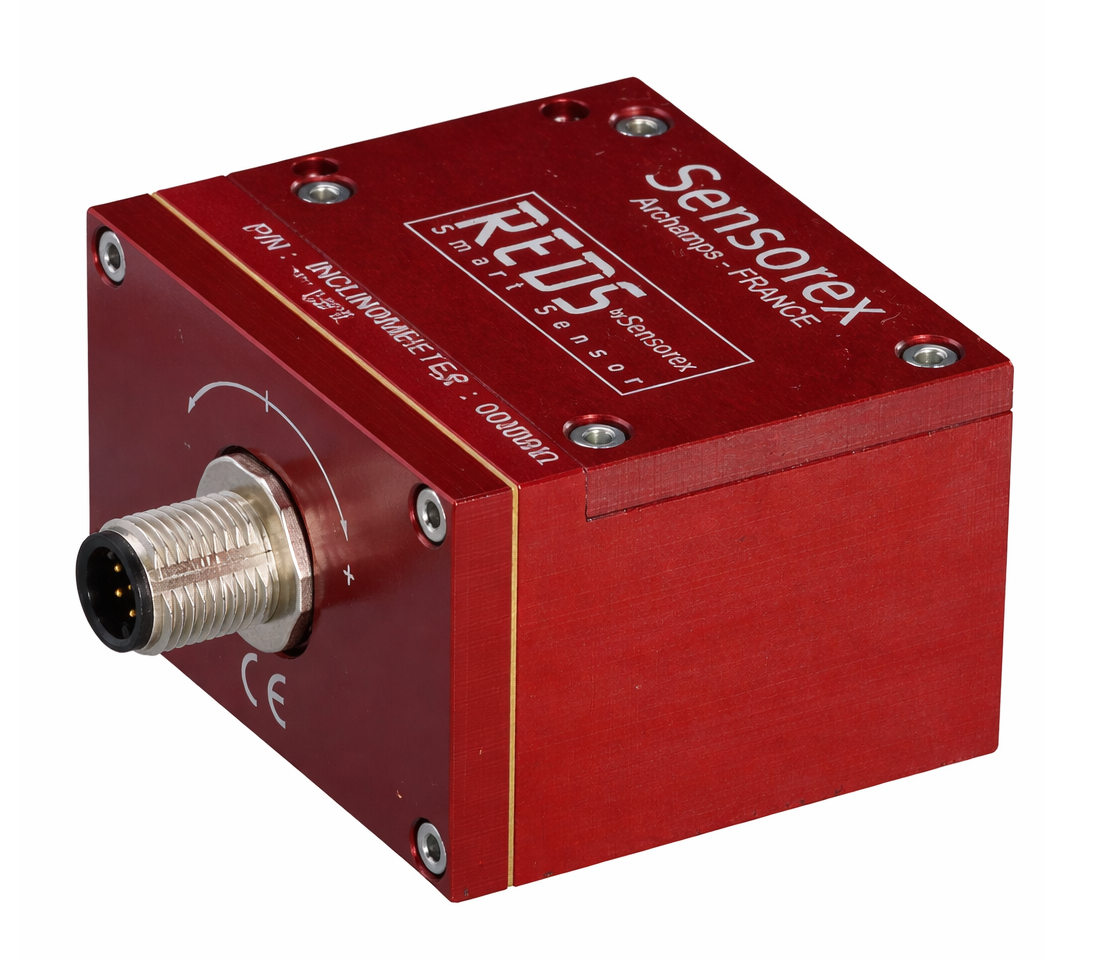

6 pav. Vienos ašies akselerometras

Vienos ašies akselerometrai matuoja pagreitį viena fiksuota kryptimi.Paprastai jie naudojami ten, kur judėjimas apsiriboja žinoma orientacija arba linijiniu keliu.Dėl paprasto dizaino jie yra ekonomiški ir lengvai integruojami.Šie jutikliai dažnai pasirenkami paprastoms stebėjimo užduotims atlikti su minimaliu krypties sudėtingumu.

Dviejų ašių akselerometrai

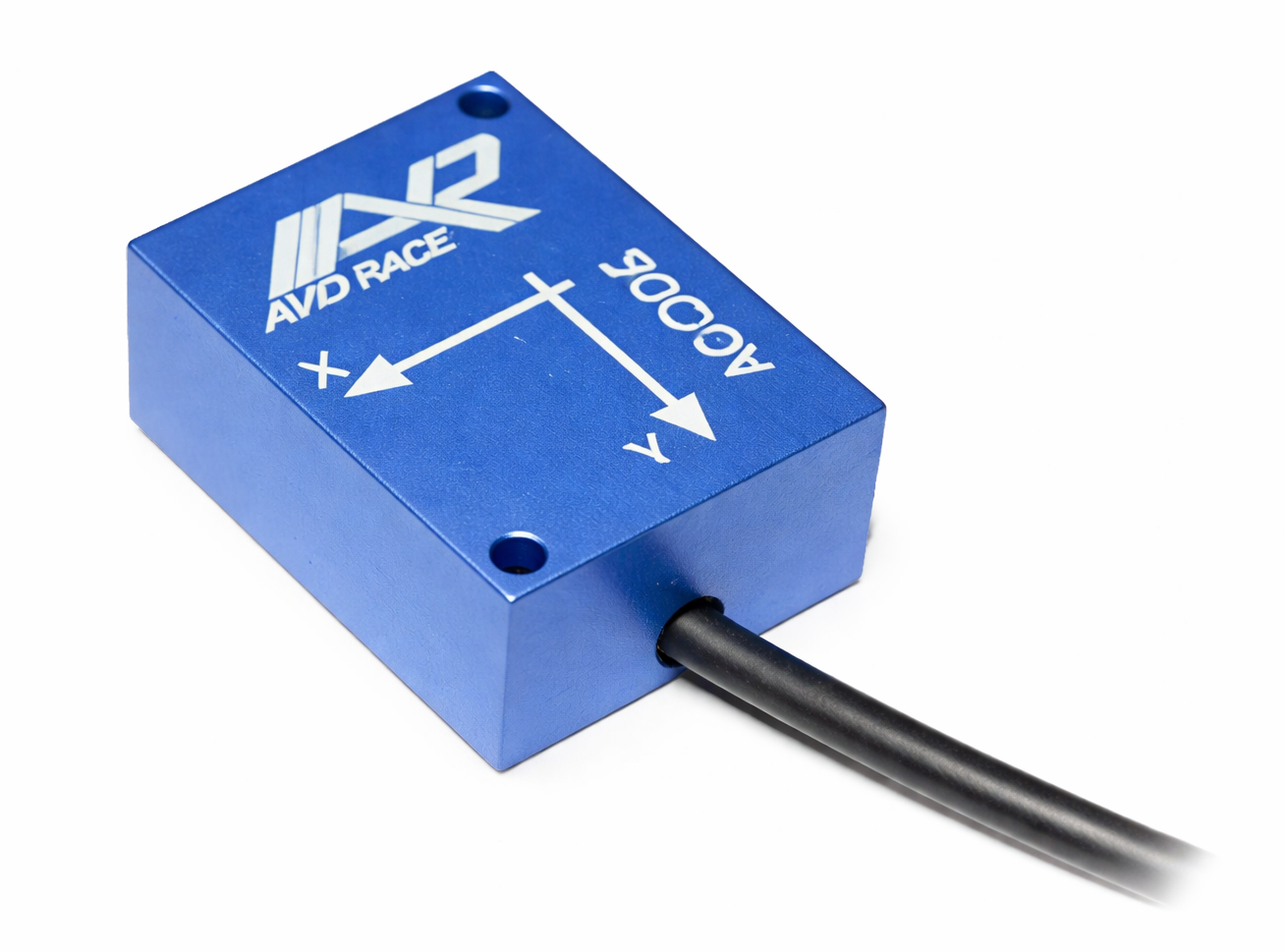

7 pav. Dviejų ašių akselerometras

Dviejų ašių akselerometrai matuoja pagreitį dviem statmenomis kryptimis toje pačioje plokštumoje.Ši galimybė leidžia aptikti kombinuotus judesius, tokius kaip pasvirimas ir plokštuminis judesys.Jie siūlo daugiau erdvinės informacijos nei vienos ašies jutikliai, kartu išlaikant gana paprastą signalo apdorojimą.Dviejų ašių konstrukcijos dažniausiai naudojamos ten, kur pakanka dvimačio judesio sekimo.

Triašiai (3 ašių) akselerometrai

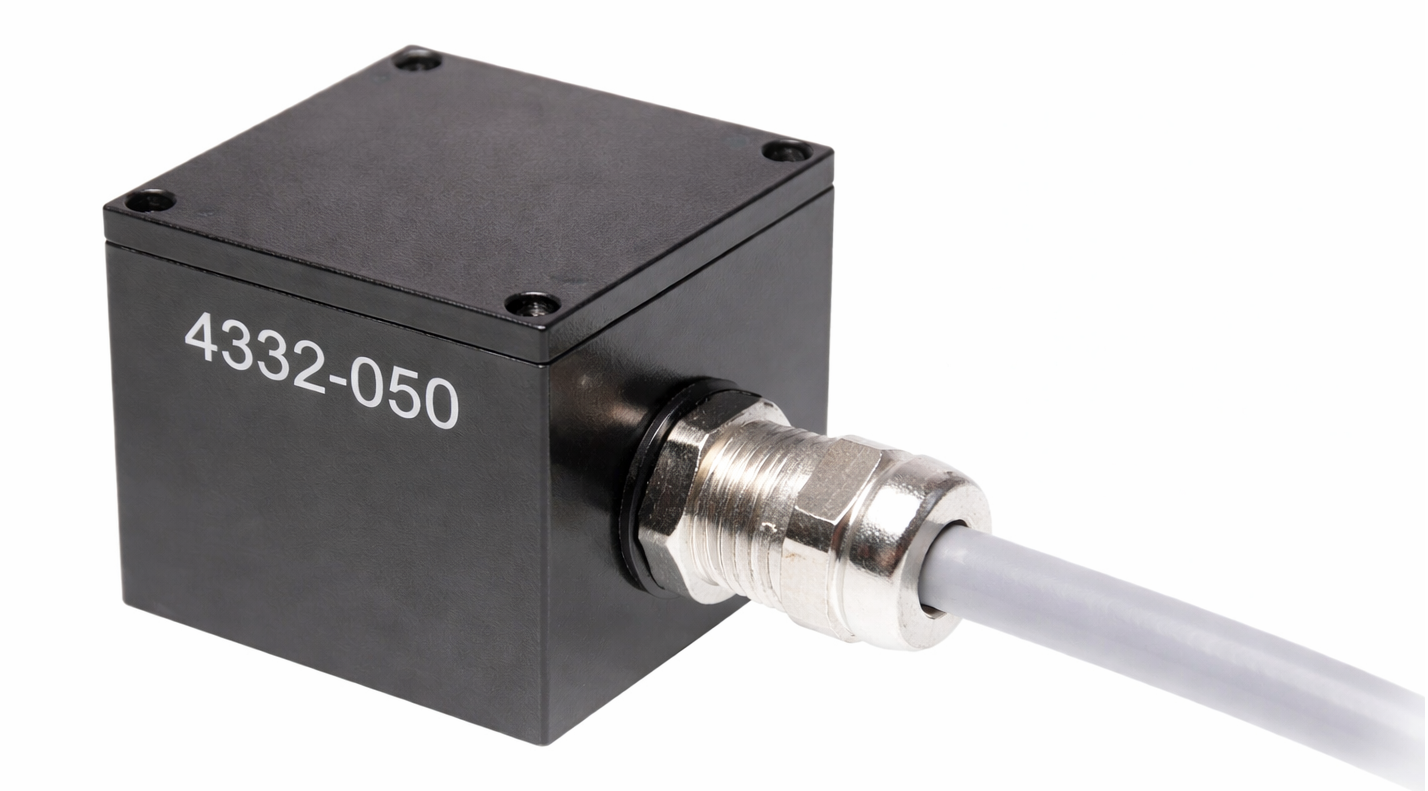

8 pav. Triašis (3 ašių) akselerometras

Triašiai akselerometrai matuoja pagreitį vienu metu išilgai trijų stačiakampių ašių.Tai leidžia visiškai aptikti erdvinį judesį nepriklausomai nuo jutiklio orientacijos.Jie supaprastina sistemos projektavimą, nes nebereikia kelių vienos ašies jutiklių.Triašiai akselerometrai naudojami programose, kurioms reikalingas visiškas judesio suvokimas ir orientacijos stebėjimas.

Akselerometrų tipai pagal išvesties tipą

Analoginiai akselerometrai

Analoginiai akselerometrai sukuria nuolatinį įtampos signalą, kuris tiesiogiai kinta priklausomai nuo pagreičio.Ši išvestis leidžia stebėti naudojant minimalų vidinį apdorojimą.Tačiau signalo kokybei įtakos gali turėti išorinis elektros triukšmas ir ilgi kabeliai.Tiksliose programose dažnai reikia kruopštaus signalo kondicionavimo.

Skaitmeniniai akselerometrai

Skaitmeniniai akselerometrai pateikia pagreičio duomenis skaitmeniniu formatu, naudodami standartizuotus ryšio protokolus.Tai sumažina jautrumą triukšmui ir supaprastina duomenų perdavimą didesniais atstumais.Daugelyje skaitmeninių akselerometrų yra vidinio filtravimo ir kalibravimo funkcijos.Dėl struktūrinės išvesties jie puikiai tinka tiesioginiam integravimui su skaitmeninėmis valdymo sistemomis.

Akselerometrų taikymas

1. Buitinė elektronika

Akselerometrai naudojami išmaniuosiuose telefonuose ir nešiojamuosiuose įrenginiuose judesiui ir įrenginio orientacijai nustatyti.Jie leidžia pasukti ekraną, skaičiuoti žingsnius ir su judesiu susijusias funkcijas.

2. Automobilių sistemos

Transporto priemonėse akselerometrai aptinka staigius greičio pokyčius avarijų metu.Jie padeda suveikti oro pagalves ir palaiko saugos sistemas, tokias kaip stabilumo ir apsivertimo valdymas.

3. Pramonės stebėjimas

Akselerometrai matuoja vibraciją tokiose mašinose kaip varikliai ir siurbliai.Tai padeda anksti rasti problemas ir išvengti netikėto mašinos gedimo.

4. Medicinos ir sveikatos priežiūros prietaisai

Pagreičio matuokliai stebi kūno judesius kūno rengybos juostose ir medicininiuose nešiojamuose prietaisuose.Jie taip pat naudojami kritimo aptikimui ir pacientų aktyvumo stebėjimui.

5. Aviacija ir gynyba

Akselerometrai padeda orlaiviams, dronams ir erdvėlaiviams matuoti judesį ir kryptį.Jie svarbūs navigacijos ir skrydžių valdymo sistemoms.

6. Robotika ir automatika

Robotuose akselerometrai jaučia judėjimą, posvyrį ir staigius smūgius.Jie padeda pagerinti pusiausvyrą, kontrolę ir saugų darbą.

7. Struktūrinis ir seisminis stebėjimas

Akselerometrai nustato pastatų ir tiltų vibracijas.Jie taip pat naudojami stebėti žemės judėjimą žemės drebėjimų metu.

Akselerometras vs giroskopas vs inklinometras

Specifikacija	Akselerometras	Giroskopas	Inklinometras
Pirminis matavimas	Linijinis pagreitis	Kampinis greitis	Pasvirimo kampas
Išmatuotas kiekis Vienetas	Metras per antras kvadratas	Laipsnis per antra	Laipsnis
Tipiškas matavimas Diapazonas	Minus 16 iki plius 16 metrų per sekundę kvadratu	nuo 250 iki 2000 laipsnis per sekundę	Nuo nulio iki 360 laipsnį
Statinis matavimas Galimybė	Taip	Nr	Taip
Aptiktas judesio tipas	Vertimas ir vibracija	Rotacija ir suktis	Polinkis ir nuolydis
Jautrumo lygis	Aukštai žemai dažnius	Aukštai aukštai sukimosi greitis	Labai aukštas už lėtas pakreipimas
Išvesties signalas Tipas	Analoginis arba skaitmeninis	Skaitmeninis	Analoginis arba skaitmeninis
Bendras mėginių ėmimas Įvertink	nuo 100 iki 5000 hercų	nuo 100 iki 8000 hercų	nuo 10 iki 200 hercų
Tipiškas triukšmas Tankis	50 mikro g už šaknį hercų	0,01 laipsnio per sekundę per šaknį hercą	0,001 laipsnio
Dreifas laikui bėgant	Žemas	Aukštas be korekcija	Labai žemas
Gravitacijos nuoroda Naudojimas	Naudoja gravitaciją vektorius	Nenaudoja gravitacija	Naudoja gravitaciją vektorius
Energijos suvartojimas	nuo 10 iki 300 mikrovatų	nuo 1 iki 10 milivatų	nuo 5 iki 100 milivatų
Bendras formos faktorius	MEMS lustas	MEMS lustas	Modulis arba jutiklio paketas
Programos	Judėjimas jutimas ir vibracijos stebėjimas	Orientacija sekimas ir stabilizavimas	Išlyginimas ir pakreipimo stebėjimas

Išvada

Pagreičio matuokliai veikia paversdami judesį elektriniais signalais, judėdami įrodomąją masę.Skirtingos konstrukcijos ir jutimo technologijos leidžia jiems tiksliai išmatuoti pagreitį įvairiomis sąlygomis.Matavimo ašių skaičius ir išvesties tipas turi įtakos judėjimo duomenų fiksavimui ir apdorojimui.Dėl savo lankstumo ir patikimumo akselerometrai plačiai naudojami buitinėje elektronikoje, pramoninėse sistemose, transporto priemonėse, sveikatos priežiūros ir kosmoso srityse.
