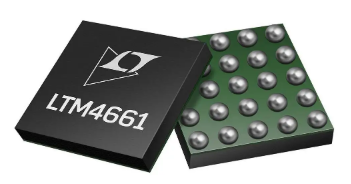

Analoginiai įrenginiai LTM4661: kompaktiškas galios sprendimas

Šiandienos greitos elektronikos kraštovaizdyje kompaktiški ir efektyvūs galios sprendimai yra pagrindiniai rimtiems pritaikymams.Analoginiai įrenginiai (ADI) 2018 m. Balandžio 10 d. Pristatė „Linear LTM4661 μMODULE®“ reguliatoriaus galią, iš naujo apibrėžiančią galios valdymo naujoves.„LTM4661“ yra mažame 6,25 mm x 6,25 mm x 2,42 mm BGA pakuotėje.Šis reguliatorius palaiko plataus įėjimo įtampos diapazoną nuo 1,8 V iki 5,5 V ir reguliuojamą išėjimo įtampą nuo 2,5 V iki 15 V, todėl reikia minimalių išorinių komponentų.Tai idealiai tinka nešiojamoms elektronikoms, RF sistemoms ir telekomunikacijų programoms, kurių paleidimo įtampa yra 0,7 V ir integruotas DC/DC valdiklis, MOSFET, induktorius ir palaikymo grandinės.Šiame straipsnyje nagrinėjamos LTM4661 funkcijos ir universalios programos, parodant, kaip jis sprendžia šiuolaikinius dizaino iššūkius.„LTM4661“ siūlo jums kompaktišką, patikimą sprendimą pažangių energijos valdymo poreikiams, pradedant nešiojamaisiais ir telekomunikacijų siųstuvais.

Katalogas

LTM4661 specifikacija

Savybė	Aprašymas
Produkto pavadinimas	LTM4661
Tipas	Sinchroninis pakopos perjungimo režimas μModule® (galia Modulio) reguliatorius
Paketas	6,25 mm × 6,25 mm × 2,42 mm BGA
Integruoti komponentai	Perjungimo valdiklis, galios fets, induktorius ir visi palaikymo komponentai
Įvesties įtampos diapazonas	Nuo 1,8 V iki 5,5 V (iki 0,7 V po paleidimo)
Išėjimo įtampos diapazonas	2,5 V - 15 V (nustato išorinis rezistorius)
Maksimali jungiklio srovė	Iki 4a
Reikalingi išoriniai komponentai	Tik birių įvesties ir išvesties kondensatoriai
Perjungimo dažnis	1MHz
Architektūra	Dvigubos fazės vienos išvesties architektūra
Pagrindinės savybės	- Greitas trumpalaikis atsakas į linijos ir apkrovos pokyčius
	- Sumažinta išėjimo virpėjimo įtampa
Palaikomi specialūs režimai	Dažnio sinchronizavimas, „PolyPhase®“ veikimas, pasirenkamas sprogimo režimo veikimas
Apsaugos	- Tikras išėjimo atjungimas išjungimo metu
	- Įklijuokite dabartinę ribą pradedant
	- trumpo jungimo, viršįtampio ir perpildymo apsauga
Atitiktis	Be PB ir ROHS

LTM4661 programos

RF mikrobangų galios stiprintuvai

Sudėtingame RF mikrobangų galios stiprintuvų pasaulyje klesti LTM4661 reguliatorius, kuriame pagrindinis vaidmuo vaidina judrų galios valdymą.Jo inžinerija pateikia įvairių apkrovų tvarkymą, užtikrinant, kad šie stiprintuvai veiktų su aukščiausiu efektyvumu ir nenutrūkstamu stabilumu.RF mikrobangų galios stiprintuvai dažnai sudaro sudėtingų ryšių tinklų pagrindą, reikalaudami nuolatinio tikslumo patenkinti sudėtingus reikalavimus.„LTM4661“ integracija gali žymiai padidinti jų našumą, suteikdama išvestį, kuria galite pasikliauti didelės paklausos akimirkomis.

Baterijomis varomi nuolatinės srovės varikliai

„LTM4661“, skirtas akumuliatoriams varomi DC varikliams, pristato save kaip išskirtinį varžovą, siūlydamas nepriekaištingai suprojektuotą galios sprendimą, kuris yra kompaktiškas ir stiprus.Tokie varikliai randa naudingumą sferose, kur kosmoso efektyvumas ir patikimumas slypi, pavyzdžiui, nešiojamą elektroniką ar tikslią pramoninę įrangą.Pasinaudoję šiuo reguliatoriumi, galite pasiekti puikią pusiausvyrą tarp fizinių matmenų ir energijos efektyvumo, padidindami veiklos patvarumą ir patikimumą.Be to, dėl aukščiausio lygio energijos valdymo, kurį ji suteikia, lemia minimizuotą prastovą ir išplėstinius techninės priežiūros intervalus.

Stumia telekomunikacijų sektoriaus ribas

Telekomunikacijų srityje, dažniausiai 3,3 V autobusų telekomunikacijų siųstuvuose, LTM4661 užtikrina padidėjusį našumą ir išradingumą.Šie siųstuvai yra nepaprastai svarbūs užtikrinant nepertraukiamą ryšį ir duomenų srautą, daugiausia šiandien greitai besikeičiančiame skaitmeniniame kraštovaizdyje.Reguliatoriaus pritaikomas išvesties diapazonas ir lankstūs eksploatavimo režimai suteikia galimybę tiksliai pritaikyti, patenkina griežtus telekomunikacijų veiklos poreikius.

LTM4661 ypatybės

Savybė	Aprašymas
Visas sprendimo dydis	<1cm² (Single-Sided PCB) or 0.5cm² (Dual-Sided PCB)
Įvesties įtampos diapazonas	1,8 V-5,5 V, iki 0,7 V po paleidimo
Išėjimo įtampos diapazonas	2,5 V - 15 V.
Jungiklio srovė	4a
Veikimo režimas	Dvigubos fazės veikimas
DC išėjimo įtampos reguliavimas	± 3% Maksimalus bendras apkrova, linija ir temperatūra
Išjungimo funkcija	Išvesties atjungimas uždarant
Dabartinis valdymas	Įklijuoti srovės riba
Dažnio sinchronizavimas	Išorinis dažnio sinchronizavimas
Režimo pasirinkimas	Pasirenkamas „Burst Mode®“ veikimas
Apsaugos ypatybės	Išėjimo viršįtampis ir pertvarkymo apsauga
Pakuotės matmenys	6,25 mm × 6,25 mm × 2,42 mm BGA
