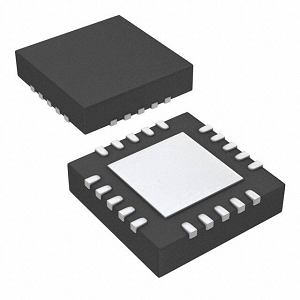

CC1101 siųstuvas -imtuvas: duomenų lapas, „Pinout“ ir alternatyvos

„CC1101“ iš „Texas Instruments“ yra universalus sub-1 GHz siųstuvas-imtuvas, kuris teikia ekonomiškai efektyvų sprendimą, susijusį su energijos sąmoningomis belaidžiaisiais ryšiais.Šiame straipsnyje nagrinėjamos jo techninės ypatybės, PINOUT ir specifikacijos, pabrėžiant, kaip jis palaiko didėjančią efektyvių ir patikimų belaidžių ryšių sistemų poreikį.

Katalogas

Kas yra CC1101?

Teksaso instrumentai CC1101 Išsiskiria kaip ekonomiškai efektyvus siųstuvas-imtuvas, pagamintas specialiai belaidžiam ryšiams, esančiuose sub-1 GHz diapazone.Jo dizainas sutelktas į energijos suvartojimo sumažinimą, gerai rezonuojantį ISM ir SRD juostose tokiais dažniais kaip 315, 433, 868 ir 915 MHz.Be to, jis parodo pritaikomumą, įtraukdama papildomas juostas, tokias kaip 300-348 MHz, 387-464 MHz ir 779-928 MHz, todėl yra universalus įvairiuose teritoriniuose ir reguliavimo kraštovaizdžiuose.Jo architektūroje yra lankstus bazinės juostos modemas, įgudęs pritaikyti skirtingus moduliacijos formatus ir pasiekti duomenų perdavimo spartą iki 600 kbps.Šis universalumas nustato vertę programose, kuriose duomenų perdavimo reikalavimai svyruoja.

CC1101 yra naudojamas kartu su mikrovaldikliu, lydimi kai kurių pasyvių komponentų, pabrėžiant pramonės pamėgtą metodą, kuris naudingu moduliniu dizainu naudingu, kad būtų galima sustiprinti sisteminį našumą.Reikalaujant išplėstinio ryšio pasiekiamumo situacijose, įprasta susieti su CC1190 diapazono prailgintuvu.Ši sinergija ne tik padidina įrenginio jautrumą, bet ir padidina jo išvesties galią, padidindama tinklo tvirtumą ir patikimumą.„CC1101“ funkcijos atskleidžia perspektyvų vaidmenį valdant IoT įrenginių valdymą, intelektualųjį matavimą ir nuotolinio valdymo programas, kuriose efektyvumas, kartu su moduliacijos lankstumu.Jo įgimtas moduliškumas ir pritaikomumas įkūnija keičiamą sprendimą, kuris būtų tinkamas neatsilikti nuo nuolat keičiančio technologijos kraštovaizdžio, ir tai rodo, kad jis žada nuolatinį pažangą belaidžio ryšio komunikacijoje.

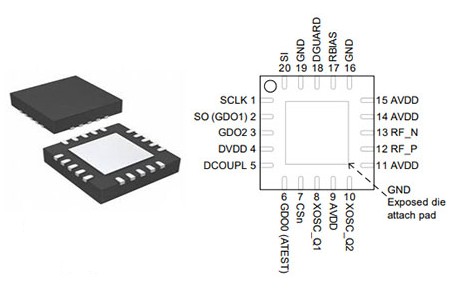

CC1101 PIN konfigūracija

PIN kodas Nr	PIN vardas	Aprašymas
1	SCLK	Serijinės konfigūracijos sąsaja, laikrodžio įvestis
2	Taigi (GDO1)	Serijinės konfigūracijos sąsaja, duomenų išvestis.Neprivaloma Bendras išvesties kaištis, kai CSN yra aukštas
3	Gdo2	Skaitmeninis išvesties kaištis bendram naudojimui: bandymo signalai, FIFO Būsenos signalai, skaidrus kanalo indikatorius, laikrodžio išvestis, žemyn nuo padalijimo iš „Xosc“, serijinės išvesties RX duomenys
4	DVDD	1.8 - 3,6 V Skaitmeninis maitinimo šaltinis skaitmeniniam I/O ir Skaitmeniniam šerdies įtampos reguliatoriui
5	DCOUPL	1.6 - 2,0 V Skaitmeninio maitinimo šaltinio išvestis atsiejimui. Pastaba: šis kaištis skirtas naudoti tik su CC1101.Prie jo negalima įprasti Pateikite tiekimo įtampą kitiems įrenginiams
6	GDO0 („Test“)	Skaitmeninis išvesties kaištis bendram naudojimui: bandymo signalai, FIFO Būsenos signalai, skaidrus kanalo indikatorius, laikrodžio išvestis, žemyn nuo padalijimo iš „XOSC“, serijinės išvesties RX duomenys, nuosekliosios įvesties TX duomenys.Taip pat naudojamas kaip analoginis testas I/O prototipui/gamybos testavimui
7	CSN	Serijinės konfigūracijos sąsaja, lustas Pasirinkite
8	XOSC_Q1	Krištolo osciliatoriaus kaištis 1 arba išorinis laikrodžio įvestis
9	Avdd	1.8 - 3,6 V analoginio maitinimo šaltinio jungtis
10	XOSC_Q2	Krištolo osciliatoriaus kaištis 2
11	Avdd	1.8 - 3,6 V analoginio maitinimo šaltinio jungtis
12	RF_P	Teigiamas RF įvesties signalas LNA priėmimo režime.Teigiamas RF išvesties signalas iš PA perdavimo režimu
13	RF_N	Neigiamas RF įvesties signalas LNA priėmimo režime.Neigiamas RF išvesties signalas iš PA perdavimo režimu
14	Avdd	1.8 - 3,6 V analoginio maitinimo šaltinio jungtis
15	Avdd	1.8 - 3,6 V analoginio maitinimo šaltinio jungtis
16	GND	Analoginis žemės ryšys
17	Rbias	Išorinis šališkumo rezistorius, skirtas etaloninei srovei
18	Duard	Maitinimo tiekimo jungtis skaitmeniniam triukšmo izoliacijai
19	GND	Žemės ryšys skaitmeniniam triukšmo izoliacijai
20	Si	Serijinės konfigūracijos sąsaja, duomenų įvestis

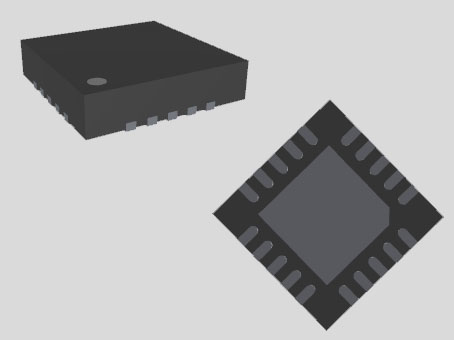

CC1101 simbolis, pėdsakas ir CAD modelis

CC1101 savybės

RF našumas

„CC1101“ modulis sujungia didelį jautrumą su energijos efektyvumu, siūlantis iki +12 dBm programuojamos išėjimo galios, tuo pačiu sunaudojant minimalią energiją.Dėl to jis idealiai tinka energijai sąmoningiems įrenginiams, ypač IoT sistemose, kur svarbu ilgą akumuliatoriaus tarnavimo laiką.Balansuodamas jautrumą ir energijos suvartojimą, modulis padidina ryšių diapazoną ir prietaiso patvarumą.

Analoginės savybės

„CC1101“ palaiko kelis moduliacijos metodus, greito dažnio derinimą ir apima integruotą temperatūros jutiklį.Šios savybės suteikia lankstumo ir patikimumo įvairiose aplinkose, todėl lengva pritaikyti komunikacijos strategijas atsižvelgiant į konkrečius poreikius.Temperatūros kompensacijos ir dinaminės moduliacijos parinktys padidina našumą sudėtingomis sąlygomis.

Skaitmeninės savybės

„CC1101“ apima pažangias skaitmeninius įrankius, tokius kaip paketų tvarkymas, lanksti SPI sąsaja, belaidis aptikimas ir duomenų balinimas.Tai užtikrina saugų ir efektyvų duomenų perdavimą, pagerinant sistemos stabilumą ir greitį.Jo optimizuotas paketų valdymas padidina našumą sudėtingose ​​skaitmeninėse sistemose, todėl jis yra idealus patikimam belaidžiui ryšiui.

Energijos efektyvumas

„CC1101“ yra labai efektyvus energijos taupymas, miego režime nubrėžia tik 200 NA ir pasižymi greitomis paleidimo ir „Wake-On-Radio“ galimybėmis.Šis mažas energijos suvartojimas prailgina akumuliatoriaus veikimo laiką, sumažindamas dažno pakeitimo poreikį, o tai yra svarbi tokiems įrenginiams kaip nuotoliniai jutikliai ir elektronika.

Bendros charakteristikos

Su kompaktišku dizainu ir minimaliais išoriniais komponentais CC1101 atitinka tiek Europos, tiek JAV standartus.Dėl mažo dydžio ir reguliavimo laikymosi pasaulinėse rinkose jis yra universalus.Paprasta dizainas išlaikant tvirtumą suderinamas su šiuolaikine pramonės praktika, užtikrinant lengvą integraciją į įvairias programas.

CC1101 Techninės specifikacijos

CC1101 techninės specifikacijos, savybės ir parametrai, taip pat komponentai, panašūs į „Texas Instruments CC1101RGP“.

Tipas	Parametras
Gyvenimo ciklo būsena	Aktyvus (paskutinis atnaujintas: prieš 4 dienas)
Kreipkitės į dengimą	Auksas
Montavimo tipas	Paviršiaus laikiklis
Smeigtukų skaičius	20
Darbinė temperatūra	-40 ° C ~ 85 ° C.
JESD-609 kodas	E4
Dalies būsena	Aktyvus
Terminacijų skaičius	20
Įtampa - tiekimas	1,8 V ~ 3,6 V.
Didžiausia reflow temperatūra (CEL)	280
Tiekimo įtampa	3v
Gylis	4,15 mm
Bazinės dalies numeris	CC1101
Galia - išvestis	12dbm
Duomenų sparta (maks.)	800 kbps
Gamyklos švino laikas	6 savaitės
Kalno	Paviršiaus laikiklis
Paketas / atvejis	20-VQFN eksponuotas padas
Svoris	69.994479mg
Pakuotė	Vamzdis
PBFREE kodas	Taip
Jautrumo drėgmės lygis (MSL)	3 (168 valandos)
Tipas	Tik TX/RX
Terminalo padėtis	Keturratis
Funkcijų skaičius	1
Terminalo žingsnis	0,5 mm
Dažnis	300MHZ348MHz, 387MHZ464MHz, 779MHz ~ 928MHz
Tankis	0 b
RF šeima/standartas	Generolas ISM < 1GHz
Serijinės sąsajos	Spi
Dabartinis - gaunantis	14.3MA ~ 17.1MA
Dabartinis - perdavimas	12.3MA ~ 34.2MA
Imtuvų skaičius	1
Moduliacija	2FSK, 4FSK, AQUE, GFSK, MSK, OOK
Jautrumas (DBM)	-116 dBm
Ilgis	4 mm
Storis	930 µm
Ūgis	1 mm
Plotis	4 mm
Spinduliuotės kietėjimas	Ne
LENGVAS NEMOKAMAS	LENGVAS NEMOKAMAS
Pasiekti SVHC	Nėra SVHC
ROHS būsena	ROHS3 suderinamas

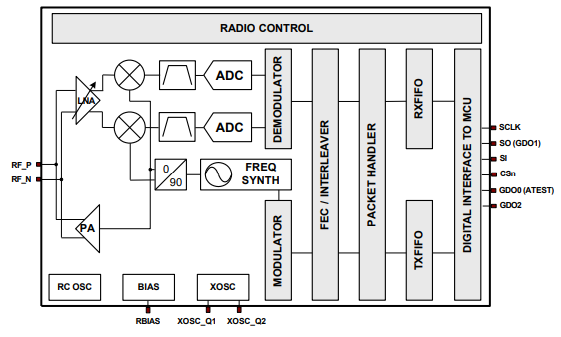

CC1101 funkcinė bloko schema

Aukščiau pateiktoje diagramoje parodyta pagrindinė CC1101 struktūra, kurioje naudojamas žemas IF imtuvo dizainas.Pirma, mažo triukšmo stiprintuvas (LNA) sustiprina RF signalą.Tada šis signalas paverčiamas tarpiniu dažnio (IF) signalais dviem komponentais (I ir Q).Šie signalai yra suskaitmeninti naudojant analoginius-skaitmeninius keitiklius (ADC).Po skaitmeninimo atliekami tokie procesai kaip automatinis stiprinimo valdymas (AGC), kanalų filtravimas, demoduliacija ir bitų ir paketų sinchronizavimas.Siunčiant CC1101 generuoja RF signalus tiesiogiai, naudodamas dažnio sintezę.

Gavimo režime lusto dažnio sintezatorius naudoja lusto LC VCO ir 90 laipsnių fazės perjungiklį, kad sukurtų vietinius osciliatorių (LO) signalus (I ir Q), reikalingus signalo konvertavimui.Kristalas, prijungtas prie „XOSC Q1“ ir „XOSC Q2“ kaiščių, pateikia ADC ir skaitmeninių grandinių sintezatoriaus ir laikrodžių etaloninį dažnį.Konfigūracijai ir duomenų prieigai naudojama 4 laidų SPI sąsaja, o skaitmeninė bazinė juosta valdo kanalo nustatymus, paketų tvarkymą ir duomenų saugojimą.

CC1101 taikymo grandinė

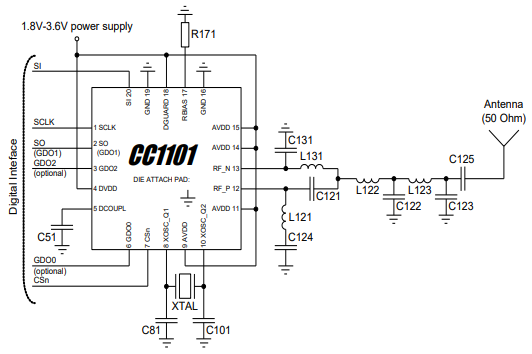

Tipinė taikymo ir vertinimo grandinė 315/433 MHz (išskyrus tiekimo atsiejimo kondensatorius)

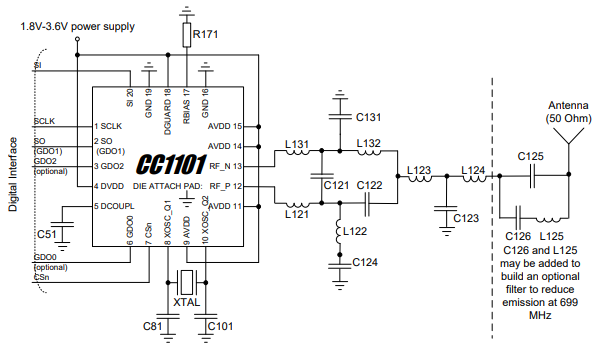

Tipinė taikymo ir vertinimo grandinė 868/915 MHz (išskyrus tiekimo atsiejimo kondensatorius)

CC1101 alternatyvos

Dalies numeris	Aprašymas	Gamintojas
CC1100 Eergpt	Mažos galios sub-1GHz belaidžio siųstuvo-imtuvo, skirto China ir Japonijos dažnių juostos nuo 20 -qfn -40 iki 85	Teksaso instrumentai
MD59-0049RTR	RF ir bazinės juostos grandinė, PQCC20, 4 mm, plastikas, MLF-20	MACOM
CC1101RTKRG3	IC telekomunikacijų, ląstelių, RF ir bazinės juostos grandinė, PQCC20, 4 X 4 mm, žalia, plastiko, QLP-20, korinio telefono grandinė	Teksaso instrumentai
CC1101RTK	Telekomunikacijų, ląstelių, RF ir bazinės juostos grandinė, PQCC20, 4 x 4 MM, žalia, plastiko, QLP-20	Teksaso instrumentai
CC1101RTKG3	Telekomunikacijų, ląstelių, RF ir bazinės juostos grandinė, PQCC20, 4 x 4 MM, žalia, plastiko, QLP-20	Teksaso instrumentai
CC1101RGP	Paketas / atvejis 20-VFQFN eksponuojamas PAD, kaiščių skaičius 20, Dažnis 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, dabartinis - Gavimas Jautrumas -116 dBm, maitinimo įtampa 3 V, gnybtas 0,5 mm	Teksaso instrumentai
CC115LRGPR	Paketas / atvejis 20-VFQFN eksponuojamas PAD, kaiščių skaičius 20, Dažnis 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, dabartinis - Gaunama 13,9MA ~ 15,9MA, dabartinis - perdavimas 12,3MA ~ 31,1MA, Jautrumas -112 dBm, maitinimo įtampa 3 V, gnybtas 0,5 mm	Teksaso instrumentai
CC1100RTKR	Paketas / atvejis 20-VFQFN eksponuojamas PAD, kaiščių skaičius 20, Dažnis 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, dabartinis - Gaunama 13,3MA ~ 15,9MA, dabartinis - perdavimas 12,3MA ~ 34,2MA, Jautrumas -111 dBm, maitinimo įtampa 3 V, gnybtas 0,5 mm	Teksaso instrumentai
CC110LRGPR	Paketas / atvejis 20-VFQFN eksponuojamas PAD, kaiščių skaičius 20, Dažnis 315MHz, 433MHz, 868MHz, 915MHz, Tiekimo įtampa 3 V, gnybtų žingsnis 0,5 mm	Teksaso instrumentai
CC1100RTK	Paketas / atvejis 20-VFQFN eksponuojamas PAD, kaiščių skaičius 20, Dažnis 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, dabartinis - Gavimas Jautrumas -116 dBm, maitinimo įtampa 3 V, gnybtas 0,5 mm	Teksaso instrumentai

CC1101 programos

„CC1101“ yra ypač mažos galios belaidžio siųstuvų-imtuvų, skirtų pritaikyti 1 GHz programoms, idealiai tinka scenarijams, kuriuose reikalingas efektyvus energiją taupantis ryšys.Dėl universalumo jis vertingas apsaugos sistemose, automatizavimas, pramoninės operacijos ir kylančios technologijos, tokios kaip IoT.

Apsaugos sistemos

„CC1101“ sustiprina belaidžio ryšio apsaugos sistemas, įgalindamos mažos galios, ilgalaikius įrenginius, tokius kaip judesio detektoriai ir aliarmo jutikliai.Jo efektyvumas sumažina dažnai priežiūros poreikį, užtikrinant nepertraukiamą stebėjimą ir prailgintą akumuliatoriaus tarnavimo laiką.

Automatizavimo sprendimai

Tiek namų, tiek pramonės automatizavimas CC1101 palaiko sklandų ryšį tarp įrenginių, leidžiančią išmaniosioms sistemoms stebėti aplinkos metriką ir optimizuoti energijos suvartojimą.Tai yra pagrindinis komponentas kuriant efektyvesnę ir adaptyvesnę gyvenimo ir darbo aplinką.

Pramoniniai procesai

„CC1101“ palengvina patikimą belaidį ryšį sudėtinguose pramoniniuose nustatymuose, leidžiant nuotoliniam stebėjimui ir mašinų valdymui.Tai pagerina saugumą, sumažina prastovą ir padidina veiklos efektyvumą, ypač kai laidiniai sprendimai yra nepraktiški.

Kylančios technologijos ir IoT

„CC1101“ lankstumas daro jį stipriu kandidatu į daiktų interneto (IoT) programas, palaikant mažos galios, plataus lygio tinklus.Tobulėjant IoT, „CC1101“ yra puikus kuriant išmaniuosius, energiją taupančius įrenginius, kurie sklandžiai bendrauja visose sujungtose sistemose.

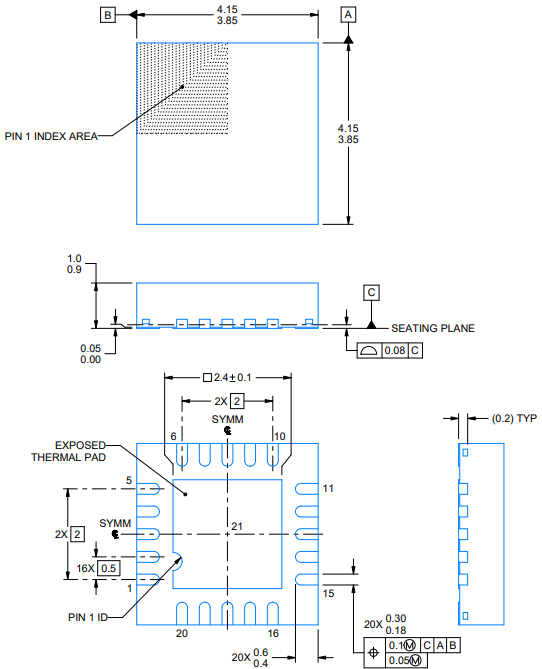

Paketas CC1101

CC1101 Gamintojo informacija

Puslaidininkių pramonės konkurencingoje aplinkoje Teksaso instrumentai pasižymi savo įtaka analoginėms ir įterptoms apdorojimo naujovėms.Bendrovės „CC1101 RF“ siųstuvas -imtuvas parodo jų negailestingą kelią tobulinti ryšių technologijas.Šis prietaisas yra ne tik tiksliai pagamintas, bet ir nustato savo naudingumą įvairiuose sektoriuose, įskaitant namų ir pramonės automatizavimą, kur stabilios ir efektyvios belaidės sistemos.Teksaso instrumentai klesti dėl nenutrūkstamo atsidavimo novatoriškoms naujoms technologijoms ir kuriant produktus, kurie atspindi dabartines pramonės tendencijas.Jų filosofiją skatina siekis sujungti moderniausias technologijas su praktiniu naudojimu.TI produktai yra sukurti per pasikartojančius patobulinimus, siekiant užtikrinti, kad jie sklandžiai integruotų į įvairias sistemas, parodant pritaikomumą, atitinkantį įvairius reikalavimus.

Duomenų lapas PDF

„CC1100 Eergpt“ duomenų lapai:

Cilindrinės akumuliatorių laikikliai.pdf

„CC1100 Eergpt“ duomenų lapai:

Cilindrinės akumuliatorių laikikliai.pdf

CC1101RTK duomenų lapai:

CC1101RTX.PDF

CC115LRGPR duomenų lapai:

Cc115l.pdf

CC1100RTKR duomenų lapai:

CC1100.PDF

CC110LRGPR duomenų lapai:

CC110L DataSheet.pdf

CC110LRGPR duomenų lapai:

CC1100.PDF
