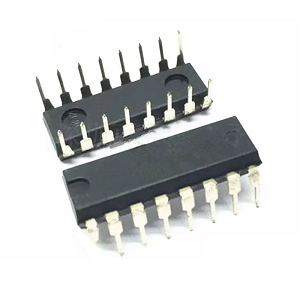

CD4014 IC: 8 bitų pamainos registras su lygiagrečiomis įvestimis

Šis vadovas tiria CD4014-labai pritaikomą CMOS integruotą grandinę, žinomą dėl savo 8 bitų „Shift“ registro funkcijos, palaikančios tiek serijinių, tiek lygiagrečių duomenų įvestis.Garsus savo universalumui įvairiose skaitmeninės loginės programos, CD4014 yra efektyvus scenarijuose, kuriems reikalingas efektyvus duomenų tvarkymas ir supaprastintas perdavimas, ypač kompaktiškose sistemose, kuriose prioritetas yra mažinantis PIN naudojimą.Nuo jo PIN konfigūracijų iki programų ir alternatyvių variantų apžvalgos, šiame straipsnyje pateikiamas išsamus CD4014 panaudojimo novatoriškų elektroninių dizainų ir optimizuotų duomenų valdymo tyrimas.

Katalogas

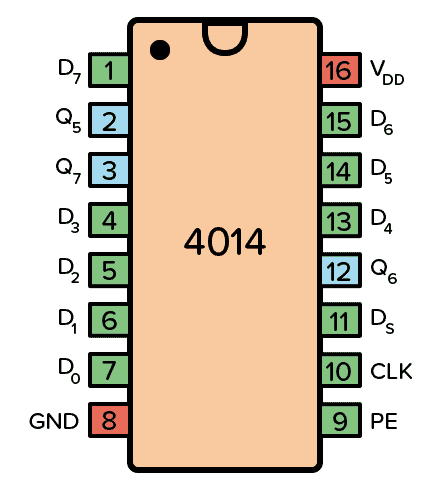

PIN konfigūracija 4014 IC

PIN vardas	Nr.	Tipas	Aprašymas
Vdd	16	Galia	Tiekimo įtampa (nuo +3 iki +15 V)
GND	8	Galia	Žemė (0 V)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Įvestis	Lygiagrečiai duomenų įvesties kaiščiai
Q5, Q6, Q7	2, 3, 12	Išvestis	Buferiniai išėjimai iš paskutinių trijų bitų
PE	9	Įvestis	Lygiagrečiai įgalinti
CP	10	Įvestis	Laikrodžio kaištis, norint sinchronizuoti įvestį
DS	11	Įvestis	Serijos įvesties kaištis

4014 IC panaudojimas

Norėdami pradėti naudoti 4014 IC, pradėkite kruopščiai prijungiant VDD prie teigiamo maitinimo šaltinio ir GND prie neigiamo terminalo.Šis IC veikia nuo 3 V iki 15 V galios diapazone, tačiau konkretūs modeliai gali būti iki 20 V.Patartina išnagrinėti tikslios elektros detalės duomenų lapą, pritaikant suderinamumą su jūsų unikalia sąranka.Pasirinktos įtampos diapazonas daro tiesioginį poveikį įrenginio veikimo vientisumui ir pastoviam funkcionalumui.

Inicijuokite lygiagrečių duomenų įkėlimą, perjungdami lygiagrečią (PE) PIN kodą į aukštą būseną.Prijunkite pasirinktus duomenų įvestis per lygiagrečius duomenų kaiščius, pažymėtus D0 su D7.Kylančio krašto signalas, taikomas CLK kaiščiui, užfiksuoja numatytus duomenis į registrą.Ši parengiamoji fazė atspindi komandą, kuriai vadovauja gerai suderinta praktika, kur vaidmuo ir sinchronizavimas yra nepaprastai svarbūs.

Pradėkite duomenų keitimą perjungdami PE kaištį į žemą būseną.Kiekvienas kylantis CLK impulsas laipsniškai keičia duomenis.Šiuo režimu DS PIN naudojamas serijinių duomenų įvestis, palengvindamas lanksčią duomenų apdorojimą.Ši funkcija tampa ypač naudinga, kai reikalingas skysčių duomenų perėjimas, užtikrinant efektyvų skaitmeninių signalų suskirstymą ir suskirstykite į kategorijas.

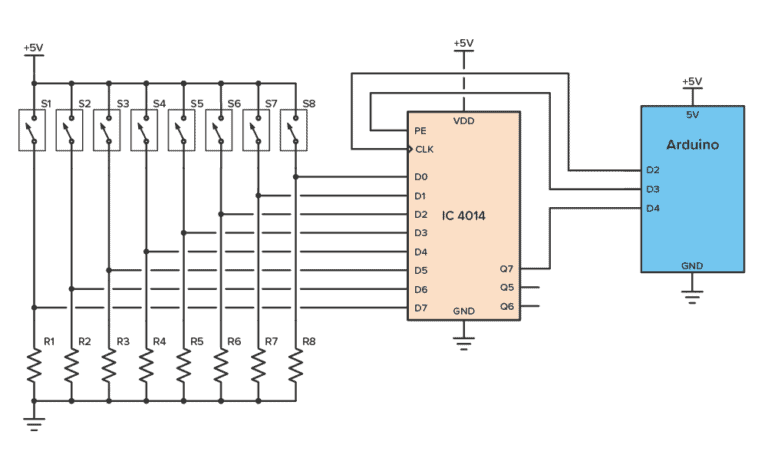

CD4014 taikymo grandinė

CD4014 „Shift Register“ yra praktinis įrankis, skirtas skaityti iki aštuonių jungiklių būsenų, naudojant tik tris mikrovaldiklio kaiščius, pavyzdžiui, su „Arduino“.Tai daro jį idealiai įgyvendinant projektus, kuriuose PIN prieinamumas yra ribotas, nes jis efektyviai išplečia įvesties talpą ir nereikia papildomos aparatinės įrangos.Grandinė veikia fiksuodama visų prijungtų jungiklių būsenas ir vienu metu išsiųsti šiuos duomenis į mikrovaldiklį.CD4014 naudoja lygiagrečią ir paeiliui konvertavimą, leidžiantį stebėti kelis jungiklius, išlaikant instaliaciją paprastą ir kompaktišką.

Norėdami jį nustatyti, prijunkite „Arduino“ D3 PIN kodą prie CD4014 lygiagrečios įjungimo (PE) kaiščio, D2 prie laikrodžio (CLK) PIN ir D4 prie duomenų išvesties (Q) PIN.D3 suaktyvina skląsčiui, kad būtų galima užfiksuoti jungiklio būsenas, D2 siunčia laikrodžio impulsus, kad pakeistų būsenas į išvestį, o D4 skaito duomenis iš eilės.Kiekvienas laikrodžio impulsas perkelia kitą jungiklio būseną į išvesties kaištį, leisdamas „Arduino“ nuskaityti visus aštuonis jungiklius po vieną.Šis požiūris yra efektyvus ir taupo tiek erdvę, tiek išteklius.Naudodami CD4014, galite valdyti kelis įvestis naudodami minimalų I/O naudojimą, supaprastinti savo dizainą ir sumažinti laidų sudėtingumą.Tai kompaktiškas ir patikimas sprendimas projektams, kuriems reikia tiksliai stebėti jungiklių būsenas.

CD4014 ekvivalentai ir alternatyvos

Lygiaverčiai

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014BE

Alternatyvos

• 74HC165

• 74HC166

• 74HC198
