CD4017BE CMOS skaitiklis paaiškinta: funkcijos, funkcionalumas ir naudojimas

CD4017BE skaitiklis yra universali CMOS pagrįsta integruota grandinė, plačiai naudojama skaitmeninėse sistemose skaičiavimo ir sekos nustatymo užduotims.Su 10 išėjimų ir tvirtų valdymo funkcijų, įskaitant „Schmitt“ trigerį ant savo laikrodžio įvesties, jis užtikrina tikslią impulsų formavimo ir stabilų sistemos veikimą.Paprastai aptinkamas programose, pradedant skaitmeniniais ekranais ir baigiant dažnių dalikliais, CD4017BE patikimas ir efektyvus dizainas daro jį vertingu šiuolaikinės elektronikos komponentu.Šis straipsnis įsigilina į pagrindines savybes, PIN konfigūracijas ir praktines pritaikymas, siūlantis jo reikšmingumo vizijas įvairiose technologinėse naujovėse.

Katalogas

Suprasti CD4017BE skaitiklį

CD4017BE yra CMOS pagrįsta integruota grandinė, skirta įvairiems skaičiavimo ir sekos nustatymo poreikiams.Jame yra 10 išėjimų ir CP, CR ir INH įvesties terminalai, todėl jis yra tinkamas įvairioms skaitmeninėms sistemoms.Su „Schmitt“ įėjimu į savo laikrodžio įvestį jis tvarko impulsų formavimą, pritaikydamas skirtingus laikrodžio signalo perėjimus.Ši galimybė reikalinga sistemoms, kuriose impulsų tikslumas yra dinamiškas, siekiant užkirsti kelią klaidoms ir išlaikyti tikslumą.

Žemo laikrodžio išjungimo signalas leidžia jį suskaičiuoti ir perduoti juos į dekodavimo išvestį, kai laikrodis progresuoja.Inžinieriai vertina savo patikimumą kuriant stabilias sistemas.Jo įgudęs pereinamojo laikotarpio valdymas iliustruoja jo vaidmenį šiuolaikinėje elektronikoje.Plačiai naudojamas skaitmeniniuose ekranuose ir sekos nustatymo užduotyse, tai pabrėžia kiekvieno impulso reikšmingumą.

Integruotas į praktinius parametrus, skaitiklio impulsų formavimas sumažina sistemos sudėtingumą - modernizavimo modelį, vertinamą dėl funkcionalumo ir patikimumo.Be to, atsižvelgiant į tradicinius skaičiavimo vaidmenis, CD4017BE taip pat šviečia novatoriškose programose, reikalaujančiose tikslumo ir lankstumo.

Pakeitimas ir lygiavertis

• CD4017BPWR

• SN74HC4020N

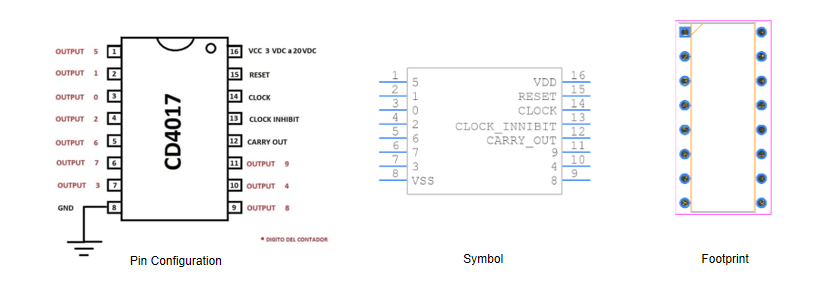

CD4017be simbolis, pėdsakas ir PIN konfigūracija

Smeigtukai, atsakingi už išėjimų skaičiavimą, identifikuojami kaip Q0-Q9 (1-7, 9-11), pateikia pagrindinius signalus, tačiau jie nėra paeiliui organizuoti.Dizaineriai dažnai jungia šiuos išėjimus prie šviesos diodų ar kitų rodiklių, siūlydami realaus laiko grįžtamąjį ryšį įvairiose programose.Norint užtikrinti teisingą ryšį, reikia konsultuotis su grandinės schemomis.Norint išvengti komplikacijų, išėjimai turėtų būti išlaikomi neviršijant jų ribų.

Galios ir žemės jungtys

• 8 kaištis tarnauja kaip VSS/žemė, jungiantis su grandinės žeme ir veikia kaip aktyvi atskaitos už įtampos lygį.Stabilus žemės ryšys sušvelnina galimą triukšmą skaitmeninėse grandinėse.

• 16 kaištis, pažymėtas kaip VDD/VCC, veikia kaip maitinimo šaltinis, paprastai prijungtas prie +5 V šaltinio.Pastatęs atsiejimo kondensatorių šalia šio kaiščio stabilizuoja galią, sumažinant įtampos svyravimus.Ši priemonė padeda išlaikyti stabilumą ir taip užkirsti kelią netinkamam lusto elgsenai.

Valdymo ir valdymo kaiščiai

• 12 kaištis, žinomas kaip vykdomas, pakyla aukštai po važiavimo dviračiu nuo 1 iki 10, suteikdamas perdavimo signalą.Tai palengvina kaskadą operacijose, reikalaujančiose, kad būtų daugiau nei 10.

• Įgalinkite laikrodį, priskirtas 13 kaiščiui, sustabdo skaičių, kai yra aukštas, pristabdydamas operaciją.Ši funkcija pasirodo vertinga sinchronizuojant su išoriniais įvykiais.

• Laikrodžio kaištis, identifikuotas kaip 14 kaištis, skatina skaičiavimo procesą, padidindamas skaičių su kiekvienu teigiamu impulsu.Paprastai jungtys yra susijusios su išoriniais laikmačiais ar mikrovaldikliais, dominuojančiais, kad reikia tiksliai valdyti laiko valdymą skaitmeninėse grandinėse.

• 15 kaištis yra iš naujo nustatytas kaištis, kuris pakartotinai suskaičiuoja seką iki 1. Tikslus nustatymo nustatymo nustatymo operacijai užtikrinama, kad seka prasideda taip, kaip norima, naudojama automatinėse sistemose.

CD4017BE techniniai parametrai

Produkto atributas	Atributo vertė
Gamintojas	Teksasas Instrumentai
Paketas / Atvejis	PDIP-16
Pakuotė	Vamzdis
Technologija	CMOS
Rohs Būsena	Ne Rohs Suderinamas
Skaičiavimas Įvertinti	5,5MHz
Veikia Tiekimo įtampa	3v ~ 18v
Veikia Temperatūra	-55 ° C. ~ 125 ° C.
Montavimas Stilius	Per Skylė
Skaičiavimas Metodas	Sinchroninis
Numeris bitų	10 bitų
Numeris terminacijų	16
Produktas Tipas	Kompanija ICS

CD4017BE funkcijos

Subalansuotas išvesties našumas

CD4017BE pasižymi subalansuotu išvesties našumu, užtikrinančiu stabilų veikimą visose dešimties išvesties būsenose.Šis vienodas elgesys tinka užduotims su sudėtingais sekos reikalavimais, įskaitant ekrano sistemas ir LED chasers.

Apsauga nuo statinės ir lanksčios veikimo

Sukurtas atsparumui, prietaisas atlaiko statinį iškrovą, padidindamas jo ilgaamžiškumą ir patikimumą įvairiose aplinkose.Jis gali veikti be laikrodžio signalo, išlaikydamas logines būsenas statiniuose nustatymuose.Šis lankstumas yra naudingas ten, kur pabrėžiamas energijos taupymas arba signalo atsiradimai yra reti.

Minimalus energijos naudojimas

Dėl mažos galios lygiosios CD4017BE yra tinkama akumuliatoriams varomoms programėlėms.Jis gerai veikia įvairiuose įtampos diapazonuose (3V-15 V), todėl jis yra pritaikomas viskam, pradedant nešiojamaisiais įrenginiais ir baigiant didesnėmis sistemomis.

Atstatymo mechanizmas

Įrenginys, pasižymintis iš naujo nustatymo mechanizmu, gali greitai grįžti į žinomą būseną, palengvindamas trikčių šalinimą ir palaikymą stabilią veikimą.Naudojant nuoseklųjį logiką, kai tikslumas ir būsenos sulaikymas yra svarbus, ši funkcija pasirodo naudinga.

Dažnio padalijimo universalumas

CD4017BE išsiskiria dažnių padalijimu, valdant įvairius įvesties impulsus, kad būtų pagaminta dešimt skirtingų išėjimo dažnių.Jo universalumas vertinamas skaitmeniniuose laikrodžiuose ir prekystalio dizainuose.Norint pasinaudoti šiomis savybėmis, reikia įžvalgaus grandinės dizaino, kad būtų galima optimizuoti našumą, atsižvelgiant į konkrečius poreikius, atsižvelgiant į galimus taikymo iššūkius.

Veiklos mechanizmas

CD4017BE reaguoja į laikrodžio impulsus per jo CLK kaištį, kiekvienas impulsą iš eilės įjungiančias išvesties kaiščius, sukurdamas pasikartojančio skaičiavimo ciklą.Šis procesas ypač tinka tokioms programoms kaip dažnių padalijimas ir sekų skaičiavimas, kai vertinamas tvarkingas progresavimas.

Laikrodžio impulsų sąveika

Laikrodžio impulsai nukreipia CD4017BE, uždegdami atskirą seką.Kiekvienas impulsas pereina į vėlesnį išvesties kaištį, ciklinę operaciją, esančią tokiose programose kaip LED valdymas ar laiko signalo generavimas.Šis ritmas atspindi laiko nustatymo sudėtingumą praktiniuose scenarijuose.

Taikymas dažnių skyriuje

CD4017BE segmentai laikrodžio impulsai su subtilumu, paverčiant aukštesnį dažnį švelnesniu.Tai tampa būtina kuriant specifinius įvairių skaitmeninių grandinių laikrodžių signalus.Sudėtingose ​​sistemose ši sinchronizacija palengvina sklandų veikimą, sukuriant ramią, ritminę laikrodžio įvesties ritmą.

Sekos skaičiavimas ir jos aktualumas

Sekos skaičiavimas nustato savo vietą daugybėje operacijų.CD4017BE orkestruoja procesus, reikalaujančius tikslaus laiko, ir suderinti veiklą, pavyzdžiui, eismo sistemas, kuriose srautas priklauso nuo laiku.Automatizuodamas jis elegantiškai koordinuoja mašinų aktyvavimą, audimo efektyvumą į pramoninį ritmą.

Įvairūs CD4017BE pritaikymai

Kompiuterių programos

CD4017BE tinkamai tvarko įvesties impulsus tokiuose įrenginiuose kaip klaviatūros ir pelės, sustiprindamas vartotojo sąsają užtikrinant tikslų duomenų įvedimą ir sąveiką.Šiuose įrenginiuose įgyvendinti skaitikliai padidina reagavimą - rimtą aspektą domenuose, reikalaujančiuose aukšto tikslumo ir greičio, pavyzdžiui, žaidimų ar grafinio dizaino.

Instrumentų naudojimas

Instrumentų pasaulyje CD4017BE padeda matuoti aspektus, tokius kaip svoris ir stebėjimas cheminio titravimo procesai.Jis valdo kelis rafinuotų jutiklių rodmenų etapus, todėl laboratorijose buvo matomi tikslūs matavimai.Šis tikslumas ne tik sustiprina duomenų patikimumą, bet ir skatina novatoriškus tyrimų metodus, kurie žvelgia į ateitį.

Elektronikos valdymas

Įterptas į elektronines sistemas, CD4017BE prižiūri veikimo srautą ir laiką, padidindamas funkcijas tokiuose įrenginiuose kaip DVD grotuvai ar kintamos srovės sistemos.Užtikrinant optimalų planavimo priemonę kuriant energiją taupančius sprendimus, mažinant energijos naudojimą ir pratęsiant prietaisų gyvenimo trukmę, kuri patenkina didėjančią tvarumo paklausą.

Duomenų apdorojimo pažanga

Naudojant CD4017BE duomenų apdorojimą, sustiprinant perdavimo tikslumą ir apdorojimo rodiklius.Jos indėlis į sistemos efektyvumą ir stabilumą akivaizdus tinklų kūrimo įrangoje, kur dominuoja nuolatinis duomenų srautas.Įgalindamas tikslų signalo apdorojimą, jis palaiko sklandų ryšį ir sušvelnina duomenų praradimo ar korupcijos riziką.

Pramoninė automatika

Pramoninėje aplinkoje CD4017BE nuolat stebi mašinų poslinkio signalus, o tai yra pagrindinis veiksnys, skirtas kontroliuoti tikslus judesius ir kampus.Ši programa sustiprina automatines surinkimo linijas, kai tikslus padėties nustatymas padidina produktyvumą ir vienodumą.Tai atveria duris moderniems automatizavimo metodams, skatina novatoriškus gamybos metodus ir padidina pramonės konkurencingumą.

Argumentai ir trūkumai

Argumentai

Skaitymas parodo nepaprastą pritaikomumą, efektyviai veikia plačioje temperatūros diapazone nuo -40 ℃ iki 125 ℃.Jo dizainas apima antistatinę apsaugą, padidinantį patikimumą jautriuose kontekstuose.Inžinieriai vertina jo galimų pakuočių variantų įvairovę - SOP14, TSSOP14 ir DIP14 -, kad būtų galima sklandžiai integruoti į kelis grandinės dizainus.

„Johnson Counter Architecture“ palengvina didelį skaičiavimo greitį, kuris pasirodo gana naudingas skaitmeninėse sistemose, naudojančiose tokiose programose kaip laikmačiai ir sekos.Ši architektūra dažniausiai vertinama už tai, kad būtų lengviau sudėtingo laiko mechanizmų sudėtingumo elektroniniuose dizainuose sudėtingumą.

Trūkumai

Siūlydamas daugybę privalumų, skaitiklis turi tam tikrų apribojimų.Jame trūksta dinamiškos atnaujinimo galimybių, reikalaujančių gaivinančio laikrodžio kontroliuojamą laikrodį, o tai gali paveikti našumą tam tikromis sąlygomis.Norint iš naujo nustatyti savarankiško atstatymo mechanizmą, reikia rankinės intervencijos ar išorinės grandinės, kad būtų galima iš naujo nustatyti komplikacijų sluoksnius į kai kuriuos dizainus.

Be to, prekystalio asortimentas apsiriboja 10, todėl reikia papildomų skaitiklių platesnėms diapazonams, o tai gali sukelti iššūkių sistemose, kuriose yra dideli skaičiavimo poreikiai.Nors praktikai dažnai kreipiasi į kelis skaitiklius, kad tai įveiktų, tai gali sukelti padidėjusį sudėtingumą.

Dažnai užduodami klausimai [DUK]

1. Kam naudojamas CD4017?

CD4017BE puikiai valdo mažo nuotolio skaičiavimo užduotis, veiksmingai tvarkant skaičiavimą nuo 0 iki 10. Kaip Johnsono 10 pakopų skaitiklis supaprastina grandinės dizainą, todėl jis yra patrauklus dėl sugebėjimo sumažinti sudėtingumą ir išsaugoti erdvę-veiksnius, kurie prisideda prie veiksnių, kurie prisideda prie veiksnių, kurie prisideda prie veiksnių, kurie prisideda prie veikėjųlabai siekia projektavimo efektyvumo.

2. Koks yra CD4017be skaitiklio įvesties signalo tipas?

Sunkumas priima įvairius dešimtainius skaitmeninius signalus.Tiksliau, laikrodžio signalai, iš naujo nustatymo signalai ir laikrodžio išjungimo signalai.Šis universalumas leidžia tiksliai valdyti ir nustatyti įvairias skaitmenines programas, todėl jis tinka sudėtingoms užduotims, reikalaujančioms tikslumo.

3. Kas yra Johnsono dešimtmečio prekystalis?

Johnsono skaitiklis veikia naudojant 5 bitų sąranką, sudarytą iš „D flip-Flops“, sudarydamas ciklinio dešimtmečio skaitiklį.Ši struktūra užtikrina patikimus išėjimo poslinkius ir nuspėjamas sekas, suteikdama didelius pranašumus sudėtingose ​​nuosekliose loginėse grandinėse.

4. Koks yra CD4017BE darbinės temperatūros diapazonas?

Funkcija plačioje temperatūroje nuo -55 ° C iki 125 ° C, CD4017BE rodo didelį pritaikomumą.Šis atsparumas padidina jo našumą įvairiose aplinkose, įskaitant atšiaurias sąlygas, paprastai esančias pramoninėje aplinkoje.

5. Koks yra CD4017BE skaitiklio atstatymo metodas?

Bet koks aktyvus išvestis, turint asinchroninį atstatymo mechanizmą, greitai išvaloma, kai atstatymo signalas sumažėja.Ši galimybė leidžia greitai pakartoti, pagerinti sistemos reagavimą ir nuolat kintančių programų patikimumą.
