CD4073: paaiškinta 3 įvesties ir vartų IC

Šis vadovas tiria CD4073, trigubą 3-osios ir vartų integruotą grandinę, garsėjančią savo universalumu ir efektyvumu šiuolaikinėje elektronikoje.Jis nagrinėja CD4073 vaidmenį skaitmeninės logikos grandinėse, suskaidant PIN konfigūracijas, vartų operacijas ir programas.

Katalogas

1. PIN konfigūracija 4073 IC

2. 3 įvesties ir vartų apžvalga

3. CD4073 funkcija ir naudojimas

4. CD4073 Taikymo grandinė

5. CD4073 Alternatyvos ir ekvivalentai

6. Duomenų lapai

PIN konfigūracija 4073 IC

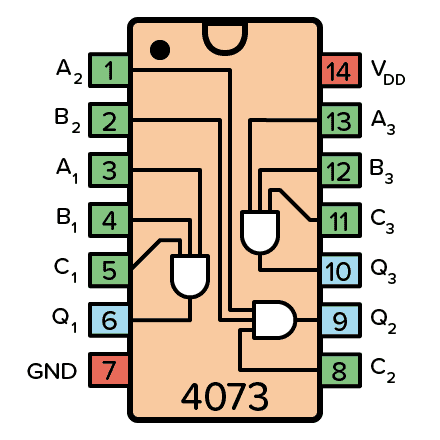

4073 Pinout

PIN vardas	Nr.	Tipas	Aprašymas
Vdd	14	Galia	Tiekimo įtampa (nuo +3 iki +15 V)
GND	7	Galia	Žemė (0 V)
A1 - A3	1, 3, 13	Įvestis	Iš trijų ir vartų įvesties
B1 iki B3	2, 4, 12	Įvestis	Trijų ir vartų B įvestys
C1 iki C3	5, 8, 11	Įvestis	Trijų ir vartų įvesties C ir vartų
Q1 iki Q3	6, 9, 10	Išvestis	Išstoja iš trijų ir vartų

3 įvesties ir vartų apžvalga

3 įvesties ir vartai suteikia didelę išvestį tik tada, kai visi trys įėjimai, vadinami A, B, ir C, yra nustatytos aukštai.Norint suprasti tai, reikia ištirti tiesos lentelę, kurioje pateikiamas išsamus įvesties derinių rodymas, iliustruojantis loginį srautą, kuris daugiausia sukuria mažą išėjimą.Tik turint visus įėjimus aukštai, grandinė sukuria didelę išvestį, įkūnijama sudėtingas patikrinimas, reikalingas scenarijuose, reikalaudami griežtos būklės įvykdyti norimą rezultatą.

3-Input AND Gate Symbol

3 įvesties ir vartų simbolis

Įvestis a	Įvestis b	Įvestis c	Išvestis q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

3-įvesties ir vartų tiesos lentelė

CD4073 funkcija ir naudojimas

Pradinė sąranka ir jungtys

Inicijuoti CD4073, Pradėkite nuo VDD prijungimo prie stabilios ir teigiamos įtampos tiekimo, tuo pačiu užtikrinant, kad GND būtų tvirtai susietas su žeme.Šis žingsnis yra tinkamo integruotos grandinės veikimo pagrindas.Patartina dar kartą patikrinti šiuos ryšius, kad būtų galima apeiti bet kokius galimus neatitikimus, kurie gali kilti dėl galios problemų.

Įvesties ir signalo valdymas

Įvestys, pažymėtos A, B ir C, turi būti prijungti prie skaitmeninių signalų, kurie tiksliai atspindi nagrinėjamas sąlygas.Skaitmeninių signalų pasirinkimas turi įtakos, nes jis predicina CD4073 apdorotą logiką ir elgesį.Nepaisymas ar priežiūra, pvz., Blaimi jungtys ar triukšmas, gali sukelti klaidų, apsunkindamas logines operacijas.

Išvesties panaudojimas ir grandinės integracija

Vartų išėjimai, paprastai vaizduojami kaip Q, veikia kaip įvesties A, B ir C loginės sankirtos rodikliai. Šių išėjimų integravimas į tolesnes grandinės operacijas gali suteikti didžiulę vertę.Strateginė integracija dažnai vadovaujasi ankstesniais scenarijais, kai grandinės efektyvumo optimizavimas lėmė pastebimą našumo patobulinimą.

CD4073 taikymo grandinė

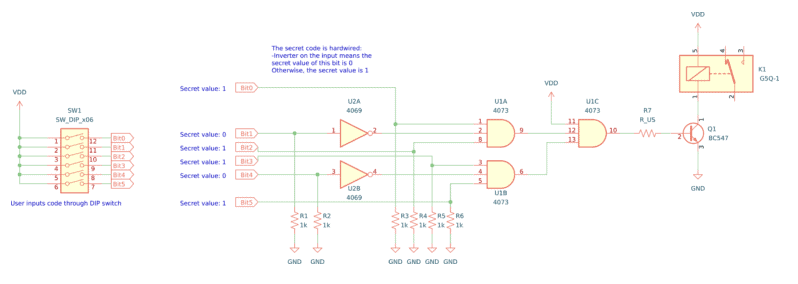

CD4073 Circuit

Integruota CD4073 grandinė yra svarbus komponentas kuriant saugią kodų užrakto sistemą, kuri patikrina 6 bitų dvejetainį kodą, pavyzdžiui, 101101. Ši sistema naudoja ir vartus CD4073, kad patvirtintų įvesties kodo tikslumą.Ne vartai iš IC, pavyzdžiui, CD4069BE, yra naudojami loginio lygio koregavimui, užtikrinant, kad įvestį teisingai interpretuojama grandinė.Norint, kad sistema patikimai funkcionuotų, reikalingas tinkamas įvesties logikos sekos nustatymas ir koregavimas.

Keli komponentai yra raktas į grandinės surinkimą.Relė naudojama išoriniams įrenginiams valdyti, o CD4073BE tvarko ir vartų operacijas, o CD4069BE teikia ne vartų operacijas.Dvejetainiam kodui įvesti naudojamas 6 padėčių DIP jungiklis, o rezistoriai yra įtraukti į srovės srautą reguliuoti.NPN tranzistorius, pavyzdžiui, BC547, yra naudojamas relės maitinimo įstaigai ir užtikrinti tinkamą veikimą.

Relę suaktyvina tranzistorius, kuris sustiprina mažą srovę iš DIP jungiklio, kad būtų galima vairuoti relę.Tai leidžia grandinei reguliuoti išorinius įrenginius, tokius kaip apsaugos signalizacijos ar durų spynos, padidinant bendrą saugumą.Norint išvengti grandinės paklaidų, reikia tinkamai pasirinkti tranzistorių.Tai rodo skaitmeninės logikos subalansavimo su analogine valdymu svarbą, nes jų kruopštus sąveika lemia aparatūros programų sėkmę ar nesėkmę.

CD4073 alternatyvos ir ekvivalentai

• Taip pat pažymėta kaip NTE4073, MC14073Ar HCF4073Ar TC4073Ar HEF4073.

• Variacijos kaip "CD4073BE„Nurodykite gamintojo ar technologijų skirtumus.

• 74HC11: Dar vienas trigubas 3-intput ir vartų IC.

Duomenų lapai

CD4073BE duomenų lapai:

Medžiagos rinkinys 30/2017 m. Kovo mėn

CD4073B/81B/82B TYPE.PDF
