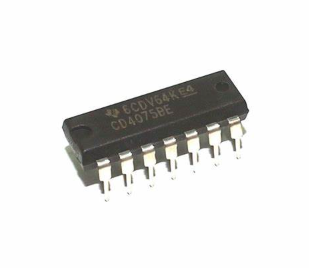

CD4075 IC-jo 3-įvynimo ar vartų vadovas

„CD4075 Triple 3-Input“ arba „Gate“ yra universalus CMOS IC, pasižymintis trimis ar vartais, kiekvienas tvarkantis tris įvestis.Tai idealiai tinka automatizavimui, mikrovaldiklių projektams ir sprendimų priėmimo sistemoms, supaprastinant grandinės dizainą, užtikrinant patikimą našumą.Šiame straipsnyje nagrinėjamos jo techninės specifikacijos, PIN konfigūracijos, praktinės programos ir grandinių pavyzdys, siūlantis vertingų įžvalgų, kad galėtumėte optimizuoti grandinės našumą.

Katalogas

PIN kodo išdėstymas

PIN vardas	Kaištis	Tipas	Aprašymas
Vdd	14	Galia	Tiekimo įtampa (nuo +3 iki +15 V)
GND	7	Galia	Žemė (0 V)
A1 - A3	1, 3, 13	Įvestis	Iš trijų ar vartų įvesties
B1 iki B3	2, 4, 12	Įvestis	Trijų ar vartų B įvestys
C1 iki C3	5, 8, 11	Įvestis	Trijų ar vartų C įvestys
Q1 iki Q3	6, 9, 10	Išvestis	Išvestis iš trijų ar vartų

3 įvesties ar vartų apžvalga

3 įvesties arba vartai įveda išplėstą tipinių ar vartų funkcionalumą, pridedant papildomą įvesties liniją.Naudodami šį papildomą įvestį galite atsidurti didesnėje platumoje, nes dabar galite apsvarstyti iki trijų galimų signalų, o ne įprastų dviejų.

Šių vartų veikimas yra toks, kad kai kuris nors iš įvestis, vienaskaitos ar kartu, pasiekia aukštą būseną, išėjimas vienareikšmiškai atspindi šią aukštą būklę.Šis elgesys dažniausiai tampa aktualus sudėtingose ​​skaitmeninėse sistemose, kur įvairios scenarijai gali suartėti, kad būtų suderintas rezultatas.

Įvestis a	Įvestis b	Įvestis c	Išvestis q
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	1

Naudojant CD4075 lustą

CD4075 Lustas išsiskiria loginių grandinių pasaulyje, vertinama už jo tinkamumą tvarkant kelis įvestis.Norint pasiekti maksimalų šio komponento potencialą, protinga įsigilinti į jo galios specifikacijas.Paprastai šis lustas veikia su maitinimo šaltiniu nuo 3 iki 15 voltų, kai kurie modeliai gali valdyti iki 20 voltų.

Norėdami gauti optimalią funkciją, įsitikinkite, kad VDD kaištis yra susietas su teigiamu maitinimo šaltinio terminalu, o GND kaištis atitinka neigiamą gnybtą.Ši teisinga sąranka naudojama norint sklandžiai įjungti lusto operacijas.Čia esančios klaidos dažnai lemia gedimus dėl gedimų, kurių rezultatas buvo susidūręs per praktines laboratorijos sesijas ar dirbant prie projektų.

Lustas siūlo A, B ir C kaiščius kaip įvesties gnybtus.Šie įvesties kaiščiai yra raktas į loginius signalus - signalus, kurie sudaro patį lusto apdorojimo užduočių branduolį.Galite pabrėžti nuoseklaus signalo įvesties vertę, įspėdami, kad variacijos gali žymiai pabloginti našumą.Lygiai taip pat „Q PINS“ lusto išvesties gale perduoda perdirbtus loginius signalus į kitus grandinės etapus.

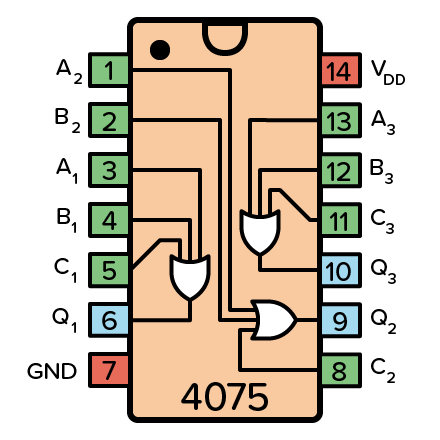

4075 PINOUT

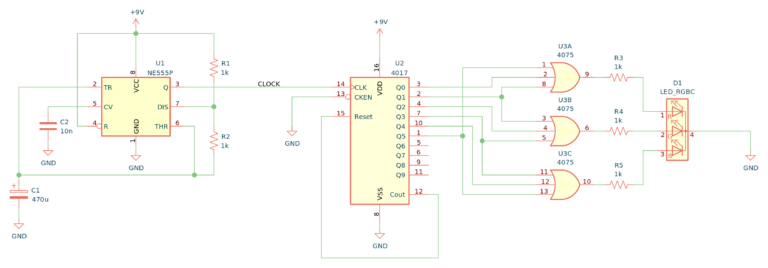

Grandinės pavyzdys - RGB LED spalvų perjungiklis

Šiame straipsnyje mes apžvelgiame grandinę, kurioje naudojamas CD4075BE IC, žinomas dėl savo efektyvaus 3-įvesties ar vartų, kad sukurtume dinaminį RGB LED spalvų perjungiklį.Ši sąranka cikluoja įvairiomis spalvomis, siūlydama vizualiai žavią mokymosi galimybę skaitmeninėje elektronikoje.

Mūsų spalvų perjungiklio centras yra CD4075BE IC, kuris kontroliuoja spalvų išvestį per jo 3-intput arba vartus.Šis IC veikia kartu su 555 laikmačio IC (U1), kuris sukonfigūruotas skleisti pastovų laikrodžio impulsus.Šie impulsai suaktyvina CD4017 dešimtmečio skaitiklį (U2) - pagrindinį komponentą, kuris nuosekliai suaktyvina jo išėjimus kiekvienu impulsu, gautu iš 555 laikmačių.

Pirmuosius šešis CD4017 išėjimus susiejame tiesiai su CD4075BE įvestimis.Šis ryšys leidžia grandinei parodyti šešias atskiras RGB LED (D1) spalvas, sumaišant išėjimus, kad būtų sukurtos įvairios spalvų derinių.

Norėdami surinkti šią grandinę, jums reikės šių komponentų:

• CD4075BE IC (U3) 3 įvesties ar vartų valdymui

• CD4017 dešimtmečio skaitiklis (U2), kad galėtumėte važiuoti per išvesties būsenas

• 555 laikmatis IC (U1), kad būtų sukurta laikrodžio impulsai

• RGB LED (D1), kad būtų galima parodyti spalvas

• Penki 1 kΩ rezistoriai (R1-R5) srovės valdymo ir laiko nustatymui

• 470 µF kondensatorius (C1), siekiant užtikrinti laikmačio išėjimo stabilumą

• 10 NF kondensatorius (C2), kuris patikslintų laikrodžio signalą

CD4075 alternatyvos ir pakaitalai

CD4075 integruota grandinė (IC) paprastai pripažįstama keliais lygiaverčiais pavadinimais, įskaitant NTE4075, MC14075, HCF4075Ar TC4075, ir HEF4075.Šie identifikatoriai skiriasi priklausomai nuo gamintojo, tačiau visos versijos turi tas pačias funkcijas ir identiškas PIN konfigūracijas.Kai kuriuose modeliuose taip pat gali būti priesagų, tokių kaip “CD4075BE“, Nurodant nedidelius gamintojo variantus.

Jei CD4075 IC nėra prieinamas vietoje, patikrinkite patikimas internetines prekyvietes, kad gautumėte platesnį pasirinkimą ir geresnį prieinamumą.

• 74HC4075: Trys 3 įvesties arba vartai
