Tinkamo maitinimo adapterio kištuko pasirinkimas: kintamosios srovės įvesties ir nuolatinės srovės išvesties vadovas

Maitinimo adapterio kištukai leidžia prijungti įrenginius prie maitinimo šaltinio ir užtikrinti, kad jie veiktų.Šiame straipsnyje sužinosite, ką daro kintamosios srovės įvesties kištukai ir nuolatinės srovės išvesties jungtys ir kodėl jie svarbūs.Taip pat išnagrinėsite įvairius visame pasaulyje naudojamus kištukų tipus, įtampą, dažnį ir saugos funkcijas.Be to, suprasite jungčių tipus ir kur jie dažniausiai naudojami.

Katalogas

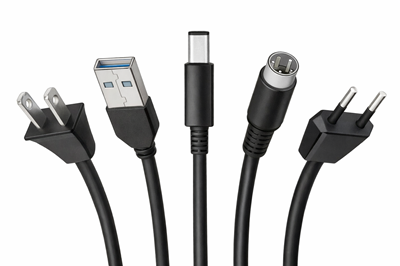

1 pav. Maitinimo adapterio kištukų apžvalga

Kas yra kintamosios srovės įvesties kištukai?

Kintamosios srovės įvesties kištukai yra komponentai, jungiantys maitinimo adapterį prie sieninio lizdo, kad gautų kintamosios srovės (AC) maitinimą.Jie tarnauja kaip elektros energijos įėjimo taškas iš maitinimo tinklo į adapterį.Šie kištukai skirti saugiai perduoti elektros energiją iš lizdo į vidinę maitinimo adapterio grandinę.Pagrindinė jų funkcija yra užtikrinti stabilų ir saugų ryšį su maitinimo šaltiniu.Kintamosios srovės įvesties kištukai puikiai tinka, kad bet kuris maitinimo adapteris veiktų efektyviai.Paprastai jie integruojami į maitinimo laidus arba tiesiogiai pritvirtinami prie adapterio korpusų.Konstrukcija užtikrina nuoseklų įvesties galios tiekimą į adapterį konvertavimui.Be kintamosios srovės įvesties kištukų maitinimo adapteriai negalėtų gauti energijos iš tinklo.

Įprasti kintamosios srovės sieninių kištukų tipai

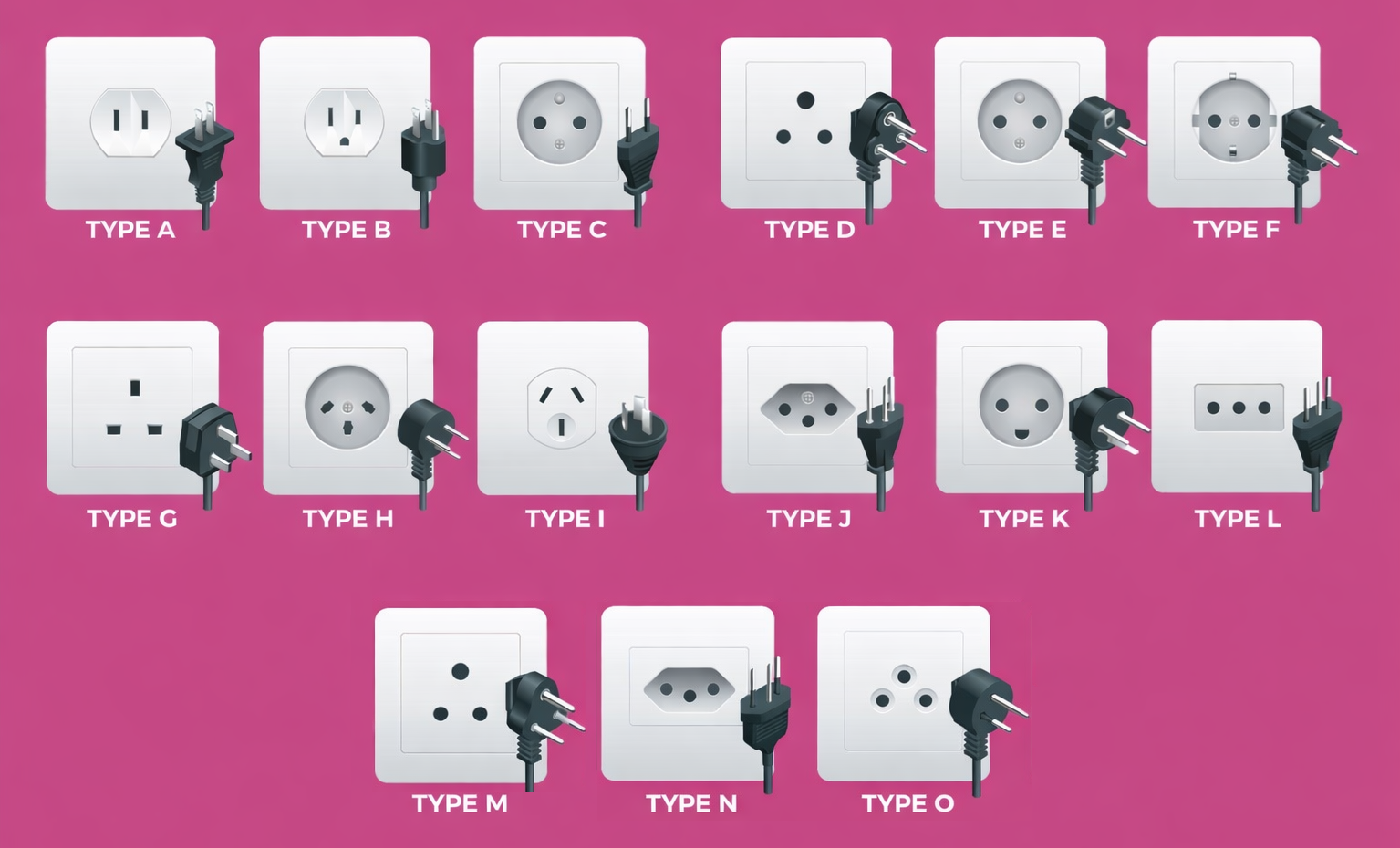

2 pav. Visuotiniai kintamosios srovės kištukų tipai

• A tipas - A tipas yra dviejų kontaktų kištukas su plokščiomis lygiagrečiomis mentėmis ir be įžeminimo kaiščio.Jis daugiausia naudojamas JAV, Kanadoje, Meksikoje ir Japonijoje.Palyginti su kitais tipais, tai vienas iš paprasčiausių ir lengviausių konstrukcijų.Šis kištukas dažniausiai naudojamas mažos galios įrenginiams, tokiems kaip telefonų įkrovikliai ir maža elektronika.Dėl plačiai paplitusio naudojimo jis yra pagrindinės plataus vartojimo elektronikos standartas.Dėl A tipo paprastumo jis yra ekonomiškas ir lengvai gaminamas.

• B tipas - B tipas panašus į A tipą, tačiau turi papildomą apvalų įžeminimo kaištį.Jis plačiai naudojamas Šiaurės Amerikoje ir kai kuriose Centrinės Amerikos dalyse.Palyginti su A tipu, jis užtikrina didesnį saugumą dėl įžeminimo funkcijos.Šis kištukas dažniausiai naudojamas prietaisams, kuriems reikalingi aukštesni saugos standartai.Tai svarbu aplinkoje, kur būtina elektros apsauga.B tipas yra standartinis pasirinkimas tiek gyvenamosioms, tiek komercinėms reikmėms.

• C tipas - C tipas yra dviejų apvalių kontaktų kištukas, paprastai žinomas kaip Europlug.Jis plačiai naudojamas Europoje, Azijoje ir Pietų Amerikoje.Palyginti su A ir B tipais, jis universaliau suderinamas su daugelio tipų lizdais.Šis kištukas paprastai naudojamas mažos galios įrenginiams, tokiems kaip įkrovikliai ir maži prietaisai.Jo kompaktiškas dizainas leidžia lengvai naudoti keliuose regionuose.C tipas vaidina svarbų vaidmenį tarptautinėse kelionėse dėl didelio suderinamumo.

• D tipas - D tipas yra trijų apvalių kontaktų kištukas, išdėstytas trikampiu.Jis daugiausia naudojamas Indijoje, Nepale ir kai kuriose Afrikos šalyse.Palyginti su C tipu, jis palaiko įrenginius, kuriems reikalingas stabilesnis ryšys.Šis kištukas dažniausiai naudojamas regionuose, kuriuose taikomi senesni elektros standartai.Jo konstrukcija leidžia patenkinti vidutinius galios poreikius.D tipas išlieka svarbus siekiant išlaikyti suderinamumą su savo regionine infrastruktūra.

• E tipas - E tipas yra dviejų apvalių kontaktų kištukas su skylute įžeminimo kaiščiui lizde.Jis dažniausiai naudojamas Prancūzijoje, Belgijoje ir Lenkijoje.Palyginti su C tipu, jame yra įžeminimo mechanizmas, užtikrinantis didesnį saugumą.Šis kištukas naudojamas tiek mažos, tiek vidutinės galios įrenginiams.Tai svarbu norint išlaikyti saugias elektros jungtis Europos sistemose.E tipas dažnai suderinamas su F tipo lizdais.

• F tipas - F tipas, dar žinomas kaip Schuko kištukas, turi du apvalius kaiščius su įžeminimo spaustukais.Jis plačiai naudojamas Vokietijoje, Ispanijoje ir daugelyje Europos šalių.Palyginti su E tipu, vietoj kaiščio naudojamas šoninis įžeminimas.Šis kištukas dažniausiai naudojamas didesnės galios prietaisams.Jo tvirta konstrukcija užtikrina saugų ir stabilų ryšį.F tipas reikalingas šiuolaikinėse Europos elektros sistemose.

• G tipas - G tipas yra trijų kontaktų kištukas su stačiakampiais kaiščiais, išdėstytais trikampiu išdėstymu.Jis naudojamas Jungtinėje Karalystėje, Airijoje ir keliose Azijos šalyse.Palyginti su kitais tipais, jis turi tvirtesnę ir didesnę struktūrą.Šis kištukas dažniausiai naudojamas tiek buityje, tiek biuro įrangoje.Tai svarbu norint užtikrinti tvirtą ir stabilų ryšį.G tipas yra plačiai pripažintas dėl savo patvarumo.

• Tipas H - H tipas yra trijų kontaktų kištukas su kaiščiais, išdėstytais unikaliu trikampiu.Jis daugiausia naudojamas Izraelyje ir gretimuose regionuose.Palyginti su C tipu, jis turi skirtingą dizainą, kuris riboja suderinamumą.Šis kištukas naudojamas tiek gyvenamosiose, tiek komercinėse patalpose.Tai užtikrina tinkamą ryšį konkrečioje regioninėje sistemoje.H tipas yra svarbus norint išlaikyti standartizuotą elektros saugą savo regione.

• I tipas - I tipas yra kištukas su dviem plokščiais kampiniais kaiščiais ir kartais įžeminimo kaiščiu.Jis dažniausiai naudojamas Australijoje, Naujojoje Zelandijoje ir China.Palyginti su A tipu, kampuota konstrukcija užtikrina saugesnį prigludimą.Šis kištukas naudojamas įvairiuose elektros prietaisuose.Jis palaiko tiek buitinius, tiek pramoninius įrenginius.I tipas yra geras regionuose, kuriuose yra moderni elektros infrastruktūra.

• Tipas J - J tipas yra trijų kontaktų kištukas su apvaliais kaiščiais, įskaitant įžeminimo kaištį.Jis daugiausia naudojamas Šveicarijoje ir Lichtenšteine.Palyginti su C tipu, jis siūlo papildomą įžeminimą saugumui užtikrinti.Šis kištukas dažniausiai naudojamas tiek namuose, tiek biuruose.Tai užtikrina stabilias ir saugias elektros jungtis.J tipas yra svarbus siekiant išlaikyti aukštus saugos standartus savo regione.

• Tipas K - K tipas yra trijų kontaktų kištukas su apvaliais kaiščiais ir įžeminimo kaiščiu.Jis daugiausia naudojamas Danijoje ir Grenlandijoje.Palyginti su F tipu, jis turi šiek tiek kitokią įžeminimo konfigūraciją.Šis kištukas naudojamas tiek gyvenamiesiems, tiek komerciniams įrenginiams.Tai užtikrina suderinamumą su Danijos elektros sistema.K tipas yra svarbus norint išlaikyti vietinius elektros standartus.

• L tipas - L tipas yra trijų apvalių kontaktų kištukas, išdėstytas tiesia linija.Jis daugiausia naudojamas Italijoje ir kai kuriose Šiaurės Afrikos dalyse.Palyginti su C tipu, jis palaiko didesnės srovės programas.Šis kištukas naudojamas tiek mažoje elektronikoje, tiek didesniuose prietaisuose.Tai užtikrina stabilų ir nuoseklų ryšį.L tipas yra svarbus Italijos standartizuotai elektros sistemai.

• Tipas M - M tipas yra didesnė D tipo versija su trimis apvaliais kaiščiais.Jis naudojamas Pietų Afrikoje ir kai kuriose kaimyninėse šalyse.Palyginti su D tipu, jis skirtas didesnės galios programoms.Šis kištukas dažniausiai naudojamas didelio galingumo prietaisuose.Didesnis dydis leidžia atlaikyti didesnę elektros apkrovą.M tipas svarbus pramoninėje ir didelės galios aplinkoje.

• Tipas N - Tipas N yra trijų apvalių kontaktų kištukas, standartizuotas Brazilijoje ir Pietų Afrikoje.Jis sukurtas siekiant pagerinti saugumą ir suderinamumą.Palyginti su C tipu, jame yra įžeminimas papildomai apsaugai.Šis kištukas naudojamas tiek gyvenamuosiuose, tiek komerciniuose įrenginiuose.Jis palaiko šiuolaikinius elektros standartus savo regionuose.N tipas vaidina svarbų vaidmenį naujesnėse infrastruktūros sistemose.

• Tipas O - O tipas yra trijų apvalių kontaktų kištukas, daugiausia naudojamas Tailande.Jis skirtas palaikyti modernias elektros sistemas regione.Palyginti su senesniais kištukų tipais, jis siūlo patobulintas saugos funkcijas.Šis kištukas naudojamas tiek buityje, tiek komerciniuose įrenginiuose.Tai užtikrina suderinamumą su vietiniais elektros standartais.O tipas yra svarbus palaikant standartizuotas elektros energijos sistemas Tailande.

Kintamosios srovės įvesties kištukų įtampa ir dažnis

Maitinimo adapteriai paprastai yra skirti veikti plačiame įvesties įtampos diapazone, paprastai nuo 100 V iki 240 V kintamosios srovės.Šis lankstumas leidžia įrenginius naudoti įvairiose šalyse nereikalaujant atskirų maitinimo šaltinių.Adapteris automatiškai prisitaiko prie gaunamos įtampos, kad išlaikytų stabilų veikimą.Ši savybė ypač svarbi šiuolaikinei elektronikai, naudojamai pasaulinėse rinkose.Platus įtampos palaikymas padeda išvengti žalos, kurią sukelia įtampos neatitikimas.Tai taip pat pagerina prietaisų naudojimo patogumą keliaujant.

Be įtampos, kintamosios srovės įvesties galia taip pat veikia standartiniais 50 Hz arba 60 Hz dažniais.Šios dažnio vertės parodo, kaip dažnai elektros srovė kinta per sekundę.Maitinimo adapteriai sukurti taip, kad efektyviai valdytų abu dažnius, nepakenkiant išvesties našumui.Tai užtikrina nuoseklų veikimą, nepaisant regioninių elektros standartų.Abiejų dažnių tipų palaikymas pagerina skirtingų maitinimo sistemų suderinamumą.Dėl to dauguma šiuolaikinių adapterių yra sukurti universalioms įvesties sąlygoms.

Dviejų šakų ir trijų šakų kintamosios srovės kištukai

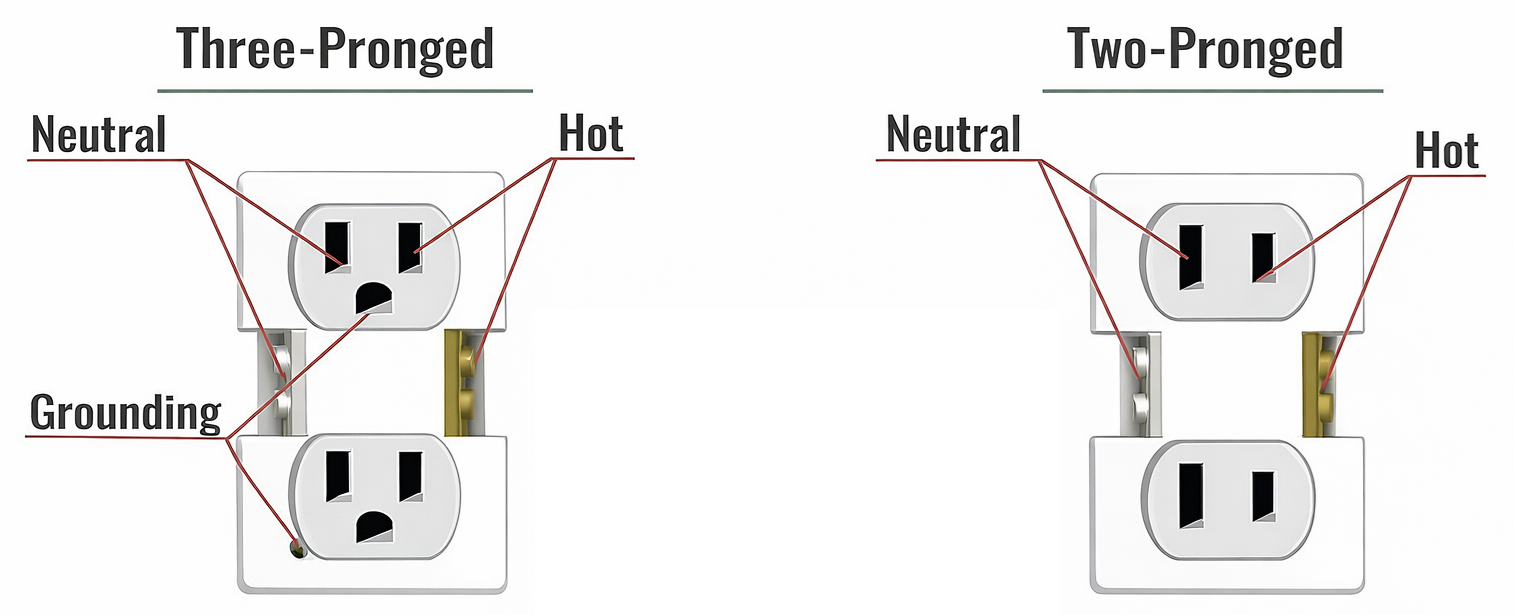

3 pav. Dviejų šakų ir trijų šakų kištuko struktūra

Dviejų šakų kištukai susideda iš dviejų elektros kontaktų, kurie jungiasi prie maitinimo šaltinio įtampingo ir neutralaus laidų.Jie dažniausiai naudojami įrenginiuose, kurių saugiam veikimui nereikia įžeminimo.Šie kištukai yra lengvi ir paprastesnio dizaino, todėl tinkami nedidelei elektronikai.Jie dažnai randami įkrovikliuose, lempose ir mažos galios prietaisuose.Dviejų šakų kištukai yra plačiai naudojami dėl savo kompaktiškos konstrukcijos.Tačiau jie suteikia pagrindinę apsaugą ir neapima papildomo saugos įžeminimo.

Trijų šakų kištukai turi papildomą įžeminimui skirtą kaištį, kuris padidina elektros saugumą.Ši įžeminimo jungtis padeda išvengti elektros smūgio, saugiai nukreipdama srovę į žemę.Šie kištukai paprastai naudojami įrenginiuose, kuriems reikia didesnio galios arba metaliniuose korpusuose.Jie siūlo geresnę apsaugą nuo elektros gedimų ir trumpojo jungimo.Trijų šakų kištukai dažniausiai randami tokiuose prietaisuose kaip kompiuteriai, šaldytuvai ir pramoninė įranga.Jų konstrukcija užtikrina saugesnį veikimą sudėtingoje elektros aplinkoje.

Fiksuoti ir keičiami kintamosios srovės kištukai

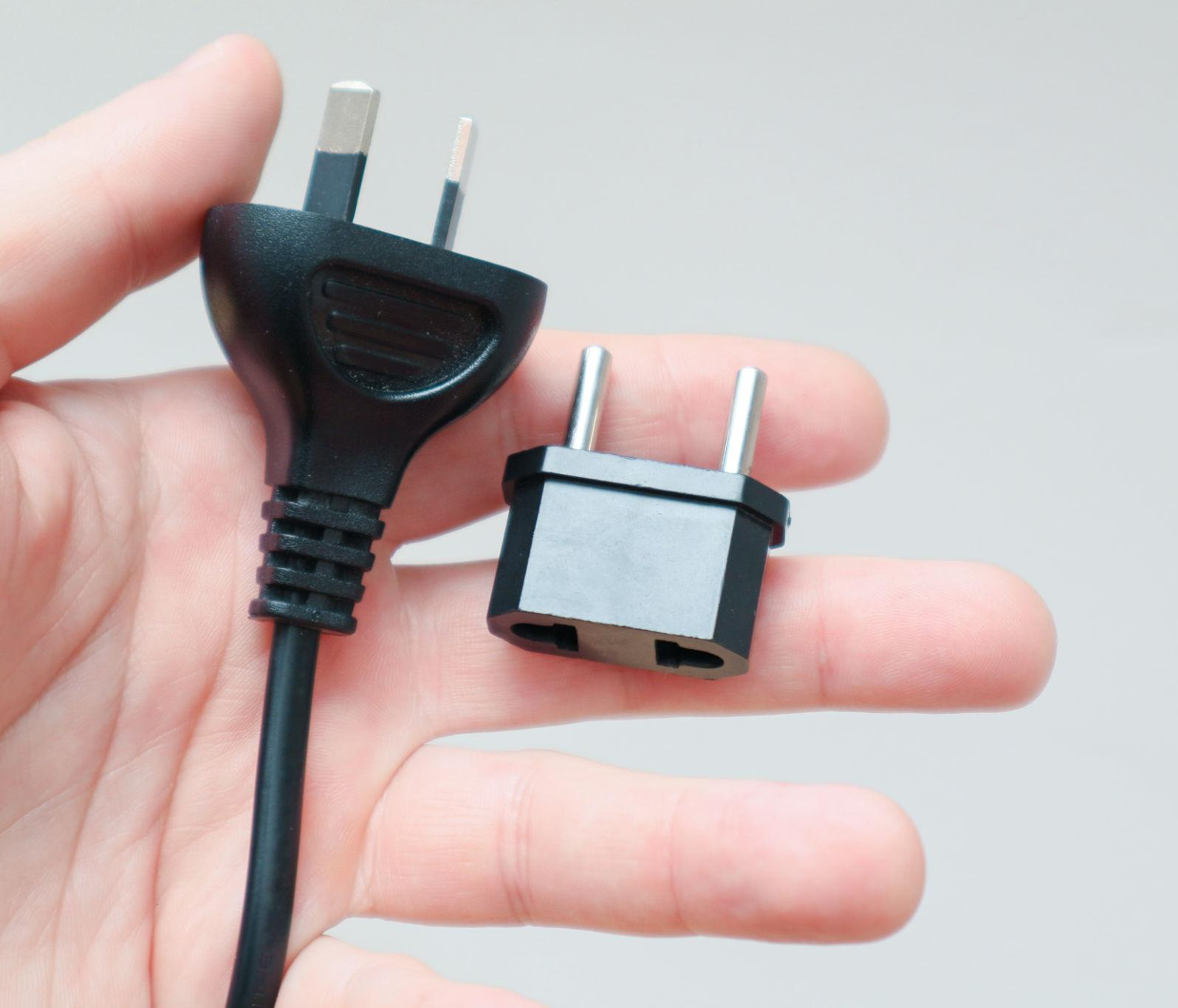

4 pav. Fiksuoto ir keičiamo kištuko konstrukcija

Fiksuoti kintamosios srovės kištukai yra visam laikui pritvirtinti prie maitinimo adapterio ir jų negalima išimti ar pakeisti.Šis dizainas užtikrina stabilų ir patvarų ryšį kasdieniniam naudojimui.Jis dažniausiai naudojamas adapteriuose, skirtuose konkrečiam regionui ar šaliai.Fiksuoti kištukai yra paprasti ir sumažina jungčių atsilaisvinimo riziką.Jie dažnai naudojami stacionariems įrenginiams, kurie nėra dažnai perkeliami.Ši konstrukcija užtikrina nuoseklų veikimą be papildomų komponentų.

Kita vertus, keičiami kintamosios srovės kištukai leidžia sukeisti skirtingas kištukų galvutes, priklausomai nuo regiono.Dėl to jie labai naudingi kelionėms ir tarptautinėms programoms.Galite lengvai pritvirtinti skirtingoms šalims tinkamo tipo kištuką.Dėl šio lankstumo nereikia kelių adapterių.Keičiamos sistemos dažniausiai naudojamos universaliuose maitinimo adapteriuose.Jie suteikia patogumo išlaikant suderinamumą su įvairiais elektros standartais.

Kas yra nuolatinės srovės išvesties jungtys?

Nuolatinės srovės išvesties jungtys yra komponentai, tiekiantys reguliuojamą nuolatinės srovės (DC) maitinimą iš maitinimo adapterio į elektroninį įrenginį.Jie tarnauja kaip galutinis maitinimo šaltinio ir maitinamo įrenginio prijungimo taškas.Šios jungtys užtikrina, kad konvertuota elektros energija būtų perduodama efektyviai ir patikimai.Pagrindinė jų funkcija yra užtikrinti stabilią išvestį, atitinkančią įrenginio galios poreikius.Nuolatinės srovės išvesties jungtys yra svarbios maitinant šiuolaikinę elektroniką, pvz., nešiojamuosius kompiuterius, maršrutizatorius ir nešiojamuosius įrenginius.Jie skirti palaikyti saugų ir nuoseklų ryšį veikimo metu.Šios jungtys taip pat užtikrina saugų veikimą, nes apsaugo nuo atsitiktinio atjungimo.Jų konstrukcija leidžia saugiai tilpti į įrenginio įvesties prievadus.Be nuolatinės srovės išvesties jungčių maitinimo adapteriai negalėtų tiekti įrenginiams naudojamos energijos.

Įprasti nuolatinės srovės jungčių tipai

Statinės jungtys

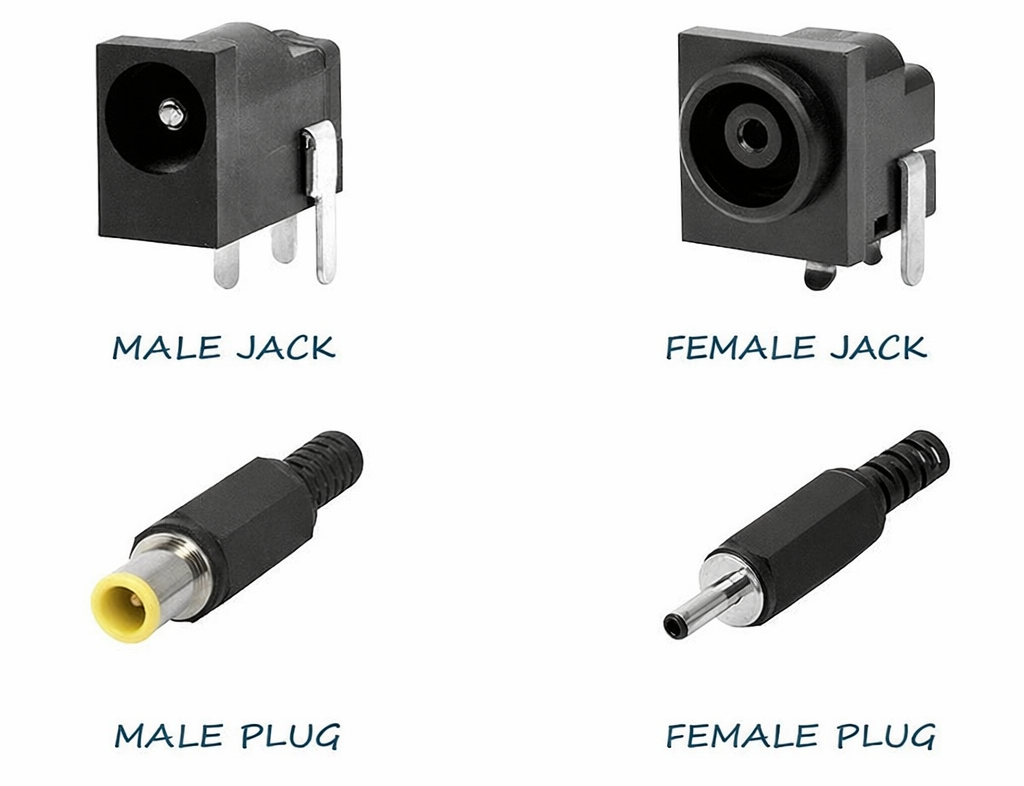

5 pav. Statinės jungčių tipai

Statinės jungtys yra cilindrinės maitinimo jungtys, dažniausiai naudojamos nuolatinės srovės maitinimo sistemose.Jie susideda iš tuščiavidurės išorinės movos ir vidinio kaiščio, kuriuo teka elektros srovė.Šios jungtys plačiai naudojamos tokiuose įrenginiuose kaip maršrutizatoriai, CCTV sistemos ir maža elektronika.Jų paprasta struktūra leidžia lengvai prijungti ir atjungti naudojimo metu.Statinės jungtys yra žinomos dėl savo patikimumo ir nuoseklaus veikimo.Jie sukurti taip, kad užtikrintų stabilų energijos perdavimą su minimaliais signalo praradimais.Kaip parodyta paveikslėlyje, jie yra tiek vyriškos, tiek moteriškos konfigūracijos, kad būtų galima saugiai prisijungti.

DIN jungtys

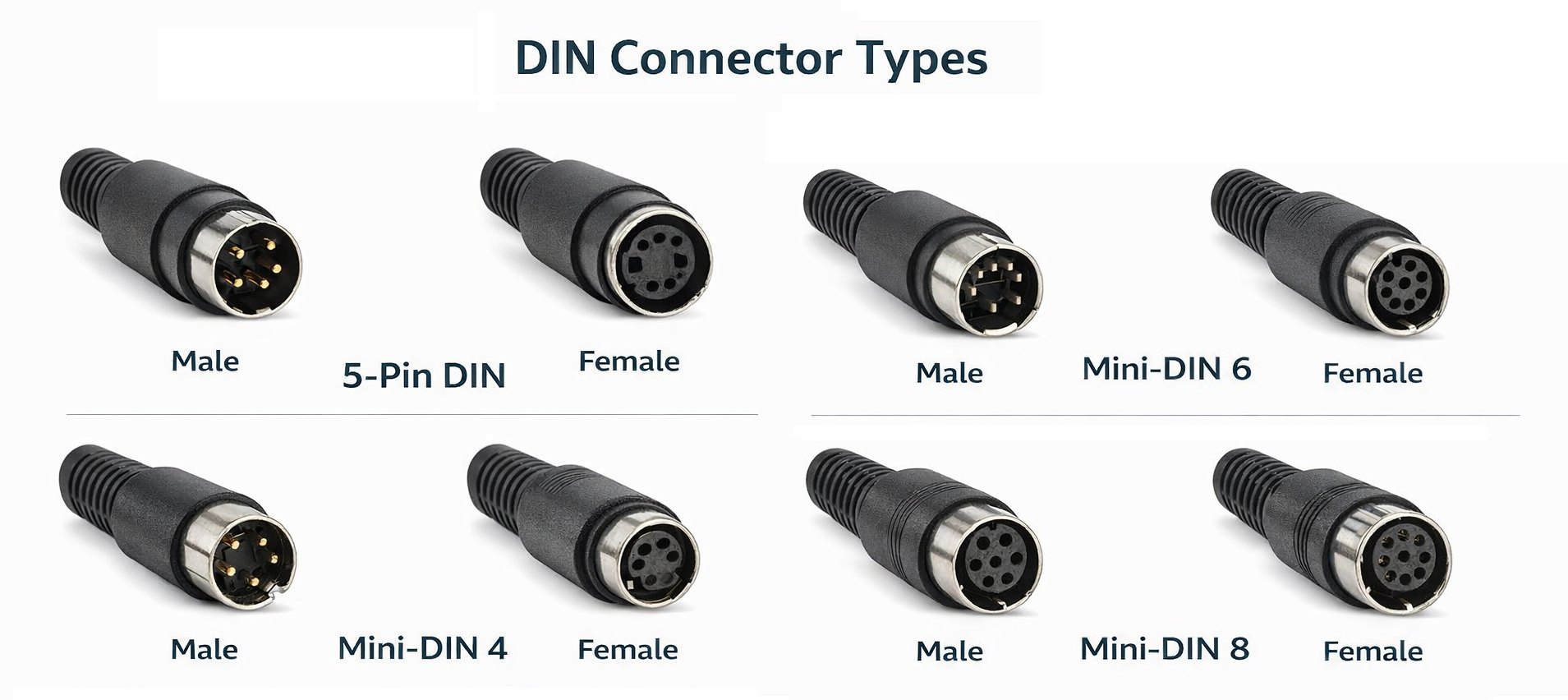

6 pav. DIN jungčių tipai

DIN jungtys yra apskritos jungtys su keliais kaiščiais, išdėstytais standartizuotu būdu.Jie dažniausiai naudojami specializuotoje elektroninėje įrangoje ir senose sistemose.Šios jungtys palaiko keletą signalų arba maitinimo jungčių vienoje sąsajoje.DIN jungtys yra žinomos dėl savo saugaus fiksavimo mechanizmo ir tikslaus kaiščių išlyginimo.Jie dažnai naudojami garso įrangoje, pramoninėse sistemose ir ryšių įrenginiuose.Jų konstrukcija užtikrina stabilius ir organizuotus ryšius.Paveikslėlyje parodytos skirtingos kaiščių konfigūracijos, naudojamos įvairių tipų DIN jungtyse.

USB jungtys

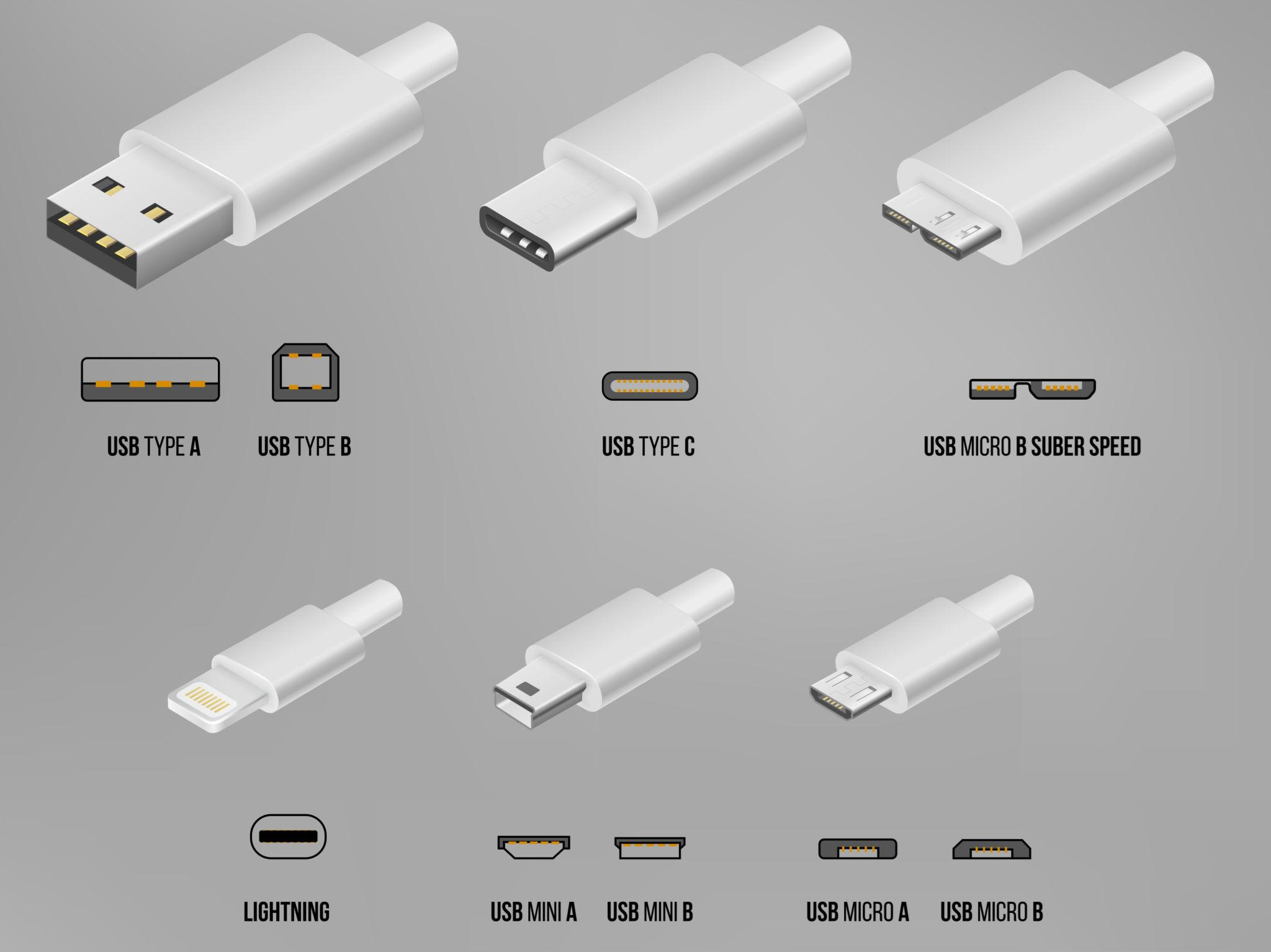

7 pav. USB jungčių tipai

USB jungtys yra standartizuotos sąsajos, naudojamos tiek energijos tiekimui, tiek duomenų perdavimui šiuolaikinėje elektronikoje.Jie plačiai naudojami išmaniuosiuose telefonuose, nešiojamuosiuose kompiuteriuose ir kituose nešiojamuose įrenginiuose.Šios jungtys skirtos patogiam naudojimui ir universaliam suderinamumui.USB jungtys palaiko efektyvų energijos perdavimą įvairiuose įrenginiuose.Jų konstrukcija leidžia dažnai prijungti ir atjungti be žalos.Jie tapo labiausiai paplitusiu nuolatinės srovės jungčių tipu elektronikoje.Kaip parodyta paveikslėlyje, priklausomai nuo įrenginio ir programos naudojami įvairūs USB formatai.

Skirtumai tarp kintamosios srovės įvesties ir nuolatinės srovės išvesties kištukų

Aspektas	Kintamosios srovės įvesties kištukai	DC išvestis Jungtys
Pirminė funkcija	Pieškite elektrinį maitinimas iš sieninių lizdų	Pristatyti maitinimą konvertavo į elektroninius prietaisus
Elektrinis tipas	Pakaitomis srovės (AC) įvestis	Nuolatinė srovė (DC) išvestis
Vieta Sistema	Įėjimo taškas maitinimo adapterį	Išėjimo taškas maitinimo adapterį
Maitinimo būklė	Nereguliuojama gaunama elektra	Reguliuojamas ir stabilizuotas išėjimas
Standartinis pagrindas	Apibrėžiamas regioniniai elektros standartai	Apibrėžiamas įrenginio projektavimo reikalavimai
Veikiantis Aplinka	Buitinė arba pramoniniai sieniniai lizdai	Elektroninė įrenginio įvesties prievadai
Suderinamumas Taikymo sritis	Apribota konkrečios šalies prekybos vietose	Suderinta su konkrečių įrenginių sąsajos
Struktūrinis Dizaino tikslas	Tvirtas ir saugus prijungimas prie maitinimo tinklo	Tikslus ir stabilus ryšys su įrenginiais
Saugus tvarkymas	Skirta valdyti aukštos įtampos įvestį	Skirta išlaikyti saugią žemos įtampos išėjimą
Kryptis Galios srautas	Iš išorės šaltinis į adapterį	Nuo adapterio iki galutinis įrenginys
Tipiškas Taikymas	Maitinimas adapteriai iš infrastruktūros	Energijos tiekimas prie elektronikos
Ryšys Sąsaja	Kištukas įdėtas į lizdą	Jungtis įdėtas į įrenginio prievadą
Lankstumas	Apribota regioninis kištuko formatas	Pritaikomas skersai įvairių tipų įrenginiai
Fizinis Integracija	Įmontuotas arba nuimamos kištukų galvutės	Pritvirtintas prie išvesties kabelis arba adapterio antgalis
Sistemos vaidmuo	Valdžios dalis įvesties infrastruktūra	Dalis įrenginio lygio energijos tiekimas

Įvairių maitinimo adapterių jungčių pritaikymas

1. Buitinė elektronika

Maitinimo jungtys plačiai naudojamos tokiuose įrenginiuose kaip išmanieji telefonai, nešiojamieji kompiuteriai ir planšetiniai kompiuteriai.Jie užtikrina stabilų įkrovimą ir efektyvų energijos tiekimą kasdieniniam naudojimui.Šios jungtys palaiko šiuolaikinį gyvenimo būdą, kuris labai priklauso nuo nešiojamos elektronikos.Jų patikimumas tiesiogiai veikia įrenginio veikimą ir patirtį.

2. Tinklo įranga

Maršrutizatoriai, modemai ir jungikliai nuolat veikia nuolatinės srovės jungtimis.Stabilios maitinimo jungtys yra svarbios norint išlaikyti nepertraukiamą interneto ryšį.Šios jungtys palaiko ilgas darbo valandas be gedimų.Jų ilgaamžiškumas svarbus tiek namų, tiek biuro tinklams.

3. Pramonės įranga

Pramoninėse mašinose naudojamos specializuotos jungtys, užtikrinančios nuoseklų ir saugų energijos tiekimą.Šios jungtys yra sukurtos dirbti sudėtingose ​​​​aplinkose ir nuolatiniam naudojimui.Jie užtikrina patikimą automatikos sistemų ir valdymo blokų darbą.Jų našumas yra puikus gamybos ir gamybos procesuose.

4. Garso ir vaizdo sistemos

Jungtys naudojamos stiprintuvuose, garsiakalbiuose ir medijos įrenginiuose, kad būtų tiekiama stabili energija.Jie padeda išlaikyti nuoseklų pramogų sistemų veikimą.Patikimos jungtys apsaugo nuo trukdžių garso ar vaizdo atkūrimo metu.Šios jungtys naudojamos tiek namuose, tiek profesionaliai.

5. Medicinos prietaisai

Kad medicinos įranga saugiai veiktų, ji priklauso nuo saugių maitinimo jungčių.Šios jungtys užtikrina nuolatinį sveikatos priežiūros prietaisų veikimą.Norint išvengti sistemos gedimų naudojimo metu, būtinas patikimumas.Jie atlieka svarbų vaidmenį palaikant pacientų saugumą ir prietaiso tikslumą.

6. Automobilių ir nešiojamųjų sistemų

Maitinimo jungtys naudojamos transporto priemonių elektronikoje ir nešiojamose maitinimo sistemose.Jie palaiko tokius įrenginius kaip GPS įrenginiai, prietaisų skydelio kameros ir nešiojamieji įkrovikliai.Šios jungtys turi atlaikyti judėjimą ir įvairias sąlygas.Jų konstrukcija užtikrina nuoseklų energijos tiekimą mobiliojoje aplinkoje.

Išvada

Maitinimo adapterio kištukai užtikrina patikimą energijos perdavimą, prijungdami įrenginius prie maitinimo šaltinių ir tiekdami tinkamo tipo elektros energiją.Kintamosios srovės įvesties kištukai skiriasi priklausomai nuo regiono ir konstrukcijos, o nuolatinės srovės išvesties jungtys užtikrina stabilų maitinimą, pritaikytą konkretiems įrenginiams.Tokios funkcijos kaip įtampos suderinamumas, įžeminimas ir keičiamos konstrukcijos pagerina saugumą ir patogumą.Šių komponentų supratimas padeda užtikrinti tinkamą pasirinkimą, suderinamumą ir efektyvų veikimą įvairiose programose.
