Išsamus triacų vadovas: darbo principas, tipai (BT136 ir BT139), programos ir palyginimai

Šis vadovas yra apie „Triacs“, kurios yra specialios elektroninės dalys, naudojamos valdyti kintamosios srovės galią, pavyzdžiui, elektrą, gaunamą iš jūsų sienos lizdo.Skirtingai nuo kitų jungiklių, kurie leidžia tik elektrai tekėti viena kryptimi, Triac gali leisti jam tekėti abipusiai, todėl jis puikiai tinka valdyti dalykus, kurie veikia kintamos srovės galią.Šiame straipsnyje sužinosite, kas yra Triac, kaip jis veikia ir kuo jis skiriasi nuo kitų panašių dalių, tokių kaip SCR ir DIAC.Tai taip pat paaiškina du įprastus TRIAC tipus: BT136 ir BT139, ir parodo, kur ir kaip jie naudojami skirtinguose įrenginiuose.Nesvarbu, ar kuriate nedidelį projektą, ar kurdami ką nors darbui, šis vadovas padeda jums paprasčiau suprasti „Triacs“.

Katalogas

Kas yra Triacas?

A Triacas (Kintamos srovės triodas) yra puslaidininkių įtaisas, naudojamas valdyti galią kintamos srovės (kintamos srovės) grandinėse.Skirtingai nuo „Mosfets“ ar IGBT, kurie pirmiausia naudojami DC sistemose ir leidžia srovės srautui tik viena kryptimi, Triac gali atlikti abiem kryptimis, todėl jis yra idealus kintamosios srovės taikymui.Jis turi tris gnybtus: pagrindinį 1 terminalą (MT1), pagrindinį 2 gnybtą (MT2) ir vartus.Vartai leidžia įtaisą suaktyvinti teigiama arba neigiama įtampa, leidžianti lanksčią perjungimą, nepriklausomai nuo kintamosios srovės poliškumo.Viduje TRIAC funkcijos, tokios kaip du tiristoriai (SCR), sujungtos priešingomis kryptimis, sumažina papildomų komponentų poreikį dvikryptės valdymo sistemose.

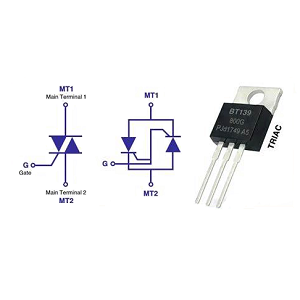

2 pav. Triaco simbolis

Triako simbolis vizualiai žymi jo dvikryptį pobūdį.Jis pasižymi dviem priešingomis simbolių rodyklėmis, rodančiomis, kad srovė gali tekėti abiem kryptimis tarp MT1 ir MT2.Vertikali linija jungiasi prie vartų gnybto, iliustruojančios jo valdymo funkciją.Šis kompaktiškas ir efektyvus dizainas leidžia „Triacs“ plačiai naudoti kintamos srovės galios valdymo programose, tokiose kaip šviesos pritemdikliai, variklio greičio valdikliai, šildymo sistemos ir kitos buitinės ar pramoninės kintamosios srovės perjungimo grandinės.

Kas yra „BT136 Triac“?

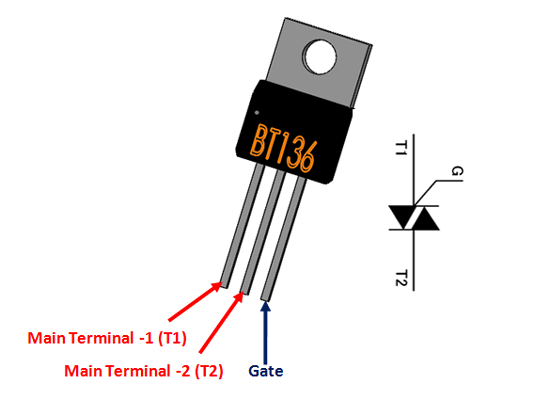

3 pav. BT136 Triac

BT136 yra populiarus TRIAC modelis, naudojamas tiek namų ūkio, tiek pramoniniame kintamosios srovės perjungimo užduotyse.Jame yra jautrūs vartai, tai reiškia, kad jį galima suaktyvinti labai maža srove.Tai daro jį idealiai naudoti su mažos galios įrenginiais, tokiais kaip mikrovaldikliai ir loginiai IC.BT136 yra sukurtas naudojant plokštuminę pasyvavimo technologiją, kuri pagerina jo ilgalaikį patikimumą ir daro jį atsparesnį įtampos smaigaliams.Jis gali veikti visuose keturiuose kintamosios srovės laidumo kvadrantuose, todėl jis veikia gerai, net jei vartų signalo poliškumas skiriasi.Šis „Triac“ palaiko aukštą blokavimo įtampą, tinkančią 230 V kintamosios srovės sistemoms.Jis taip pat turi mažą sulaikymo srovę, kuri padeda įjungti net esant mažo apkrovos sąlygoms.Dėl šių savybių BT136 yra tvirtas pasirinkimas tokioms programoms kaip ventiliatoriaus greičio valdymas, apšvietimo pritemdymas ir temperatūros reguliavimas šildymo sistemose.

BT136 ypatybės

• Mažos vartų srovės reikalavimas leidžia tiesiogiai valdyti mikrovaldiklius ar loginius lustus.

• Aukšta blokavimo įtampa apsaugo nuo įtampos viršįtampių kintamosios srovės linijose.

• Maža sulaikymo srovė užtikrina pastovų laidumą mažos apkrovos metu.

• Keturių ketvirčių suaktyvinimas suteikia lankstumo kuriant vartų pavaros grandinės dizainą.

• Planinis pasyvus dizainas pagerina stabilumą ir elektrinį tvirtumą laikui bėgant.

BT136 programos

• Šviesos pritemdytuvus, kurie sureguliuoja lempos ryškumą kontroliuodami kintamosios srovės laidumą.

• Ventiliatoriaus greičio reguliatoriai tokiuose prietaisuose kaip lubų ventiliatoriai ir oro kondicionieriai.

• Šildymo elementų valdikliai prietaisuose, tokiuose kaip elektrinės krosnys ir vandens šildytuvai.

• Išmaniosios namų sistemos, susiejančios mikrovaldiklius su aukštos įtampos kintamosios srovės apkrovomis.

Kas yra „BT139 Triac“?

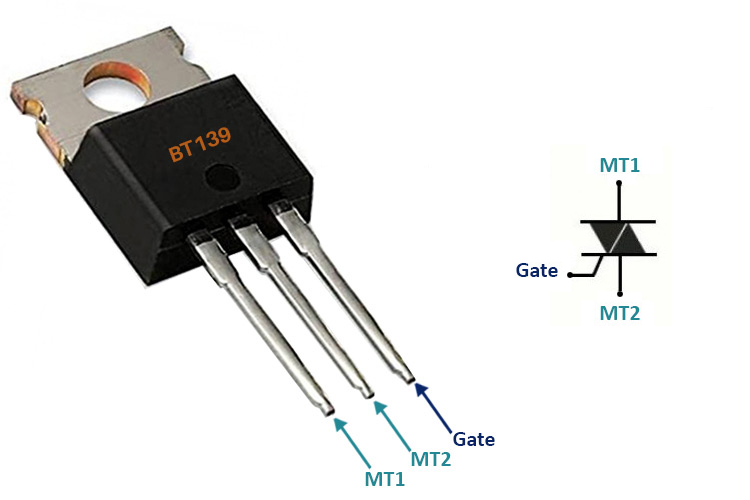

4 pav. BT139 Triac

„BT139“ yra tvirtesnis triacas, skirtas aukštesnėms srovėms.Jis gali valdyti iki 9A, todėl yra tinkamas sunkesnėms kintamosios srovės apkrovoms, tokioms kaip pramoniniai varikliai, komercinio apšvietimo sistemos ir šildymo įrenginiai.Kaip ir BT136, jis palaiko dvikryptį laidumą ir gali būti suaktyvinamas visuose keturiuose kvadrantuose.Jis turi tvirtą dizainą ir gali atlaikyti pereinamojo laikotarpio įtampą, paprastai randamą pramoninėje aplinkoje.Tai daro jį patikimu pasirinkimu reikalaujančioms sąlygoms.

BT139 ypatybės

• Didelė srovė (iki 9a), kontroliuojant dideles ar indukcines apkrovas

• Keturių ketvirčių suaktyvinimas leidžia lanksčią grandinės dizainą.

• Aukštos blokavimo įtampa tvarko standartines kintamosios srovės tinklas ir trumpalaikės sąlygos.

• Jautrūs vartai, suderinami su mažos galios valdymo signalais.

• Planinė pasyvacija užtikrina ilgalaikį ilgaamžiškumą ir įtampos toleranciją.

BT139 programos

• Pramoninio ventiliatoriaus ar siurblio greičio valdymas, kai paleidimo srovė yra aukšta.

• Fazių kontroliuojamas komercinio apšvietimo sistemų pritemdymas.

• Tikslus šildymo kontrolė ŠVOK sistemose ir pramoninės krosnelės.

• Išmaniosios energijos sistemos ir programuojami laikmačiai didelio masto automatizavime.

• Aukščiausios klasės gyvenamieji prietaisai, tokie kaip skalbimo mašinos ir oro kondicionieriai.

Kaip veikia Triacas?

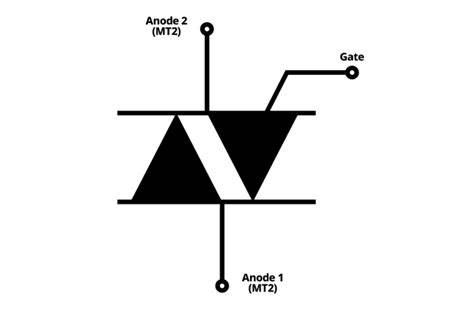

5 pav. Triako darbo schema

Triacai (kintamos srovės triodas) yra puslaidininkiniai įtaisai, skirti valdyti galią kintamos srovės grandinėse.Įrenginys yra svarbus dviem SCR (silicio valdomi lygintuvai), sujungti atvirkštine lygiagrečiai su bendro vartų gnybtu, leidžiančiu jam atlikti abi puses, kai suaktyvinamas.5 paveiksle mes matome triako simbolį kartu su jo lygiaverte grandine, vaizduojančia du „Back-to-Back“ tiristorius, kontroliuojamus bendro vartų.Gnybtai yra pažymėti kaip 1 anodas (arba pagrindinis 1 - MT1 gnybtas), 2 anodas (arba MT2) ir vartai.Vartų terminalas naudojamas inicijuoti laidumą per TRIAC, todėl jis yra idealus kintamos srovės perjungimo programoms.

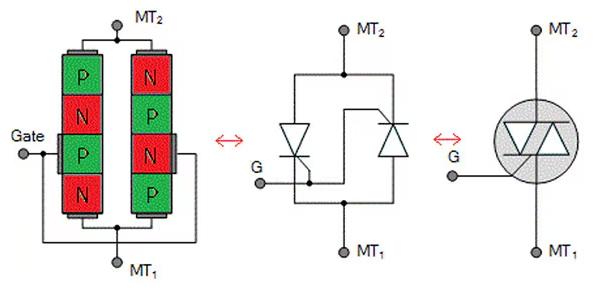

6 paveikslas. Fizinė Triaco (kairės) konstrukcija, dvi tranzistoriaus analogija (vidurinė), Triaco simbolis (dešinėje)

Vidinė TRIAC struktūra, kaip parodyta 6 paveiksle, apima sudėtingą kintamų P ir N sluoksnių išdėstymą, sudarantį penkias puslaidininkių sritis.Tai leidžia TRIAC elgtis bet kuria kryptimi, atsižvelgiant į suveikimo signalą.Centrinis vaizdas, pateiktas 6 paveiksle, parodo supaprastintą grandinės modelį, o dešinysis vaizdas yra jo simbolinis vaizdas, naudojamas grandinės diagramose.Vartų signalas kontroliuoja vidinių tranzistorių užrakinimo procesą, įgalindamas srovės srautą tarp MT1 ir MT2.Šis dvikryptis triacų pobūdis daro juos naudingais pritemdytais jungikliais, variklio greičio valdikliais ir šildymo reguliavimu, kai kintamos srovės srovės kryptis nuolat keičiasi.

Triac įtampos srovės elgesys

Triacui būdinga įtampos srovė (V-I) yra padalinta į keturis kvadrantus, remiantis pagrindinio MT2 poliškumu MT1 atžvilgiu ir vartų signalo poliškumu.Šis padalijimas yra svarbus norint suprasti, kaip TRIAC elgiasi esant skirtingoms suaktyvinančioms sąlygoms, ir reikalingas kuriant grandines, kurioms reikia kontroliuojamo perjungimo.

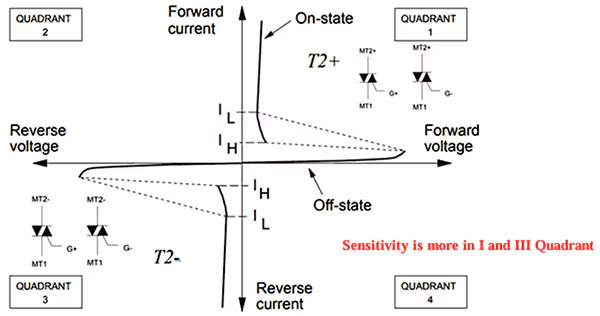

7 pav. Triaco įtampos ir srovės charakteristikos

Žr. V-I charakteristiką aukščiau esančioje schemoje, kur:

• Horizontali ašis žymi įtampą per MT1 ir MT2.

• Vertikali ašis žymi srovę per Triaką.

• Teigiamos ir neigiamos kiekvienos ašies pusės rodo TRIAC gebėjimą atlikti abi puses, todėl ji yra tinkama kintamajai kintamajai reikmėms.

I kvadrantas: MT2 teigiamas, vartai teigiami (T2+)

Šis veikimo būdas yra laikomas jautriausia ir veiksmingiausia TRIAC suaktyvinimui.I kvadrante tiek pagrindinis 2 gnybtas (MT2), tiek vartai yra teigiami pagrindinio 1 gnybto 1 (MT1) atžvilgiu.Tokiomis sąlygomis TRIAC lengva suaktyvinti.Dėl didelio šio kvadranto jautrumo, norint pradėti laidumą, reikia tik mažos vartų srovės.Tai daro „Quadrant“, aš labai pageidautina valdyti programas, ypač kintamos srovės galios valdyme, kai sumažinant vartų pavaros reikalavimus galima sumažinti sudėtingumą ir kainą.

„Triac“ greitai patenka į „įjungtą“ arba laidžią būseną šiuo režimu, leisdamas srovei tekėti tarp MT2 ir MT1.Iš esmės šis kvadrantas yra plačiai naudojamas praktiniame kintamosios srovės perjungimo ir fazės kontrolės grandinėse, tokiose kaip šviesos pritemdžiai, variklio greičio valdikliai ir šildytuvo reguliatoriai.Grafiniame triaco sukeliančių charakteristikų atvaizduose I kvadrantas pasirodo viršutinėje dešinėje kreivės dalyje, kur įtampa ir vartų srovės poliškumai yra teigiami.

II kvadrantas: MT2 teigiamas, vartų neigiamas

Šiame veikimo kvadrante pagrindinis 2 gnybtas (MT2) yra laikomas teigiama įtampa pagrindinio 1 gnybto (MT1) atžvilgiu, o vartų gnybtas yra neigiamas MT1 atžvilgiu.Ši konfigūracija vis tiek leidžia suaktyvinti tokį įrenginį kaip SCR ar TRIAC, tačiau jis yra ypač mažiau jautrus, palyginti su veikimu „Quadrant I“.

Sumažėjęs jautrumas atsiranda dėl to, kad vartų srovė teka priešinga kryptimi nei MT2 srovės.Šis priešingas vartų ir MT2 poliškumas lemia mažiau efektyvų nešiklių injekciją į prietaiso struktūrą, o tai savo ruožtu reikalauja didesnės vartų srovės, kad būtų pasiektas.Taigi, norint įjungti įrenginį šiuo režimu, reikia daugiau pastangų (kalbant apie vartų pavarą).

Šis veikimo būdas parodytas V-I charakteristikos kreivės viršutiniame kairėje kvadrante.Nepaisant sumažėjusio jautrumo, II kvadranto suaktyvinimas vis dar yra perspektyvus ir dažniausiai naudojamas praktiškai, ypač kintamos kintamos srovės perjungimo metu, kai susiduriama su abu poliškumais.

III kvadrantas: MT2 neigiamas, vartai neigiami (T2−)

Šiame darbiniame regione tiek pagrindinis 2 gnybtas (MT2), tiek vartai yra neigiami potencialai, palyginti su pagrindiniu 1 gnybte (MT1).Šis režimas yra funkciškai panašus į I kvadrantą, kur abu gnybtai yra teigiami, tačiau jis veikia priešingai.Nors III kvadrato jautrumas yra šiek tiek mažesnis nei I kvadrante, jis vis dar laikomas jautriu veikimo būdu.Vartai reikalauja tik kuklios srovės, kad būtų suaktyvintas laidumas, todėl šis kvadrantas yra perspektyvus pasirinkimas programoms, kuriose naudojami mažos galios valdymo signalai.

III kvadrantas yra naudingas sistemose, kurios tvarko neigiamus įvesties signalus, tokius, kokie yra kintamos srovės (AC) valdymo grandinėse ar specifinių dvikrypčių perjungimo tipų, kai signalų poliškumas dinamiškai skiriasi.Šis režimas grafiškai pavaizduotas keturių kvadrantų suaktyvinančios charakteristikos diagramos apatiniame kairėje kvadrante, atitinkančioje neigiamą neigiamą vartų ir MT2 įtampos derinį.

Nepaisant šiek tiek sumažėjusio jautrumo, palyginti su I kvadrantu, III kvadrantas vis tiek siūlo patikimą ir reaguojantį suveikimą, todėl tai yra praktinis pasirinkimas daugelyje dvikrypčių ar simetriškų perjungimo programų, kai reikalingas abiejų poliariškumas.

IV kvadrantas: MT2 neigiamas, vartų teigiamas

Šis kvadrantas yra vienas iš mažiau jautrių tiristoriaus veikimo būdų, panašiai kaip II kvadrantas.Šioje konfigūracijoje pagrindinis 2 gnybtas (MT2) yra neigiamas pagrindinio 1 terminalo (MT1) atžvilgiu, o vartai gauna teigiamą srovę.Dėl šios poliškumo išdėstymo prietaiso suaktyvinimas reikalauja didesnės vartų srovės, palyginti su jautresniais I ir III kvadrantuose esančių režimų.

Ant V-I charakteristikos kreivės IV kvadrantas yra apatiniame dešiniajame skyriuje, kur taikoma įtampa yra neigiama, o vartų srovė nukreipta teigiamai.Šio režimo laidumas yra gana neveiksmingas, todėl jis yra mažiausiai palankus vartų jautrumo ir energijos sunaudojimo atžvilgiu.Daugelis vengia naudoti šį kvadrantą, kad suaktyvintų, kai reikalingas didelis efektyvumas ar mažos vartai.Tačiau norint visiškai apibūdinti tiristoriaus veikimo ribas ir užtikrinti saugų veikimą visomis įmanomomis sąlygomis, vis dar svarbu suprasti jo elgesį.

Tiristorius (SCR) vs Triac

Savybė	SCR (kontroliuojamas silicio Lygintuvas)	Triac (triodas Kintama srovė)
Šeima	Tiristorius	Tiristorius
Laidumo kryptis	Vienkryptis (tik viena kryptimi)	Dvikryptis (abi kryptys)
Vartų suaktyvinimas	Reikia teigiamo vartų pulso	Gali sukelti teigiami arba neigiami vartai pulsas
Suaktyvinantis komponentas	Dažnai suaktyvinamas naudojant UJT	Dažnai suaktyvinamas naudojant DIAC
Laikantis dabartinio elgesio	Lieka įjungtas, kol srovė sumažės žemiau laikymo lygio	Tas pats, bet abiem kryptimis
Programos fokusavimas	Geriausia DC arba vienpusei kintamosios srovės valdikliui	Idealiai tinka kintamos srovės valdymui (abi kryptys)
Galios tvarkymas	Aukšta įtampa ir aukšta srovės galimybė	Vidutinės įtampos ir srovės tvarkymas
Šilumos valdymas	Reikalauja šilumos kriauklių	Paprastai reikia tik vieno šilumos kriauklės
Operatyviniai režimai	Veikia vienu režimu	Palaiko keturis veikimo būdus
V-I charakteristikos	Veikia viename kvadrante	Veikia dviejuose kvadrantuose
Patikimumas	Patikimesnis	Mažiau patikimas nei SCR

DIAC vs Triac

Savybė	DIAC	Triacas
Struktūra	Dviejų galų prietaisas	Trijų galų prietaisas (MT1, MT2, vartai)
Suaktyvinimo metodas	Įsijungia, kai įtampa viršija tam tikrą slenkstį (NO išorinis trigeris)	Galima suaktyvinti pritaikant vartų impulsą
Vartų terminalas	Nėra vartų terminalo	Turi vartų terminalą, skirtą suaktyvinti
Kontrolė	Kontroliuojama įtampa;nekontroliuojamas perjungimas	Vartų kontroliuojami;leidžia tiksliai perjungti
Poliškumo jautrumas	Dvikryptis laidumas	Dvikryptis laidumas
Įprastas naudojimas	Naudojamas Triacams suaktyvinti valdymo grandinėse	Naudojamas perjungti ir valdyti kintamos srovės grandinėse
Taikymo pavyzdys	Dalis šviesių pritemdyklių, variklio minkštųjų startų (kaip gaidukas Triacui)	Fazių valdymas, variklio greičio valdymas, pritemdytojai, kintamos srovės perjungimas
Funkcija poromis	Padeda užtikrinti sklandų ir nuoseklų Triacą	Pagrindinis perjungimo/valdymo komponentas, kurį suaktyvina „Diac“ Kai kurios grandinės

Triakų pranašumai ir trūkumai

Triacų pranašumai

1. Konkretiška srovė

Vienas iš Triaco (triko kintamos srovės triodo pranašumų) yra jo gebėjimas atlikti srovę abiem kryptimis.Skirtingai nuo standartinių SCR (silicio valdomų lygintuvų), kurie leidžia srovės srautui tik viena kryptimi, Triacai gali valdyti kintamosios srovės galią, nereikalaudami papildomų komponentų, kad būtų galima valdyti atvirkštinę srovės srautą.Ši dvikryptė galimybė daro juos naudingomis kintamos srovės perjungimo programomis.

2. Vartų suaktyvinimas teigiamais ar neigiamais signalais

Triacai gali būti suaktyvinti į laidumą, naudojant vartų gnybtą teigiamą arba neigiamą įtampą.Šis lankstumas leidžia lengviau projektuoti grandinę, nes suaktyvinimo mechanizmas neapsiriboja vienu poliškumu.Tai naudinga kuriant grandines dirbti su abiem kintamosios srovės bangos formos pusėmis.

3. Supaprastinkite grandinės dizainą, palyginti su dvigubais SCR

Kadangi vienas TRIAC gali kontroliuoti srovės srautą abiem kryptimis, jis dažnai gali pakeisti du SCR, išdėstytus anti-paralelyje.Tai sumažina bendrą komponentų skaičių, o tai supaprastina grandinės išdėstymą, sumažina erdvės reikalavimus ir sumažina galimus sistemos gedimo taškus.

4. Reikia tik vieno šilumos kriauklės ir vieno saugiklio

Naudojant TRIAC, o ne pora SCR, supaprastina šiluminį valdymą ir apsaugą.Kadangi yra tik vienas galią išmesinančio komponento, pakanka vienos šilumos kriauklės.Panašiai apsaugai gali būti naudojamas vienas saugiklis, supaprastinantis projektą ir gali sumažinti išlaidas.

5. Kompaktiškas ir ekonomiškas mažos ir vidutinės galios programos

Triakai yra plačiai naudojami namų ūkio ir lengvuose pramoniniuose prietaisuose, tokiuose kaip pritemdyti jungikliai, variklio greičio valdikliai ir šildytuvo reguliatoriai.Jie yra kompaktiški, nebrangūs ir lengvai integruojami į grandines, todėl jie yra idealūs pritaikymui, kai didelės galios tvarkymas nėra pagrindinis rūpestis.

Triakų trūkumai

1. Sumažėjęs patikimumas didelės galios ar didelės triukšmo aplinkose

Triacai paprastai yra mažiau tvirti nei SCR, kai naudojamos didelės galios ar elektra triukšmingoje aplinkoje.Jie yra labiau linkę į klaidingą suveikimą dėl elektros triukšmo, kuris riboja jų naudojimą sunkiose pramoninėse programose, kur tokios sąlygos yra įprastos.

2. Jautrus DV/DT (įtampos pokyčio greitis)

Triacai yra jautresni greitam įtampos pokyčiams, vadinami DV/dt.Staigus įtampos smaigalys gali netyčia suaktyvinti prietaisą į laidumą, net ir neturint vartų signalo.Norint tai neutralizuoti, dažnai reikalingos papildomos „Snubber“ grandinės, kurios gali apsunkinti dizainą.

3. Mažesnė įtampos ir srovės įvertinimai, palyginti su SCR

Nors „Triacs“ yra tinkamos daugeliui vartotojų ir lengvų pramonės programų, tačiau turi mažesnes srovės ir įtampos tvarkymo galimybes nei SCR.Didelės galios sistemoms, ypač tiems, kurie veikia esant aukštai įtampai, SCR paprastai yra tinkamiausias pasirinkimas.

4. Kvadranto jautrumas gali sukelti nenumatytą laidumą

Triacai gali būti suaktyvinti skirtinguose „kvadrantuose“, atsižvelgiant į vartų signalo poliškumą ir pagrindinius gnybtus.Kai kurie kvadrantai yra jautresni nei kiti, o jei jie nėra tinkamai apskaitomi projekte, tai gali sukelti atsitiktinį laidumą ar nepatikimą veikimą.Norėdami užtikrinti patikimą našumą, turite atidžiai apsvarstyti „Gate Drive“ sąlygas.

Triacų taikymas

Triacai yra elektroniniai komponentai, naudojami valdyti kintamos srovės (kintamos srovės) elektros srautą.Jie randami daugelyje įrenginių, kuriems reikia perjungti ar sureguliuoti galią.Čia yra keletas įprastų programų:

Šviesos pritemdytojai

Triacai vaidina pagrindinį vaidmenį šviesos pritemdymo grandinėse, įgalindami kintamosios įtampos fazės valdymą.Kontroliuodamas tašką kiekvieno kintamosios srovės ciklo metu, kuriame įjungtas TRIAC, jis veiksmingai riboja, kiek įtampa pasiekia lempą.Ši technika, vadinama fazės kampo valdymu, sumažina vidutinę tiekiamą galią, pritemdydamas šviesą nesukeldamas mirgėjimo.Triakai yra kompaktiški ir efektyvūs, todėl jie yra idealūs pritvirtinti prie sienų jungiklių ir apšvietimo įrenginių.Be to, TRIAC pagrindu pagaminti pritvirtinimai gerai veikia su atsparumo apkrovomis, tokiomis kaip kaitrinės lemputės.Tačiau šiuolaikiniai Triac dimmerai taip pat yra skirti tvarkyti naujesnes apšvietimo technologijas, įskaitant tam tikrus pritemdomus šviesos diodus ir CFL.

Ventiliatoriaus greičio valdikliai

Namų ūkio prietaisuose, tokiuose kaip lubų ventiliatoriai, išmetimo ventiliatoriai ir kai kurios ventiliacijos sistemos, TRIAC dažniausiai naudojamos motoriniam greičiui reguliuoti.Reguliuodami kintamosios srovės ciklo laidumo kampą, Triacai kontroliuoja ventiliatoriaus variklio įtampos kiekį, kuris savo ruožtu keičia jo greitį.Tai suteikia sklandų, nuolatinį valdymą, o ne fiksuoto greičio lygį.TRIAC pagrindu pagaminti ventiliatorių valdikliai yra efektyvesni ir tylesni nei senesni mechaniniai metodai.Jie taip pat leidžia kompaktiškesnius dizainus be judančių dalių.Tai daro „Triacs“ puikų pasirinkimą energiją taupančiam, mažai triukšmo ventiliatoriams valdyti tiek gyvenamosiose, tiek komercinėse vietose.

Temperatūros reguliatoriai

Triakai yra plačiai naudojami elektriniuose šildytuvuose, krosnyse ir termostatiškai valdomuose prietaisuose, kad būtų galima valdyti temperatūros lygį.Triacas veikia kaip jungiklis, greitai įjungiant ir išjungdamas įjungimą ir išjungdami, kad išlaikytų pastovią temperatūrą.Šį greitą perjungimą dažnai kontroliuoja termostatas arba mikrovaldiklis, kuris stebi temperatūrą naudojant jutiklius.Kadangi triacai neturi judančių dalių, jos yra patikimesnės ir patvaresnės nei mechaninės relės.Jie taip pat leidžia tiksliau kontroliuoti, padeda sumažinti energijos suvartojimą.Virtuvės krosnyse, kambarių šildytuvuose ir vandens katiluose TRIAC pagrįstos valdymo sistemos padeda pasiekti nuoseklų našumą ir pagerintą energijos vartojimo efektyvumą.

Išmaniosios namų sistemos

„Smart Home“ programose „Triacs“ suteikia galimybę automatizuoti aukštos įtampos prietaisus, naudojant žemos įtampos valdymo signalus.Pvz., Išmanusis šviesos jungiklis arba termostatas gali naudoti TRIAC, kad įjungtų arba išjungtų 230 V kintamosios srovės prietaisą, remiantis komandomis ar aplinkos jutikliais.Triacai leidžia mikrovaldikliams ir belaidžiams moduliams valdyti tokius įrenginius kaip žibintai, ventiliatoriai ir šildytuvai, nereikia didelių relių ar fizinių jungiklių.Tai lemia kompaktiškesnius ir efektyvesnius išmaniųjų namų įrenginius.Tylus veikimas, mažo energijos suvartojimas ir Triacų patikimumas leidžia jiems tinkamai integruoti į intelektualias namų sistemas, kurias kontroliuoja programos ar balso padėjėjai.

Pramoninė automatika

Pramoninėje aplinkoje TRIAC yra svarbios mašinų ir motorinių sistemų valdymui.Jie naudojami reguliuojant elektrinių variklių, siurblių ir kompresorių maitinimo šaltinį, reguliuojant kintamosios srovės įtampos fazės kampą.Tai padeda valdyti greitį, sukimo momentą ir bendrą energijos vartojimo efektyvumą.Triacai taip pat naudojami kietojo kūno relėse, norint perjungti sunkias apkrovas be mechaninio nusidėvėjimo, todėl jie yra patikimesni nuolatinėms pramoninėms operacijoms.Šioms programoms naudingos „Triacs“ greito perjungimo galimybės, žemos priežiūros poreikiai ir kompaktiškas dizainas.Gamybos ir perdirbimo įmonėse TRIAC prisideda prie automatizavimo, sąnaudų mažinimo ir pagerintos sudėtingų elektrinių sistemų kontrolės.

Populiarūs Triac modeliai

Du plačiai naudojami TRIAC modeliai yra BT136 ir BT139.„BT136“ yra tinkamas naudoti žemai ir vidutinės galios, tvarko iki 4 amperų, ​​ir dažnai naudojamas buitiniuose įrenginiuose, tokiuose kaip pritemdikliai, laikmačiai ir mažos galios valdikliai.Kita vertus, „BT139“ palaiko didesnes srovės apkrovas iki 16 amperų ir yra geriau pritaikytas pramoniniam ar sunkesniam vidaus reikmėms.Abu modeliai paprastai yra suporuoti su mikrovaldikliais arba optoizolatoriais, kad būtų galima tiksliai perjungti ir atskirti nuo kontrolinės grandinės.

Išvada

Triacai yra maži, bet galingi įrankiai, padedantys valdyti kintamos srovės elektrą daugelyje kasdienių prietaisų.Jie puikiai tinka įjungti ir išjungti daiktus ar pakeisti, kiek jėgų gauna kažkas, pavyzdžiui, pritemdyti šviesą ar sulėtinti ventiliatorių.Kadangi jie dirba abiem kryptimis, jie taupo vietą ir sumažina dalių, reikalingų grandinėje, skaičių.Triacai randami namuose ir gamyklose, juos dažnai kontroliuoja mažyčiai kompiuteriai, tokie kaip mikrovaldikliai.Šis vadovas paaiškino, kaip veikia „Triacs“, iš ko jie yra pagaminti, kaip jais naudotis ir kur jie yra naudingiausi.Turėdami šias žinias, būsite pasirengę pasirinkti ir naudoti tinkamą TRIAC savo projektams ar produktams.
