Išsamus TL494 PWM valdiklio IC vadovas

Ar norite efektyviai valdyti skaitmeninio signalo amplitudę savo elektronikos projektuose?„TL494 PWM“ valdiklis yra universalus įrankis, skirtas padėti įvairioms elektroninėms reikmėms, siūlantis išsamų funkcijų rinkinį, skirtą efektyviai PWM valdymo grandinės konstrukcijai. Ši integruota grandinė padeda supaprastinti sudėtingas užduotis elektroniniu būdu maitinamuose įrenginiuose, padidindama jūsų projektų funkcionalumą ir inovacijas.

Katalogas

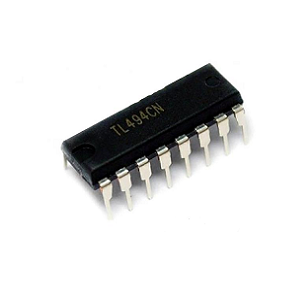

TL494 PWM valdiklio apžvalga

„Switchmode“ maitinimo šaltinių peizaže TL494 PWM valdiklis atsiranda kaip lankstus komponentas, veikiantis fiksuoto dažnio, srovės režimo pagrindu.Įsivaizduojamas kaip visa apimantis vieno lusto sprendimas, jis renka visus komponentus, kad būtų efektyvus PWM valdymas maitinimo šaltinyje.Reguliuojamas lusto generatorius pateikia tikslaus dažnio valdymo galimybę suderinti su specializuotais taikymo poreikiais.„Dead-Time Control“ prideda dar vieną dimensiją, leidžiančią sumažinti perjungimo nuostolius, pagerinti programų efektyvumą, siekiant maksimaliai padidinti energijos taupymą.

Papildoma išskirtinė „TL494“ savybė yra jo impulsų vairavimo „Flip-Flop“, valdant išvesties signalo maršrutą, darant įtaką galios tiekimo dizaino lankstumui.Tikslus 5 V lusto reguliatorius veikia kaip atskaitos taškas, kuriant ir bandant, užtikrinant sistemos patikimumą įvairiomis apkrovos sąlygomis.IC palaiko ir „Push-Pull“, ir vienkartinius išvesties režimus, pritaikydami įvairias programas.Šis universalumas leidžia TL494 tilpti į daugybę dizainų, pradedant nuo tiesmukų maitinimo grandinių ir baigiant pažangiomis galios tiekimo architektūromis.Jos gebėjimas sklandžiai integruoti į įvairias konfigūracijas parodo savo praktiškumą, suteikiant laisvę prioritetą teikti ekonominiam efektyvumui ar našumui.Per šias pritaikomas funkcijas TL494 išlieka palankus pasirinkimas moderniausioje elektronikoje, skatinant galios valdymo ir valdymo sistemų pažangą.

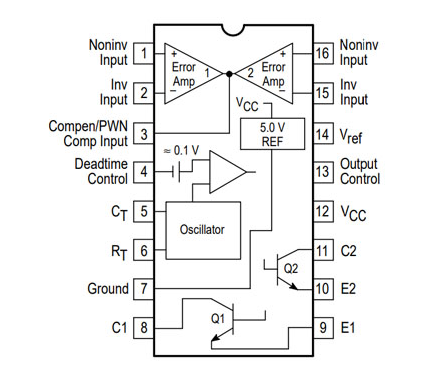

TL494 PIN konfigūracija

Nr.	PIN vardas	Aprašymas
1	1in+	Neapverčiamas įvestis į klaidų stiprintuvą 1
2	1in-	Apverstas įvestis į klaidų stiprintuvą 1
3	Atsiliepimai	Įvesties kaištis atsiliepimams
4	DTC	„Dead-Time Control“ palyginimo įvestis
5	Ct	Kondensatoriaus terminalas, naudojamas osciliatoriaus dažniui nustatyti
6	Rt	Rezistoriaus terminalas, naudojamas osciliatoriaus dažniui nustatyti
7	GND	Žemės kaištis
8	C1	BJT išvesties 1 kolektoriaus terminalas
9	E1	BJT išėjimo 1 emiterio terminalas
10	E2	BJT išėjimo 2 išėjimo terminalas
11	C2	2 išėjimo 2 išėjimo kolektoriaus terminalas
12	VCC	Teigiamas pasiūla
13	Išvestis Ctrl	Pasirenka vieną tipo/lygiagrečią išvestį arba „Push-Pull“ operacija
14	Nuoroda	5 V atskaitos reguliatoriaus išvestis
15	2in-	Apverstas įvestis į klaidos stiprintuvą 2
16	2in+	Neapverčiamas įvestis į klaidų stiprintuvą 2

Vidinė struktūra

Komponentas	Aprašymas
5 V nuorodos šaltinis	Teikia stabilų 5 V išvestį, naudojant BANDGAP principą. Aktyvus, kai VCC viršija 7,1 V.Galima naudoti 14 kaištyje (nuoroda) vidiniam arba išorinis naudojimas.
Operatyviniai stiprintuvai	Sudėtyje yra du stiprintuvai, maitinami vienu tiekimu. Stiprintuvai išleidžia stipresnius savo signalus į COMP PIN per diodus Tolesnei kontrolei.
„Sawtooth“ osciliatorius	Sukuria įtampos bangos formą nuo 0,3 V iki 3 V. Dažnį galima sureguliuoti naudojant išorinį rezistorių (RT) ir kondensatorių (CT) su formule: f = 1 / (rt × ct).
Impulsų trigeris	„Flip-Flop“ suaktyvina vieną išėjimo tranzistorių Krentantis lyginamojo signalo kraštas.Atsiranda, kai palyginimas Nukrinta iki nulio.
Palyginimas	Palygina „Comp PIN“ signalą su „Sawtooth“ bangos forma. Išvestis nulis, jei pjūklo įtampa yra didesnė ir viena, jei COMP signalas yra aukštesnis.
Dead-laiko kontrolė	Nustato minimalų laiką, kai neįvyksta jokio išvesties signalo. Valdoma per 4 kaištį (DTC).Numatytasis maksimalus darbo ciklas yra 45%;sumažina iki 42%, kai DTC yra lygus nuliui.
Klaidų stiprintuvai	Didelio stiprintuvo stiprintuvai, kurių įvesties diapazonas yra nuo –0,3 V iki 2 V žemiau tiekimo įtampos.Išėjimai yra aktyvūs PWM valdymui ir sureguliuoti remiantis atsiliepimais.
Išvesties kontrolės režimai	Konfigūruoja vienos (sinchronizuotos) išėjimus arba „Push-Pull“ (kintama) operacija.Nepriklausomai nuo osciliatoriaus ar „flip-flop“ vairavimas.
Išėjimo tranzistoriai	Gali nuskęsti ar šaltinį iki 200 ma.Prisotinimo įtampa: <1,3 V (bendrojo emitterio režimas) ir <2,5 V (bendrojo kolektoriaus režimas). Efektyvus ir patikimas veikimas.

TL494 funkcijos

• Pateikiami du PWM išėjimai su konfigūruojamais režimais („Push-Pull“ arba „viena galūnė“).

• Apima fiksuoto dažnio generatorių ir integruotus klaidų stiprintuvus.

• Vidinis 5 V atskaitos šaltinis stabiliam veikimui.

• Išėjimo tranzistoriai tvarko iki 500 Ma, tiekimo ar nuskendimo srovę.

• Saugumo saugos funkcijos.

• Integruotas PWM valdymas su išsamia schema.

• Viršutiniame lusto generatoriuje palaiko pagrindinio ar vergo operaciją.

• Reguliuojamas negyvojo laiko kontrolė, kad būtų galima lanksčiai nustatyti laiką.

• supaprastina išorinės grandinės sinchronizaciją.

• Galimi automobilių paruošimo modeliai (NCV priešdėlis).

• Siūlomos pakuotės be švino parinktys.

TL494 specifikacijos

Tipas	Parametras
Veikimo įtampos diapazonas	7 V - 40 V.
Išėjimų skaičius	2 išėjimas
Perjungimo dažnis	300 kHz
Maksimalus darbo ciklas	45%
Išėjimo įtampa	40 v
Išvesties srovė	200 ma
Maksimali abiejų PWM išėjimo srovė	250 Ma
Temperatūros diapazonas	-65 ° C iki 150 ° C.
Rudens laikas	40 ns
Pakilimo laikas	100 ns
Galimos pakuotės	16 kontaktų PDIP, TSSOP, SOIC, SOP

TL494 Absoliuti maksimalūs reitingai

Parametras	Maksimali riba	Aprašymas
Tiekimo įtampa (VCC)	41 v	Tiekimo įtampa neturi viršyti 41 V, kad būtų išvengta žalos.
Įvesties įtampa (VI)	VCC + 0,3 V	Įvesties kaiščio įtampa turi išlikti 0,3 V virš tiekimo įtampa (VCC).
Išėjimo įtampa (VO)	41 v	Išėjimo įtampa vidinio kolektoriaus kolektoriuje Tranzistorius turi likti žemesnis nei 41 V.
Išvesties srovė (IO)	250 Ma	Vidinio tranzistoriaus kolekcininko srovė neturi viršija 250 Ma.
Litavimo šiluma	260 ° C (10 sekundžių)	Maksimali litavimo šiluma, matuojama 1,6 mm (1/16 colio) nuo IC korpuso, ribotas iki 10 sek.
Sandėliavimo temperatūra (TSTG)	–65 ° C iki 150 ° C	Saugus IC saugojimo diapazonas, kad būtų išvengta žalos ekstremali temperatūra.

TL494 rekomenduojamos darbo sąlygos

Rekomenduojami įtampos ir dabartiniai parametrai integruotos grandinės valdymui:

• Grįžtamojo ryšio kaiščio srovė: apsiriboja ne daugiau kaip 0,3 mA.

• FOSC osciliatoriaus dažnis: reguliuojamas nuo 1 kHz diapazono iki 300 kHz.

• KT osciliatorių laiko kondensatorius: turėtų būti nuo 0,47 NF iki 10 000 NF.

• RT osciliatoriaus laiko rezistorius: gali skirtis nuo 1,8 kΩ iki 500 kΩ.

• VCC Tiekimo įtampa: turi būti nuo 7 V iki 40 V.

• VI stiprintuvo įvesties įtampa: turėtų nukristi nuo -0,3 V ir (VCC - 2 V).

• VO tranzistoriaus kolektoriaus įtampa: fiksuota 40 V, kiekvienam tranzistoriui tvarko kolektoriaus srovę iki 200 mA.

PWM valdiklio funkcinis mechanizmas

TL494 yra sukurtas visiškai valdyti dvigubus PWM išėjimus pastoviu dažniu, naudojant plataus masto darbo ciklą.Šis įrenginys optimizuoja veikimą, naudodamas minimalų komponentų rinkinį, pavyzdžiui, rezistoriai ir kondensatoriai, kad būtų galima valdyti osciliatorių.Savo architektūroje „Sawtooth“ bangos formos yra sumaniai palygintos su valdymo įtamomis, kad būtų pagamintos PWM išėjimai, kuriuos tinkamai valdo išradingas impulsų vairavimas.Šis strateginis maršrutas padidina eksploatacinį efektyvumą ir pritaikomumą, pastebimą praktiniame elektroniniuose pritaikymuose, kai vertinamas supaprastintas dizainas ir ekonominiai sprendimai.

Osciliatoriaus dažnis daro įtaką „Dead-Time“ valdymui ir stabilių PWM signalų generavimui.Pasirinkus konkrečias rezistoriaus (RT) ir kondensatoriaus (CT) vertes, įmanoma tiksliai valdyti šį dažnį.Šis sprendimas daro tiesioginį poveikį PWM valdiklio išvesties skiriamąja geba ir reagavimui.Išsamus elektroninių laiko nustatymo grandinių tyrimas rodo, kad kalibravimas RT ir CT leidžia pasiekti konkrečius tikslus sistemose, kurioms reikia tiksliai valdyti.Pavyzdžiui, kurdami maitinimo šaltinį, kuris prioritetą teikia efektyvumui, atsargiai sureguliuokite šiuos parametrus, kad atitiktų tam tikras specifikacijas, tuo pačiu subalansuodami efektyvumą nuo šilumos.Šis kruopštus dėmesys dažnai skiria ilgalaikį dizainą nuo kitų funkcinėje elektronikoje.

Kaip naudoti TL494 PWM valdiklį?

TL494 yra universalus PWM (impulsų pločio moduliacijos) valdiklis, plačiai naudojamas maitinimo šaltiniuose ir DC-DC keitikliuose.Tai suteikia tikslų išvesties galios valdymą, naudojant pagrindinių funkcijų ir konfigūruojamų parametrų derinį.Štai kaip jį nustatyti ir efektyviai panaudoti.Pradėkite prijungiant klaidų stiprintuvų apverstinius įvesties kaiščius į žemę.Tai nustato stabilų reguliavimo atskaitos tašką.Neapverčiami įvesties kaiščiai turėtų prisijungti prie REF kaiščio, kuris suteikia 5 V etaloninę įtampą.Ši sąranka nusako tikslinę įtampą, kurią sureguliuos TL494.

DTC (tiesioginės srovės valdymo) kaištis ir grįžtamojo ryšio kaištis padeda tiksliai sureguliuoti ir stabilizuoti sistemą.DTC kaištis tiesiogiai koreguoja PWM darbo ciklą, siūlydamas paprastą būdą modifikuoti išvesties galią nepakeisdamas grįžtamojo ryšio kilpos.Grįžtamojo ryšio kaištis suteikia išvesties stebėjimą, užtikrinant, kad sistema išlaikytų nuoseklų našumą, nepaisant apkrovos ar įvesties įtampos pokyčių.5 ir 6 kaiščiai kontroliuoja osciliatoriaus dažnį, kuris nustato PWM signalo perjungimo greitį.Prijunę išorinį rezistorių ir kondensatorių prie šių kaiščių, galite sureguliuoti dažnį, kad optimizuotumėte efektyvumą.Šis dažnis taip pat turi įtakos kitų komponentų, tokių kaip induktoriai ir kondensatoriai, dizainui, balansavimo dydį ir našumą.

Klaidos stiprintuvas yra raktas į TL494 operaciją.Tai palygina išėjimo įtampos pavyzdį su 5 V etalonu ir atitinkamai sureguliuoja PWM signalą.Ši grįžtamojo ryšio sistema užtikrina, kad išėjimas išliks stabilus skirtingomis sąlygomis, užtikrinant patikimą galios reguliavimą.Tinkamai konfigūruojant savo kaiščius ir nustatymus, TL494 siūlo patikimą ir tikslų sprendimą maitinimo šaltiniui ir keitiklių programoms.

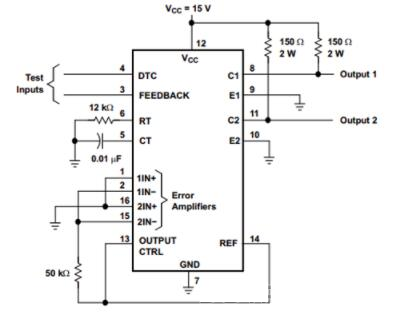

TL494 bandymo grandinė

TL494 programos

• Saulės sistemų mikro inverteriai

• Skalbimo mašinos, nuo biudžeto iki aukščiausios klasės

• Elektriniai dviračiai

• Dūmų aliarmai

• Saulės energijos sistemų keitikliai

• Izoliuoti kintamos/nuolatinės srovės maitinimo šaltiniai su galios koeficiento korekcija, daugiau kaip 90 vatų

• Telekomunikacijų ir serverių AC/DC galios sprendimai su dvigubais valdikliais ir analoginėmis funkcijomis

• Asmeniniai kompiuteriai ir nešiojamieji kompiuteriai

• Virtuvės mikrobangų krosnelės

• Serverių maitinimo šaltiniai

TL494 grandinės schema

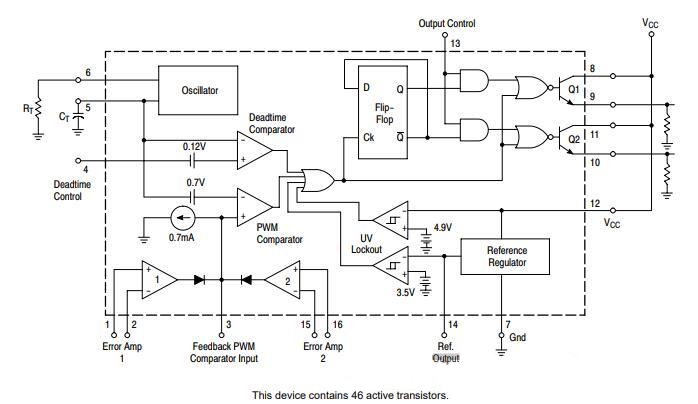

TL494 grandinės diagrama

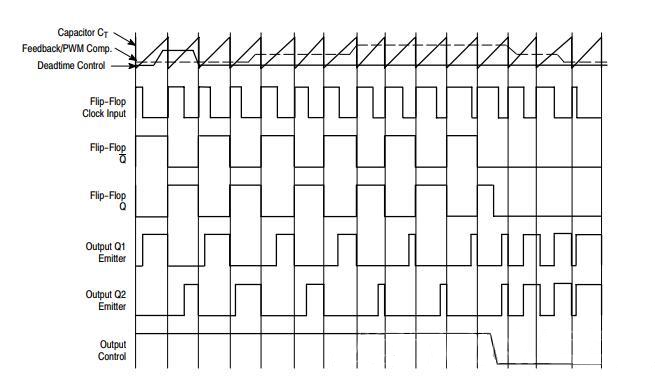

TL494 Laiko diagrama

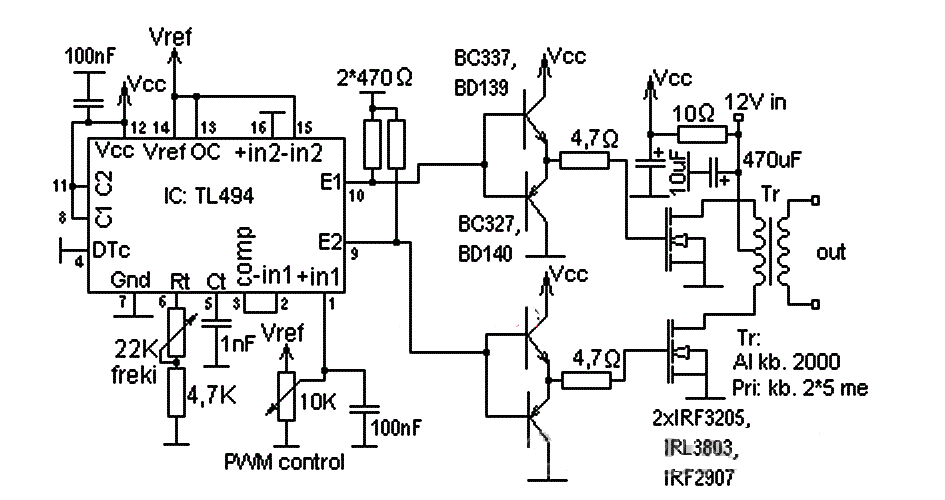

TL494 klasikinė keitiklio grandinė

Lygiaverčiai ir alternatyvūs modeliai

• UC3843

• TL3842

• UC2842

• SG2524

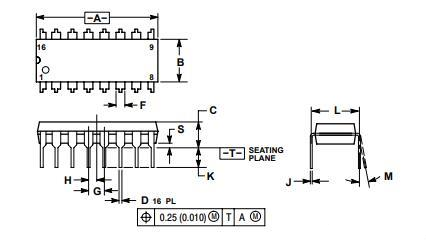

TL494 paketas

Išvada

„TL494 PWM“ valdiklis yra svarbi priemonė, teikianti lanksčią sprendimą valdant ir reguliuojant galią daugelyje elektroninių programų.Jo funkcijų įvairovė, įskaitant dvigubus PWM išėjimus, reguliuojamus osciliatorių dažnius ir įvairias išvesties konfigūracijas, yra idealios efektyvioms ir patikimoms maitinimo grandinėms statyti.Nesvarbu, ar kuriate mažus įrenginius, ar dideles sistemas, TL494 padeda supaprastinti sudėtingas užduotis, skatinti inovacijas ir pagerinti jūsų projektų funkcionalumą.
