Išsamus „PickIt3“ programuotojo vadovas: „Pinout“, funkcijos ir naudojimas

„Pickit 3“, puikus „Microchip Technology“ įrenginys, yra aktyvus įrankis programavimo ir derinimo įrankiui mikrovaldikliams, suteikiant galimybę sklandžiai integruoti jų idėjas į funkcines sistemas.Su savo intuityvia sąsaja, suderinamumu su „Mplab IDE“ ir tvirtu palaikymu „Circuit“ serijiniam programavimui (ICSP), „Pickit 3“ pasirodė esąs patikimas sąjungininkas jums.Dėl jo sugebėjimo supaprastinti darbo eigą, sumažinti sąrankos iššūkius ir patobulinti derinimo procesus, tai yra pagrindinis komponentas įrankių rinkinyje, kurį dirbate dinaminiame įterptųjų sistemų lauke.

Katalogas

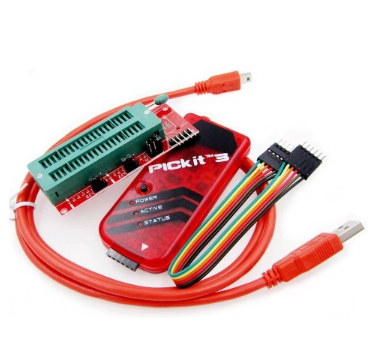

„Pickit 3“ programuotojas/Debuggerio apžvalga

„Pickit 3“ programuotojas/derinimo priemonė yra sudėtingas instrumentas, aiškiai pritaikytas sąveikai su „Pic“ mikrovaldikliais, naudojant serijinį serijos programavimą (ICSP).Jis harmoningai bendradarbiauja su „MPLAB“ integruota kūrimo aplinka (IDE) „Windows“ operacinėmis sistemomis, naudojant du pagrindinius ryšius: PGD (programos duomenys) ir PGC (programos laikrodis), kartu su jo maitinimo šaltiniu.Įsigijus, jis papildytas papildomais priedais, tokiais kaip USB kabelis ir diegimo diskas.Be to, pagrindinį diagnostikos aparatą sudaro šviesos diodai ir mygtukas.

LED/mygtukas	Aprašymas
Galios LED	Šis LED užsidega žalios spalvos, kai „Pickit 3“ gauna galią.
Aktyvus LED	Šis LED užsidega mėlynos spalvos, kai gali „Pickit 3“ Nustatykite ryšio nuorodą į kompiuterį.
Būsenos LED	Šis LED užsidega geltonos spalvos, kai yra „Pickit 3“ Užimtas PIC programavimas.
	Jis taip pat užsidega raudonos spalvos, jei klaida įvyksta Programavimo procesas.
Paspaudimo mygtukas	Šis mygtukas naudojamas „PROGRAMEMENT-TO-GO“, leidžianti programuoti nuotrauką be kompiuterio.

3 picit 3

PIN kodo numeris	PIN vardas	Aprašymas
1	MCLR/VPP	Prijungtas prie „Master Clear“ išorinio atstatymo kaiščio Iš naujo nustatykite MCU prieš programavimą
2	VDD (taikinys)	Tikslinė PIC įtampa, 5 V arba 3,3 V
3	Žemė	Žemės smeigtukas
4	PGD/ICSPDAT	Programos duomenys (PGD) yra prijungti prie serijos grandinės Programavimo (ICSP) duomenų kaištis
5	PGC/ICSPCLK	Programos laikrodis (PGC) yra prijungtas prie serijos grandinės Programavimo (ICSP) laikrodžio kaištis
6	Nėra ryšio	Šis kaištis skirtas naudoti ateityje

„Pickit 3“ savybės

Savybė	Aprašymas
Programavimas ir derinimas	Programos ir derinimo įrenginiai PIC mikrovalderiai
PC sąsaja	Paprasta kompiuterio sąsaja per USB kabelį
Vairuotojo suderinamumas	Suderinama su standartinėmis „Windows“ tvarkyklėmis
Programuotojas-iki go	Leidžia programuoti be kompiuterio
Įtampos ir grandinės apsauga	Įrengtas įmontuota per didelė įtampa ir trumpoji jungtis Stebėjimas
Diagnostiniai šviesos diodai	Apima borto diagnostikos šviesos diodus
Mikrovaldiklis ir IDE palaikymas	Palaiko naujausias „Pic“ mikrovaldiklių versijas ir Ides

„Pickit 3“ konfigūravimas

Išpakavimo ir komponentų paruošimas

Švelniai pašalinkite „Pickit 3“ komponentus iš pakuotės, atkreipdami dėmesį į programuotojo/derinimo įrenginio, USB kabelio ir antraštės kaiščių įtraukimą.Pridedami dokumentacija suteikia jums išsamius internetinius išteklius, tarnaujančius kaip lobių troškimas ieškant žinių ir sklandžios konfigūracijos patirties.Sukurkite tvarkingą, be statinės aplinką, kad išvengtumėte nenumatytos žalos trapiai elektronikai, leisdami sutelkti dėmesį į surinkimo ir bandymo nustatymą.Visą įrangą, pavyzdžiui, litavimo įrankius, netoliese palengvina sklandų antraštės kaiščių surinkimo ir sąrankos progresą.

Programinės įrangos diegimas ir suderinamumas

Sąrankos sklandumas labai priklauso nuo programinės įrangos suderinamumo patikrinimo tokiose operacinėse sistemose kaip „Windows“, „MacOS“ ir „Linux“.Pradėkite atsisiunčiant ir nustatant „Mplab X IDE“ programinę įrangą, laikydamiesi sistemingo diegimo proceso, įskaitant tvarkyklės sąranką, kad būtų užtikrinta, jog kompiuteris patvirtina prijungtus įrenginius.Ši tvarkinga progresija ne tik padidina veiklos pajėgumus, bet ir suteikia įžvalgų apie sistemos integraciją, atspindintį faktinį dalyvavimą skatinant aukštųjų technologijų plėtrą.

Ryšių užmezgimas

Įsitikinkite, kad USB kabelis yra saugiai prijungtas abiejuose galuose, kad būtų galima efektyviai susisiekti tarp „Pickit 3“ ir kompiuterio.Sėkmingas įrenginio atpažinimas reiškia sąrankos pastangų kulminaciją, sumažinant galimą trikčių šalinimą.Šis etapas subtiliai pabrėžia kruopštų ryšio protokolų pobūdį, panašų į disciplinuotą požiūrį, reikalingą įvairiose technologinėse iniciatyvose.

„Pickit 3“ integracija su „Pic“ mikrovaldikliais

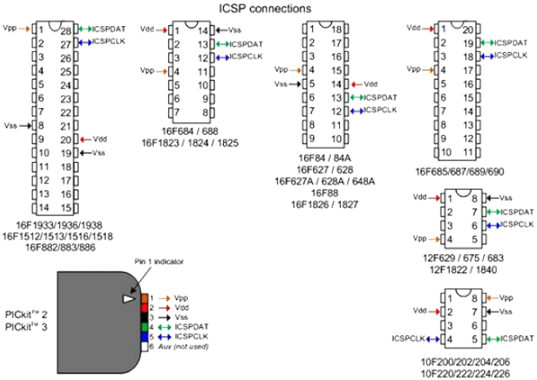

Sėkmingai programuojant PIC mikrovaldiklius su „Pickit 3“, kruopštus dėmesys skiriamas keliems išsamiems aspektams.Iš pradžių būtina identifikuoti serijinio programavimo (ICSP) kaiščių (ICSP) kaiščių nustatymas.Šie kaiščiai veikia kaip „Pickit“ ryšio sąsaja, o teisingas jų ryšio suderinimas palengvina efektyvų ryšį ir suteikia sklandų derinimo patirtį.

Be to, reikia atsižvelgti tiek į „Pic“ mikrovaldiklį, tiek į „Pic“ mikrovaldiklį.Tinkamos įtampos nustatymas pagal specifikacijas naudojamas siekiant išvengti bet kokios rizikos, susijusios su netinkamu įtampos lygiu.Išsamus konkretaus mikrovaldiklio galios poreikių ir apribojimų supratimas yra naudingas norint pasiekti tinkamus įtampos parametrus.

Praktiškai įvaldžius šiuos parengiamuosius etapus, apima procesą, kuris yra subrendęs su mokymuisi per asmeninę patirtį, dažnai apima bandymus ir klaidas.Išsamus grandinės projektavimo pagrindų ir subtilios aparatinės įrangos komponentų specifikos suvokimas šioje mokymosi kreivėje.Apmąstydami ankstesnius pastangas, tie, kurie sugalvoja sistemingą kontrolinį sąrašą, pritaikytą unikaliajai sąrankai, mažina klaidas ir padidina bendrą darbo eigos efektyvumą.

Programavimo pagrindai

Platus „Pickit 3“ suderinamumas apima įvairias mikroschemų mikrovaldiklių šeimas, tokias kaip PIC10, PIC12 ir PIC16.Šis pritaikomumas leidžia jums ištirti įvairių funkcijų spektrą, tinkantį sudėtingiems projektams, kuriems reikalingas kūrybinis prisilietimas.Norint visiškai išnaudoti naujai išleistų mikrovaldiklių siūlomas funkcijas, naudinga atnaujinti programinę -aparatinę įrangą.Prijungiant „Pickit 3“ su kompiuteriu, sklandžiai atliekamas padedant „Mplab X IDE“ - įrankiui, palengvinančiam programinės įrangos atnaujinimus.Laikydamiesi instrukcijų pagal „PickIt 3 Firmware Loader“, užtikrinamas, kad įrenginys išlieka sinchronizuotas su besikeičiančiu sukurtų mikrovaldiklių masyvu.

Siekiant vientisos vystymosi patirties, pastebimas „MPLAB X IDE“ nustatymas tiksliai.Šis procesas apima tinkamų aplinkos nustatymų, pritaikytų konkrečiai mikrovaldiklio architektūrai, parinkti.Tikslios projekto konfigūracijos nustatomos tiksliai koreguojant parametrus, įskaitant laikrodžio dažnį ir atminties paskirstymą.Bibliotekų ir antraštės failų kelio nustatymų konfigūracija padidina įrankių grandinės integraciją, palengvindama efektyvų kodo kompiliaciją.Šių sąrankos procesų painumas gali turėti didelę įtaką derinimo efektyvumui ir optimizavimui viso projekto gyvavimo ciklo metu.

Pažangūs požiūriai programuojant

Patobulinto derinimo metodai

Panaudojant 3 „Pickit 3“ galimybes derinant, keli tikslūs metodai gali duoti praturtintų rezultatų.Strategiškai išdėstyti lūžio taškai suteikia jums galimybę pristabdyti programų vykdymą pagrindiniuose taškuose, o tai padeda ištirti dabartinę sistemos būklę.Laikrodžių taškų naudojimas yra dar vienas įžvalgas metodas, galintis įspėti jus apie konkrečių kintamųjų verčių pokyčius.Tai padeda įgyti smulkesnį supratimą ir labiau kontroliuoti dinaminį duomenų srautą ir duomenų srautą.Faktinis derinimas per „Mplab X IDE“ leidžia modifikuoti ir stebėti programos elgseną skrendant, apeiti kodo pakartojimų poreikį ir padaryti plėtrą patrauklesniu siekiu.Šiuos metodus dažnai galite pasikliauti, norėdami išsiaiškinti tas baisias klaidas, kurios gali likti paslėptos įprastų bandymų metu.

Darbo eigos aukštis naudojant scenarijų automatizavimą

Pasinaudojant scenarijų kalbomis, tokiomis kaip „TCL“ ar „Python“ „Mplab X“ konsolėje, gali iš esmės padidinti darbo eigos efektyvumą.Pasikartojančių užduočių automatizavimas padeda sumažinti klaidų tikimybę, kurią sukelia priežiūra, ir taip išlaisvinant jas spręsti intelektualiai reikalaujančius iššūkius.Scenarijus suteikia intriguojantį pranašumą, įgalindamas standartinių operacijų paketinį apdorojimą.Tai ne tik supaprastina vystymosi aplinką, bet ir sklandžiai atitinka judrias metodikas, kurios vertina greitas iteracijas.

Naudojant scenarijus, sumaniai išvengta daugybės įprastų rankinio proceso spąstų, leidžiančių sutelkti dėmesį į inovacijas ir pagerinti kokybę.Scenarijų naudingumas peržengia paprasčiausią efektyvumą;Tai sukuria nuoseklų požiūrį į užduočių valdymą ir vykdymą, kuris dažnai laikomas neįkainojamu valdant didelio masto projektus.Šis gabumas įgalina jus greitai prisitaikyti prie besikeičiančių projekto poreikių, tuo pačiu ugdant tvirtą įsipareigojimą tikslumui ir vienodumui.

Spręsti įprastas kliūtis

„PickIt3“ programuotojas kartais gali pateikti iššūkių konfigūracijos metu, daugiausia su aparatinės ir programinės įrangos sąrankomis.Šis vadovas pateikia išsamų, žingsnis po žingsnio metodą diagnozuoti ir išspręsti bendras problemas, kad būtų užtikrintas optimalus našumas ir minimalios prastovos.

Aparatūros trikčių šalinimas

Programinės įrangos trikčių šalinimas

3 „Pickit“ programos

Programavimo PIC mikrovaldikliai

„Pickit 3“ puikiai programuojant didžiulį „Pic“ mikrovaldiklių pasirinkimą, įrodant, kad tai yra turtas, siekiantis pritaikyti mikrovaldiklio funkcijas, kad atitiktų tam tikrus projekto poreikius.Šis įrankis padidina atotrūkį nuo koncepcijos iki realizacijos, sklandžiai integruojant su įvairiomis plėtros platformomis.Galite įvertinti jo vaidmenį bendradarbiavimo aplinkoje, kai jis padeda išlaikyti darną ir tikslumą, skatinant struktūrizuotą požiūrį į sudėtingų projektų valdymą.

Derinimo funkcijos

3 „Pickit“ siūlo reikiamas derinimo funkcijas, padedantis „Swift“ aptikimui ir mikrovaldiklių sistemos klaidų skiriamąją gebą.Ši galimybė supaprastina sudėtingą trikčių šalinimą, pateikiant įžvalgas ir valdiklius.Galite diagnozuoti kliūčių naujai sukurtoje programinėje įrangoje ir efektyviai pagerinti sistemos našumą.Pakartotinai išbandydamos ir poliravimo kodą naudojant „Pickit 3“, komandos dažnai pasiekia tikslius patobulinimus, kurie lemia didelę naudą.

Programinės įrangos atnaujinimai

Veiksmingus programinės įrangos atnaujinimus mikrovaldikliuose tinkamai tvarkomi „Pickit 3“, palengvinanti naujų programinės įrangos versijų ištrynimą, patikrinimą ir programavimą.Tai užtikrina, kad įrenginiai neatsiliktų nuo pažangių funkcijų ir saugumo priemonių.Sektoriuose, kuriuos skatina sparčiai technologiniai pokyčiai, dažni programinės įrangos atnaujinimai, kuriuos įgalina tokie įrankiai, kaip „Pickit 3“, padeda išlaikyti konkurencingumą ir atitikti pramonės taisykles.

Suderinant kodo perdavimą gamyboje

Gamybos linijos „Pickit 3“ vaidina aktyvų vaidmenį supaprastinant užprogramuoto kodo perkėlimą mikrovaldikliams, taip palaikant didelio masto gamybos operacijas.Tai užtikrina nuoseklų kodo vykdymą visuose įrenginiuose, o tai padidina gamybos efektyvumą ir sumažina klaidų įvykius, todėl padidėja produkto kokybė.Gamybos vadovai pasitiki 3 „Pickit 3“, kad prižiūrėtų sudėtingą gamybos aplinką, kur vienodumui palaikyti naudojamas nuoseklus įrenginio veikimas.

Diferencijuojant 2 piktą nuo 3 pickit

Savybė	2 picit	3 piktas
Išleisti versiją	Ankstesnė versija	Vėliau versija
Palaikomas PIC MCU	Palaiko senesnius PIC mikrovaldiklius	Palaiko naujesnius „Pic“ mikrovaldiklius
Derinimo greitis	Lėtesnis derinimas	Greitesnis derinimas
Rekomenduojami vartotojai	Tinka pradedantiesiems	Tinka pažengusiems vartotojams
Papildomos funkcijos	Pagrindinė funkcija	Patobulintos pažangių derinimo funkcijos
Integruotas loginis analizatorius	Nėra	Negalima to (apsvarstykite ICD3)

Išvada

„Pickit 3“ išlieka kertinis mikrovaldiklių programavimo ir derinimo akmuo, siūlantis patikimumą, pritaikomumą ir efektyvumą vystymosi aplinkoje.Jo nuolatinis aktualumas, net ir susidūręs su naujesniais įrankiais, pabrėžia jūsų praktiškumą.Panaikindamas atotrūkį tarp konceptualizacijos ir įgyvendinimo, „Pickit 3“ vaidina svarbų vaidmenį skatinant naujoves ir pagreitinant projekto terminus.Nesvarbu, ar tai naudojama švietimui, prototipų kūrimui ar didelio masto gamybai, šis prietaisas pabrėžia gerai sukonstruotų priemonių svarbą formuojant įterptųjų technologijų ateitį.
