Išsamus PCF8575 I/O plėšiko vadovas

„PCF8575“, pagamintas tiksliai pagal „Texas Instruments“, yra pritaikomas 16 bitų I2C I/O plėtiklis, turintis pertraukimo galimybes.Šiame straipsnyje pateikiamas išsamus jo funkcijų, PIN konfigūracijos ir techninės schemos tyrimas, taip pat įvairios programos.Kai naudojamas mikrovaldiklių įvesties/išvesties prievadams išplėsti, PCF8575 efektyviai naršo sudėtingų sistemų poreikius.Jo lankstumas spindi nustatymais, reikalaujančiais vientisos integracijos ir sumažinto grandinės painumo.Praktinė patirtis rodo, kad naudojant PCF8575, gali labai supaprastinti sistemos projektavimą, pateikiant biudžetui palankų požiūrį į skaičiavimo galimybių padidinimą.

Katalogas

PCF8575 apžvalga

PCF8575 Tarnauja kaip universalus nuotolinis I/O plėtiklis, įgalinantis sklandų ryšį tarp mikrokontrolerių per I2C protokolą.Naudojant SCL (nuosekliojo laikrodžio liniją) ir SDA (nuosekliosios duomenų linija) duomenų perdavimui, supaprastina grandinės projektą, leisdamas didelės srovės disko išvestis, tokioms kaip šviesos diodai, nereikalaujant papildomų duomenų krypties signalų.Pradėjus inicijavimą, visi I/O kaiščiai numatytąja pagal aukštą būseną, suaktyvindami vidinės srovės šaltinį, susietą su VCC.Ši funkcija ne tik supaprastina operacijas, bet ir sumažina pagalbinių komponentų poreikį, todėl PCF8575 yra vertingas turtas įvairioms elektroninėms programoms.

Viena iš išskirtinių PCF8575 savybių yra jos palaikymas tiek 3.3 V, tiek 5 V sistemoms, pasiekiamos per integruoto lygio keitiklį.Tai praplečia jo suderinamumą su įvairiomis mikrovaldiklių architektūromis, suteikiant jums didesnį lankstumą ir laisvę projektuojant sistemos dizainą.Gebėjimas dirbti pagal skirtingus įtampos standartus pašalina bendrą iššūkį daugiakomponentinėse sistemose, leidžiančias sutelkti dėmesį į kūrybinius įgyvendinimus, nesijaudindami dėl įtampos nesuderinamumo.

Pagrindinis PCF8575 aspektas yra jo konfigūruojama I2C sąsaja, kuri padidina ryšį ir įrenginio adresą sudėtingose ​​sąrankose.Naudodamiesi litavimo šuolininkais, galite sureguliuoti I2C adresą iš 0x20 bazės, įgalindami efektyvų ryšį keliuose įrenginiuose.Šis pritaikomumas yra naudingas siekiant išvengti konfliktų sprendimo sudėtingose ​​sistemose, jūsų dažnai pabrėžiama detalė.Be to, įrenginį galima maitinti per VDD arba VCC, maitinantis skirtingais loginio lygio reikalavimais.Šis lankstumas supaprastina integraciją su sistemomis, veikiančiomis esant 3,3 V ar 5 V, užtikrinant stabilumą ir patikimumą įvairiose programose.

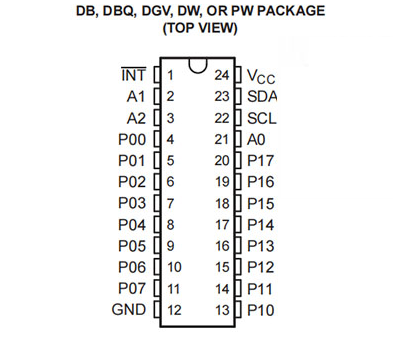

PIN konfigūracija

Kaištis			Tipas	Aprašymas
Vardas	DB, DBQ, DGV, DW ir PW	RGE
A0	21	18	I	Adreso įvestis 0. Prisijunkite tiesiai prie Vcc ar žemė. Išsitraukimo rezistoriai nėra reikalingi.
A1	2	23	I	Adresas 1 įvestis. Prisijunkite tiesiai prie Vcc ar žemė. Išsitraukimo rezistoriai nėra reikalingi.
A2	3	24	I	Adresas 2 įvestis. Prisijunkite tiesiai prie Vcc ar žemė. Išsitraukimo rezistoriai nėra reikalingi.
Int	1	22	O	Nutraukti išvestį.Prisijunkite prie V.cc per traukimą Rezistorius.
P00	4	1	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P01	5	2	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P02	6	3	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P03	7	4	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P04	8	5	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P05	9	6	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P06	10	7	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P07	11	8	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
GND	12	9	-	Žemė
P10	13	10	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P11	14	11	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P12	15	12	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P13	16	13	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P14	17	14	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P15	18	15	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P16	19	16	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
P17	20	17	I/o	P-uosto įvestis/išvestis.„Push-Pull“ konstrukcijos struktūra.
SCL	22	19	I	Serijinio laikrodžio linija.Prisijunkite prie V.cc per traukimą Rezistorius.
SDA	23	20	I/o	Serijos duomenų eilutė.Prisijunkite prie V.cc per traukimą Rezistorius.
VCC	24	21	-	Tiekimo įtampa

CAD detalės

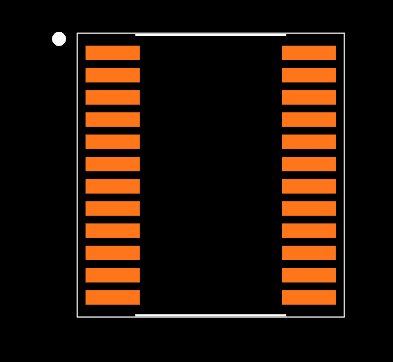

Pėdsakas

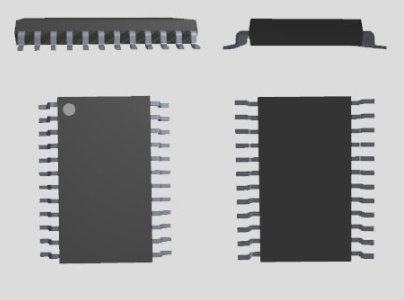

3D vaizdas

Savybės

Savybė	Aprašymas
Mažos režimo srovės vartojimas	10 µA maks
I²C iki lygiagretaus uosto plėtros	Leidžia lengvai išplėsti I/O kaiščius per „i²C“ sąsają.
Atviro nutekėjimo pertraukimo išėjimas	Įgalina išorinį pertraukimo generavimą Mikrokontroleriai.
Mikrokontrolerio suderinamumas	Suderinamas su daugeliu mikrovaldiklių.
I²C autobusų greitis	400 kHz greitas I²C autobusas.
Adresas	Adresuojama trijų aparatūros adresų kaiščiais, leidžiant padidinti iki aštuonių įrenginių.
Užfiksuoti išėjimai	Didelės srovės pavaros galimybė tiesiogiai vairuoti šviesos diodus.
Dabartinis šaltinis	Teikia srovę VCC už tai išvestis.
Užrakto atlikimas	Viršija 100 Ma per JESD 78, II klasę.
Darbinė įtampa	2.5 - 5,5 V DC.
Darbinė srovė	100 Ma (maks.).
I²C adresas	Numatytasis adresas: 0x20, modifikuojamas naudojant litavimą A1 ir A2 atrankos pagalvėlės.
Adresuojami kaiščiai	16 individualiai adresuojami kaiščiai.
PIN konfigūracija	Kiekvienas kaištis konfigūruojamas kaip įvestis ar išvestis;palaiko įvestį Keisti pertraukimą.
Arduino biblioteka	Suderinama su „Arduino“ biblioteka: PCF8575.
Paraiška	Tinka „Arduino UNO R3“ ir kitiems MCU Relių, garsinių signalų, mygtukų ir šviesos diodų valdymas.
ESD apsauga	Atitinka JESD 22: 2000-V žmogaus kūno modelį (A114-A), 200 V mašinos modelis (A115-A), 1000 V įkrovimo įrenginio modelis (C101).

Techninė specifikacija

Ši lentelė pateikia aiškų ir glaustą vaizdą Teksaso instrumentų techninės specifikacijos ir atributai PCF8575PW.

Tipas	Parametras
Gyvenimo ciklo būsena	Aktyvus (paskutinis atnaujintas: prieš 5 dienas)
Gamyklos švino laikas	6 savaitės
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	24-TSSOP (0,173, 4,40 mm plotis)
Paviršiaus laikiklis	Taip
Smeigtukų skaičius	24
Svoris	89.499445mg
I/OS skaičius	16
Darbinė temperatūra	-40 ° C ~ 85 ° C.
Pakuotė	Vamzdis
JESD-609 kodas	E4
PBFREE kodas	Taip
Dalies būsena	Aktyvus
Jautrumo drėgmės lygis (MSL)	1 (neribotas)
Terminacijų skaičius	24
ECCN kodas	Ear99
Terminalo apdaila	Nikelis/paladis/auksas (Ni/PD/Au)
HTS kodas	8542.39.00.01
Įtampa - tiekimas	4,5 V ~ 5,5 V.
Terminalo padėtis	Dvigubas
Terminalo forma	Gulos sparnas
Didžiausias reflovos temperatūra (° C)	260
Tiekimo įtampa	3.3v
Terminalo žingsnis	0,65 mm
Bazinės dalies numeris	PCF8575
PIN kodas	24
Išėjimų skaičius	16
Išvesties tipas	Push-Pull
Darbinė tiekimo įtampa	5,5 V.
Maitinimo šaltiniai	3/5v
Sąsaja	I2C, SMBUS
Uostų skaičius	2
Bitų skaičius	16
Laikrodžio dažnis	400 kHz
Tiekimas dabartinis-max	0,2MA
Nutraukti išvestį	Taip
Dabartinis - išvesties šaltinis/kriauklė	10MA / 25MA
Savybės	Por
Ūgis	1,2 mm
Ilgis	7,8 mm
Plotis	4,4 mm
Storis	1 mm
Spinduliuotės kietėjimas	Ne
ROHS būsena	ROHS3 suderinamas
LENGVAS NEMOKAMAS	LENGVAS NEMOKAMAS

Schema

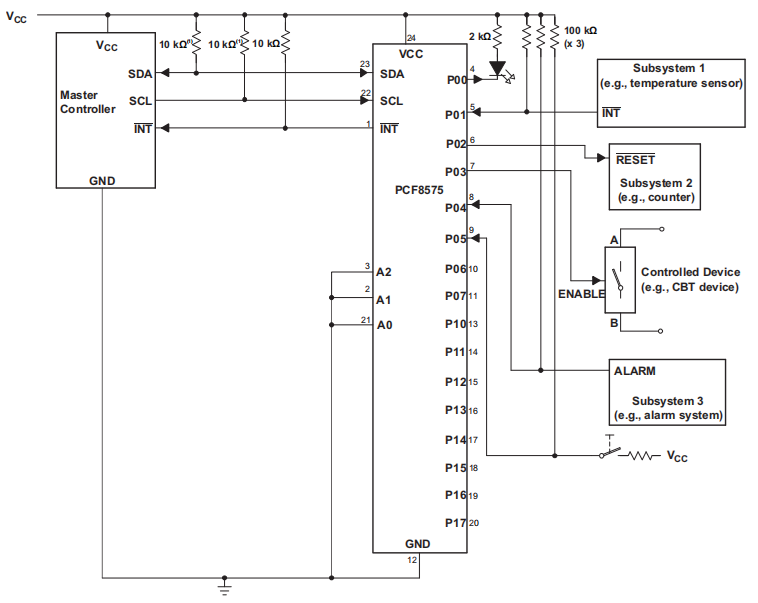

Taikymo grandinė

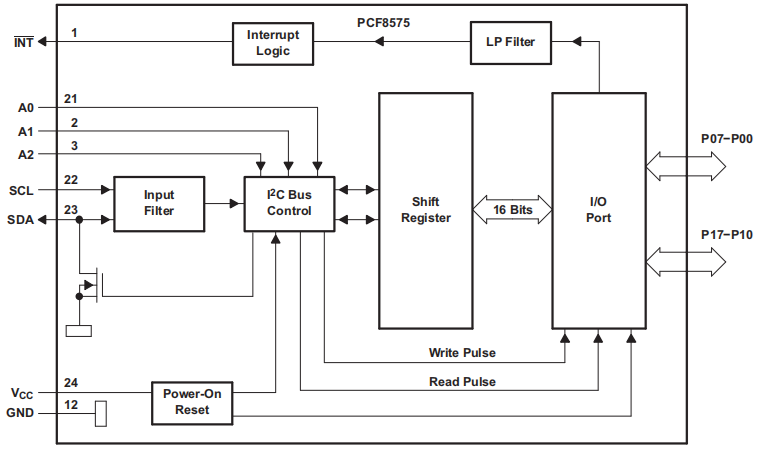

Loginė schema

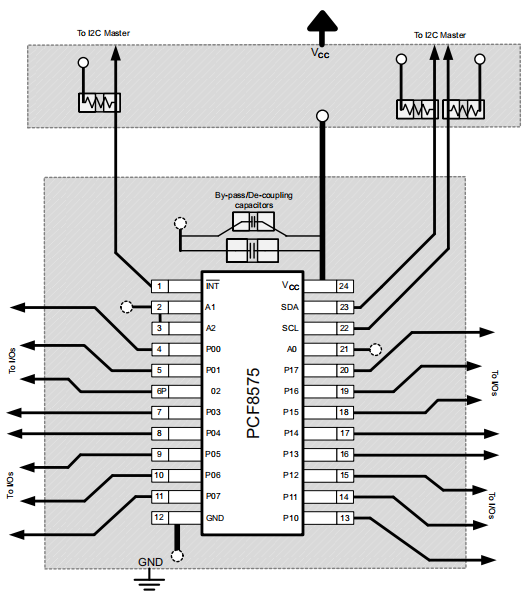

Išdėstymo iliustracija

Įvairus PCF8575 naudojimas

PCF8575, universalus I/O plėšikas, daro didelę įtaką įvairioms technologinėms arenoms.Jos įvairios programos apima telekomunikacijas, asmeninius skaičiavimus ir už jos ribų, parodant jos kompetenciją efektyviai valdyti kelis periferinius ryšius.

Telekomunikacijų įranga

Telekomunikacijų sektoriuje PCF8575 pagerina įrangą, pavyzdžiui, filtrų blokus, išplėsdama GPIO galimybes, įgalinant tikslesnį valdymą ir tikslumą sudėtingoje signalo apdorojimo aplinkoje.Jo pritaikomumas yra patikimas partneris, siekiantis patikslinti sistemas, užtikrinant stabilų ryšį ir tikslų signalo valdymą.

Serverio infrastruktūra

Šis komponentas palengvina racionalizuotas operacijas serverių infrastruktūrose, siūlydama pritaikomus ryšius, kurie yra aktyvūs didelės paklausos nustatymams.Tai suteikia jums platumą, kad galėtumėte optimizuoti serverio dizainą lankstumu ir mastelio keitimu, patenkinti besikeičiančius reikalavimus, naudojant minimalias aparatūros modifikacijas.

Tinklo maršrutizatoriai

PCF8575 vaidina palaikomąjį vaidmenį tinklo maršrutizatoriuose, išplėsdama įrenginio programavimą ir ryšį.Padedant maršrutizatorių plėtrai, orientuotos į tvirtumą ir pritaikomumą, tai padeda sukurti sudėtingus sprendimus, kurie veiksmingai valdytų didėjantį duomenų srautą.

Asmeniniai skaičiavimo įrenginiai

Asmeninio skaičiavimo pasaulyje šis I/O plėtiklis suteikia jums lankstumo naujovių periferiniams įrenginiams ir patobulinimams, nebūdamas pernelyg suvaržytas dėl sistemos architektūros ribų.Tai skatina kūrybiškumą kuriant aparatinę įrangą, efektyviai skatinant prieinamas technologijas.

Vartojimo elektronika

Greito vartojimo elektronikos rinkoje PCF8575 praplečia įrenginio funkcijas be didelių pertvarkymų naštos.Ši galimybė suteikia įmonėms galimybę pristatyti moderniausias kompaktiškų dizainų ypatybes, padedančias išlaikyti konkurencinį buvimą nuolat besivystančioje pramonėje.

Pramoninės automatizavimo sistemos

PCF8575 yra naudinga pramoninei automatizavimui, palengvinant išskirtinę proceso valdymą ir stebėjimą.Siūlydamas pavojingą ryšį, jis palaiko sudėtingą operacijų valdymą, padidina efektyvumą ir sumažina gamybos vietų prastovas.

Įrenginiai su ribotomis GPIO parinkimais

Įrenginiams, kuriems ribojama ribotų GPIO prieinamumas, PCF8575 pateikia revoliucinį sprendimą, išplėsdamas prievadus, leidžiančius pagerinti sąsajas su periferiniais įrenginiais.Šis lankstumas suteikia jūsų kūrybiniam kambariui kurti novatoriškus sprendimus, pritaikytus atsižvelgiant į konkrečius vartotojų poreikius.

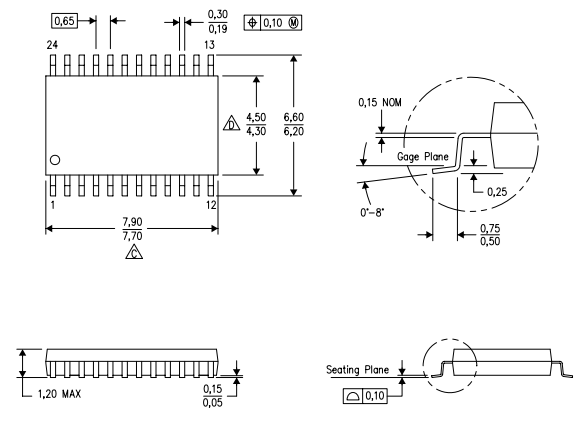

Paketas

Gamintojas

„Texas Instruments“ (TI), kurių būstinė yra Dalase, Teksase, padarė puikų indėlį kaip puslaidininkių pramonėje, daugiausia integruotose trasose.Visame pasaulyje žinomas dėl savo novatoriškos dvasios, TI padarė didelę įtaką daugybei technologinių pažangų per savo proveržį analoginiame ir įterptame apdorojime.Laikui bėgant, bendrovė išplėtė savo platų patentų rinkimą ir užsitikrino stiprią rinką, atspindėdama nuolatinį savo kompetencijos ir inovacijų siekį.Įvykius švietimo ir technologijose buvo suformuota įvairių TI produktų sudėtis, įskaitant tokius įrenginius kaip skaičiuotuvai, mikrovaldikliai ir kelių branduolių procesoriai.
