Išsamus AD736 TRUE RMS-DC keitiklio IC vadovas

Šiame vadove tiriama integruota AD736 grandinė, žinoma dėl savo tikslumo konvertuojant tikrąjį RMS į nuolatinės srovės įtampą.Turėdamas galimybę tvarkyti skirtingas bangos formas, AD736 yra idealus didelio tikslumo, mažos galios programoms, tokioms kaip atsinaujinančios energijos sistemos ir medicinos prietaisai.Mes apžvelgsime jo specifikacijas, naudojimą ir dizaino ypatybes, kurios daro tai svarbią šiuolaikinėje elektronikoje.

Katalogas

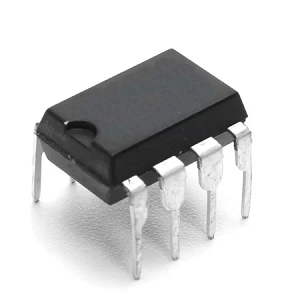

Kas yra AD736?

AD736 yra labai universali integruota grandinė, skirta tiksliam tikram RMS iki DC įtampos konversijai, su minimalia energijos suvartojimu ir tikslioji riba ± 0,3 mV ir ± 0,3% sinusinės bangos įėjimams.Dėl jo gebėjimo tvarkyti įvairias bangos formas, tokias kaip impulsų signalai ir Triacą kontroliuojamos sinusinės bangos, todėl ji yra ideali tiksliems lygintuvams sustiprinti ir prisitaikyti prie įvairių elektroninių programų.AD736 palaiko efektyvumą ir patikimumą, pradedant atsinaujinančiomis energijos sistemomis, reikalaujančiomis tikslaus signalo apdorojimo iki akumuliatorių varomų įtaisų, kuriems yra naudinga mažai energijos suvartojant.Tiksli jos architektūra yra naudinga tokioms pramonės šakoms kaip medicinos ir pramoninė įranga.Derinant kompaktišką dizainą, pažangias technologijas ir ekonominį efektyvumą, AD736 parodo šiuolaikines daugiafunkcinio grandinės dizaino tendencijas, siūlančias keičiamus sprendimus tikslioms programoms.

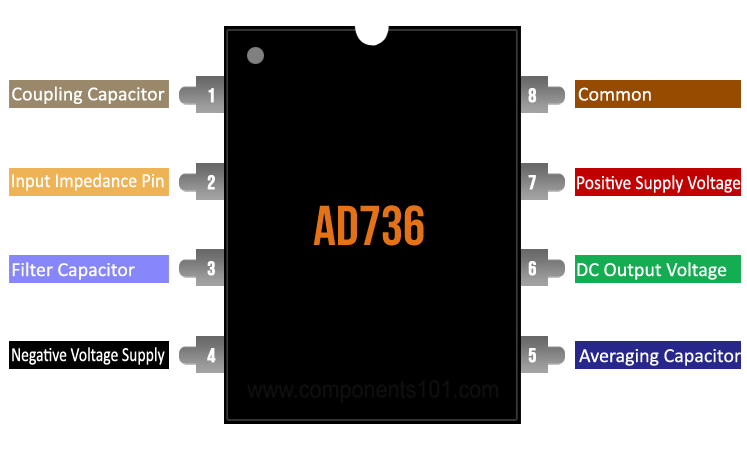

AD736 PIN konfigūracija

Nr.	PIN vardas	Aprašymas
1	Cc	Sukabinimo kondensatorius
2	Vin	Didelės įvesties varžos kaištis
3	Plg	Prijunkite pagalbinį žemųjų dažnių filtrų kondensatorių iš Išvestis
4	-Vs	Neigiama tiekimo įtampa Jei naudojami dvigubi atsargos, arba Žemė, jei prijungta prie vieno tiekimo šaltinio
5	Cav	Čia prijunkite vidurkio kondensatorių.
6	Išvestis	DC išėjimo įtampa.
7	+Vs	Teigiama tiekimo įtampa.
8	Com	Įprasta.

AD736 funkcijos ir specifikacijos

Funkcija/specifikacija	Aprašymas
Didelė įvesties varža	10¹² Ω
Mažo įvesties paklaidos srovė	25 Pa
Maksimalus aukštas tikslumas	± 0,3 mV ± 0,3% rodmens
RMS konvertavimas su signalo kranto veiksniais	Iki 5
Platus maitinimo šaltinis	+2,8 V, nuo –3,2 V iki ± 16,5 V
Maža galia	200 µA Maksimali tiekimo srovė
Buferinė įtampos išėjimas	Taip
Išoriniai apdaila, reikalingi tikslumui	Ne
Budėjimo režimo srovė	Tik 25 μA
Išvesties varža	8 kΩ
ESD reitingas	500 v
Sandėliavimo temperatūros diapazonas	–65 ° C iki +150 ° C.

AD736 ekvivalentas

• AD637

• AD636

AD736 Galimi paketai

8 švino PDIP

8 švino PDIP išsiskiria dėl jo pritaikomumo, todėl tai yra prototipų kūrimo ir nedidelio masto gamybos turtas.Tokio tipui pirmenybė teikiama nustatymuose, kai rankinis diegimas, nesudėtingas pakeitimas ir bandymai yra svarbesni.Jo ilgalaikis dizainas yra naudingas švietimo arenose ir eksperimentinėse laboratorijose, skatinant greitas iteracijas ir pakeitimus, nereikia specializuotų priemonių.PDIP prieinamumas uždega pasiekimų jausmą, kai keičiasi ir tobulina savo dizainą, dar labiau sustiprinant jo viliojimą.

8 švino Cerdipas

„8-švino CERDIP“ išsiskiria nepalankiomis sąlygomis, o jo keraminė struktūra užtikrina puikų temperatūros stabilumą ir mechaninį tvirtumą.Idealiai tinka aukšto patikimumo scenarijams, tokiems kaip aviacijos ir kosmoso ir karinės operacijos, tai reiškia tvirtumą ir tikslumą.Ištvermingai atšiaurios aplinkos neprarandant funkcijos, „Cerdip“ vaidmuo įkūnija ramų pasitikėjimą savimi, pakartodamas jo neišspręstą herojaus statusą programose, kur puoselėjamas nuolatinis.

8 švino SOIC

Tinka programoms, teikiančioms pirmenybę mažesniam pėdsakui ir efektyviam lentos erdvės naudojimui, 8 švino šerdys spindi dizainuose, reikalaujančiuose miniatiūrizacijos ir lengvumo.Jos „Surface Mount“ technologija atveria kelią aptakioms elektronikoms ir nešiojamaisiais įrenginiais.Šis aptakumas suderinamas su pramonės siekiu laipsniškai mažesnių, efektyvesnių prietaisų - tendencija, žavi širdis, kurios siekia naujovių be kompromiso.

Naudojant AD736 RMS-DC keitiklį

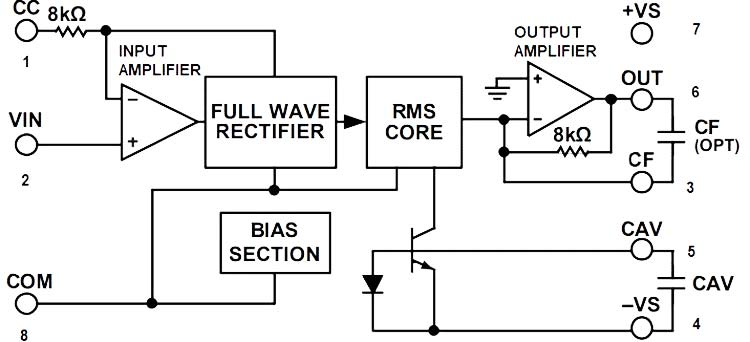

AD736 yra universalus ir tikslus RMS-DC keitiklis, skirtas kintamos srovės (AC) signalams paversti atitinkamomis direktinės srovės (DC) išėjimais, leidžiančiais stabilią energijos tiekimą per rezistorių.Jo vidinė architektūra integruoja tokius komponentus kaip įvesties stiprintuvas, tikslus pilnos bangos lygintuvas, RMS šerdis ir išvesties stiprintuvas, kuris veikia kartu, kad užtikrintų sklandų ir tikslų RMS konversiją.Priklausomai nuo konfigūracijos, AD736 gali veikti kaip vidutiniškai reaguojantis keitiklis arba kaip tikras RMS-DC keitiklis.Vidutiniame reagavimo režime įrenginys ištaiso ir filtruoja kintamos srovės signalą, kad apskaičiuotų RMS ekvivalento įtampą, padidindamas vidutinę vertę.Žemiau pateiktas paveikslas iliustruoja AD736 funkcinę bloko schemą, kurioje parodyta jo vidiniai moduliai, įskaitant įvesties stiprintuvą, visos bangos lygintuvą, RMS šerdį ir išvesties stiprintuvą.Ši diagrama pabrėžia loginį RMS-DC konvertavimo proceso srautą.

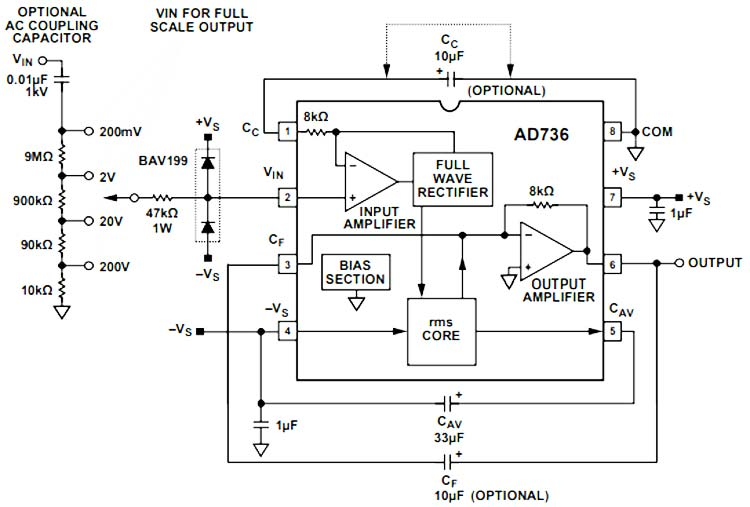

Novatoriškas įrenginio dizainas apima didelę įvesties varžą, siekiant sumažinti pakrovimo klaidas, todėl jis ypač tinka programoms, kurioms reikalingi tikslūs žemos įtampos matavimai, pavyzdžiui, įvertinti 200 mV čiaupo įtampą.Išoriniai komponentai, tokie kaip rezistoriai ir diodai, gali būti pridedami prie apsaugos nuo kintamos srovės linijos įtampos viršįtampių, padidinant sąrankos patvarumą ir patikimumą.Galite toliau pritaikyti AD736 konkrečioms programoms, laikydamiesi duomenų lapo rekomendacijų, tokių kaip koregavimo kondensatorių ar išlyginimo kondensatorių verčių koregavimas, kad pakeistumėte atsakymo laiką arba padidintumėte našumą unikaliomis sąlygomis.Šis pritaikomumas daro AD736 idealų pasirinkimą įvairiems RMS matavimo poreikiams.Žemiau esančiame paveiksle pateikiama išsami AD736 taikymo grandinė.Tai apima pasirenkamus išorinius komponentus, tokius kaip sujungimo kondensatoriai ir apsaugos diodai, taip pat rekomenduojamos konfigūracijos, kad būtų galima pasiekti tikslią RMS konvertavimą ir apsaugą nuo įtampos viršįtampių skirtingais scenarijais.

AD736 paraiškos

Tikslus matavimas: Idealiai tinka tiksliai išmatuoti ne sinusoidines įtampas.Paprastai naudojamas laboratorijose tiksliam duomenų patvirtinimui eksperimentų metu.

Tikslūs voltmetrai: Galios tikslūs voltmetrai, naudojami švietimo ir pramonės srityje.Patikimi ir pritaikomi įvairios įtampos matavimo poreikiams.

Multimetrai ir universalumas: Sustiprina daugialypį funkcionalumą, kad būtų galima išmatuoti įvairius parametrus, viršijančius įtampą.Pirmenybė teikiama kompaktiškam, daugiafunkciniam dizainui.

Akumuliatoriaus valdomas RMS į nuolatinės srovės konversijas: Energiją taupantis ilgalaikiam naudojimui akumuliatoriuose varomuose įrenginiuose.Puikiai tinka lauko darbams atokiose vietose, kuriose prieiga prie energijos.

Vidutinės reaguojančios grandinės programos: Naudojama atliekant garso bandymą ir galios matavimą, kad būtų galima pastoviai našumui.Pagerina garso kokybę ir padidina garso įrangos patikimumą.

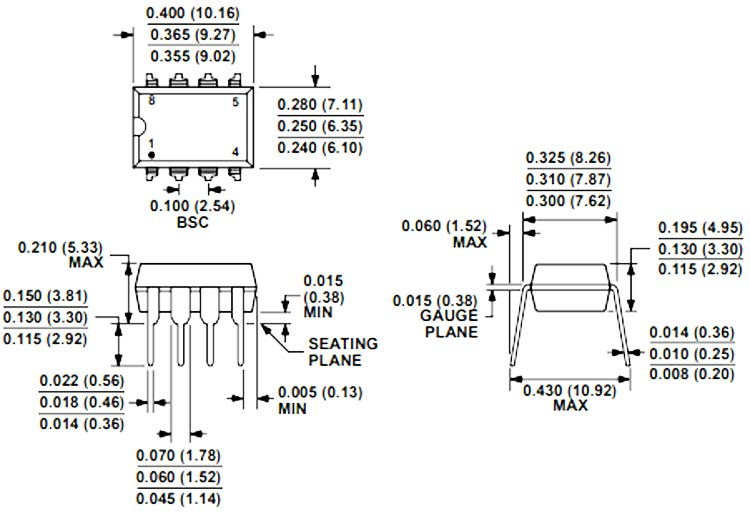

AD736 2D modelis ir matmenys
