Išsamus LM1458 dvigubo veikimo stiprintuvo vadovas

Šis vadovas tiria LM1458 - dvigubą veikimo stiprintuvą, vertinamą dėl jo universalumo ir patikimumo elektronikoje.Mes aprašysime jo dizainą, naudojimą ir patikimumą, parodydami, kaip jis pagerina veikimą tokiose sistemose kaip garso apdorojimas ir signalo kondicionavimas.LM1458 sujungia paprastumą su pritaikomumu, todėl tai yra pasirinkimas.Peržiūrėjęs jo specifikacijas, eksploatavimo ir pakavimo parinktis, šis vadovas suteiks aiškų supratimą apie LM1458 ir kaip efektyviai jį naudoti savo projektuose.

Katalogas

Kas yra LM1458?

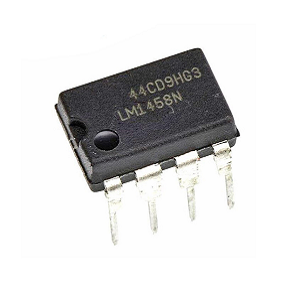

LM1458 yra dvigubo veikimo stiprintuvas (OP-AMP) integruota grandinė, plačiai naudojama elektronikoje, kad jos paprastumas, patikimumas ir universalumas.Tai sujungia du op-amps viename pakete, todėl jis yra idealus tokioms užduotims kaip garso apdorojimas ir signalo kondicionavimas.Dvigubas dizainas leidžia vienu metu valdyti kelis signalus, todėl jis puikiai tinka tokioms programoms kaip garso sistemos ar sudėtingas signalo apdorojimas.Garso apdorojime LM1458 vertinamas už garso kokybės pagerinimą ir sumažinant iškraipymus, išsaugant subtilių signalų aiškumą.Signalo kondicionavimo metu LM1458 vaidina pagrindinį vaidmenį tokiose užduotyse kaip triukšmo filtravimas ar signalo amplitudė, užtikrinant, kad signalai yra švarūs ir paruošti tolesniam apdorojimui.Tai ypač svarbu sistemose, susijusiose su jutikliais ar komunikacija.LM1458 taip pat yra labai patikimas, užtikrinantis nuoseklų našumą skirtingose ​​aplinkose.Dėl tvirto dizaino ir stabilios operacijos yra patikimas pasirinkimas, dirbantis su ilgalaikiais ar reikalaujančiais projektais, sumažinant dažnai priežiūros poreikį.

LM1458 funkcijos ir specifikacijos

Funkcija/specifikacija	Detalės
Veikimo įtampa	12 V DC - 18 V DC (MAX)
Galios išsklaidymas (maks.)	400 MW
Darbinė temperatūra	Nuo 0 ° C iki +70 ° C.
Bendras režimo atmetimo santykis	70 dB iki 90 dB
Sukimo greitis	0,5 V/µs
Įvesties poslinkio įtampa	5 mv
Tipas	Dvigubas op-amp su JFET įvestimi

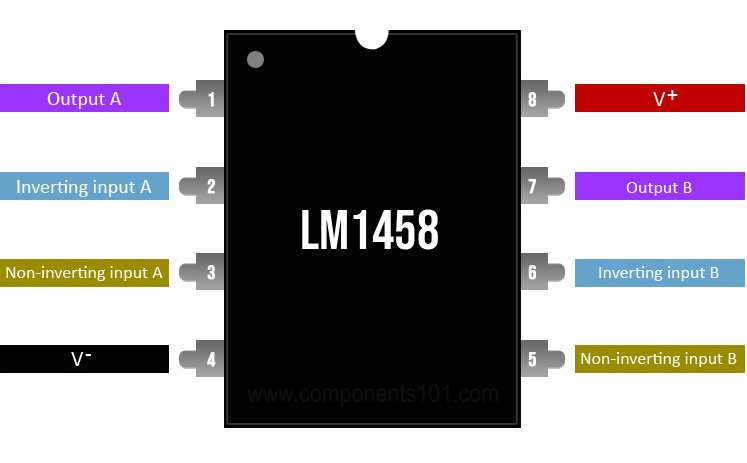

LM1458 PIN konfigūracija

Nr.	PIN tipo tipas	Aprašymas
1	Išvestis a	OP-AMP 1 išėjimas
2	Invertuojant įvestį a	OP-AMP 1 invertimo įvestis
3	Neapverčiamas įvestis a	OP-AMP 1 neįklijavimo įvestis
4	V-	Žemė
5	Neapverčiamas įvestis b	OP-AMP 2 neinverzinis įvestis
6	Apverstas įvestis b	OP-AMP 2 Inverting Įėjimas
7	Išėjimas b	OP-AMP 2 išėjimas
8	V+	Teigiama tiekimo įtampa

Kaip veikia operatyviniai stiprintuvai?

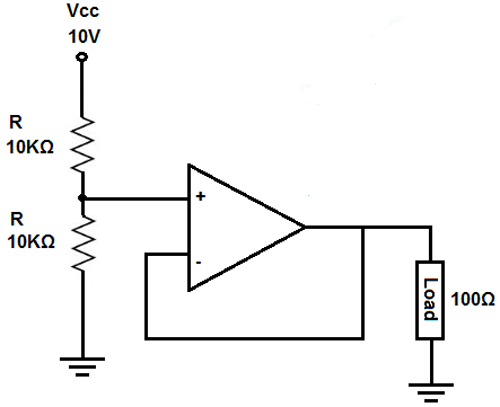

Eksploataciniai stiprintuvai arba op-AMPS, naudojami tiksliam elektrinių signalų amplifikavimui ir valdymui.Vienas populiarus modelis „LM1458“ yra žinomas dėl savo universalumo garso amplifikacijoje ir kaip įtampos sekėjas.Garso sistemose jis sustiprina silpnus signalus, kad garsiakalbiai būtų išvalyti aiškiu garsu ir minimaliu iškraipymu, o jo įtampos stebėtojų konfigūracija užtikrina išėjimo įtampos atitikimą įvesties įtampą, veikdama kaip buferis, kad būtų išsaugotas signalo vientisumas.Tai yra naudinga didelio stiliaus grandinėse, kai tai apsaugo nuo signalo praradimo ir iškraipymo, užtikrinant stabilumą.Pateiktoje diagramoje pabrėžiama ši funkcija, rodanti įtampos sekėjų grandinę, kurioje 10 kΩ rezistoriaus daliklis suteikia pastovų įvestį, o OP-AMP išveda tą pačią įtampą iki 100Ω apkrovos.Šis pavyzdys parodo OP-AMP vaidmenį izoliuojant ir saugant grandines, išlaikant patikimą našumą, pabrėžiant jo svarbą šiuolaikiniame elektroniniame dizaine.

LM1458 Galimos pakuotės

„LM1458 IC“ yra dviejų tipų pakuotės: „TO-99“ ir „PDIP 8-švino“, kiekvienas patenkina skirtingą dizainą ir praktinius poreikius. „To-99“ metalo skardinės paketas Siūlo puikų šilumos išsklaidymą ir ilgaamžiškumą, todėl jis yra idealus aukšto našumo pritaikymui tokiose reikalaujančiose aplinkose kaip karinė ir kosmoso vieta.Priešingai, Pdip paketas yra vertinamas už prieinamumą ir paprastą naudojimą, todėl tai yra populiarus pasirinkimas elektronikai, prototipų kūrimui ir akademiniams projektams dėl jo paprastumo surinkimo ir komponentų pakeitimo.

LM1458 Alternatyvios parinktys

• TL074

• LF393N

• MCP6002

LM1458 lygiaverčiai modeliai

• TLV9302

• LM1558

LM1458 paraiškos

Įtampos stebėtojų grandinės

LM1458 eksploatacinis stiprintuvas paprastai naudojamas įtampos stebėtojų grandinėse, vertinamas dėl didelės įvesties varžos, kartu su maža išėjimo varža.Šios savybės apsaugo signalo vientisumą, vengiant papildomos galios iš šaltinio.Praktiniuose kontekstuose ši konfigūracija puikiai tinka buferiniams signalams, ypač jutiklių pritaikymuose, kur svarbu išsaugoti signalo aiškumą.Sumažindami signalo praradimą ir palaikydami originalią amplitudę, įtampos stebėtojų grandinės suranda savo vietą tikslumo prietaisuose.

Inversijos grandinės

LM1458 taip pat vaidina vaidmenį inversijos grandinėse, kad būtų galima apversti įvesties signalo fazę.Ši programa šviečia garso apdorojimo ir ryšių technologijose, kur manipuliavimas fazėmis naudojamas garso efektų ir signalo aiškumo pasiekimui.Tikslus LM1458 veikimas šiose grandinėse padeda sumažinti iškraipymus, išsaugant ištikimybę įvairiais dažniais.Sudėtingesnėse garso sistemose tokios grandinės leidžia mišrių fazių signalus sukurti skirtingas garso charakteristikas.

Dabartiniai iki įtampos keitikliai

Sistemoms, kuriose reikalingi dabartiniai matavimai ir valdymas, LM1458 išsiskiria iš dabartinės iki įtampos keitiklių sąrankos.Ši konfigūracija reikalinga perkeliant dabartinius rodmenis į įtampos signalus, kad būtų galima efektyviai stebėti ir analizuoti, ypač prietaisų aplinkoje.„LM1458“ galimybė tiksliai prisitaikyti prie kintamų įvesties sąlygų, užtikrina patikimus duomenis tiek laboratorijoje, tiek pramoniniame kontekste, sujungimo signalo srityse ir skatinant analoginių įrenginių naudojimą automatinėse valdymo sistemose.

Lygintuvai

LM1458 naudojamas kuriant lygintuvus, kurie kintamosios srovės signalus paverčia DC maitinimo šaltiniams ir daugybei elektroninių prietaisų.Šis procesas peržengia vien tik konvertavimą, stabilizuojant nuolatinės srovės išėjimą, sumažinant pulsą ir užtikrinant patikimą energijos tiekimą.Lygintuvai, apimantys LM1458, yra puikūs atsinaujinančios energijos sistemose, kur stabiliam energijos pasiskirstymui reikalingi energijos konversija ir kondicionavimas iš dinaminių saulės ar vėjo šaltinių.

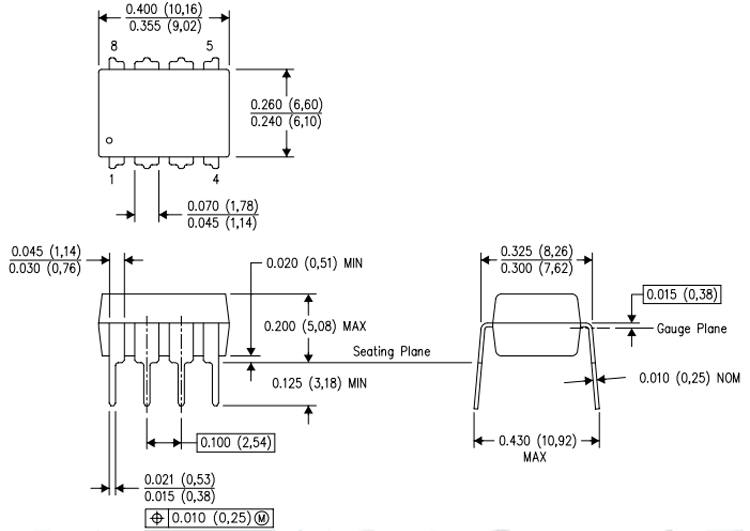

LM1458 2D modelis ir matmenys
