Išsami aukštyn/žemyn skaitiklių apžvalga: grandinės dizainas ir 74193 IC paaiškinta

Sudėtingame skaitmeninės elektronikos pasaulyje skaitikliai vaidina svarbų vaidmenį kuriant nuoseklią grandinės dizainą, leidžiantį tiksliai susieti skaitmeninius impulsus įvairiose programose.Šie pagrindiniai komponentai yra maitinami „Flip-Flops“ (FFS) sinchronizuotais su laikrodžio (CLK) signalais, užtikrinant patikimą laiko stebėjimą ir apdorojimą.Nesvarbu, ar funkcionavimas kaip atskiri įrenginiai, ar kaip pagrindinės didesnių sistemų dalys, skaitikliai tapo būtinu skaitmeninio dizaino srityje.Tarp įvairių rūšių skaitiklių aukštyn/žemyn skaitikliai išsiskiria už savo unikalų sugebėjimą suskaičiuoti į abi puses, siūlydami neprilygstamą lankstumą ir efektyvumą.Šiame straipsnyje mes įsigiliname į aukštyn/žemyn skaitiklių mechaniką, programas ir reikšmingumą, atkreipdami dėmesį į universalų 74193 IC.Tyrinėdami jų vaidmenį realiose sistemose ir skaitmeninėse naujovėse, mes siekiame pateikti jums išsamų vadovą.

Katalogas

Supratimas aukštyn/žemyn

Aukštyn/žemyn skaitikliai siūlo sudėtingą skaičiavimo metodą, leidžiantį atlikti dvigubos krypties operacijas, remiantis tam tikru valdymo signalais.Šie skaitikliai randami tokiose programose, kuriose reikia skaičiuoti aukštyn ir žemyn, kaip matyti „TTL Technologies“, pavyzdžiui, 74LS190 ir 74LS191 -, kurie tinkamai perjungia skaičiavimo režimus, reaguojant į jų įvesties direktyvas.

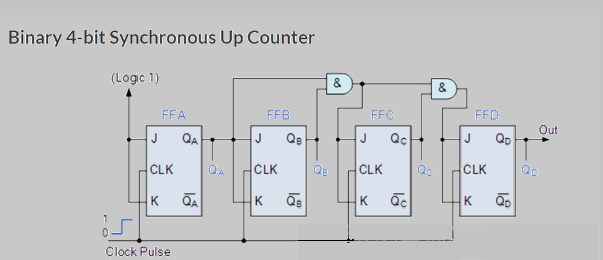

4 bitų dvejetainis/žemyn skaitiklis

4 bitų skaitiklis įkūnija dvejetainį skaičiavimą, sumaniai naršo nuo 0000 iki 1111 ir cikliškai kyla.Laikrodžio impulsai skatina padidinimo mechanizmą per 0-15 diapazoną, kiekviena erkė metodiškai skatina paskesnę būseną.

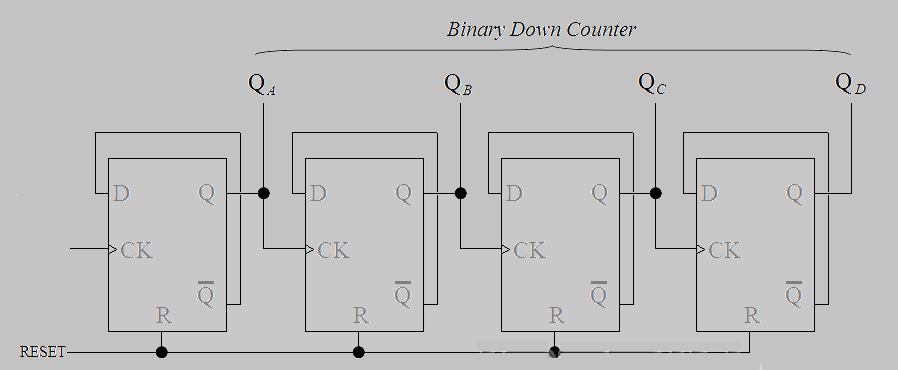

Priešingai, mažėjantis procesas, kuris keičiasi nuo 1111 iki 0000, priklauso nuo keturių D tipo atvartų-flopų, suaktyvintų pagal laikrodžio kraštus.Novatoriškas apverstų grįžtamojo ryšio mechanizmų naudojimas pasiekia harmoningą rezultatų sąveiką, pabrėžiant ir kūrybiškumą, ir tikslumą.

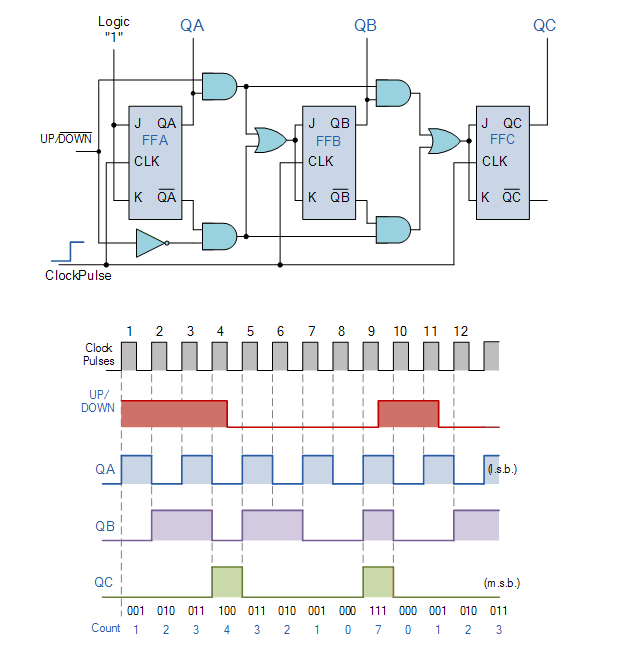

Sinchroninis 3 bitų aukštyn/žemyn skaitiklis

3 bitų sinchroninis skaitiklis, naudojant JK Flip-Flops, parodo efektyvų požiūrį į skaičiavimą nuo 0 (000) iki 7 (111) ir atgal.Jo sinchroninis dizainas leidžia patobulinti skaičiavimo procesą, kai kiekvienas būsenos perėjimas yra koordinuojamas tiksliomis įvesties komandomis.Ši funkcija padidina skaičiavimą nuo 0 iki 7, o tai labai valdo žemyn nuo 7 iki 0.

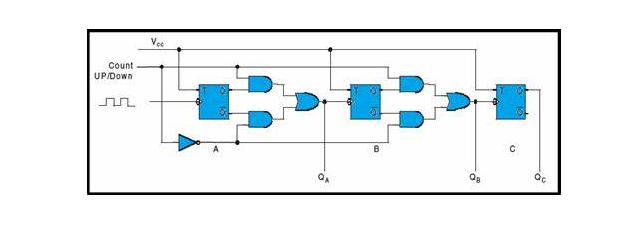

Konstruojama aukštyn/žemyn esančioji grandinė

3 bitų stalviršis yra pagrindinis skaitmeninio dizaino elementas, aptarnaujantis įvairius skaičiavimo ir laiko nustatymo tikslus.Jame nuolat naudojami Flip-Flops (FFS), kad nustatytų grafo kryptį-grasinimą ar mažėjimą.

Aukštame skaičiavimo režime kiekvienas FF yra suderintas su laikrodžio įvestimi, gauta iš ankstesnio FF išvesties (Q), vadovaudamas grandinei tvarkingai pakilimo per dvejetaines būsenas nuo 000 iki 111. Ši seka dažnai randa palankumą programoms, reikalaujančioms tiksliam laiko nustatymuiKontrolė, įskaitant skaitmeninius laikrodžius ir skaičiuotuvus, kur tikslumas sukelia pasitenkinimą ir patikimumą.

Perjungiant į „Down-Count“ režimą reikia protingo požiūrio, įtraukiant atvirkštinius „Flip-Flops“ išėjimus.Ši konfigūracija nukreipta nuo paprasto pirmyn kovo mėnesio, ši konfigūracija nukreipia kiekvieno FF laikrodžio įvestį, kad gautų signalus iš ankstesnio FF Q išvesties komplemento.Taigi grandinė skaičiuojama atvirkščiai, nuo dvejetainio 111 atgal iki 000. Tokios pritaikomos funkcijos daugiausia patrauklios kuriant grįžtamąjį skaitiklį, skirtą atsitraukti tokiose sistemose kaip skaitmeniniai odometrai ir mažėjimo laikmačiai - subtilus malonumas judėti atgal taip sklandžiai, kaip į priekį negalima pamiršti.

Aukštyn/Downo mechanika

Aukštyn/žemyn skaitiklio funkcionalumas priklauso nuo valdymo įvesties, apibrėžiančio jo veikimo režimą, diktuojant, ar skaičius pakils, ar nusileis.Jos veikimo esmė yra sklandžiame sinchronizavimo tarp Flip-Flops (FFS) ir valdymo signalų, turinčių įtakos vėlesniems FFS, sinchronizavimą.Programos net ir menkiausias nukrypimas nuo tobulo laiko gali sukelti skaičiavimo klaidas, pabrėžiant, kaip dinamiška tiksliai koordinuoti signalo laiką.

• Skaičiavimo režimas

Būsena	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Skaičiavimo žemyn režimas

Būsena	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

Įprastoje konfigūracijoje trys „flip-flops“ saugo 3 bitų skaitmeninę vertę, įgalinančią dvejetainį skaičių nuo 0 iki 7. Galite dažnai susidurti.Norint išspręsti šiuos iššūkius, dažnai naudojami papildomi sinchronizacijos ar filtravimo metodai, užtikrinant, kad pereinamųjų laikotarpių metu duomenys bus išsaugoti vientisais.

Loginiai vartai daro didelę įtaką tai, kaip šie signalai nukreipti, užtikrinant, kad skaitiklis atitiktų jo veiklos poreikius.Jie valdo srautą, kad užtikrintų, jog tik viena būsena - padidinanti ar mažinanti - bet kuriuo metu palaiko aktyvią.Išplėstinėse grandinėse gali būti programuojama logika, siūlanti patobulinti pritaikomumą ir dinaminius pakeitimus.Tai pristato intriguojantį aspektą: planavimas skaitiklių, turinčių įžvalgos būsimą mastelio keitimą, gali žymiai išplėsti jų naudingumą.

Remiantis laikrodžio impulsų dinamika, naudojant aukštyn/žemyn skaitiklį

Aukštyn/žemyn skaitiklis keičia būsenas, reguliuodamas „Flip-Flop“ (FF) išėjimus, reaguodama į laikrodžio impulsų pokyčius.

• Aukštesnio skaičiavimo scenarijuje: Prijunkite pradinį „Flip-Flop“ prie „Logic 0“, todėl ji perjungia mažėjančius laikrodžio kraštus, sustiprindami sinchronizaciją su sistemos tikslais, kad būtų sklandus srautas.Mintys, kilusios iš skaitmeninės grandinės projektavimo patirties, rodo, kad šių perjungimo veiksmų subalansavimas gali sumažinti klaidingus suaktyvinimus ir taip padidinti patikimumą laikui bėgant.

Suskaičiavimas ir harmoningas būsenos perėjimas

• Sumažėjimo režime: prisijungkite prie 1 logikos, kad visi „Flip-Flops“ galėtų perjungti, todėl sklandžiai sumažėja nuo aukštesnių būsenų.Šis metodas gali būti prilyginamas kruopščiam spyruoklės atsipalaidavimui, kai tikslumas ir laikas užtikrina minimalų mechaninį deformaciją grįžus į pradinę padėtį.Šis išdėstymas palengvina laipsnišką sumažėjimą, kol bus paskatinta atstatyti seka.

Efektyvus ciklo iš naujo nustatymas ir nuoseklumo užtikrinimas

Įprastiniai atstatymai vyksta kas aštuonis laikrodžio ciklus, užtikrinant nuoseklų veikimą.Aštuonių ciklo sistema pateikia apibrėžtą kiekvienos būsenos poslinkio fazę, užtikrinant, kad kiekviena fazė būtų efektyviai užpildyta prieš prasidedant kitam.Atstariniai ryšiai iš praktinių pritaikymų rodo, kad šie periodiniai atstatymai neleidžia kaupimo klaidoms, sustiprinant veiklos pusiausvyrą.

74193 aukštyn/žemyn skaitiklio IC apžvalga

74193 Integruota grandinė, žinoma kaip 4 bitų sinchroninis dvejetainis skaitiklis, tinkamai valdo tiek aukštyn, tiek žemyn.Jo sugebėjimas tvarkyti skaičiavimo sekas iki 16 modulio suteikia daugybę skaitmeninių programų.Šis IC yra vienareikšmiškai suprojektuotas su terminalais, specialiai skaičiuojant aukštyn ir žemyn, kartu su pagrindiniu atstatymo ir apkrovos įvestimi, kuri leidžia lengvai konfigūruoti pradinę būseną pagal skirtingus poreikius.

74193 IC architektūra palaiko lengvą krypčių skaičiavimą.Skaitmeniniuose įrenginiuose pasirinkimas tarp aukštyn ir žemyn skaičiavimo padidina sistemos pritaikomumą.Kiekviena skaičiavimo operacija yra tiksliai suderinta su laikrodžio impulsu, todėl tai yra patikimas pasirinkimas sudėtingoms sistemoms, kuriose laikas yra esmė.Jums šis sinchronizavimas gali būti strateginis veiksnys užtikrinant nuoseklų sekos vykdymą.

Pagrindinė šio IC savybė yra pagrindinis atstatymas, leidžiantis nedelsiant iš naujo nustatyti visus bitus - funkciją, dažnai naudojamą paleidimo metu arba ištaisant klaidas.Be to, apkrovos įvestis padidina jo naudingumą, suteikdamas galimybę nustatyti iš anksto nustatytus pradinius skaičiavimus, leisdamas tam, kad būtų galima suasmeninti įvairiuose skaitmeniniuose kontekstuose.Toks suasmeninimas tampa pagrindinis scenarijuose, kai prietaisai reguliariai inicijuojami arba jiems reikia specialiai tvarkyti pertraukimus.

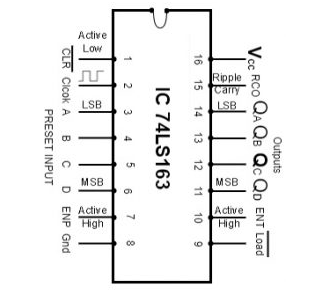

PIN konfigūracija

PIN kodo numeris	PIN vardas	Aprašymas
1 kaištis	Clr	Aktyvaus žemo atstatymo įvestis.
2 kaištis	CLK	Laikrodžio įvesties signalas.
3 kaištis	A (LSB)	Iš anksto nustatytas duomenų įvestis.
4 kaištis	B	Iš anksto nustatytas duomenų įvestis.
5 kaištis	C	Iš anksto nustatytas duomenų įvestis.
6 kaištis	D (MSB)	Iš anksto nustatytas duomenų įvestis.
7 kaištis	Enp	Aktyvaus aukščio įvestis, pažymėta ENP.
8 kaištis	GND	Žemės kaištis.
9 kaištis	Įkelti	Aktyvaus ir žemo duomenų apkrovos įvestis.
10 kaištis	Ent	Aktyvaus aukščio įvestis, pažymėta Ent.
11 kaištis	QD (MSB)	„Flip-Flop“ išvestis.
12 kaištis	QC	„Flip-Flop“ išvestis.
13 kaištis	QB	„Flip-Flop“ išvestis.
14 kaištis	QA (LSB)	„Flip-Flop“ išvestis.
15 kaištis	RCO	„Ripple“ perkelia išėjimo perėjimą nuo 0 iki 1.
16 kaištis	VCC	Galios įvesties kaištis.

Savybės

Savybė	Aprašymas
CLK dažnis	Veikia 32 MHz CLK dažniu.
Galios naudojimas	Galios naudojimas yra ribojamas 93 MW.
Kontūro tipas	Veikia kaip 4 bitų modulis-16 aukštyn/žemyn.
Iš anksto nustatytos įvestys	Komplekte yra iš anksto nustatytų įėjimų.
Programavimas	Funkcijos sinchroninis programavimas.
RIPPLE CARY	Turi vidinį pulsą, kad būtų galima efektyviai skaičiuoti.
Nešiokite išvestį	Siūlo nešiojimo išvestį, tinkančią N bitų kaskadinimui.
Daugėjimo laikas	Gali pasigirti 14 ns sklidimo laiku.

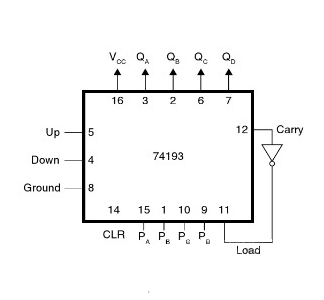

Sukurkite aukštyn/žemyn skaitiklį su IC 74193

Kompleksinis 74193 IC, pripažintas už pritaikomas skaičiavimo funkcijas, yra vertingas skaitmeninių sistemų komponentas, įgalinantis universalias aukštyn/žemyn skaičiavimo užduotis.Grandinės išdėstyme PIN-16 yra prijungtas prie VCC, kad IC užtikrintų eksploatavimo galią.Išvalyti kaiščiai yra pagrįsti strategiškai, kurie, kai reikia, iš naujo nustato skaitiklį, padedant išlaikyti sistemos patikimumą ir našumą.

Dvejetainiai duomenys patenka į IC per PIN PA, PB, PC ir PD.Atitinkamus dvejetainius išėjimus galima pasiekti QA, QB, QC ir QD, pateikiant apdorotus skaičių, kurie dažniausiai yra naudingi tokioms užduotims kaip laiko grandinės ir dažnio dalikliai, reikalaujantys aukšto tikslumo.

Skaičiavimo kryptis, nepaisant padidinimo ar mažėjimo, yra kontroliuojama per specializuotus laikrodžio įėjimus.Ši galimybė leidžia dinamiškai sureguliuoti IC skaičiavimo seką, padidinant jos lankstumą įvairiose programose.Kai praktiniuose scenarijuose naudojamas IC, dominuoja, kad būtų galima kruopščiai formuoti laikrodžio impulsą ir spręsti triukšmo problemas, kad būtų išvengta neteisingo skaičiaus, užtikrinant, kad grandinė veikia patikimai.

Lyginamoji aukštyn kaupimo analizė

Aukštyn skaitiklis	Žemyn
UP skaitiklis atitinka „0“ iki maksimalios ribos	Žemyn prieš jo didžiausią vertę prasideda ir nusileidžia į „0“
Tai skaičiuoja įvykius kylančia seka	Tai skaičiuoja įvykius mažėjančia seka

Stipriosios pusės ir apribojimai aukštyn/žemyn

Stipriosios pusės

Aukštyn/žemyn skaitikliai suteikia įvairių privalumų, ypač pasaulyje Integruoti į greitųjų sistemų sistemas.Jų tiesi „Flip-Flop“ struktūra padeda jungitis be pastangų, dažnai sukelia ekonomiškus skaitmeninių prietaisų parinktis, kur prioritetas yra minimizuojantis sudėtingumą. Galimybė suskaičiuoti abi puses - aukštyn ir žemyn - daugiafunkcinius ir žemyn, tai yra naudingas tokiose programose kaip skaitmeniniai laikrodžiai ar renginių skaitikliai, kuriuose pageidautinas dvikryptis skaičiavimas. Be to, jų funkcionalumas šviečia bandymų sistemose, naudojamose loginiams signalams patvirtinti.Praktinės programos vertina jų nesudėtingas dizainas, kuris užtikrina paprastesnį derinimą ir priežiūrą, suteikdamas puikų pranašumą jums, orientuoti į problemų sprendimo ir optimizavimo užduotis.

Apribojimai

Nepaisant stipriųjų pusių, aukštyn/žemyn skaitikliai rodo tam tikrus apribojimus, ypač dėl tikslumo padidėjusiu dažniu. Didėjant operatyviniam greičiui, jie gali susidurti su netikslumais, keliančiais iššūkius sistemose, kurioms teikiama pirmenybė dideliam patikimumui. Šie netikslumai dažnai atsiranda dėl priklausomybės nuo išorinio laikrodžio sinchronizacijos, kuri konkrečiai gali reikalauti papildomų „flip-flop“ grandinių.Tokie reikalavimai gali Padidinkite grandinės sudėtingumą ir pateikite galimą laiko vėlavimą.Be to, valdant sudėtingas bitų sistemas, Bet kokie su skaitikliais susiję vėlavimai gali sustiprinti, įtakos bendram sistemos veikimui.Todėl galite dažnai ištirti alternatyvius sprendimus ar papildomus komponentus, kad sušvelnintumėte šiuos efektus, remdamiesi jų strategijomis patobulintais sinchronizacijos metodais.Naršyti šiuos kompromisus reikia apgalvoto sistemos poreikių įvertinimo ir kaip tokie elementai gali paveikti našumą, dažnai nukreipiant jus į strateginio projektavimo patobulinimus, pritaikytus konkrečioms taikymo poreikiams.

Aukštyn/žemyn skaitiklių naudojimas

Automobilių variklių skaitikliai

Sistemų inžinerijos pasaulyje, reikalaujančiam kruopštaus kontrolės, aukštyn/žemyn skaitikliai pateikia naudingą funkciją: automatinis skaičiavimo krypčių koregavimas nustatytomis ribomis.Šis pritaikomumas palaiko nepriekaištingą perėjimą tarp į priekį ir atgalinio skaičiavimo.Tokia funkcija ypač vertinama automatizuotoje aplinkoje, kai judesio stebėjimas abiem kryptimis daro didelę įtaką veiklos efektyvumui.Pavyzdžiui, pramoninė robotika panaudoja šį atributą, kad užtikrintų tikslumą pasiekus jų judėjimo ribas.

Laikrodžio dalikliai

Skaitmeninėse elektroninėse sistemose aukštyn/žemyn skaitikliai labai prisideda prie laikrodžio daliklių gamybos, kurie tinkamai moduliuoja laikrodžio signalų dažnį.Ši moduliacija padeda konstruojant laiko signalus, kurie yra svarbiausi įvairiems komponentams, esant įvairiems dažniams integruotoje sistemoje.Siūlydami skirtingo greičio laikrodžius, šie skaitikliai vaidina svarbų vaidmenį sinchronizuojant įvairius procesus ir taip tenkina unikalius sistemos poreikius.

Parkavimo valdymo sistemos

Miestų erdvėse, užsprindintame eismui, aukštyn/žemyn skaitikliai pristato dinaminius sprendimus per parkavimo valdymo sistemas.Metodiškai padidindami kiekvienos transporto priemonės įvažiavimo skaičių ir sumažindami jį išvažiavus, šie skaitikliai laiku atnaujina turimas automobilių stovėjimo vietas.Šis tikrasis stebėjimo mechanizmas palaiko efektyvų automobilių stovėjimo infrastruktūros panaudojimą, praturtinant jūsų patirtį.

Dažnio skaidymas

Atliekant užduotis, susijusias su dažnio padalijimu į ryšių tinklus, aukštyn/žemyn skaitikliai pasirodo nepaprastai naudingi dėl jų mažo triukšmo ir sumažėjusio energijos suvartojimo.Šie skaitikliai padeda kruopščiai padalijant ir tvarkant dažnius, leidžiančius apgyvendinti kelis kanalus tinkle.Tokių skaitiklių naudojimas aplinkoje, kurioje yra platus signalo apdorojimas, užtikrina minimalų trukdymą, palaikant ryšių signalų vientisumą ir kokybę.

Asinchroninis dekadalinis skaičiavimas

Aukštyn/žemyn skaitikliai įgalina asinchroninį dekadalo skaičiavimą, naudojamą programoms, kuriose operacijos vyksta nepriklausomai nuo globalių laikrodžių.Asinchroninėse sistemose šie skaitikliai pateikia patikimą požiūrį į bazės 10 skaičiavimo, nes puikiai pritaiko pritaikomumą, neprarasdami tikslumo.Jų naudingumas šviečia sistemose, veikiančiose įvairiomis sąlygomis, sklandžiai prisitaikant neprarandant tikslumo.

Išvada

Šis straipsnis įsigilina į sudėtingus aukštyn/žemyn skaitiklio projektavimo ir eksploatavimo aspektus, daugiausia dėmesio skiriant 74193 IC.Žinomas dėl savo dvigubo skaičiavimo galimybių - tiek kylančių, tiek mažėjančių, yra įvairių pritaikymų, pradedant sudėtingomis stovėjimo sistemomis ir baigiant sudėtingomis dažnio padalijimo užduotimis.Kai keičiasi technologiniai peizažai, gilus šių komponentų supratimas gali paskatinti naujoves ir padidinti efektyvumą.„Up/Down“ prekystalio naudingumas apima ne tik įprastas programas, bet ir įsitraukia į automatizuotas sistemas, kur tikslūs skaičiavimo mechanizmai padidina efektyvumą.Pavyzdžiui, dinaminiuose srauto valdymo sprendimuose tokie skaitikliai vaidina svarbų vaidmenį integruodami faktinius duomenis, kad optimizuotumėte srautą.Pasinaudojus įrenginio universalumu, įvairiuose sektoriuose gali būti patenkinti pritaikytos strategijos iššūkiai.Remiantis konkrečiai pramonėje, tikslus šių skaitiklių įgyvendinimas gali žymiai padidinti sistemos veikimą.
