Ciklokonverterio paaiškinimas: paprastas darbo ir naudojimo vadovas

Šiame straipsnyje sužinosite, kas yra ciklo keitiklis ir kaip jis tiesiogiai konvertuoja kintamosios srovės energiją iš vieno dažnio į kitą, nenaudodamas nuolatinės srovės pakopos.Suprasite, kaip tai veikia, įskaitant tai, kaip bangos yra valdomos ir formuojamos naudojant tiristorius ir perjungimo būdus.Straipsnyje taip pat aptariamos pagrindinės jo charakteristikos, tipai ir pagrindiniai komponentai.Pabaigoje pamatysite, kur naudojami ciklo keitikliai ir kodėl jie svarbūs didelės galios įrenginiuose.

Katalogas

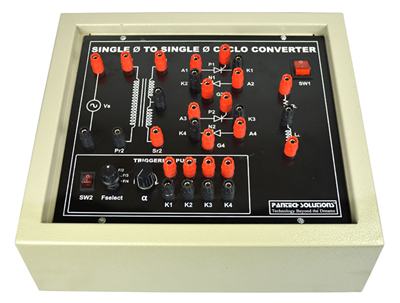

1 pav. Ciklokonverteris

Kas yra ciklokonverteris?

Ciklokonverteris yra tiesioginis kintamosios srovės į kintamosios srovės keitiklis, kuris keičia įvesties kintamosios srovės tiekimo dažnį nenaudodamas tarpinės nuolatinės srovės jungties.Jis paverčia fiksuoto dažnio kintamosios srovės maitinimą į kintamo dažnio kintamosios srovės išvestį, tinkamą tam tikriems apkrovos poreikiams.Šio tipo keitikliai tiesiogiai apdoroja įvesties bangos formą, kad sukurtų žemesnio arba aukštesnio dažnio išvestį.Ciklokonverteriai plačiai naudojami sistemose, kurioms reikalingas sklandus ir nuolatinis dažnio kitimas.Jie ypač naudingi didelės galios programose, kur svarbu efektyviai valdyti dažnį.Pagrindinė ciklo keitiklio funkcija yra tiekti valdomą kintamosios srovės maitinimą norimu dažniu, išlaikant sinchronizaciją su įvesties tiekimu.

Ciklokonverterio charakteristikos

• Platus išvesties dažnių diapazonas

Ciklokonverteriai gali generuoti išėjimo dažnius, kurie yra žemesni arba aukštesni už įvesties dažnį.Daugeliu praktinių atvejų išėjimo dažnis yra žymiai mažesnis, paprastai mažesnis nei trečdalis įvesties dažnio.Šis lankstumas leidžia tiksliai valdyti apkrovoms tiekiamą kintamosios srovės maitinimą.Dėl reguliuojamo dažnių diapazono ciklokonverteriai tinka kintamo greičio programoms.

• Nesinusoidinės išvesties bangos forma

Ciklokonverterio išėjimo bangos forma nėra gryna sinusinė banga, bet susideda iš segmentuotų įvesties bangos formos dalių.Dėl to atsiranda bangos formos iškraipymas, apimantis harmoninius komponentus.Išvesties bangos formos kokybė priklauso nuo valdymo tikslumo ir perjungimo modelių.Norint pagerinti bangos formos sklandumą, dažnai reikalingas papildomas filtravimas.

• Aukštas harmoninis turinys

Ciklokonverteriai iš prigimties sukuria reikšmingus harmoninius iškraipymus dėl bangos formos formavimo.Šios harmonikos gali turėti įtakos ir apkrovai, ir maitinimo sistemai.Harmonikos gali sukelti papildomą šildymą, triukšmą ir sumažinti elektros įrangos efektyvumą.Norint sumažinti jų poveikį, reikalingas tinkamas sistemos projektavimas.

• Didelės galios valdymo galimybė

Ciklokonverteriai gali valdyti didelius galios lygius, todėl jie tinkami naudoti sunkioje pramonėje.Jie dažniausiai naudojami megavatų masto sistemose, kur reikalingas tvirtas galios konvertavimas.Dizainas palaiko aukštus srovės ir įtampos vardinius parametrus.Dėl to jie yra patikimi reiklioje elektros aplinkoje.

• Tiesioginis energijos konvertavimas

Kadangi ciklo keitikliai nenaudoja DC tarpinės pakopos, jie siūlo tiesioginį energijos perdavimą iš įvesties į išėjimą.Tai sumažina didelių energijos kaupimo komponentų, tokių kaip kondensatoriai ar induktoriai, poreikį.Nuolatinės srovės jungties nebuvimas supaprastina tam tikrus sistemos projektavimo aspektus.Tai taip pat leidžia efektyviai dirbti žemu dažniu.

Ciklokonverterio veikimo principas

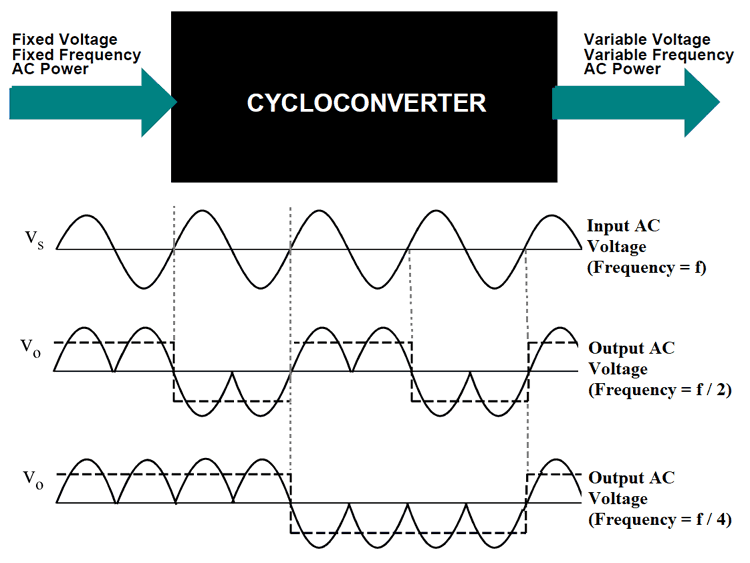

2 pav. Ciklokonverterio veikimo principas

1. Įvesties kintamosios srovės tiekimo apdorojimas: ciklokonverteris gauna fiksuoto dažnio kintamosios srovės įvesties tiekimą, kuris naudojamas kaip konvertavimo šaltinio bangos forma.Ši įvesties bangos forma nuolat stebima, kad būtų nustatytas jos momentinis įtampos poliškumas.Sistema ruošiasi išskirti konkrečius šios bangos formos segmentus išvesties generavimui.Įvesties signalas veikia kaip pagrindinė visų perjungimo veiksmų atskaita.Šio proceso metu nevyksta jokia tarpinė nuolatinės srovės konversija.

2. Valdomas tiristoriaus perjungimas: tiristoriai suveikia tiksliais degimo kampais, kad būtų galima valdyti, kada srovė teka per grandinę.Reguliuodamas šiuos šaudymo kampus, keitiklis parenka konkrečias įvesties bangos formos dalis.Šis selektyvus laidumas leidžia tik tam tikriems segmentams pereiti į išvestį.Perjungimo laikas lemia efektyvų išėjimo dažnį.Norint išlaikyti stabilų veikimą, reikalingas tikslus valdymas.

3. Segmentinės bangos formos pasirinkimas: užuot perdavęs visą įvesties bangos formą, ciklokonverteris sujungia kelis segmentus iš skirtingų ciklų.Šie segmentai yra išdėstyti taip, kad sudarytų naują bangos formą su skirtingu dažniu.Teigiamos ir neigiamos dalys parenkamos pakaitomis, kad būtų sukurtas išvesties signalas.Gauta bangos forma apytiksliai atitinka norimą kintamosios srovės išvestį.Šis procesas sukuria laiptuotą arba moduliuotą bangos formą.

4. Išvesties dažnio formavimas: išėjimo dažnis nustatomas pagal tai, kiek įvesties ciklų naudojama vienam išėjimo ciklui suformuoti.Pavyzdžiui, sujungus kelis įvesties ciklus, išvesties dažnis gali būti mažesnis.Keitiklis efektyviai ištempia arba suspaudžia bangos formos periodą.Tai leidžia sklandžiai keisti dažnį nenutraukiant galios srauto.Išvestis lieka sinchronizuota su įvesties tiekimu.

5. Nepertraukiamos bangos formos generavimas: ciklokonverteris nuolat kartoja pasirinkimo ir perjungimo procesą, kad išlaikytų stabilią išėjimo bangos formą.Išėjimo įtampa yra valdoma pagal paleidimo seką.Tai užtikrina, kad apkrova gautų pastovų kintamosios srovės tiekimą reikiamu dažniu.Procesas veikia laiku su minimaliu delsimu.Stabilumas priklauso nuo tikslaus perjungimo įtaisų laiko ir koordinavimo.

Ciklokonverterių tipai

Remiantis išvesties dažniu

Ciklokonverteriai klasifikuojami pagal tai, ar išėjimo dažnis yra didesnis ar mažesnis už įvesties dažnį.

1. Step-Up Cycloconverter

Pakopinis ciklokeitiklis yra kintamosios srovės-kintamosios srovės keitiklio tipas, kuris sukuria didesnį nei įvesties dažnį.Jis padidina dažnį pertvarkydamas įvesties bangos formos dalis, kad susidarytų trumpesni išvesties ciklai.Šis tipas yra rečiau naudojamas dėl praktinių apribojimų norint pasiekti stabilų aukšto dažnio išvestį.Didėjant dažniui, išvesties bangos formos kokybė tampa labiau iškraipyta.Valdymo sudėtingumas taip pat didėja esant aukštesniems išvesties dažniams.Dėl šių suvaržymų pramoninėse sistemose retai naudojami pakopiniai ciklokeitikliai.Jie daugiausia naudojami specializuotiems arba eksperimentiniams tikslams.

2. Žingsnis žemyn ciklokonverteris

Žemyninis ciklokonverteris yra keitiklis, generuojantis išėjimo dažnį, mažesnį nei įvesties dažnis.Tai pasiekiama derinant kelis įvesties ciklus, kad sudarytų vieną išvesties ciklą.Šis tipas yra plačiai naudojamas, nes užtikrina stabilų ir valdomą žemo dažnio išvestį.Bangos formą lengviau valdyti, palyginti su padidinimo konfigūracijomis.Didelės galios sistemose dažniausiai diegiami sumažinimo ciklo keitikliai.Jie siūlo patikimą veikimą programoms, kurioms reikalingas kintamas mažo greičio valdymas.Tai daro juos praktiškiausiu ir plačiausiai naudojamu tipu.

Remiantis darbo režimu

Ciklokeitikliai taip pat klasifikuojami pagal tai, kaip srovė teka tarp keitiklių grupių.

1. Blokavimo režimo ciklokeitikliai

Blokavimo režimo ciklokeitiklis yra toks, kai vienu metu atlieka tik viena keitiklių grupė.Tai reiškia, kad teigiama arba neigiama grupė yra aktyvi, bet ne abi vienu metu.Neaktyvi grupė yra visiškai užblokuota, kad būtų išvengta cirkuliuojančios srovės.Šis metodas supaprastina bendrą grandinės struktūrą.Tai sumažina papildomų srovę ribojančių komponentų poreikį.Perjungimas tarp grupių yra kruopščiai kontroliuojamas, kad būtų išlaikytas tinkamas išvesties formavimas.Blokavimo režimo veikimas dažniausiai naudojamas dėl nesudėtingo įgyvendinimo.

2. Cirkuliacinės srovės ciklokeitikliai

Cirkuliacinės srovės ciklo keitiklis yra toks, kuriame abi keitiklių grupės gali veikti vienu metu.Tai leidžia srovei cirkuliuoti tarp teigiamų ir neigiamų grupių.Reaktorius naudojamas cirkuliuojančiai srovei valdyti ir riboti.Ši konfigūracija leidžia sklandžiau pereiti tarp laidumo būsenų.Tai padeda išlaikyti nuolatinį srovės srautą apkrovoje.Sistema veikia su pagerintu bangos formos tęstinumu.Cirkuliacinės srovės tipai naudojami tais atvejais, kai reikalingas stabilus išėjimo našumas.

Ciklokonverterio grandinė ir komponentai

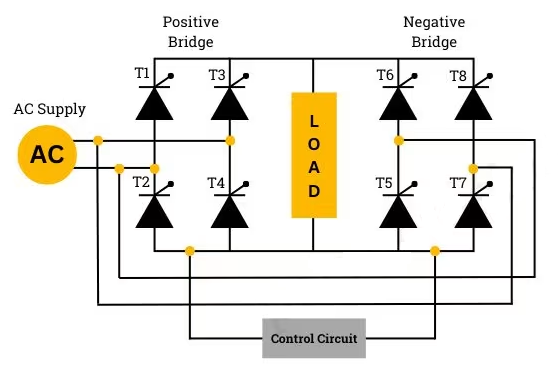

3 pav. Ciklokonverterio grandinė

• Tiristoriai (SCR)

Valdomam perjungimui grandinėje naudojami keli tiristoriai, išdėstyti tilto konfigūracijomis.Šie puslaidininkiniai įtaisai veikia kaip valdomi jungikliai, reguliuojantys srovės srautą.Kiekvienas tiristorius suveikia tam tikru laiku, kad suformuotų išėjimo bangos formą.Jie valdo aukštą įtampos ir srovės lygį sistemoje.

• Teigiami ir neigiami konverterio tiltai

Grandinę sudaro dvi pagrindinės tiltų grupės: teigiami ir neigiami keitikliai.Kiekviena grupė yra atsakinga už atitinkamų išėjimo bangos formos dalių sudarymą.Šie tiltai veikia pakaitomis arba vienu metu, priklausomai nuo režimo.Jie sudaro pagrindinę ciklokonverterio struktūrą.

• Valdymo grandinė

Valdymo grandinė generuoja tiristorių uždegimo impulsus pagal pageidaujamą išėjimo dažnį.Tai užtikrina tikslų laiką ir sinchronizavimą su įvesties tiekimu.Valdymo blokas nustato, kurie tiristoriai veikia tam tikru momentu.Jis atlieka pagrindinį vaidmenį palaikant stabilų keitiklio veikimą.

• Kintamosios srovės tiekimo įvestis

Kintamosios srovės įvestis suteikia šaltinio įtampą konvertavimui.Jis tiekia energiją, kuri tiesiogiai apdorojama į išėjimo bangos formą.Įvestis paprastai yra vienfazis arba trifazis kintamosios srovės šaltinis.Jo dažnis yra atskaitos taškas generuojant išvestį.

• Įkelti

Krovinys prijungiamas prie ciklokeitiklio išvesties ir gauna konvertuotą kintamosios srovės galią.Priklausomai nuo taikymo, jis gali būti varžinis, indukcinis arba variklis.Apkrovos charakteristikos turi įtakos srovės srautui ir sistemos veikimui.Tinkamas derinimas užtikrina efektyvų veikimą.

Ciklokonverterio privalumai ir trūkumai

Ciklokonverterio pranašumai

• Tiesioginis kintamosios srovės į kintamą keitimas be nuolatinės srovės jungties

• Tinka didelės galios programoms

• Užtikrina sklandų žemo dažnio išvestį

• Pašalina didelių energijos kaupimo komponentų poreikį

• Gali atlaikyti dideles srovės apkrovas

• Įgalina nuolatinį dažnio valdymą

Ciklokonverterio apribojimai

• Didelis harmoninis iškraipymas išvestyje

• Sudėtingi valdymo ir perjungimo reikalavimai

• Praktiškai ribotas išėjimo dažnių diapazonas

• Reikia didelių ir didelių gabaritų komponentų

• Prastas galios koeficientas tam tikromis sąlygomis

• Padidėjusios sistemos sąnaudos ir sudėtingumas

Ciklokonverterio programos

1. Pramoninės variklių pavaros

Ciklokonverteriai dažniausiai naudojami dideliems kintamosios srovės varikliams valdyti pramoninėje aplinkoje.Jie suteikia reguliuojamo dažnio išvestį variklio greičiui reguliuoti.Tai leidžia sklandžiai veikti esant įvairioms apkrovos sąlygoms.Jie svarbūs procesuose, kuriems reikalinga tiksli greičio kontrolė.

2. Elektrinės traukos sistemos

Geležinkelio sistemose ciklokonverteriai naudojami traukos varikliams varyti.Jie leidžia efektyviai valdyti variklio greitį ir sukimo momentą.Tai pagerina greitėjimo ir stabdymo efektyvumą.Jie plačiai naudojami elektriniuose lokomotyvuose ir metro sistemose.

3.Cemento ir plieno gamyklos

Sunkiosios pramonės šakos, tokios kaip cemento ir plieno gamyba, naudoja ciklo keitiklius dideliems besisukantiems mechanizmams.Šios sistemos reikalauja stabilaus mažo greičio veikimas esant didelėms apkrovoms.Ciklokonverteriai užtikrina patikimą veikimą atšiauriomis sąlygomis.Jie palaiko nuolatinius pramonės procesus.

4. Laivo varymo sistemos

Ciklokonverteriai naudojami jūroje varomiesiems varikliams valdyti.Jie suteikia kintamo dažnio galią efektyviam greičio valdymui.Tai pagerina kuro efektyvumą ir manevringumą.Jie tinka dideliems laivams ir atviroje jūroje esantiems laivams.

5. Valcavimo staklės

Valcavimo staklynai naudoja ciklokonverterius, kad valdytų volų greitį.Tai užtikrina nuoseklų medžiagų apdorojimą ir gaminių kokybę.Sistema leidžia tiksliai reguliuoti riedėjimo greitį.Jis palaiko didelio sukimo momento ir mažo greičio veikimą.

6. Kasybos įranga

Kasybos operacijose ciklokonverteriai naudojami sunkioms mašinoms, tokioms kaip trupintuvai ir konvejeriai, vairuoti.Jie užtikrina patikimą galią ekstremaliomis darbo sąlygomis.Tai užtikrina nuolatinį veikimą ir produktyvumą.Jie idealiai tinka didelės galios, tvirtoms programoms.

Ciklokonverteris vs inverteris

Aspektas	Ciklokonverteris	Inverteris
Konversijos tipas	Tiesioginė AC–AC (vieno etapo konversija)	DC-AC (dviejų pakopų: lygintuvas + keitiklis)
Vidutinis Scena	Nėra nuolatinės srovės jungties (0 V DC magistralė)	DC jungtis paprastai 300–800 V (LV) arba > 1 kV (HV)
Dažnis Kontrolė	Išėjimas ≈ 0–30 Hz (paprastai ≤ 0,3 × įvesties dažnis)	Išvestis ≈ 0–400 Hz (pramoninis), iki kHz diskuose
Išvesties dažnis Diapazonas	Apribota ~10–30% įvesties dažnio	0 Hz iki kelių šimtas Hz (ar daugiau)
Bangos formos kokybė	THD paprastai 20–40 proc.	THD paprastai <5% with PWM and filtering
Harmoninis turinys	Dominuojantis žemos eilės harmonikos (5, 7 ir kt.)	Aukšto dažnio harmonikos (lengviau filtruoti)
Efektyvumas	~85–92 proc. (optimizuotas žemo dažnio veikimui)	~90–98 proc. priklausomai nuo topologijos ir apkrovos
Galios lygis	Paprastai 1 MW iki >50 MW sistemų	Nuo <1 kW iki kelių MW sistemų
Kontrolė Sudėtingumas	Aukštas (fazė valdymas keliais tiristoriais)	Vidutinis (PWM pagrįstas skaitmeninis valdymas)
Dydis	Didelis pėdsakas dėl transformatorių/reaktorių	Kompaktiškas dėl aukšto dažnio perjungimas
Perjungimas Prietaisai	SCR (tiristoriai), linijinis komutuojamas	IGBT/MOSFET, savaime komutuojamas
Reagavimo greitis	Lėtas (priklauso nuo linijos dažnio, dešimtys ms)	Greitai (nuo mikrosekundžių iki milisekundžių)
Įvesties galia veiksnys	Paprastai žemas (0,5–0,8 atsilikimo)	Aukštas (0,9–0,99 su valdymo technikomis)
Tipiškas Programos	Didelis sinchroniniai varikliai, valcavimo staklės, trauka	VFD, atnaujinami energijos, UPS, EV pavaros

Išvada

Ciklokeitikliai užtikrina tiesioginį kintamosios srovės į kintamą dažnio konvertavimą, todėl jie puikiai tinka didelės galios programoms, kurioms reikalingas tikslus ir nuolatinis išėjimo dažnio valdymas.Jų veikimas priklauso nuo kontroliuojamo perjungimo ir bangos formos segmentavimo, kurį palaiko pagrindiniai komponentai, tokie kaip tiristoriai ir keitiklių tilteliai.Nors jie turi pranašumų, tokių kaip efektyvi žemo dažnio išvestis ir didelės galios valdymas, jie taip pat kelia iššūkių, tokių kaip harmoniniai iškraipymai ir sudėtingi valdymo reikalavimai.
