DPDT jungikliai: tipai, funkcijos, programos ir palyginimas

Šis vadovas paaiškina viską, ką reikia žinoti apie DPDT jungiklius, kurie yra specialūs jungikliai, kurie tuo pačiu metu gali valdyti dvi grandines.Tai parodo, kaip jungiklis veikia viduje, kokie yra skirtingi tipai ir kaip jie naudojami projektuose.Sužinosite apie perjungimo, rokerio, skaidrių, fiksavimo ir momentinių DPDT jungiklių tipų.Tai lygina DPDT jungiklius į kitus jungiklių tipus ir nurodo jų geras ir blogas puses, padėdamas suprasti, kada ir kodėl juos naudoti.

Katalogas

Kas yra DPDT jungiklis?

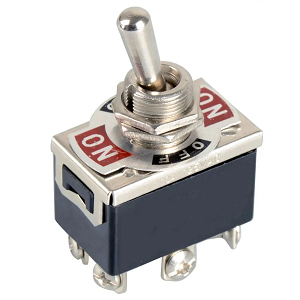

A Dvigubas polių dvigubas metimas (DPDT) jungiklis yra mechaninis komponentas, leidžiantis valdyti dvi atskiras elektros grandines vienu jungiklio judesiu.Jungiklio viduje yra du nepriklausomi poliai, kiekvienas valdantis savo grandinę, ir kiekvienas stulpas gali prisijungti prie vieno iš dviejų išėjimų.Kai apversite jungiklį, abi grandinės keičia kelius tuo pačiu metu.Pagalvokite apie DPDT jungiklį kaip du vieno polių dvigubo metimo (SPDT) jungiklius, sujungtus ir veikiantys vienu metu.

Priklausomai nuo modelio, DPDT jungikliai yra dviejų įprastų tipų: įjungta ir įjungta.Įjungimo tipas perjungia tiesiogiai iš dviejų išėjimų, o įjungimo įjungimo tipas apima centrinę padėtį, kuri atjungia abu išėjimus.Ši vidurinė „OFF“ būsena yra naudinga, kai reikia laikinai sustabdyti grandinę.Kadangi jis vienu metu valdo dvi grandines, DPDT jungiklis gali supaprastinti dizainus, pakeisdami du atskirus jungiklius vienu.

DPDT jungiklio struktūra

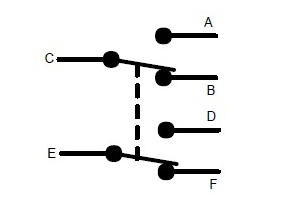

2 paveikslas. DPDT jungiklio terminalo išdėstymas

Terminalo pavadinimas	Funkcinis aprašymas
C (įprasta 1)	Pagrindinis pirmojo poliaus terminalas;jungiasi prie A arba B priklausomai nuo jungiklio padėties
A (Nr. 1)	Paprastai atviras pirmojo poliaus kontaktas;jungiasi su c Kai jungiklis yra perjungtas į vieną pusę
B (NC 1)	Paprastai uždaras pirmojo poliaus kontaktas;jungiasi su c Kai jungiklis yra numatytoje padėtyje
E (įprasta 2)	Pagrindinis antrojo poliaus terminalas;jungiasi su D arba F priklausomai nuo jungiklio padėties
D (Nr. 2)	Paprastai atviras antrojo poliaus kontaktas;jungiasi su e Kai jungiklis yra perjungtas į vieną pusę
F (NC 2)	Paprastai uždaras antrojo poliaus kontaktas;jungiasi su e Kai jungiklis yra numatytoje padėtyje

Kaip veikia DPDT jungiklis?

DPDT jungiklis keičia srovės srautą dviejose grandinėse, perjungdamas tarp dviejų išvesties gnybtų rinkinių.Kiekvienas polis jungia vieną įvestį (COM terminalą) prie vieno iš dviejų išėjimų (ne arba NC), atsižvelgiant į jungiklio padėtį.Kai apversite jungiklį į vieną pusę, bendrieji gnybtai jungiasi prie vieno išėjimų rinkinio.Apversdamas jį kitaip, jungiama juos prie priešingo rinkinio.Ši funkcija leidžia jungikliui pakeisti dabartinę kryptį arba pakeisti grandinės kelius.Įjungta versija perjungia dvi aktyvias būsenas, o įjungtoje versijoje yra centrinė padėtis, kuri sulaužo grandinę, naudinga, kai reikia laikinai pristabdyti arba išjungti abi grandines.

Kitas svarbus skirtumas yra tai, ar jungiklis yra momentinis, ar išlaikytas: momentinis jungiklis grįžta į pradinę padėtį, kai paleidžiamas, o prižiūrimas jungiklis išlieka jo padėtyje, kol rankiniu būdu vėl apvers.Momentiniai tipai naudojami laikiniems veiksmams, tokiems kaip bandymas ar režimo pasirinkimas, tuo tarpu prižiūrimi tipai yra teikiami stabiliam, ilgalaikiam valdymui tokiose programose kaip maitinimo perjungimas ar variklio kryptis.

DPDT jungiklių tipai

DPDT jungikliai būna įvairių fizinių stilių ir mechaninių konfigūracijų.Kiekvienas tipas yra pritaikytas konkrečioms užduotims ar aplinkai.

Standartinis perjungimas

Standartinis perjungimo DPDT jungiklis pasižymi šikšnosparnių stiliaus svirtimi, kurią galima apversti į skirtingas pozicijas, siūlantis stiprius lytėjimo grįžtamąjį ryšį.Šis jungiklio tipas naudojamas programose, kur reikia aiškaus rankinio valdymo, pavyzdžiui, pramoninės valdymo skydeliai, generatorių sistemos ir įvairių tipų mašinos.Perjungimo dizainas leidžia lengvai pamatyti ir pajusti, kurioje pozicijoje yra jungiklis, o tai yra naudinga aplinkoje, kur reikia greito ir užtikrinto perjungimo.

Kaip dvigubo polių dvigubo metimo (DPDT) jungiklis, standartinė perjungimo versija gali valdyti dvi atskiras grandines vienu metu.Kiekvienas stulpas turi du metimus, leidžiančius kiekvienai grandinei prisijungti prie vieno iš dviejų išėjimų.Tai daro jungiklį idealų variklio krypčių atvirkštiniui, perjungimui iš dviejų galios šaltinių arba perjungti tarp operacinių režimų sudėtingose ​​sistemose.

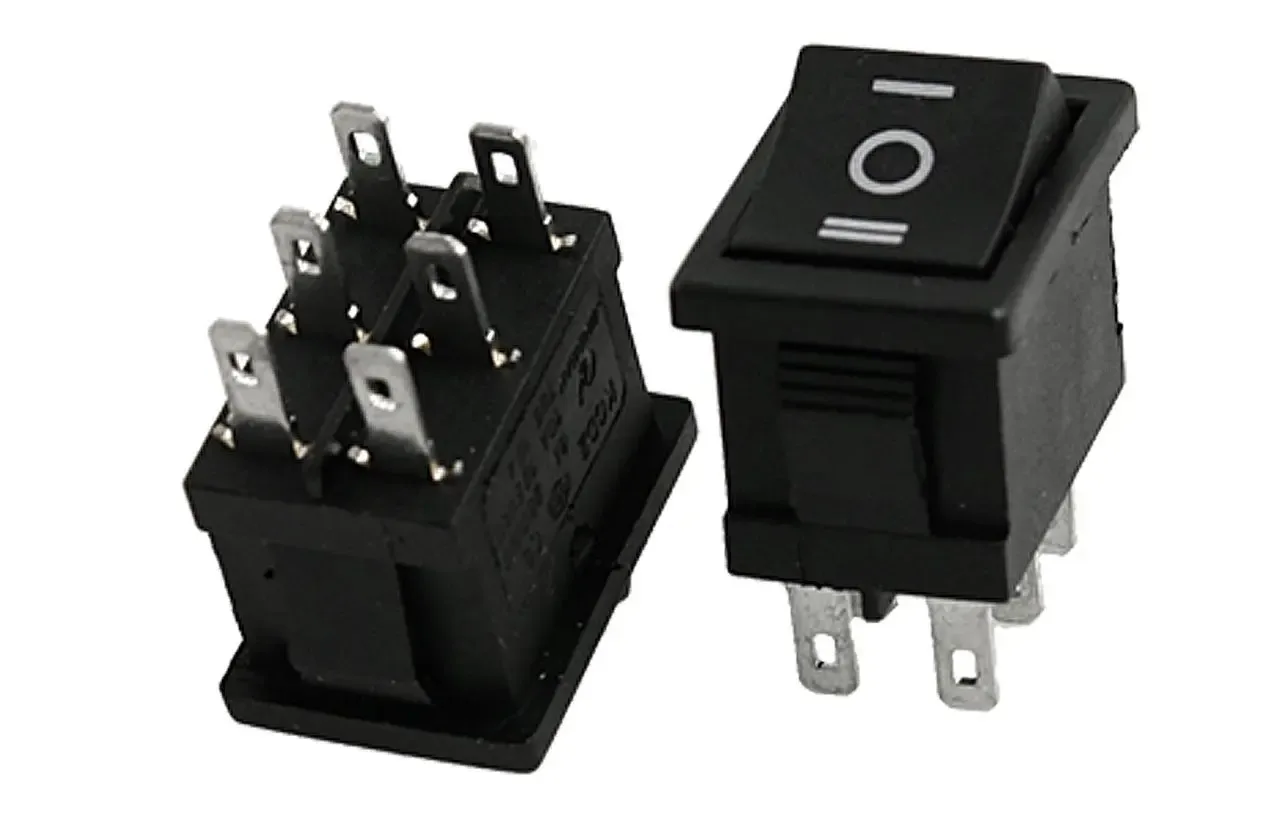

3 paveikslas. Standartinis perjungimas

Rokerio jungiklis

Rokerio jungiklis yra DPDT jungiklio rūšis, veikianti paspaudus vieną plokščios, pasukamos pavaros pusę, todėl kita pusė pakyla.Skirtingai nuo mechaninio perjungimo jungiklio pojūčio, „Rocker“ jungikliai siūlo lygesnę, tylesnę operaciją, todėl jie yra idealūs pritaikymui, kur norima šlifuotos ar žemo profilio sąsajos.Jų paviršius yra iš skydelio arba šiek tiek pakeltas iš skydelio, prisidedant prie švarios ir modernios estetikos, todėl jie dažniausiai randami buitiniuose prietaisuose, medicinos įrangoje ir biuro elektronikoje.

Funkciškai DPDT rokerio jungiklis gali valdyti dvi atskiras grandines, kiekvienas polis gali perjungti iš dviejų išvesties gnybtų.Tai leidžia naudoti tas pačias universalias programas, matomas kituose DPDT formatuose, tokiuose kaip variklio krypčių valdymas, grandinės perjungimas ar režimo perjungimas, tačiau su švelnesne sąsaja ir dažnai geresniu naudojimo paprastumu.

4 paveikslas. Rokerio jungiklis

Skaidrių jungiklis

Slidimo jungiklis yra DPDT jungiklio tipas, veikiantis perkeliant mažą pavaros horizontaliai arba vertikaliai tiesia keliu.Vietoj to, kad apverstų ar supūtė, tiesiog stumia jungiklį, kad jis būtų perjungtas tarp pozicijų, pateikdamas žemo profilio, intuityvų būsenų keitimo metodą.Slidžių jungikliai yra palankūs kompaktiškuose elektroniniuose įrenginiuose, tokiuose kaip garso maišytuvai, nešiojamieji instrumentai, nuotolinio valdymo pultas ir elektronika.

Kaip ir visi DPDT jungikliai, skaidrių jungiklis gali vienu metu perjungti dvi atskiras grandines, kiekvienas stulpas, jungiantis prie vieno iš dviejų metimų.Tai leidžia atlikti įvairias funkcijas, tokias kaip poliškumo pakeitimas, signalo maršrutas ar kelių režimų pasirinkimas-visa tai yra mažame pėdsake.Stumdomas veiksmas suteikia aiškų grįžtamąjį ryšį ir dažnai saugiai laikosi savo padėties, todėl jis yra patikimas pritaikymui, kai reikia vengti atsitiktinio perjungimo.

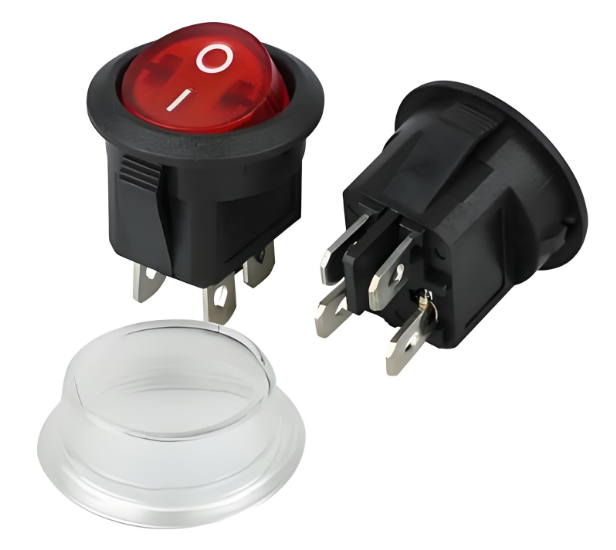

5 paveikslas. Slidinėjimo jungiklis

Užrakinimo jungiklis

Užrakinimo jungiklis yra DPDT jungiklio tipas, kuriame yra mechaninis fiksavimo mechanizmas, skirtas pavarai tvirtai laikyti vietoje, kai jis įsitraukia.Norėdami pakeisti jungiklio padėtį, turite pritaikyti papildomą jėgą arba atlikti konkretų judesį, pavyzdžiui, traukimą, stumimą ar sukimąsi pavarą.Šis papildomas pasipriešinimas užtikrina, kad jungiklis nebus atsitiktinai perjungtas, todėl jis yra labai tinkamas saugumo sistemoms, pramoninėms mašinoms, aviacijos skydeliams ir aukšto vibracijos aplinkai, kur nenumatytas veikimas gali sukelti gedimą ar pavojų.

Funkciniu požiūriu jis vis dar veikia kaip dvigubo polių dvigubo metimo jungiklis, tai reiškia, kad jis gali valdyti dvi nepriklausomas grandines, kiekviena perjungimo tarp dviejų išėjimų.Tai suteikia universalų valdymą išlaikant saugų, apgalvotą veikimą.Tvirtas fiksavimo jungiklio statybos ir patobulintas saugos mechanizmas yra vertingas tokiose situacijose, kai patikimumas, ilgaamžiškumas ir operatoriaus ketinimas.

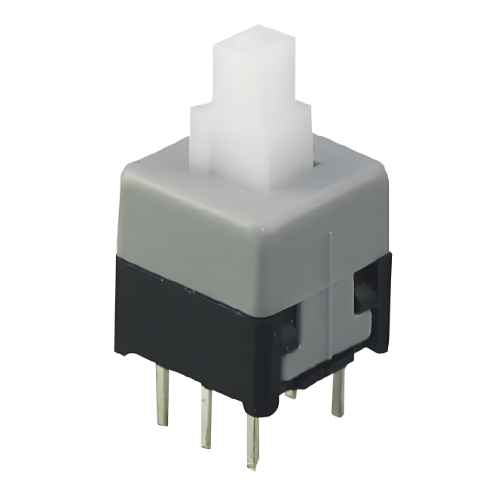

6 paveikslas. Užrakinimo jungiklis

Momentinis DPDT

Momentinis DPDT jungiklis yra spyruoklinis jungiklis, kuris grįžta į numatytąją padėtį išleidžiant.Skirtingai nuo fiksavimo jungiklių, kurie lieka vietoje vieną kartą perjungiami, momentinis jungiklis tik palaiko savo būseną, kol jis aktyviai spaudžiamas ar laikomas.Dėl to jis labai tinka laikinoms funkcijoms, tokioms kaip įvykių suaktyvinimas, valdymo signalų siuntimas ar trumpalaikių jungčių įtraukimas į sistemas.Įprastos programos apima bandymo įrangą, valdymo skydelius, robotų įjungimo sistemas ir kitas sąsajas, reikalingas trumpas, rankinis įvestis.

Kaip dvigubo polių dvigubo metimo jungiklis, momentinis tipas vis dar kontroliuoja dvi nepriklausomas grandines tuo pačiu metu, kiekvienas polis perjungia iš dviejų metimų.Ši galimybė leidžia jį naudoti tokioms užduotims kaip variklio poliškumo pakeitimas, akimirksniu perjungti dvigubus išėjimus arba greitai išsiųsti impulsus automatizavimo sistemose.Jo įmontuotas spyruoklės mechanizmas užtikrina greitą atstatymą, kuris yra idealus siekiant užkirsti kelią ilgalaikiam ar nenumatytam grandinės įsitraukimui.

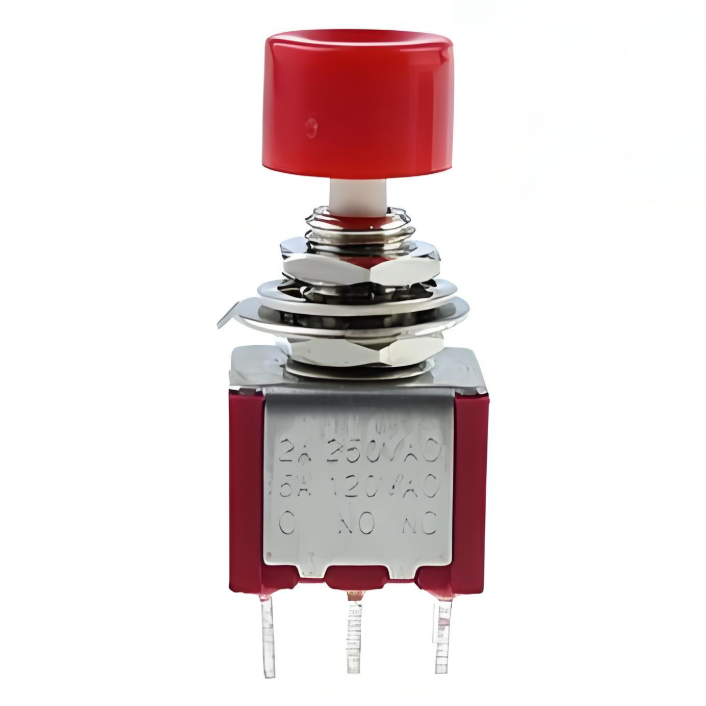

7 paveikslas. Momentinis DPDT

Naudojant DPDT jungiklį, norint valdyti nuolatinės srovės variklį

Dvigubo poliaus dvigubo metimo (DPDT) jungiklis yra praktinis ir plačiai naudojamas metodas DC variklio krypčiai pakeisti.Jis veikia panašiai kaip rankinė H-tilto grandinė, leidžianti pakeisti varikliui tiekiamos įtampos poliškumą.Šis poliškumo pokytis keičia srovės kryptį per variklį, o tai savo ruožtu keičia jo sukimąsi.

8 paveikslas. DPDT perjunkite į variklio jungtį

Parodytoje grandinėje maitinimo šaltinis yra prijungtas prie DPDT jungiklio centrinių gnybtų, pažymėtas C ir D. Variklis yra sujungtas per viršutinius gnybtus, A ir B. Apatiniai gnybtai E ir F yra kryžminiai su viršutinė: E gnybtas yra prijungtas prie B, o F yra sujungtas su A. Šis kryžminis jungtis yra raktas į variklio krypties pakeitimą.Kai jungiklis apverstas į vieną padėtį, srovė teka per variklį viena kryptimi, todėl jis sukosi pagal laikrodžio rodyklę.Perkėlus jungiklį į priešingą padėtį, keičiama srovės srautas, todėl variklis sukosi prieš laikrodžio rodyklę.

Kas yra DPDT perjungimo jungiklis?

DPDT perjungimo jungiklis yra specifinis DPDT tipas, kuris naudoja svirtį (arba „šikšnosparnio rankeną“), kad pakeistų būsenas.Perjungimo veiksmas suteikia tvirtą, pastebimą paspaudimą, kuris yra naudingas, kai svarbu rankinis patvirtinimas.Daugelis DPDT perjungimo jungiklių turi įjungtą konfigūraciją.Tai leidžia perjungti iš dviejų grandinės kelių ir taip pat visiškai atjungti abi grandines centrinėje padėtyje.

Viduje perjungimo jungiklio funkcijos veikia kaip du sinchronizuoti SPDT jungikliai.Tai leidžia jam valdyti du atskirus signalus ar elektros linijas tuo pačiu metu, pavyzdžiui, tiesioginius ir neutralius laidus kintamos srovės grandinėse.Šie jungikliai yra įprasti jūriniuose valdikliuose, transporto priemonių prietaisų skydelyje ir tvirtoje įrangoje.Daugelis yra užklijuoti, kad atsispirtų vandeniui, dulkėms ir nešvarumams, atitinkantiems atšiaurios aplinkos IP standartus.

Palyginus DPDT su kitais jungiklių tipais

Jungiklio tipas	Kontrolės galimybės	Grandinių skaičius Kontroliuojamas	Išvesties parinktys	Tipiškas naudojimas	Sinchronizuotas perjungimas
Spst	Paprasta įjungti/išjungti	1	1	Pagrindinė šviesos ar galios valdymas	Ne
SPDT	Perjungia vieną įvestį iš dviejų išėjimų	1	2	Signalo maršrutas, pagrindiniai selektoriaus jungikliai	Ne
Dpdt	Perjungia dvi grandines iš dviejų išėjimų	2	2 vienoje grandinėje (iš viso 4)	Variklio atvirkštinis, dvigubo sistemos valdymas	Taip
Trijų krypčių jungiklis	Valdo vieną grandinę iš dviejų vietų	1	2 pozicijos	Namų apšvietimas iš kelių taškų	Ne
Rotacinis jungiklis	Renkasi iš kelių išėjimų pasukant	1 (ar daugiau, atsižvelgiant į dizainą)	Daugialypė	Garso įvesties atrankos, kelių greičių ventiliatoriai	Ne (paprastai nėra dvigubas sinchronizavimas)

Privalumai ir trūkumai

Privalumai

• Tuo pačiu metu valdo dvi grandines.

• Pakeičia du SPDT jungiklius, mažindami dalis.

• Įgalinamas poliškumo pakeitimas ir dvigubo režimo perjungimas.

• Suderinama su AC ir DC sistemomis.

• Mechaninis dizainas yra paprastas ir patikimas.

Trūkumai

• brangesni nei SPST/SPDT tipai dėl vidinio sudėtingumo.

• Rankiniam operacijai trūksta intelektualių funkcijų, tokių kaip nuotolinio valdymo pultas ar atsiliepimai.

• Gali užimti daugiau vietos perpildytose plokštėse.

• Reikia apsaugos komponentų, kai keičiant didelės galios indukcines apkrovas.

DPDT jungiklių programos

DPDT jungikliai yra naudojami bet kur, kur reikia valdyti dvi grandines vienu metu.Kai kurie tipiški naudojimo būdai apima:

DC variklio valdymas

DPDT jungikliai gali pakeisti kryptį, kuria DC variklis sukasi.Tai atliekama apverčiant elektros srovės srautą.Pvz., Jei kuriate robotą ar mažą mašiną, galbūt norėsite, kad ratai ar rankos judėtų į priekį ir atgal.DPDT jungiklis gali tai padaryti lengvai, tiesiog apversdamas jį vienaip ar kitaip.

Galios šaltinio pasirinkimas

Kartais įrenginiui reikia dirbti su daugiau nei vienu maitinimo šaltiniu, pavyzdžiui, perjungti akumuliatorių ir sienos lizdą.DPDT jungiklis leidžia lengvai pakeisti pagrindinį maitinimo šaltinį į atsarginę kopiją.Tai padeda išlaikyti sklandžiai veiklą elektros energijos tiekimo mažinimo metu arba kai vieno šaltinio nėra.

Garso maršrutas

Garso sistemose galbūt norėsite pasirinkti tarp skirtingų garso įvesties (pvz., Mikrofono ar muzikos grotuvo) arba išvestis (pavyzdžiui, ausines ar garsiakalbius).DPDT jungiklis gali padėti jums pasirinkti, kurį įvestį norite naudoti arba kur turėtų būti garsas, tiesiog apversdami jungiklį.

Modelio geležinkelio keliai

Modelio traukinių rinkiniai dažnai naudoja DPDT jungiklius, kad kontroliuotų traukinių kryptį.Jungiklis gali pakeisti takelių poliškumą, kuris keičia kryptį, kuria traukinys juda.Tai suteikia daugiau linksmybių ir valdymo traukinio sąrankoje.

Apšvietimas

DPDT jungikliai gali padėti valdyti šviesas sudėtingesnėse sąrankose.Pvz., Jei turite šviestuvą su daugiau nei vienu grandine ar ryškumo lygiu, DPDT jungiklis gali leisti pasirinkti, kokia ryški šviesa ar kokia šviesos grupė turėtų įjungti.

Automatizavimo sistemos

Sistemose, kurios paprastai veikia automatiškai, vis tiek gali būti, kai žmogus turi kontroliuoti.DPDT jungiklis gali veikti kaip rankinis nepaisymas, leisdamas asmeniui, kai reikia, kontroliuoti.Jis taip pat gali būti naudojamas perjungti skirtingus veikimo režimus, suteikiant daugiau lankstumo, kaip sistema veikia.

Išvada

DPDT jungiklis yra naudingas, nes jis vienu metu gali valdyti du elektrinius kelius vienu paprastu judesiu.Tai veikia kaip du mažesni jungikliai, dirbantys kartu.Yra įvairių DPDT jungiklių stilių, pavyzdžiui, perjungimo ar skaidrių, kiekvienas pagamintas skirtingiems darbams.Šie jungikliai puikiai tinka tokiems dalykams kaip variklio kryptis, rinkimas tarp maitinimo šaltinių ar rankiniu būdu valdyti automatines sistemas.Nors jie gali kainuoti brangiau ir užimti daugiau vietos nei pagrindiniai jungikliai, jų galimybė tuo pačiu metu tvarkyti dvi grandines tampa protingu pasirinkimu atliekant daugelį elektros užduočių.
