DS1302 RTC lustas: bloko diagrama, specifikacijos ir „Pinout“

Šis vadovas išsamiai pažvelgia į DS1302 realaus laiko laikrodžio (RTC) lustą, kuris nagrinėja jo dizainą, funkcijas ir programas techniškai.DS1302 yra plačiai atpažįstamas už tikslumą išlaikant tikslią laiką ir datą, kartu suvartojant minimalią galią ir automatiškai prisitaikant prie šuolio metų.Šiame straipsnyje apima viską, pradedant jo pagrindine funkcionalumu ir PIN konfigūracijomis, baigiant šiuolaikinėje elektronikoje ir pažangose, šiame straipsnyje pateikiama išsami mikroschemos poveikio technologijoms ir dizainui analizė.

Katalogas

Kas yra DS1302 RTC lustas?

DS1302, sukurtas „Maxim Integruotas“ (iš pradžių „Dallas Semiconductor“), yra realaus laiko laikrodžio (RTC) lustas, skirtas tiksliai išsaugoti laiko ir datos informaciją įvairioms programoms.Šis „Microchip“ saugo laiko vertes nuo metų iki sekundžių ir koreguojama per metus, taip yra tinkamos programos, kurioms reikalingas tikslus laiko valdymas.Tai palaiko tiek 12 valandų, tiek 24 valandų laiko formatus, todėl tai yra puikus pasirinkimas sudėtingiems elektronikos projektams ir įterptoms sistemoms.Lustas atpažįstamas dėl minimalaus energijos suvartojimo-aspekto, kuris yra vertingas akumuliatoriaus valdomuose įrenginiuose.Automatinio šuolio metų koregavimo savybė iliustruoja sklandų dizaino tikslumo ir praktinio funkcionalumo integraciją, užtikrinančią nuolatinį, tikslų laiko stebėjimą ir nereikia rankinių atnaujinimų.

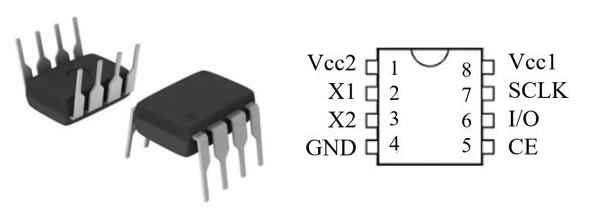

DS1302 PIN konfigūracija

Nr.	PIN vardas	Aprašymas
1	VCC2	Antrasis tiekimo įvestis, kai VCC2 yra didesnis nei VCC1 + 0,2 V, DS1302 galios per šį kaištį.
2, 3	X1 ir x2	Už išorinio kristalų osciliatoriaus sujungimą 32.768 kHz.
4	GND	Žemė.
5	CE	Šis kaištis nuskaitytas ar rašymas yra aukštas.
6	I/O (duomenų eilutė)	Tai yra dviejų krypčių duomenų kaištis iki 3 laidų Sąsaja.
7	SCLK (nuoseklusis laikrodis)	Naudojamas duomenų judėjimui sinchronizuoti seriale Sąsaja.
8	VCC1	Įkraunamas energijos šaltinis, prijungtas prie šio kaiščio.

DS1302 savybės

Savybė	Aprašymas
Realaus laiko laikrodis	Tražiai laiko, data, diena, metai ir šuoliai metai.
Duomenų perdavimo režimai	Palaiko vieno ir sprogimo režimą duomenims.
RAM	31x8 akumuliatoriaus palaikoma bendrosios paskirties RAM.
Sąsaja	Paprasta 3 laidų sąsaja.
Suderinamumas	TTL suderinamas.
Veikimo įtampa	Veikia nuo 2 V iki 5,5 V.
Dydis	Kompaktiškas dizainas.
Galimos pakuotės	8 kontaktų panardinimas, 8 kontaktų.

DS1302 Techninės specifikacijos

Tipas	Parametras
Tiekimo įtampa (tipiška)	3.3v
Bet kurio kaiščio įtampos diapazonas	-0,5 V iki 7,0 V.
Darbinė temperatūra (komercinė)	Nuo 0 ° C iki +70 ° C.
Darbinė temperatūra (pramoninė)	-40 ° C iki +85 ° C.
Sandėliavimo temperatūros diapazonas	-55 ° C iki +125 ° C.
Litavimo temperatūra	260 ° C.

DS1302 lustas ir DS1302 RTC modulis

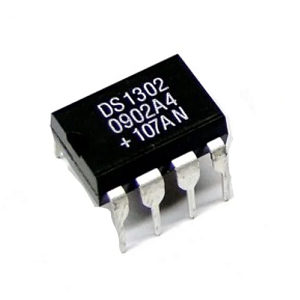

„DS1302“ realaus laiko laikrodžio (RTC) lustas yra universalus komponentas, integruojantis laikrodžio ir kalendoriaus funkcijas su 31 baitų statinės RAM efektyviam duomenų valdymui, todėl jis yra labai patikimas programoms, kurioms reikalingas ilgalaikis tikslumas.Naudodamas nuoseklųjį ryšį, DS1302 sumažina PIN naudojimą, kuris idealiai tinka įterptosioms sistemoms, teikiančioms prioritetus energijos vartojimo efektyvumui ir supaprastintam dizainui.Modulio versija padidina funkcionalumą su 32 kHz kristalų osciliatoriumi ir akumuliatoriaus atsargine kopija, užtikrinant nepertraukiamą veikimą elektros energijos gedimų metu, o kompaktiškas SIP dizainas leidžia lengvai integruoti į duonos lentas prototipų kūrimo ir švietimo projektams.Suderinamos su tokiomis platformomis kaip „Arduino“ ir „Raspberry Pi“, modulis palaiko eksperimentus ir skatina naujoves.Jos praktiškumas šviečia tokiose programose kaip „Agritech“, kur tikslus duomenų registravimo ir aplinkos stebėjimo laiko apskaita.

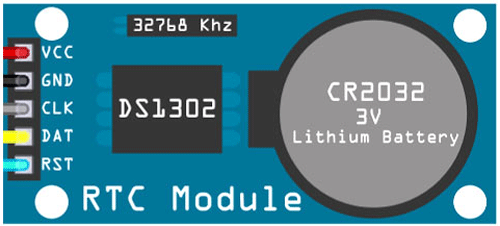

DS1302 RTC modulio „Pinout“

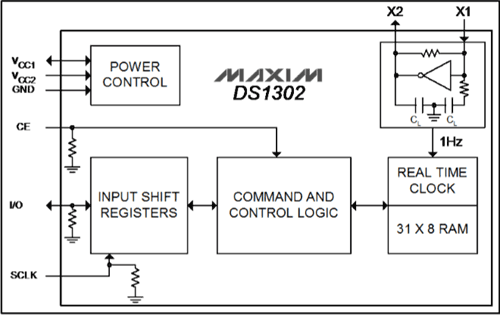

DS1302 RTC lustų bloko diagrama

DS1302 RTC lusto integravimas

Norint užtikrinti optimalų našumą naudojant DS1302 RTC lustą, rekomenduojama naudoti energijos valdymo strategiją, kurioje naudojama tiek atsarginė ląstelė, tiek valdiklis.Ši dvigubo šaltinio sąranka sumažina elektros energijos nutraukimo riziką ir padidina sistemos patikimumą.Norint išlaikyti tikslų laiko nustatymą, reikalingas 32,768 kHz kristalų generatorius, nes jo stabilumas tiesiogiai veikia įrenginio dažnio generavimą.Prioritetų nuoseklios osciliatoriaus veikimo prioritetas padeda pagerinti bendrą sistemos tikslumą.Integruoti DS1302 į didesnį tinklą, reikia tinkamai konfigūruoti jo ryšio sistemą, ypač sujungiant I/O, iš naujo ir laikrodžio kaiščius prie mikrovaldiklio.Sklandaus duomenų sąveikos užtikrinimas naudojant sinchronizaciją ir kruopščiai nustatymo testai sumažina duomenų neatitikimų ar ryšio klaidų tikimybę, palaikant patikimas realaus laiko operacijas.

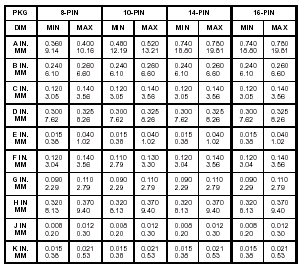

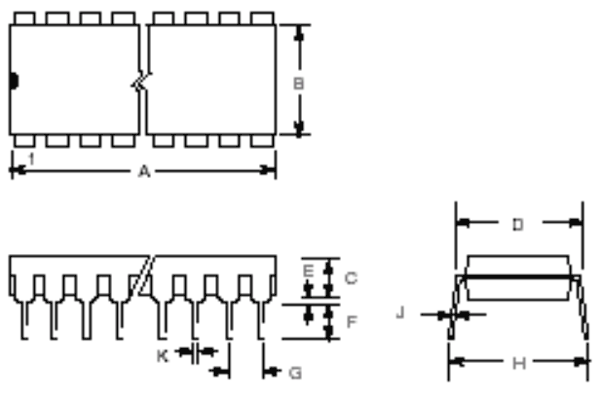

DS1302 2D-modelis ir matmenys

Duomenų lapas PDF

DS1302 duomenų lapai:

DS1302.pdf
