DS1307 RTC modulis: komponentai, programos ir specifikacijos

Šis vadovas tiria DS1307 realaus laiko laikrodžio (RTC) modulį, elementą, skirtą tiksliam laiko apskaitos srityje įvairiose elektroninėse sistemose.Dažniausiai naudojamas tokiuose įrenginiuose kaip kompiuteriai ir serveriai, DS1307 suteikia patikimą laiko valdymą per savo įmontuotą valdiklį, „Quartz Crystal Resonator“ ir „Oscillator“.Šiame vadove mes išnagrinėsime jo vidinį dizainą, pagrindines technines savybes, sąsajos metodus ir programas, parodydami, kaip jis palaiko tikslumą net ir naudojant minimalų energijos suvartojimą.

Katalogas

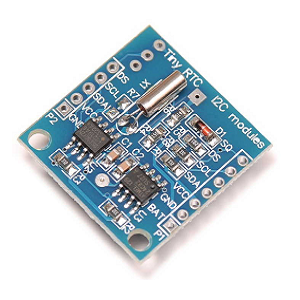

DS1307 RTC modulio apžvalga

DS1307 RTC modulis siūlo nepaprastai efektyvų variantą tiksliems laiko matavimams palaikyti, integruojant I2C ryšį, kad būtų maksimaliai padidinta funkcija.Pagrindinis jo galimybes, jame yra išsamus dvejetainio kodinio dešimtainio (BCD) laikrodžio ir kalendoriaus, kartu su 56 baitų nestabiliu SRAM, kad būtų galima efektyviai išsaugoti duomenis.Per „I2C“ autobusą galite gauti informaciją sekundėmis, minutėmis, valandomis, dienomis, datomis, mėnesiais ir metais, suteikdami kontrolės jausmą laikui bėgant duomenų gavimo metu.BCD laikrodžio/kalendoriaus funkcija yra sukurta siekiant supaprastinti laiko vaizdavimą ir manipuliaciją, užtikrinant tiek tikslumą, tiek lengvą naudojimą.56 baitų SRAM įtraukimas padidina jo atsparumą, siūlydamas saugumo jausmą išlaikant duomenų vientisumą net ir energijos praradimo metu, leisdamas papildomai apibrėžtiems duomenų saugojimui be nerimaujant.Išplėstinė modulio inžinerija palaiko automatinius mėnesio pabaigos datų, įskaitant šuolių metų skaičiavimus, pakeitimus, kurie padidina rankinių pataisų naštą nepraktiškose aplinkose.12 valandų ir 24 valandų formatų, kartu su AM/PM rodikliais, prieinamumas suteikia įvairių nuostatų, atspindinčių modulio pritaikomumą.Išskirtinis „DS1307“ aspektas yra jo galios jausmo galimybė, palengvinanti sklandų perėjimą prie atsarginės energijos pagrindinės elektros energijos tiekimo nutraukimo metu.Tai užtikrina nenutrūkstamą laiko apskaitos procesą, kuris įrodo naudingas programoms, kuriose prioritetas yra tęstinumas ir tikimasi nuolatinio laiko duomenų patikimumo, pavyzdžiui, įterptosiose sistemose.

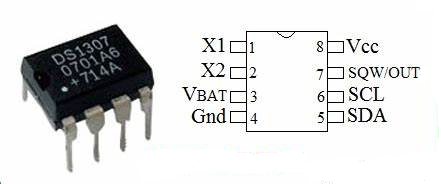

DS1307 IC PIN konfigūracija

Nr.	PIN vardas	Aprašymas
1 ir 2 kaiščiai	X1, x2	Kristalų osciliatorius turi būti susijęs su šiais dviem kaiščiais.
3 kaištis	V-bat	Prijungtas prie teigiamo akumuliatoriaus terminalo;tarnauja kaip Atsarginis įvesties tiekimas normaliam 3 V ličio ląstelei, kad būtų galima tiksliai išlaikyti Laiko apskaita, kai prarandama pagrindinė galia.
4 kaištis	GND	RTC IC žemės smeigtukas (neigiama galios įvestis).
5 kaištis	VCC	Teigiamas galios įvesties kaištis, kurio diapazonas nuo 3,3 V iki 5,5 V.
6 kaištis	SCL ir SDA	SCL: „I2C“ komunikacijos laikrodžio įvestis, sinchronizavimas Duomenų judėjimas.SDA: I2C nuosekliosios sąsajos duomenų I/O PIN.
7 kaištis	SQW/OUT	Naudojamas kvadratinių bangų dažniams gauti (1Hz, 4KHz, 8kHz, arba 32kHz) programiškai.

DS1307 RTC ypatybės ir specifikacijos

Funkcija/specifikacija	Aprašymas
Veikimo įtampa	5v
Paketo tipas	Galima įsigyti 8 kontaktų SOIC/DIP pakuotėje.
Sąsaja	Dviejų laidų I2C sąsaja.
Išvesties kaištis	1Hz išvesties kaištis.
Energijos suvartojimas	Sunaudoja <500NA akumuliatoriaus atsarginių kopijų režimu, naudojant osciliatorius bėga.
Nestabili atmintis	56 baitai duomenų saugojimui.
Iš anksto užprogramuotas laikas	Ateina iš anksto užprogramuotas dabartinis laikas.
Laiko apskaitos funkcijos	Valdo visas laiko laikymo funkcijas.
Kompensacijos galiojimas	Galioja iki 2100 metų.
Akumuliatoriaus atsarginė kopija	Modulis yra akumuliatoriaus.
Mikrokontrolerio suderinamumas	Daugumai pateikia paprastas serijinio prievado sąsajas Mikrokontroleriai.
Aptikimas galia	Funkcija yra automatinė galios failo aptikimas ir perjungimas grandinė.

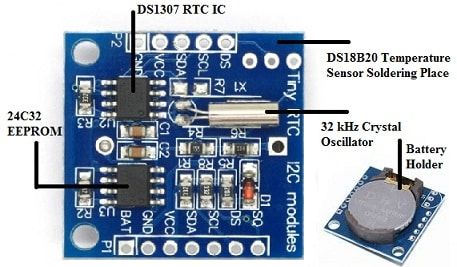

DS1307 RTC modulio komponentai

DS1307 RTC integruota grandinė

Pagrindinis modulio centras yra DS1307 RTC IC, kuriam pavesta išlaikyti tikslų laiką daugelyje programų.Jis sąsajas sujungia per I2C protokolą, palengvindamas tiesioginį duomenų mainą su minimaliu kabeliais, atspindinčiais dažnai norimą praktinių programų paprastumą.IC siūlo eksploatavimą 24 valandų arba 12 valandų formatu su AM/PM indikacija, patenkinant įvairius laiko apskaitos poreikius.

32KHz kristalų osciliatorius

32 kHz kristalų generatorius suteikia pastovų dažnį, reikalingą laiko tikslumui.Nors temperatūros pokyčiai gali sukelti nedidelius poslinkius, jie yra valdomi pagal temperatūros kompensavimo metodus, panaudojant empirines įžvalgas, kad tiksliai atitiktų tikslumą.

24C32 EEPROM komponentas

Modulis, pasižymintis 24C32 EEPROM lustu, leidžia nuolat laikyti konfigūracijos parametrus.Pasinaudojus bendravimu „I2C“ magistralėje su RTC, jis padidina ryšio efektyvumą.Įterpdami duomenis į aparatinę įrangą, padidėja prietaiso pasitikėjimas savimi ir eksploatavimo patikimumą.

Akumuliatoriaus kapsuliavimas ir 3 V ličio elementas

Siekiant užtikrinti nuolatinį laiko apskaitą per elektros energijos tiekimo nutraukimo metu, modulyje yra akumuliatoriaus laikiklis CR2032 ličio langeliams.Šis tęstinumas nustato paraleles atsarginėse sistemose, kurios apsaugo duomenų vientisumą ir palaiko veiklos srautus, ypač tose srityse, reikalaujančiose nuolatinės funkcijos.

DS18B20 temperatūros jutiklio sąsaja

Modulie gali būti DS18B20 temperatūros jutiklis per pasirenkamąjį prievadą.Temperatūros stebėjimas tampa naudingas scenarijuose, kai aplinkos sąlygos gali turėti įtakos laiko tikslumui.Pramoninėje aplinkoje tokie duomenys skatina akimirksniu patobulinimus, užtikrinant efektyvumą ir tikslumą procesuose.

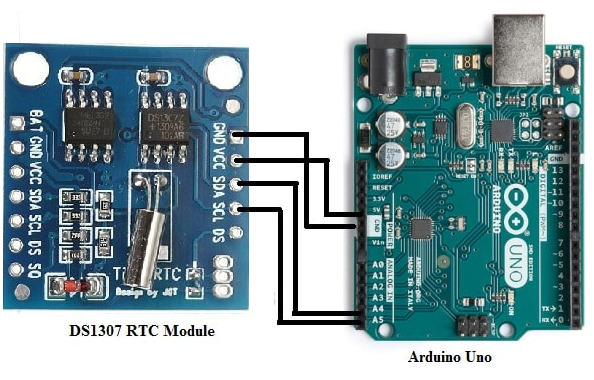

DS1307 prijungimas prie „Arduino UNO“

Norėdami prijungti DS1307 realaus laiko laikrodžio (RTC) modulį prie „Arduino UNO“, atlikite šiuos paprastus veiksmus: susiejkite SCL PIN kodą su A5, SDA su A4, VCC iki 5 V ir GND iki GND.Ši sąranka užtikrina patikimą ryšį tarp modulio ir „Arduino“.Prieš programavimą, Michaelas Margolis per „Arduino IDE“ įdiekite DS1307 biblioteką.Ši biblioteka suteikia reikiamas funkcijas, kad būtų galima lengvai valdyti aparatinę įrangą.„DS1307“ modulis yra neįkainojamas projektams, kuriems reikalingas tikslus laiko apskaita, pavyzdžiui, duomenų registravimas, planavimas ar duomenų apdorojimas.Dėl įmontuotos akumuliatoriaus atsarginės atsarginės kopijos jis nuosekliai palaiko dabartinį laiką ir datą.Norėdami užtikrinti sklandų sąranką, naudokite duonos plokštę saugioms ir reguliuojamoms jungtims, išvengdami trumpų jungčių.Ženklinimo laidai taip pat gali sumažinti painiavą, ypač sudėtingesniuose projektuose.

Kai aparatinė įranga bus paruošta, kitas žingsnis yra programinės įrangos inicijavimas.Pradėkite užmegzti patikimą serijinį ryšį, patikrinti RTC eksploatavimo būseną ir prireikus nustatydami pradinį laiką.Iš ten nuolat stebėkite laiką ir rodykite jį serijiniame monitoriuje skaitomame HH: MM: SS formate, kad patikrintumėte tinkamą ryšį tarp Arduino ir modulio.Derinimas ir derinimas šiame etape gali labai supaprastinti kūrimo procesą.Jei tokios problemos kaip neteisingi laiko rodikliai ar ryšių klaidos atsiranda, įsitikinkite, kad jūsų biblioteka yra atnaujinta ir atidžiai patikrinkite visus ryšius.Trikčių šalinimas sistemingai, vienas po kito išbandžius atskirus komponentus, dažnai gali paaiškėti pagrindinė priežastis.Konsultuojant internetinius forumus ar bendruomenės išteklius, galite pateikti greitus bendrų iššūkių sprendimus.

DS1307 RTC modulio programos

Skaitmeniniai laikrodžiai ir laiko antspauduoti įrenginiai

DS1307 yra plačiai naudojamas skaitmeniniuose laikrodžiuose ir įrenginiuose, kuriems reikalingas tikslus laiko apskaita.Pavyzdžiui, fotoaparatai pasikliauja tuo, kad pridėtų tikslius laiko žymes prie vaizdų ir vaizdo įrašų, padėdami dokumentuoti įvykius chronologine seka.Laiko žymėjimas taip pat yra puikus duomenų įrašymo įrenginiuose, tokiuose kaip aplinkos jutikliai, kur tikslūs įrašai yra būtini tendencijų analizei ir istoriniam stebėjimui.Dalyvavimo sistemose DS1307 užtikrina patikimą darbuotojų registracijos/išvykos ​​laikų stebėjimą, kad būtų galima išlaikyti tikslius laiko žurnalus darbo vietose ir įstaigose.

„Pasidaryk pats“ projektai ir mikrovaldiklio integracija

„DS1307 RTC“ yra mėgstamiausias, nes dėl jo „i2C“ ryšio sąsajos lengva susieti su populiariais mikrovaldikliais, tokiais kaip „Arduino“ ir „Raspberry PI“.„Pasidaryk pats“ projektai, tokie kaip namų automatizavimo sistemos, žadintuvai ir nešiojamos technologijos, dažnai įtraukia šį modulį dėl jo patikimumo ir paprastumo.

Robotika ir tikslumo laikas

Robotikoje laiko tikslumas yra tinkamas tokioms užduotims kaip sinchronizacija, jutiklio koordinavimas ir navigacija.„DS1307“ pateikia tikslius laikrodžio signalus, leidžiančius robotams atlikti veiksmus tam tikru intervalu ir išlaikyti tikslią jų operacijų valdymą.Paprastai jis naudojamas autonominiuose robotuose, dronuose ir pramoninėje robotikoje, kad būtų suplanuotas tokias užduotis kaip jutiklių duomenų rinkimas, variklio valdymas ir kliūčių vengimas, naudojant nepriekaištingą laiką.

Serveriai ir paskirstytos sistemos

„DS1307 RTC“ modulis yra patikimas sprendimas serveriams ir paskirstytoms skaičiavimo sistemoms, kuriose reikalingas sinchronizuotas laikas.Tai padeda tiksliam duomenų registravimui, užtikrinant, kad laiko žymos būtų vienodos keliuose įrenginiuose.Paskirstytose sistemose tai padeda koordinuoti serverių veiksmus, išlaikant bendrą laiko pojūtį.Apsaugos sistemos taip pat naudinga tiksliam jos laiko apskaita.

Naudingumo galios matuokliai

Komunalinių paslaugų įmonės dažnai integruoja DS1307 į galios matuoklius, kad būtų užtikrintas tikslus energijos suvartojimo duomenų atsiskaitymas ir laiko žymėjimas.Prisijungę tikslų laiką, kai vyksta elektros energijos naudojimas, šie galios matuokliai suteikia skaidrų ir patikimą energijos suvartojimo įrašą.Tai puiku tose vietose, kur atsiskaitymas priklauso nuo dienos laiko, pavyzdžiui, piko ir ne piko elektros energijos tarifai.

Žaidimų įtaisai

Šiuolaikinės žaidimų pultai ir delniniai įrenginiai pasinaudoja DS1307, kad galėtų atlikti vidinio laikrodžio funkcionalumą.Modulis įgalina laiką pagrįstas funkcijas, tokias kaip laiko iššūkiai, įvykiai ar apdovanojimai, kurie priklauso nuo laikrodžio.Pvz., Žaidimai su dienos ciklais ar įvykių sukėlėjais remiasi DS1307, kad tiksliai sektų ir valdytų žaidimo laiką.

GPS įrenginiai ir navigacijos sistemos

DS1307 naudojamas GPS įrenginiuose ir navigacijos įrenginiuose, kad padidintų jų funkcionalumą.Laiko tvarkymas reikalingas GPS sistemose, kad būtų galima apskaičiuoti tikslias vietas ir koordinuoti signalus iš kelių palydovų.DS1307 užtikrina, kad šie įrenginiai išlaiko tikslų laiką, o tai daro tiesioginį poveikį navigacijos duomenų kokybei ir patikimumui.

Medicinos prietaisai

Medicininiai prietaisai dažnai priklauso nuo tikslaus diagnostikos, stebėjimo ir registravimo paciento duomenims.Įrenginiai, tokie kaip insulino siurbliai, širdies ritmo monitoriai ir nešiojamosios EKG mašinos, apima DS1307, kad būtų galima tiksliai sekti laiką, atsižvelgiant į vaistų grafikus, nuolatinį stebėjimą ar registruotų sveikatos duomenis.Jo patikimumas užtikrina, kad šie prietaisai nuosekliai funkcionuotų, gerinant paciento rezultatus.

Išmaniųjų namų įrenginiai

Išmanioje namų ekosistemoje „DS1307“ modulis randa savo vietą tokiuose įrenginiuose kaip termostatai, apšvietimo sistemos ir namų apsaugos sistemos.Tai leidžia šiems įrenginiams veikti pagal iš anksto užprogramuotus tvarkaraščius, tokius kaip žibintų įjungimas arba išjungimas tam tikru metu, termostatą sureguliuojant visą dieną arba automatiškai įgalinant aliarmo sistemas/išjungiant aliarmo sistemas.Tikslus laikas padidina šių sistemų efektyvumą ir naudojimą.

Aplinkos stebėjimo sistemos

Aplinkos jutikliai, stebintys tokias sąlygas kaip temperatūra, drėgmė ir oro kokybė, naudoja DS1307 tikslus laiko žymes rodmenis.Šis duomenys yra naudingi tyrimams, klimato tyrimams ir pramoninėms reikmėms, kai laikui bėgant reikia sekti tendencijas.Pavyzdžiui, žemės ūkio taikymo srityse tai gali padėti stebėti dirvožemio drėgmę ar orų modelius, leidžiančius ūkininkams priimti pagrįstus sprendimus, pagrįstus laiku ir istoriniais duomenimis.

Pramoninė automatika

Gamyklose ir pramoninėse gamyklose DS1307 naudojamas automatizuotose sistemose planuojant ir koordinuojant užduotis.Mašinos, kurioms reikalinga sinchronizacija, pavyzdžiui, konvejerio diržai ar surinkimo linijos robotai, patikimam laikui priklauso nuo DS1307.Jo naudojimas pramoninėje aplinkoje pagerina gamybos efektyvumą ir užtikrina, kad operacijos bus vykdomos tiksliai.
