Kompaktiškos talpos matavimo grandinės kūrimas naudojant PS021 lustą

Talpiniai jutikliai pakeitė tikslių matavimų lauką, paverčiant subtilius talpos pokyčius į veiksmingus duomenis.Dėl jų universalumo kartu su išskirtine skiriamąja geba ir temperatūros stabilumu jie buvo būtini įvairiose pramonės šakose.Tačiau matavimo talpos vertės, mažesnės nei 10 PF, kelia puikių iššūkių dėl benamių ir parazitinių talpų įtakos, kurios reikalauja pažangių grandinių projektų, turinčių padidėjusį jautrumą ir dinaminį diapazoną.Šis straipsnis įsigilina į novatorišką PS021 lustą, kurį sukūrė „Acam“-pažangiausias sprendimas, kuris iš naujo nustato talpos matavimą per laiko ir skaitmeninį konvertavimą, siūlantį neprilygstamą tikslumą, efektyvumą ir pritaikomumą įvairiose jutiklių programose.

Katalogas

Talpos matavimo modulis

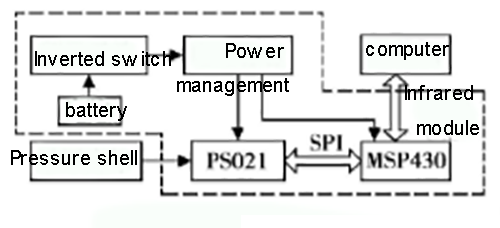

Mikro palankumo matavimo modulis yra kompaktiškas ir sudėtingas įrenginys, skirtas tiksliam talpos matavimui.Pagrindiniai jo komponentai apima slėgiui atsparų korpusą, galios valdymo grandinę, PS021 lustą ir mikrovaldiklio bloką (MCU).Kartu šios dalys palengvina tikslų duomenų rinkimą ir apdorojimą.

PS021 lusto dėka modulis veikia konvertuodamas minutės talpos pokyčius į 16 bitų skaitmeninį išėjimą.MSP430 MCU vaidina svarbų vaidmenį valdant šiuos duomenis per SPI sąsają, saugodamas jį savo „Flash“ atmintyje.Apdorojus duomenis į kompiuterį perduodami per infraraudonųjų spindulių ryšio modulį.Galutiniai rezultatai rodomi grafiškai naudojant „Visual Basic 6.0“ programinę įrangą, siūlančią prieinamą sąsają stebėjimui.

Maitinimo valdymo sistema užtikrina energijos vartojimo efektyvumą tiekdama energiją tiek MSP430 MCU, tiek PS021 lustui laikui bėgant.Tai užtikrina optimalų našumą, tuo pačiu sumažinant energijos suvartojimą, todėl modulis tampa patikimas ir efektyvus.

Pagrindinės PS021 lusto savybės

PS021 lustas yra matavimo modulio technologinis pagrindas.Jis naudoja pažangias laiko ir skaitmeninio keitiklio (TDC) technologiją, kad būtų užtikrintas ypač mažas energijos suvartojimas ir didelio tikslumo matavimai.Šis pažangiausias dizainas daro PS021 lustą labai universalų įvairioms programoms, įskaitant slėgio jutiklius, pagreičio jutiklius ir tarpo matavimus.Kai kurios ryškiausios jos savybės:

Lanksčios skaitmeninio matavimo galimybės: jis palaiko platų matavimo diapazoną, kurio tikslumas yra iki 22 bitų, įgalindamas išsamius ir tikslius rodmenis.

SPI suderinamas ryšys: lustas lengvai jungiasi su mikrovaldikliais arba DSP per SPI sąsają, užtikrinant sklandų duomenų perdavimą.

Parazitinė talpos kompensacija: įmontuota grandinė kompensuoja parazitinį poveikį, padidindama bendrą matavimo patikimumą.

Integruotas temperatūros matavimo prievadas: Ši funkcija leidžia rinkti duomenis apie temperatūrą, o tai rimtai vertina temperatūrai jautrią aplinką.

Matavimo principai ir veikimas

Modulio matavimo procesas grindžiamas tiksliais elektroniniais principais, užtikrinant tikslumą kiekviename žingsnyje.Štai kaip tai veikia:

Kondensatoriaus konfigūracija: Jutimo kondensatorius (csensor) yra prijungtas prie etaloninio kondensatoriaus (CREF) per rezistorių, sudarantis žemo dažnio filtrą.

Ciklinis įkrovimas ir išmetimas: Naudodamas analoginį jungiklį, PS021 lustas pakaitomis keičiasi į įkrovimo ir kondensatorių išleidimą.Šie ciklai yra sukurti vienodais laikais, užtikrinant nuoseklų veikimą.

PS021 lusto aukšto tikslumo TDC matuoja laiką, kurio reikia kondensatoriams stabilizuoti iškrovos metu.

• Atskaitos kondensatoriaus išleidimo laikas yra apibrėžiamas kaip τ1 = rcref.

• Jutiklio kondensatoriaus išleidimo laikas yra apibrėžiamas kaip τ2 = rcSensor.

• Jutiklio talpai apskaičiuoti naudojamas šių iškrovos laiko santykis (τ2/τ1 = csensor/cref).

PS021 lustas šį santykį išverčia į 16 bitų skaitmeninę išvestį, kurią apdoroja ir saugo MCU.

Šis matavimo ciklas nuolat kartojasi, leisdamas faktiškai sekti talpos pokyčius.

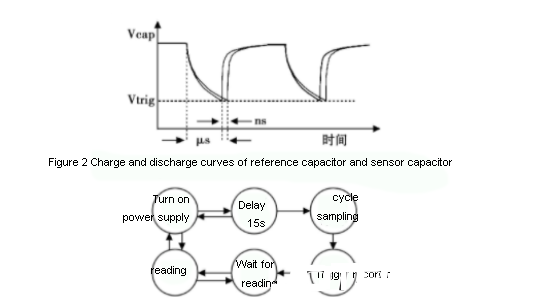

Ryšys tarp talpos variacijos (ΔC) ir atitinkamo iškrovos laiko poslinkio (Δt).Diagrama iliustruoja kondensatorių įkrovos išmetimo kreivių poslinkius, kur net nanosekundės lygio laiko skirtumai atspindi subtilius talpos pokyčius.Šis tikslumas leidžia moduliui aptikti labai jautrius jutimo aplinkos pokyčius.

Integruotas sistemų grandinės dizainas

Sistemos dizainas

Siekdama padidinti energijos vartojimo efektyvumą, sistema priima unikalią strategiją: po smūgio pradžios ji paslysta į mažos galios būseną, tik pabudusi pajutęs išorinį gaiduką.Kai atsiranda toks momentas, jis aktyviai įsitraukia į duomenų rinkimą ir išsaugojimą, atspindintį talpos pokyčius.Šie duomenys kruopščiai įrašomi „Flash“ atmintyje ir ankstesnėje, ir po aktyvavimo.Šis metodas, plačiai pripažintas elektronikoje, siekia išsaugoti energiją, skiriant operatyvinę veiklą tik tada, kai to reikalauja situacija.Taikydama šią techniką, sistema protingai naudoja išteklius, pratęsdama akumuliatoriaus eksploatavimo laiką ir užtikrinant tikslų duomenų fiksavimą - harmoningą techninio pobūdžio ir praktinio naudingumo mišinį.

Valdymo modulis

PS021 grandinės funkcijos centre slypi jos priklausomybė nuo mikrovaldiklio.Pasirinktas TI MSP430 mikrovaldiklis išsiskiria dėl pagirtinos pusiausvyros tarp mažos galios naudojimo ir pakankamos atminties, efektyviai padidindamas bendrą sistemos efektyvumą.Tai padeda valdyti SPI ryšius, koordinuoti PS021 veiklą ir valdyti duomenų saugojimą.Jos sugebėjimas tvarkyti vidinį skaitmeninį suaktyvinimą ir greitą duomenų saugojimą parodo jo tinkamumą užduotims, palengvinant sklandžias operacijas, beveik atidėtomis.Šios savybės atspindi šiuolaikinio mažo galios grandinės dizaino painiavą, kai efektyvumas atitinka galimybes-dvigubą techninės pažangos ir eksploatacinio sklandumo dėmesį.

Galios valdymas

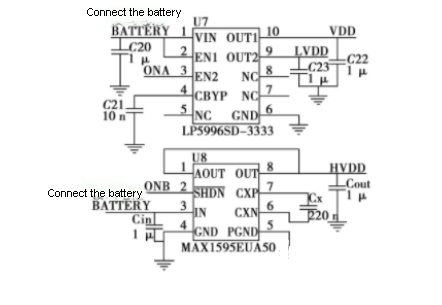

Maitinimo valdymas realizuojamas kruopščiu modulio maitinimo šaltinių laiku, naudojant LDO mikroschemą ir įkrovimo siurblį, kad būtų išlaikytas stabilus įtampos lygis.Komponentai gauna galią selektyviai, atsižvelgiant į konkrečius eksploatavimo poreikius, pasiekdami didelį efektyvumą, įsigydami energijos tiesiai iš akumuliatoriaus, kai to reikia.Šis selektyvus galios pasiskirstymas iliustruoja pažangias galios valdymo strategijas, mažinant nereikalingą energijos naudojimą ir pratęsiant nešiojamos elektronikos laiką.Tiems, kurie užsiima nuo akumuliatoriaus priklausomų sistemų, naršymas pusiausvyroje tarp galios poreikių ir našumo yra pasikartojantis ir dinamiškas persekiojimas.

Duomenų skaitymo modulis

„GP2W0116YPS“ infraraudonųjų spindulių modulis vaidina pagrindinį vaidmenį sistemos duomenų ryšio sistemoje, leidžiančioje naudoti mažos galios duomenų perdavimą kompiuteriams.Remiantis IRDA1.2 standartais, jis pasiekia duomenų perdavimo greitį nuo 2,4 kb/s iki 115,2 kb/s, užtikrinant tvirtą belaidį ryšį.

Sistemos programinės įrangos kūrimas

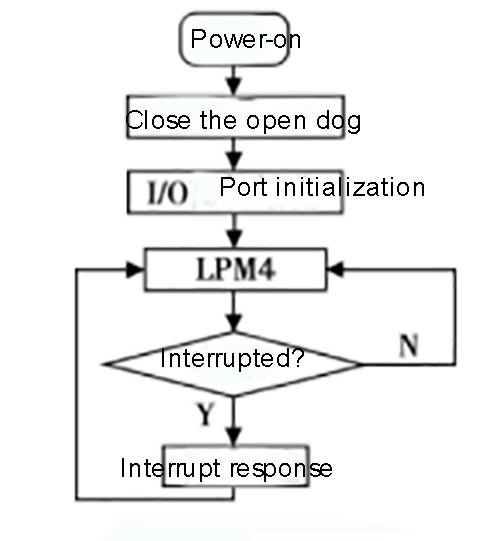

Kontrolės programinė įranga naudoja C kalbą duomenų rinkimui ir perdavimui prižiūrėti, pabrėždama programinės įrangos paprastą supratimą ir pritaikomumą.Iš esmės dominuojanti kilpa organizuoja valdymo būsenas ir tinkamai tvarko pertraukimus.Tai pabrėžia siekį kurti sistemas, kurios teikia pirmenybę mažos energijos vartojimui.

Skaičiavimo ir perkeliamumo subalansavimas

„C“ programinės įrangos kūrimo programinė įranga suteikia jums tiesioginį valdymą dėl sistemos išteklių ir užtikrina pritaikomumą įvairiose aparatinės įrangos platformose.Šis sprendimas palengvina veiklos optimizavimą, tuo pačiu leisdamas sistemoms vystytis tobulinant technologijas.Praktinė patirtis rodo, kad aiški kodo struktūra žymiai palengvina nuolatinę priežiūrą, pabrėžiant, kad sutelkia dėmesį į skaitomumą kūrimo proceso metu.

• Galios valdymo metodai : Scenarijuose, kai sistemos turi nuolat veikti naudojant minimalų energijos vartojimą, efektyvus energijos valdymas tampa būtinybe.Valdymo programinės įrangos, pagrindinės kilpos, branduolys puikiai valdo perėjimus tarp galios būsenų, todėl ilgalaikis akumuliatoriaus veikimo laikas ir patobulintas sistemos patikimumas.Pramonėje numatomos analizės įtraukimas į energijos valstybės valdymą yra pripažintas kaip būdas dar labiau sumažinti energijos suvartojimą, nesumažinant našumo.

• Naršyti sistemos optimizavimo pertraukimus: Atsakymas į pertraukimus yra aktyvus siekiant išlaikyti sistemos veikimą ir efektyvų duomenų apdorojimą.Architektūra turėtų integruoti stiprius įvairių pertraukimų sprendimo mechanizmus, užtikrinant, kad pavojingos užduotys būtų teikiamos prioritetinėms, tuo tarpu atidedant mažiau skubių.Išsamios sistemos diegimo pamokos rodo, kad pasiekimas pusiausvyroje tarp greito reagavimo ir valdomo valdiklio darbo krūvio padidina sistemos pralaidumą.

Požiūriai į matavimo metodus

Sudėtingos schemos integracija į talpinius manometrus reiškia esminį pažangą matuojant balistinį slėgį.Šis proveržis leidžia subtiliai stebėti talpos pokyčius sudėtingoje sprogstamoje aplinkoje, o tai maitina gilų norą suvokti greitas ir dinamiškas transformacijas.

Šiose sudėtinguose nustatymuose sėkminga integracija atsiranda dėl kruopštaus dėmesio į kiekvieną minutės aspektą.Matavimų tikslumą daugiausia formuoja manometro komponentų stabilumas ir jo dizaino patvarumas prieš išorinius trikdžius.Galite kūrybiškai sukurti triukšmo ir trukdžių mažinimo metodus, užtikrindami, kad duomenys išliks skaidrūs net ir ekstremaliomis sąlygomis.Šis metodas gali apimti protingą ekranavimo metodų taikymą ir protingą medžiagų, žinomų dėl jų stipraus šiluminio pasipriešinimo, pasirinkimą.

Įsigijus duomenis, jo aiškinimas reikalauja naudoti sudėtingus algoritmus, kad būtų galima tiksliai išanalizuoti talpos pokyčius.Sudėtingiems sprogstamųjų reakcijų detalėms, tokioms kaip trumpalaikio slėgio smaigaliai ir staigūs aplinkos pokyčiai, reikia išsamiai analizuoti.Dažnai galite naudoti modeliavimo modelius, kad numatytumėte galimus pažeidimus ir patikrintumėte jų poveikį matavimų tikslumui.Iš šių modelių išgautos įžvalgos reikšmingai prisideda prie eksperimentinių metodų tobulinimo ir sistemos atsparumo palaikymo.

Išvada

PS021 lustas ir jo integracija į šiuolaikines matavimo grandines yra talpinės jutimo technologijos proveržis.Kreipiant dėmesį į mažo darbo matavimų sudėtingumą, jis nustato naują tikslumo, greičio ir patikimumo standartą.Jo modulinis dizainas ir efektyvus energiją taupantis veikimas leidžia sklandžiai integruoti į įvairias programas, pradedant automobilių sistemomis ir baigiant vartotoju elektronika.Kadangi pramonės šakos ir toliau reikalauja didesnio tikslumo ir naujovių, priėmus pažangius sprendimus, tokius kaip PS021 lustas, pabrėžiamas į ateitį nukreiptas požiūris į tradicinių apribojimų įveikimą, sudarydamas kelią transformaciniams jutiklių technologijos ir už jos ribų.
