Skaitmeninis signalų apdorojimas (DSP): kaip jis veikia, komponentai, metodai ir programos

Sužinosite, kas yra skaitmeninis signalų apdorojimas (DSP) ir kaip signalai tampa naudingais skaitmeniniais duomenimis.Tai parodo, kaip signalai fiksuojami, filtruojami, atrenkami, apdorojami ir paverčiami atgal į tinkamas išvestis.Taip pat pamatysite pagrindines sistemos dalis, įprastas DSP technologijas, pagrindinius našumo parametrus ir tipines programas.Galiausiai jis lygina DSP su analoginio signalo apdorojimu, kad žinotumėte, kada kiekvienas naudojamas.

Katalogas

1 pav. Skaitmeninis signalo apdorojimas (DSP)

Kas yra skaitmeninis signalų apdorojimas (DSP)?

Skaitmeninis signalų apdorojimas (DSP) yra skaitmeninių signalų analizės ir modifikavimo metodas, nesvarbu, ar jie kilę iš matavimų, ar iš jau skaitmeninių šaltinių.Fizinius signalus, tokius kaip garsas, temperatūra, vibracija, įtampa, vaizdai ir radijo bangos, jutikliai dažnai paverčia analoginiais elektriniais signalais, o vėliau juos suskaitmenina analoginis-skaitmeninis keitiklis (ADC), nors kai kurie jutikliai teikia skaitmeninius išėjimus tiesiogiai.Patekęs į skaitinę formą, procesorius matematiškai filtruoja triukšmą, ištraukia informaciją, pagerina kokybę arba suspaudžia duomenis prieš siųsdamas juos į saugojimo, rodymo ar ryšių sistemas.DSP leidžia elektroninėms sistemoms matematiškai analizuoti, transformuoti ir rekonstruoti signalus naudojant skaitmeninius algoritmus, o ne grynai analogines grandines.

Kaip veikia skaitmeninis signalų apdorojimas?

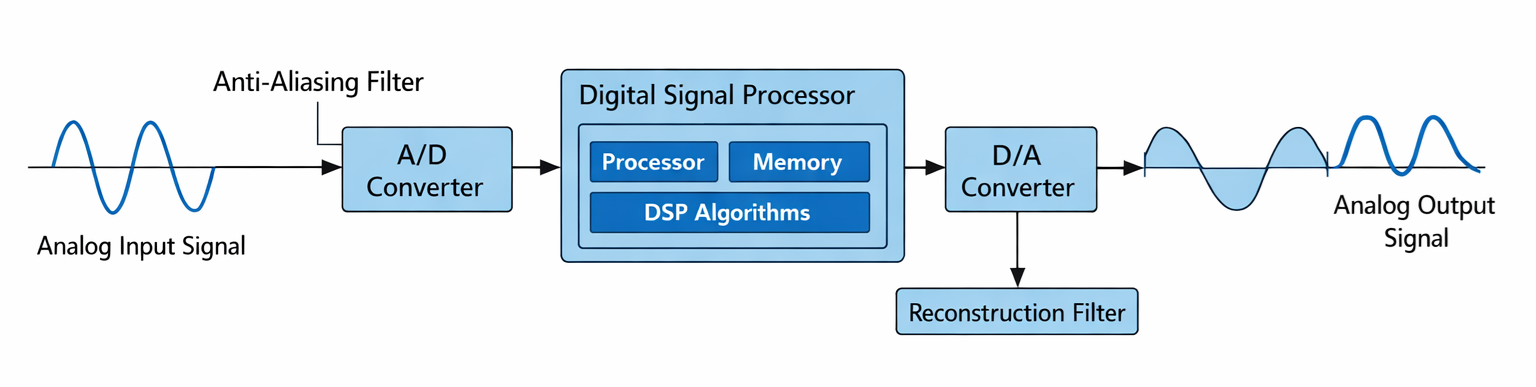

2 pav. DSP veikimo principas

Įprasta DSP matavimo sistema veikia tokia seka, kuri paverčia signalą į skaitmeninę formą skaičiavimui, nors kai kurios DSP sistemos apdoroja jau skaitmeninius duomenis ir nereikalauja analoginio konvertavimo.Kaip parodyta diagramoje, procesas prasideda analoginiu įvesties signalu, kurį sukuria jutiklis, pvz., mikrofonas, antena arba matavimo prietaisas.Prieš suskaitmeninant signalas praeina per anti-aliasing filtrą, kuris apriboja signalo pralaidumą iki mažesnio nei pusės diskretizavimo dažnio, kad būtų išvengta slapyvardžio iškraipymo.Kondicionuota bangos forma patenka į A/D keitiklį (ADC), kur atskirais laiko intervalais paimami mėginiai ir kvantuojami į atskirus amplitudės lygius, sukuriant dvejetainį skaitmeninį vaizdą.

Tada skaitmeniniai duomenys apdorojami apdorojimo sistema, tokia kaip DSP lustas, mikrovaldiklis, CPU, GPU arba FPGA, kuriame veikia DSP algoritmai, kurie atlieka matematines operacijas, tokias kaip filtravimas, transformavimas ir aptikimas.Po apdorojimo skaitmeninė išvestis siunčiama į D/A keitiklį (DAC), kad būtų atkurtas analoginis signalas.Kadangi DAC sukuria laiptinės (nulinės eilės laikymo) bangos formos aproksimaciją, jis praeina per rekonstrukcijos filtrą, kuris išlygina bangos formą ir sukuria išlygintą pradinio signalo analoginį apytikslį diapazoną.

DSP sistemos komponentai

Komponentas	Funkcija
Jutiklis / Keitiklis	Konvertuoja a fizinį dydį į elektrinį arba skaitmeninį signalą
Analoginis Priekinis galas	Atlieka signalo kondicionavimas, pvz., stiprinimas, varžos suderinimas, lygis perjungimas ir apsauga
Anti-aliasing Filtruoti	Apriboja signalo pralaidumą iki mažesnio nei pusės diskretizavimo dažnio, kad būtų išvengta slapyvardžio
ADC	Mėginiai ir kvantuoja analoginį signalą į skaitmeninius duomenis
DSP procesorius	Vykdo DSP algoritmai ir matematinės operacijos su skaitmeniniais duomenimis
Atmintis	Parduotuvės programos, koeficientai, tarpiniai buferiai ir įvesties/išvesties duomenys
DAC	Konvertuoja skaitmeninius duomenis į laiptinės analoginį signalą, kurio paprastai reikia rekonstrukcijos filtravimas
Išvesties įrenginys	Analoginis pavara, ekranas, saugojimo sistema arba skaitmeninio ryšio sąsaja

Skaitmeninių signalų apdorojimo technikų tipai

Filtravimo metodai

Filtravimas – tai nepageidaujamų signalo dalių pašalinimas išsaugant naudingą informaciją.Triukšminga bangos forma patenka į skaitmeninį filtrą, o išėjime pasirodo švaresnė bangos forma.FIR filtrai veikia naudodami tik esamas ir ankstesnes įvesties vertes, todėl jie yra stabilūs ir nuspėjami.IIR filtrai pakartotinai naudoja ankstesnius išėjimus, kad sukurtų ryškesnį filtravimą su mažiau skaičiavimų.Dėl šio grįžtamojo ryšio veikimo IIR filtrai turi būti kruopščiai suprojektuoti, kad būtų išvengta nestabilumo.Šie skaitmeninio filtravimo metodai dažniausiai naudojami triukšmo pašalinimui garso signaluose ir jutiklių matavimuose.

Transformavimo metodai

Transformacijos apdorojimas pakeičia signalą į kitą matematinę formą, todėl jo charakteristikas būtų lengviau stebėti.Bangos forma iš laiko kitimo paverčiama kitu vaizdu, rodančiu paslėptas detales.FFT aiškiai atskleidžia signalo dažnio komponentus.DCT grupės efektyviai perduoda energiją multimedijos glaudinimo sistemoms.„Wavelet“ transformacija rodo tiek trumpo, tiek ilgo signalo ypatybes skirtingomis skalėmis.Šios transformacijos naudojamos signalams tirti komunikacijos ir žiniasklaidos programose.

Spektrinė analizė

Spektrinė analizė tiria, kaip signalo energija pasklinda įvairiais dažniais.Bangos forma paverčiama spektru, kuriame yra tam tikrų dažnių smailės.Šiuo požiūriu harmonikas ir pralaidumą galima išmatuoti tiesiogiai.Dominuojantys tonai tampa matomi net tada, kai juos sunku pastebėti pradinėje bangos formoje.Šis metodas naudingas atliekant vibracijos diagnostiką ir radijo signalo tikrinimą.Tai padeda nustatyti, ar signalas veikia normaliai, ar jame yra nenormalių komponentų.

Adaptyvusis apdorojimas

Prisitaikantis apdorojimas automatiškai koreguoja sistemos elgesį pagal gaunamus duomenis.Išvesties klaida grįžta į sistemą, kad patobulintų atsakymą.Algoritmas nuolat atnaujina vidinius parametrus, kad atitiktų kintančias sąlygas.Tai leidžia sistemai sekti triukšmą ar trukdžius laikui bėgant.Jis dažniausiai naudojamas aido ir foninio triukšmo slopinimui.Rezultatas – švaresnis ir stabilesnis signalas dinamiškoje aplinkoje.

Suspaudimo apdorojimas

Suspaudimo apdorojimas sumažina skaitmeninių duomenų dydį ir išsaugo svarbią informaciją.Didelis duomenų srautas po apdorojimo tampa mažesniu užkoduotu srautu.Pertekliniai raštai pašalinami, o mažiau pastebimos detalės gali būti supaprastintos.Tai sumažina saugojimo poreikius ir perdavimo pralaidumą.Garso, vaizdo ir vaizdo formatai labai priklauso nuo šios technikos.Tai leidžia greičiau bendrauti ir efektyviai tvarkyti duomenis daugialypės terpės sistemose.

DSP techninės specifikacijos

Parametras	Skaitmeninis diapazonas
Atrankos dažnis	8 kHz (kalba), 44,1 kHz (garsas), 96 kHz–1 MHz (instrumentai)
Rezoliucija (Bitų gylis)	8 bitų, 12 bitų, 16 bitų, 24 bitų, 32 bitų slankusis
Apdorojimas Greitis	50 MIPS – 2000+ MIPS arba 100 MMAC/s – 20 GMAC/s
Dinaminis diapazonas	~48 dB (8 bitų), 72 dB (12 bitų), 96 dB (16 bitų), 144 dB (24 bitų)
Latencija	<1 ms (kontrolė), 2–10 ms (garsas), > 50 ms (srautas priimtinas)
Signalas į triukšmą Santykis (SNR)	60 dB–140 dB priklausomai nuo keitiklio kokybės
Atmintis Talpa	32 KB – 8 MB lustinė RAM, išorinė atmintis iki GB
Galia Vartojimas	10 mW (nešiojamas) – 5 W (didelio našumo DSP)
Žodžio ilgis	16 bitų fiksuotas, 24 bitų fiksuotas, 32 bitų slankusis kablelis
Laikrodis Dažnis	50 MHz – 1,5 GHz
Pralaidumas	1–500 Msamples/s
Sąsaja Pralaidumas	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC tikslumas	±0,5 LSB iki ±4 LSB
DAC Rezoliucija	10 bitų – 24 bitų
Veikiantis Temperatūra	-40°C iki +125°C (pramoninė klasė)

DSP programos

Skaitmeninis signalų apdorojimas naudojamas automatiškai matuoti, tobulinti ir analizuoti signalus, įskaitant šias programas:

• Garso apdorojimas (triukšmo slopinimas, aido panaikinimas, ekvalaizeriai)

• Kalbos atpažinimo ir balso asistentai

• Vaizdo apdorojimas skaitmeniniuose fotoaparatuose (demosaicinas, filtravimas, tobulinimas ir glaudinimas)

• Biomedicininio signalo stebėjimas (EKG, EEG) ir medicininis vaizdavimas (ultragarsas)

• Belaidžio ryšio sistemos (moduliavimas, demoduliavimas, kanalų kodavimas, sinchronizavimas ir išlyginimas)

• Radaro ir sonaro aptikimas

• Pramonės vibracijos stebėjimas

• Elektros sistemos apsauga ir harmonikų analizė

• Variklio valdymo ir automatikos grįžtamojo ryšio sistemos

• Vaizdo įrašų glaudinimo ir srautinio perdavimo kodekai

DSP vs analoginis signalo apdorojimas

Funkcija	Skaitmeninis Signalų apdorojimas	Analoginis Signalų apdorojimas
Signalas Atstovavimas	Atrinkta vertės atskirais laiko žingsniais (pvz., 44,1 kHz atranka)	Nuolatinis įtampos/srovės bangos forma
Amplitudė Tikslumas	Kvantuota lygiai (pvz., 2¹⁶ = 65 536 lygiai esant 16 bitų)	Nuolatinis bet riboja komponentų tikslumas (± 1–5 %)
Dažnis Tikslumas	Tiksliai skaitiniai dažnių santykiai	Dreifas priklauso dėl RC/LC tolerancijos ir temperatūros
Pakartojamumas	Identiškas išvestis tiems patiems duomenims ir kodui	Varijuoja tarp vienetų ir laikui bėgant
Triukšmas Jautrumas	Tik po konversijos paveikta priekinė dalis	Triukšmas kaupiasi per visą grandinės kelią
Temperatūra Stabilumas	Minimalus pakeitimas (pagrįstas skaitmeninės logikos slenksčiu)	Gauti ir poslinkis skiriasi priklausomai nuo komponentų koeficiento °C
Kalibravimas Reikalavimas	Paprastai vienkartinis arba jokio	Dažnai reikia periodiškai perkalibruoti
Modifikacija Metodas	Programinė įranga / programinė įranga atnaujinti	Aparatūra reikalingas pertvarkymas
Ilgalaikis Dreifas	Apribota laikrodžio tikslumas (ppm lygis)	Komponentas senėjimas sukelia procentinio lygio dreifą
Matematinė Operacijos	Tikslus aritmetika (sudėti, dauginti, FFT)	Apytikslis naudojant grandinės elgesį
Dinamiškas Perkonfigūravimas	Realiu laiku galimas algoritmo perjungimas	Pataisyta topologija
Vėlavimas Elgesys	Nuspėjamas apdorojimo delsa (µs–ms)	Beveik akimirksniu bet kinta priklausomai nuo fazės poslinkio
Mastelio keitimas	Sudėtingumas didėja skaičiuojant	Sudėtingumas padidėja pridėjus komponentus
Integracija Lygis	Vienas lustas gali pakeisti daugybę grandinių	Reikalauja keli atskiri komponentai
Tipiškas Programos	Modemai, garsas apdorojimas, vaizdo apdorojimas, valdymo logika	RF stiprinimas, analoginis filtravimas, galios stiprinimas

Išvada

DSP konvertuoja signalus į atskirus duomenis, kad juos būtų galima filtruoti, transformuoti, aptikti, suspausti ir interpretuoti naudojant matematinius algoritmus.Sistemos našumas priklauso nuo diskretizavimo dažnio, skiriamosios gebos, apdorojimo greičio, dinaminio diapazono, delsos ir triukšmo elgesio.Dėl savo lankstumo ir stabilumo jis tinka ryšiams, daugialypės terpės, valdymo, medicininio stebėjimo ir pramoninės analizės reikmėms, o analoginis apdorojimas išlieka naudingas atliekant paprastas arba labai mažai delsos užduotis.Kartu abu metodai papildo vienas kitą šiuolaikinėse elektroninėse sistemose.
