EP2S60F1020I4 Logikos, atminties ir įvesties/išvesties įrenginio vadovas

Jūs aiškiai matote, ką EP2S60F1020I4 FPGA suteikia jūsų sistemai ir kaip jis tinka sudėtingiems projektams.Šis įrenginys į vieną lustą sutalpina daug logikos, atminties ir įvesties / išvesties, leidžiančią valdyti, perkelti duomenis ir apdoroti tuo pačiu metu.Galite pasikliauti pastoviu laiku, lygiagrečiu veikimu ir lanksčiais ryšiais kurdami sistemas, kurios ir toliau reaguoja.Nuo pramoninių platformų iki komunikacijos aparatinės įrangos – šis FPGA padeda derinti našumą ir integraciją nepridedant papildomų komponentų.

Katalogas

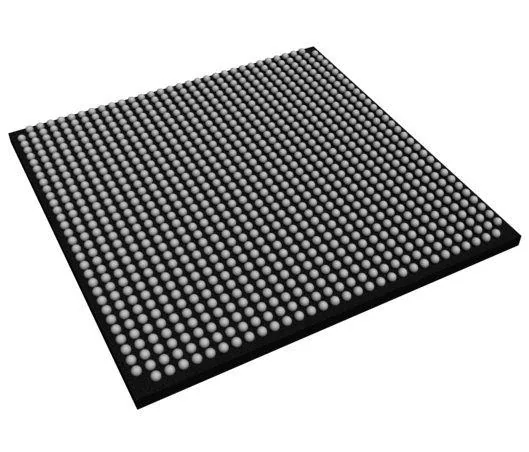

EP2S60F1020I4 Apžvalga

The EP2S60F1020I4 yra didelio tankio programuojamas loginis įrenginys, skirtas sudėtingoms skaitmeninio valdymo ir duomenų apdorojimo užduotims atlikti viename luste.Jis siūlo didelį konfigūruojamos logikos telkinį, įterptąją atmintį ir lanksčias įvesties ir išvesties jungtis, supakuotas į kompaktišką 1020 kamuoliukų FBGA formatą.Įrenginys palaiko lygiagrečias operacijas ir nuspėjamą aparatinės įrangos elgesį, todėl jis tinka sistemoms, kurioms reikalingas greitas duomenų tvarkymas ir stabilus atsakas realiuoju laiku.Įprastai naudojamos pramoninės valdymo platformos, ryšių įranga ir įterptosios sistemos, kuriose integracijos tankis ir našumas yra subalansuoti.Ieškote EP2S60F1020I4?Susisiekite su mumis norėdami sužinoti esamas atsargas, pristatymo laiką ir kainas.

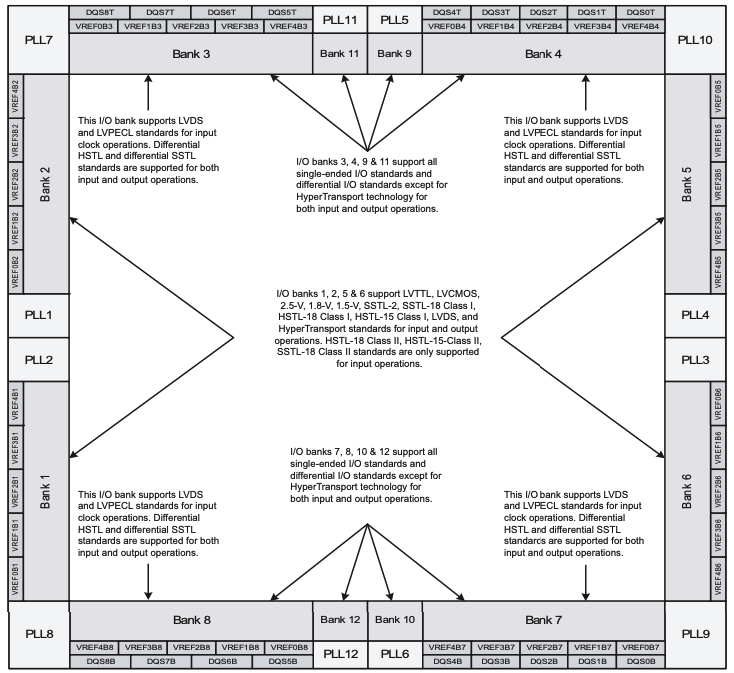

EP2S60F1020I4 įvesties / išvesties bankai

Padalinta į kelis sunumeruotus I O bankus, išdėstytus aplink įrenginio perimetrą, EP2S60F1020I4 sugrupuoja įvesties ir išvesties kaiščius pagal bendras įtampos nuorodas ir palaikomus signalizacijos standartus.1, 2, 3, 4, 5 ir 6 bankai palaiko LVDS ir LVPECL įvesties laikrodžio operacijoms, taip pat diferencialinius HSTL ir SSTL standartus tiek įvesties, tiek išvesties atžvilgiu.3, 4, 7, 8, 9, 10, 11 ir 12 bankai papildomai palaiko vieno galo ir diferencijuotus standartus, įskaitant LVTTL, LVCMOS, HSTL, SSTL, LVDS ir HyperTransport, o kai kurie standartai apsiriboja įvesties operacija.Specialūs PLL blokai yra išdėstyti greta konkrečių bankų, kad būtų galima generuoti ir paskirstyti laikrodį, o VREF ir DQS žymėjimas rodo atskaitos įtampos ir duomenų blykstės asociacijas atminčiai ir didelės spartos sąsajoms.

EP2S60F1020I4 CAD modelis

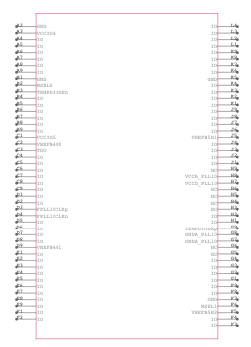

EP2S60F1020I4 simbolis

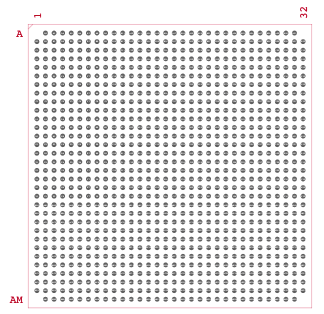

EP2S60F1020I4 pėdsakas

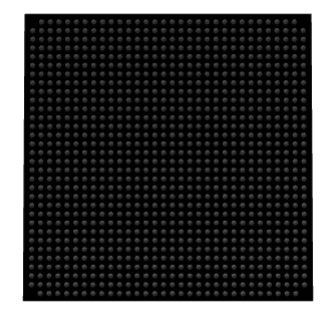

EP2S60F1020I4 3D modelis

EP2S60F1020I4 savybės

Didelio tankio programuojama logikos architektūra

EP2S60F1020I4 sukurtas palaikyti dideles skaitmenines sistemas viename programuojamame įrenginyje.Jo struktūra leidžia vienu metu konfigūruoti ir vykdyti daugybę loginių funkcijų, o tai padeda sumažinti papildomų pagalbinių komponentų poreikį.Šis metodas palaiko kompaktiškus sistemos išdėstymus, išlaikant nuoseklų elgesį veikimo metu.

Loginiai pajėgumai ir vidinė organizacija

Įrenginyje yra 60 440 loginių elementų, suskirstytų į 3 022 loginio masyvo blokus.Šis vidinis išdėstymas palaiko tvarkingą signalo srautą ir stabilų laiko nustatymą sudėtinguose projektuose.Tai leidžia dizaineriams sukurti struktūrizuotą valdymo logiką, duomenų kelius ir apdorojimo blokus be per didelės vidinės perkrovos.

Dėl lusto atminties išteklių

Iš viso yra 2 544 192 bitai integruotos atminties duomenų saugojimo ir buferio užduotims atlikti.Ši atmintis gali būti naudojama laikinam duomenų apdorojimui, paieškos lentelėms arba vidinei būsenos saugyklai.Turint atmintį tame pačiame įrenginyje, sumažėja priklausomybė nuo išorinės atminties ir sutrumpėja duomenų prieigos keliai.

Platus įvesties ir išvesties jungtys

Yra numatyta iki 718 vartotojo įvesties ir išvesties kontaktų, skirtų prijungti prie išorinių įrenginių ir posistemių.Šis didelis kontaktų skaičius palaiko plačias duomenų sąsajas ir kelis valdymo signalus.Tai leidžia įrenginiui sąveikauti su sudėtingomis sistemomis, kurioms reikia daug išorinių jungčių.

Pagrindinės įtampos veikimo diapazonas

Šerdies logika veikia nuo 1,15 V iki 1,25 V įtampos diapazone. Šis diapazonas palaiko stabilų vidinį veikimą ir atitinka bendrus žemos įtampos skaitmeninės sistemos reikalavimus.Tinkamas įtampos reguliavimas padeda išlaikyti nuspėjamą elgesį skirtingomis darbo sąlygomis.

Paviršinio montavimo FBGA paketo formatas

EP2S60F1020I4 yra 1020 kamuoliukų FBGA pakuotėje su 33 x 33 milimetrų pėdsaku.Šis paketas palaiko didelį jungties tankį, tuo pačiu kontroliuojant plokštės vietos naudojimą.Jis tinka daugiasluoksnėms plokštėms, kuriose signalo nukreipimo tankis yra didelis.

Platus darbinės temperatūros diapazonas

Prietaisas palaiko veikimo sankryžos temperatūrą nuo minus 40 laipsnių Celsijaus iki 100 laipsnių Celsijaus.Šis diapazonas leidžia patikimai veikti skirtingose ​​​​šilumos sąlygose.Jis palaiko naudojimą sistemose, kurios ilgą laiką veikiamos temperatūros pokyčių.

Deterministinis aparatinės įrangos elgesys

Vidinė struktūra sukurta taip, kad eksploatacijos metu būtų pakartojami ir nuspėjami rezultatai.Sukonfigūravus laiko elgsena išlieka nuosekli, o tai palaiko sistemas, kurios remiasi fiksuotais atsako modeliais.Ši charakteristika naudinga valdant ir realaus laiko skaitmeniniuose projektuose.

Tinkamumas reiklioms sistemos aplinkoms

Loginės talpos, atminties išteklių ir plataus ryšio derinys palaiko naudojimą sudėtingose įterptosiose ir pramoninėse sistemose.Įrenginys puikiai tinka programoms, kurioms reikalinga glaudi integracija, stabilus veikimas ir ilgalaikis patikimumas esant nuolatiniam darbo krūviui.

EP2S60F1020I4 Techninės specifikacijos

Produkto atributas	Atributo vertė
Gamintojas	Intel
Įtampa – maitinimas	1,15 V ~ 1,25 V
Iš viso RAM bitai	2544192
Tiekėjo įrenginių paketas	1020-FBGA (33 x 33)
Serija	Stratix® II
Pakuotė / Dėklas	1020-BBGA
Paketas	Padėklas
Darbinė temperatūra	-40°C ~ 100°C (TJ)
Loginių elementų/ląstelių skaičius	60440
LAB/CLB skaičius	3022
I/O skaičius	718
Montavimo tipas	Paviršinis montavimas
Bazinis gaminio numeris	EP2S60

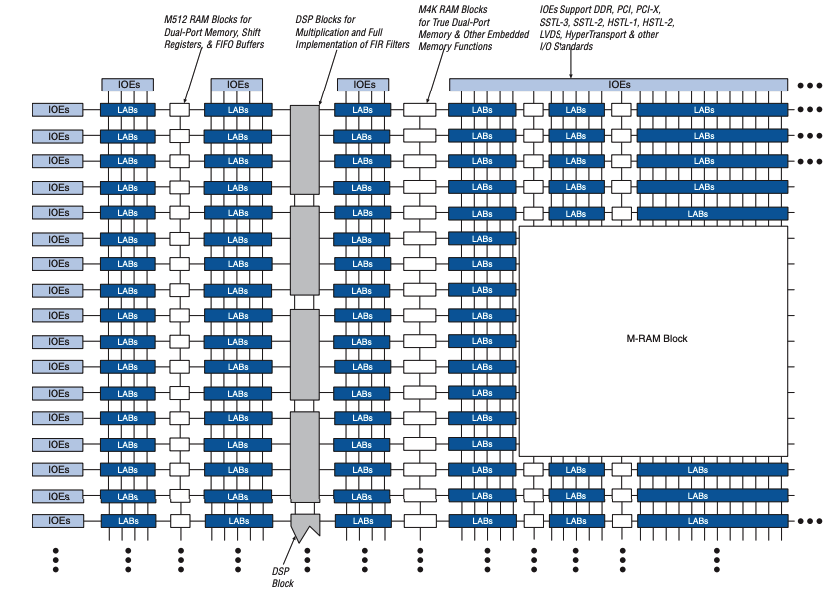

EP2S60F1020I4 blokinė schema

Išdėstyta kaip dvimatis programuojamas audinys, EP2S60F1020I4 architektūra sudaryta iš pasikartojančių loginių masyvo blokų stulpelių, sujungtų per hierarchinį maršruto parinkimo tinklą.Loginėje sistemoje yra M512 RAM blokai, skirti mažai dviejų prievadų atminčiai, poslinkių registrams ir FIFO funkcijoms, taip pat didesni M4K RAM blokai, palaikantys tikrąją dviejų prievadų atmintį ir bendrą įterptąją saugyklą.Centralizuotas M RAM blokas užtikrina didesnį lusto atminties tankį masiniam duomenų buferiui.Specialūs DSP blokai yra išdėstyti netoli centro, kad būtų palaikomos daugybos ir filtravimo operacijos, nenaudojant bendrųjų loginių išteklių.Įvesties ir išvesties elementai yra paskirstyti aplink įrenginio perimetrą, todėl galima palaikyti kelis signalizacijos standartus ir didelės spartos sąsajas, išlaikant subalansuotą prieigą prie vidinės logikos ir atminties struktūros.

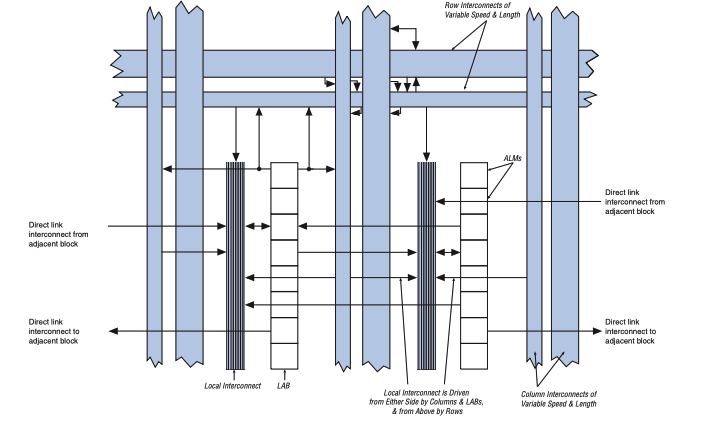

LAB EP2S60F1020I4 struktūra

Sutvarkyta aplink loginio masyvo bloką, EP2S60F1020I4 struktūra sugrupuoja kelis adaptyviuosius loginius modulius, sujungtus per įvairaus ilgio ir greičio vietinius, eilučių ir stulpelių sujungimus.Kiekviena LAB yra susieta su gretimais blokais tiesioginėmis jungtimis, kurios sumažina maršruto uždelsimą kaimyninei logikai.Vietinės sujungimo linijos suteikia trumpus, mažos delsos kelius LAB, o eilučių ir stulpelių sujungimai leidžia paskirstyti signalą didesniuose įrenginio regionuose.Vertikalios jungtys leidžia signalams pereiti tarp aukščiau ir žemiau esančių LAB, palaiko lanksčią loginę vietą ir nuspėjamą signalo nukreipimą visame programuojamame audinyje.

EP2S60F1020I4 taikymas

Telekomunikacijų infrastruktūros įranga

EP2S60F1020I4 naudojamas fiksuotojo ryšio įrangoje, kuri valdo nuolatinį duomenų srautą ir struktūrizuotą signalų tvarkymą.Jo didelis loginis pajėgumas palaiko tokias užduotis kaip paketų apdorojimas, kadrų valdymas ir laiko koordinavimas bazinėse stotyse ir tinklo mazguose.Platus įvesties ir išvesties diapazonas leidžia tiesiogiai prisijungti prie kelių duomenų kelių ir valdymo sąsajų.

Didelio našumo įterptosios skaičiavimo sistemos

Įterptosiose skaičiavimo platformose šis įrenginys sujungia valdymo logiką, duomenų judėjimą ir apdorojimo funkcijas viename programuojamame bloke.Jis palaiko lygiagrečias operacijas, padedančias valdyti sudėtingus darbo krūvius, išlaikant nuspėjamą sistemos elgesį.Dėl to jis tinkamas įterptoms sistemoms, kurioms reikalinga tanki integracija ir pastovus veikimas.

Pramoninės automatikos ir valdymo sistemos

EP2S60F1020I4 taikomas automatikos sistemose, kur reikalingas koordinuotas valdymas ir greitas atsakas.Jis palaiko mašinų ir proceso įrangos stebėjimą, seką ir valdymo logiką realiuoju laiku.Jo struktūra leidžia kelioms valdymo kilpoms ir duomenų keliams veikti kartu be trukdžių.

Duomenų gavimo ir signalų apdorojimo platformos

Šis įrenginys puikiai tinka platformoms, kurios renka ir apdoroja didelius skaitmeninių duomenų kiekius.Lusto atmintis palaiko buferį ir tarpinį saugojimą, o lygiagreti logika leidžia struktūriškai apdoroti duomenis.Šios charakteristikos padeda palaikyti nuoseklų duomenų srautą matavimo ir apdorojimo sistemose.

Tinklo ir perjungimo įranga

Didelis galimų įvesties ir išvesties kontaktų skaičius leidžia EP2S60F1020I4 susieti su keliais prievadais ir valdymo signalais.Jis palaiko fiksuotas tinklo sistemas, kurioms reikalingas stabilus duomenų nukreipimas ir perjungimas.Įrenginys tvarko suderintus signalo kelius, išlaikydamas nuspėjamą laiką.

Oro erdvės ir gynybos sistemos su plačios temperatūros veikimu

Palaikomas temperatūros diapazonas leidžia naudoti sistemose, kuriose veikia kintančios šiluminės sąlygos.Įrenginys palaiko stabilų veikimą aplinkoje, kur reikalingas nuoseklus elgesys ilgą veikimo laikotarpį.Dėl to jis tinkamas aparatinei įrangai, įdiegtai valdomose ir lauko platformose.

EP2S60F1020I4 privalumai ir trūkumai

Privalumai

• Didelis loginis tankis palaiko sudėtingą skaitmeninių sistemų integravimą

• Didelis vartotojo įvesties ir išvesties kontaktų skaičius supaprastina plačią sistemos sąsają

• Didelė lustinė atmintis sumažina priklausomybę nuo išorinių atminties įrenginių

• Platus darbinės temperatūros diapazonas leidžia naudoti kontroliuojamoje ir atšiaurioje aplinkoje

• Nuspėjamas laiko elgesys palaiko stabilų ir pakartojamą sistemos veikimą

Trūkumai

• Didesnis energijos suvartojimas, palyginti su mažesnio tankio programuojamais įrenginiais

• Didelis FBGA paketas padidina lentos išdėstymo sudėtingumą

• Reikalingas kruopštus galios ir šilumos valdymas esant tankiam dizainui

• Netinka programoms, kurioms reikalingi kompaktiški arba mažo kaiščių skaičiaus paketai

EP2S60F1020I4 alternatyvos

Dalies numeris	Gamintojas	Pagrindinės savybės	Naudokite atvejį / pastabas
EP2S60F1020I5	Intel	Didelio tankio Stratix II FPGA su daugybe loginių elementų ir įterptųjų atminties blokų.Sukurta montuoti ant paviršiaus ir patikimai veikti pramoninėse temperatūrose.	Naudojama telekomunikacijų infrastruktūroje, didelės spartos duomenų apdorojime ir pažangiose įterptosiose sistemose, kurioms reikalingas didelis skaičiavimo našumas.
EP2S60F1020C4	Intel	Komercinės temperatūros Stratix II FPGA, siūlanti tą pačią pagrindinę architektūrą ir atminties išteklius kaip ir pramoninės versijos, optimizuota kontroliuojamai aplinkai.	Tinka tinklo techninei įrangai, duomenų rinkimo sistemoms ir skaičiavimo platformoms, naudojamoms patalpose arba reguliuojamomis sąlygomis.
EP2S60F1020C4N	Intel	Šis variantas išlaiko Stratix II didelio našumo loginę architektūrą ir palaiko kompaktišką paviršių montuojamą pakuotę tankiems PCB išdėstymams.	Puikiai tinka didelėms įterptoms platformoms, ryšių sistemoms ir projektams, kuriems reikalingas didelis loginis tankis ir efektyviai išnaudojama plokštės erdvė.

Apie Intel

„Intel“ yra pasaulinė technologijų įmonė, žinoma kaip skaitmeninių platformų, naudojamų skaičiavimo, ryšių ir įterptųjų sistemų, kūrimu.Jos produktų portfelis apima programuojamą logiką, procesorius, atminties sprendimus ir pagalbinę programinę įrangą, kuri leidžia lanksčiai projektuoti sistemą ir ilgą tarnavimo laiką.„Intel“ daugiausia dėmesio skiria keičiamoms architektūroms, kurios palaiko įvairius našumo ir integravimo poreikius, pradedant įterptuoju valdymu ir baigiant didelėmis duomenimis valdomomis platformomis.Bendrovė tvarko išsamią techninę dokumentaciją ir kūrimo ekosistemas, kurios palaiko patikimą projektavimą, patvirtinimą ir ilgalaikę sistemos priežiūrą daugelyje programų sričių.

Išvada

EP2S60F1020I4 išsiskiria dideliu loginiu tankiu, plačiu įvesties/išvesties palaikymu ir stipriais lustinės atminties ištekliais.Galite naudoti jį sudėtingoms valdymo ir duomenų užduotims tvarkyti, o laiko elgseną galima nuspėti.Jo lankstūs I/O bankai palengvina skirtingų sąsajų ir signalizacijos standartų prijungimą.Didelis FBGA paketas palaiko tankų dizainą, nors tam reikia kruopštaus planavimo.Palaikydamas platų temperatūros diapazoną, jis tinka sistemoms, kurioms reikia stabilaus veikimo laikui bėgant.Apskritai tai suteikia tvirtą našumo, integracijos ir patikimumo pusiausvyrą.
