EPF10K30ATC144-1 FPGA: Paaiškintos funkcijos, programos, programavimas ir alternatyvos

Šis vadovas yra apie „EPF10K30ATC144-1“, FPGA lusto tipą.Tai paaiškina, kas yra lustas, kaip ji veikia ir kur ją galima naudoti.Sužinosite apie pagrindines jo funkcijas, tokias kaip įmontuota atmintis, lanksčiai loginiai blokai ir palaikymas tiek 3.3 V, tiek 5 V sistemoms.Tai taip pat parodo, kaip naudoti lustą tokiuose projektuose kaip garso/vaizdo sistemos, pramoninės mašinos ir medicinos prietaisai.Tai apima žingsnis po žingsnio sąrankos instrukcijas, dalių palyginimus ir projektavimo įrankius, kurie padės jums lengvai suprasti ir dirbti su šia FPGA.

Katalogas

Kas yra EPF10K30ATC144-1?

EPF10K30ATC144-1 yra „Flex10K FPGA Family“ narys, skirtas pristatyti įterptą programinę logiką, turintį vidutinio sunkumo sudėtingumą ir didelį lankstumą.Sukurtas naudojant 0,3 mikrono CMOS SRAM technologiją, šis prietaisas palaiko maždaug 30 000 naudojamų vartų ir apima 1 728 loginius elementus, suskirstytus į loginio masyvo blokus (laboratorijas).Jis veikia 3,3 V.Greičio laipsnio –1 versija siūlo palyginti greitą veikimą, o pagrindiniai dažniai yra iki maždaug 166 MHz.Įrenginys integruoja įterptus masyvo blokus (EAB), kad būtų galima atminties atmintyje, o tai pagerina duomenų tvarkymo ir valdymo operacijas įterptame dizaine.Plačiai naudojamas pramonės kontrolės, ryšių ir senų įterptųjų sistemose, jis pateikia programuojamą sprendimą su stipriu I/O palaikymu ir pakankama logine galimybe plačiam vidutinės pakopos programų asortimentui.„Flex10K“ šeima buvo viena iš pirmųjų FPGA linijų, sujungusių SRAM pagrįstą logiką ir įterptus RAM blokus, suteikdama keičiamąsias galimybes nuo 10 000 iki daugiau nei 200 k sistemos vartų.Su TTL suderinamais I/OS ir įterptomis atminties blokais „Flex10k“ įrenginiai siūlo subalansuotą loginio tankio, integracijos ir našumo derinį senesnėms dizaino ekosistemoms.

Ieškote EPF10K30ATC144-1?Susisiekite su mumis, kad patikrintumėte dabartines akcijas, pristatymo laiką ir kainą.

EPF10K30ATC144-1 CAD modeliai

EPF10K30ATC144-1 simbolis

EPF10K30ATC144-1 pėdsakas

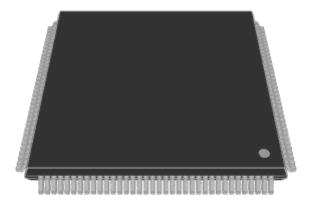

EPF10K30ATC144-1 3D modelis

EPF10K30ATC144-1 funkcijos

• Didelio tankio architektūra

„EPF10K30ATC144-1“ yra sukurtas naudojant „Altera's Flex 10K“ architektūrą, siūlančią iki 69 000 sistemos vartų ir 1 728 loginius elementus (LES).Šie loginiai elementai naudojami kaip loginių funkcijų ir skaitmeninių dizainų diegimo blokai.Šis didelis loginis tankis palaiko vidutiniškai sudėtingas skaitmenines sistemas, tokias kaip būsenos mašinos, maži procesoriai ir valdiklio logika ant vieno lusto.

• Įterptųjų masyvo blokai (EAB)

Šis įrenginys apima kelis įterptųjų masyvo blokus, kuriuose yra maždaug 12,3 kilobitų RAM.Kiekvienas EAB siūlo 2 048 bitus, kuriuos galima sukonfigūruoti kaip RAM arba ROM, palaikant bitų plotį iki 256. Šie blokai leidžia greitą ir lanksčią atminties integraciją FPGA viduje, nenaudodami loginių elementų, todėl jis yra idealus buferiui, paieškos lentelėms ir nedideliems duomenų saugojimui luste.

• Pertvarkoma SRAM pagrįsta logika

„EPF10K30ATC144-1“ savo programuojamai logikai naudoja SRAM technologiją.Tai reiškia, kad tai gali būti perprogramuota neribotas skaičius kartų, o tai yra vertinga atliekant prototipų kūrimo ir sistemos atnaujinimo metu.Prieš galutinį diegimą galite išbandyti, modifikuoti ir patikrinti jų grandinės funkcijas kelis kartus.

• 3,3 V pagrindinės operacijos su 5 V tolerantiškais I/O

Ši FPGA veikia su 3,3 V tiekimu vidinei logikai, tačiau palaiko 5 V tolerantiškus I/O kaiščius.Šis dvigubos įtampos suderinamumas užtikrina, kad įrenginys galėtų saugiai sąsajai su senaisiais 5 V komponentais, išlaikant šiuolaikišką žemos įtampos energijos efektyvumą pagrindinėms funkcijoms.Tai supaprastina mišrių įtampos sistemos projektus, nereikalaujant lygių perjungiklių.

• Greita sparta

Įrenginys palaiko veikimo dažnius iki 166,67 MHz dažnį, įgalindamas greitą duomenų apdorojimą ir signalo tvarkymą laiko kritinėmis programomis.Dėl tokio didžiausio dažnio EPF10K30ATC144-1 tinka greitaeigių valdymo sistemoms, ryšių ir įterptoms skaičiavimo užduotims.

• Mažos galios režimo režimas

FPGA pasižymi mažu statinio energijos suvartojimu, o budėjimo režimo srovė paprastai yra mažesnė nei 0,5 Ma.Tai leidžia įrenginiui naudoti energiją jautrias programas, kai reikia sumažinti tuščiosios eigos galią, pavyzdžiui, nešiojamuosius instrumentus ar sistemas su maitinimo būdais.

• Komercinės temperatūros diapazonas

Jis yra įvertintas nuo 0 ° C iki +70 ° C temperatūros diapazonas, pritaikant standartinę komercinę aplinką.Tai užtikrina patikimą veikimą tipinėmis patalpų sąlygomis, nereikalaujant pramoninės kokybės temperatūros specifikacijų.

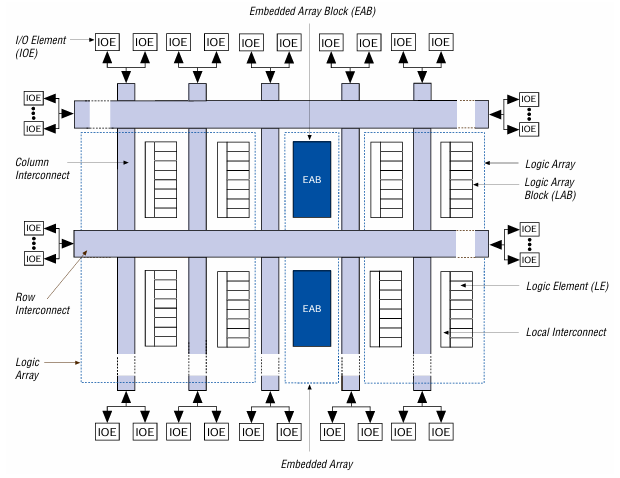

„Flex 10K“ įrenginio bloko diagrama

Diagrama parodo „Flex 10K FPGA“ įrenginio vidinę architektūrą, ypač EPF10K30ATC144-1.Įrenginio šerdyje yra įterptasis masyvas, kurį sudaro du pirminiai komponentų tipai: loginio masyvo blokai (laboratorijos) ir įterptųjų masyvo blokai (EAB).Laboratorijas sudaro keli loginiai elementai (LES), kurie tvarko bendrosios paskirties logines funkcijas.Kiekvienas LE yra sujungtas per vietinį sujungimą, leidžiantį lanksčią logikos įgyvendinimą laboratorijoje.

Aplink laboratorijas yra įterptųjų masyvo blokai (EABS), rodomi tamsiai mėlyna spalva.Tai yra didelio tankio atminties blokai, naudojami tokioms funkcijoms kaip RAM ar ROM, leidžiantys įterpti duomenų apdorojimą ar buferiją tiesiogiai FPGA audinyje.Stulpeliai ir eilutės sujungimai įgalina ryšį tarp laboratorijų, EABS ir I/O elementų (IOE), esančių aplink lusto perimetrą.Šie sujungimai palaiko sudėtingus maršruto parinkimo kelius ir yra svarbūs duomenų srautui skirtingose ​​logikos skyriuose.

Kiekviena IO jungia vidinę logiką prie išorinių kaiščių, leisdamas įrenginiui sąsają su kitais sistemos komponentais.Struktūra yra modulinė ir simetriška, siūlanti efektyvų maršruto parinkimo ir mastelio išdėstymą.„EPF10K30ATC144-1“ šis išdėstymas leidžia subalansuotą programuojamos logikos ir įterptosios atminties derinį, idealiai tinkantį vidutinio punkto skaitmeninėms sistemoms, kurioms reikia greito duomenų tvarkymo ir lankstaus logikos konfigūracijos.

EPF10K30ATC144-1 specifikacijos

Tipas	Parametras
Gamintojas	Altera/intel
Serija	„Flex-10KA®“
Pakuotė	Masė
Dalies būsena	Aktyvus
Laboratorijų/CLB skaičius	216
I/O skaičius	102
Įtampa - tiekimas	3V ~ 3,6 V.
Montavimo tipas	Paviršiaus laikiklis
Darbinė temperatūra	0 ° C ~ 70 ° C (TA)
Paketas / atvejis	144-LQFP
Tiekėjo įrenginių paketas	144-TQFP (20x20)
Bazinis produkto numeris	EPF10K30

EPF10K30ATC144-1 programos

Skaitmeninis garso / vaizdo įrašų apdorojimas

„EPF10K30ATC144-1“ yra tinkamai pritaikytas garso ir vaizdo apdorojimo užduotims dėl jo įterptųjų masyvo blokų (EAB), kurie teikia lusto RAM.Ši funkcija leidžia buferiui, laikinam saugojimui ir manipuliavimui duomenimis tiesiogiai FPGA.Daugelis dažnai naudoja šią FPGA garso srauto dekodavimo, manipuliavimo pikseliais ar skaitmeninės vaizdo sąsajos laiko tvarkymui.Jo nuosaikus loginis talpa ir I/O lankstumas leidžia integruoti su kodekais, laiko valdikliais ir sinchronizacijos logika daugialypės terpės sistemose.

Pramoninės kontrolės sistemos

Pramoninėje automatizavime EPF10K30ATC144-1 gali būti centrinis valdiklis arba intelektuali I/O sąsaja.Jo programuojama logika palaiko valstybinių mašinų, jutiklių sąsajų, duomenų rinkimo ir nuosekliųjų ryšių protokolų, tokių kaip SPI ar RS-485, įgyvendinimą.Dėl „CHIP RAM“ ir didelio I/O skaičiaus prieinamumo jis tinka valdyti kelis valdymo signalus programuojamuose logikos valdikliuose (PLC), varikliuose ar robotiniuose posistemiuose.

Medicinos įranga

Medicininiams prietaisams reikia tikslios, pertvarkomos logikos, kad būtų galima tvarkyti specializuotus duomenų srautus.Ši FPGA gali būti naudojama analoginių jutiklių įėjimų signalo kondicionavimui, filtravimui ir apdorojimui tokiose programose kaip EKG, ultragarso ar vaizdo gavimo sistemose.Dėl nuspėjamo vėlavimo ir lanksčių programavimo jis yra idealus integruojant patentuotus algoritmus ar duomenų išankstinį apdorojimo veiksmus prieš tolesnį mikrovaldiklį ar DSP tvarkymą.

Automobilių ir kosmoso elektronika

Automobilių prietaisų skydeliuose, avionikos ir aviacijos ir kosmoso valdymo įrenginiuose EPF10K30ATC144-1 buvo paprastai naudojamos jutikliams, diagnostikos valdymui ar komunikacijos protokolų įgyvendinimui.Jos perprogramuojamą pobūdį leido koreguoti loginę diegimą arba sistemos patvirtinimo metu.Dalis I/O lankstumas leido jį sujungti tarp senų autobusų ir šiuolaikinių ryšių sistemų, išlaikant stabilumą tvirtoje aplinkoje.

Ryšių ir tinklų sistemos

Dėl savo sugebėjimo įdiegti pasirinktinius serijinius protokolus ir duomenų filtravimo logiką, „EPF10K30ATC144-1“ rastas naudojamas senosiose telekomunikacijų sistemose ir tinklų kūrimo planuose.Jo įterpta RAM palaiko buferio ir paketų antraštės analizę, o loginiai blokai gali įgyvendinti perjungimo taisykles arba pariteto patikrinimus.Tai veikė kaip klijų loginis elementas, padėjęs integruoti procesorius, jungiklius ir signalo kelius komunikacijos infrastruktūroje.

EPF10K30ATC144-1 Panašios dalys

• EPF10K30AQI208-3

EPF10K30AQI208-3 yra stipri alternatyva EPF10K30ATC144-1, siūlanti tą patį loginių elementų skaičių (1,728 LES) ir įterptą atmintį (~ 12,3 kbit), tačiau su didesniu 208 kištuko QFP paketu.Tai padidina galimų I/O kaiščių skaičių iki 147, todėl jis yra idealus programoms, reikalaujančioms daugiau išorinių jungčių.Esant pramoninės klasės –3 greičio įvertinimui, jis patikimai veikia platesniame temperatūros diapazone nuo –40 ° C iki +85 ° C.Dėl to jis tinka tvirtai aplinkai telekomunikacijose, valdymo sistemose ir tvirtose pramoninėse įmonėse.Dėl išplėstinio I/O ir veikimo diapazono jis yra praktinis atnaujinimas, skirtas projektams, išauginantiems 144 kontaktų TQFP konfigūraciją.

• EPF10K30AQI240-3

„EPF10K30AQI240-3“ yra dar vienas suderinamas FPGA „Flex 10K“ šeimoje, siūlanti didesnį I/O tankį su 240 kontaktų QFP paketu ir 189 I/O kaiščiais.Kaip ir ATC144-1, jis palaiko 1,728 loginius elementus ir 12,3 kbit įterptą RAM.Jo –3 greičio laipsnis užtikrina nuoseklų našumą pramoninėje temperatūroje, todėl tai yra patikimas pasirinkimas sistemoms, turinčioms plačius aplinkos svyravimus.Jis puikiai tinka aukšto lygio skaičiavimo programoms, tokioms kaip sudėtingos valdymo skydeliai, įterptos vaizdo sistemos ir senosios skaičiavimo sąsajos.

• EPF10K30AQC240-3

EPF10K30AQC240-3 taip pat pateikia 189 I/O kaiščius 240 kontaktų QFP išdėstyme ir palaiko pagrindinę 1,728 LES ir ~ 12 kbitos „On-Chip Ram“ architektūrą.Nors dabar nurodytas kaip pasenęs, jis išlieka perspektyvus sistemų pakeitimas, kuriame reikalingas mechaninis pėdsakas ir signalo 240 kontaktų QFP taškas.Jis funkciškai identiškas AQI240-3, tačiau paprastai naudojamas komercinėse temperatūrose.Ši dalis yra vertinga dėl senosios aparatūros priežiūros, ypač kai reikia mechaninio suderinamumo su 240 kontaktų išdėstymu, o naujų dizainų įsigijimas neįmanomas.

EPF10K30ATC144-1 Programavimo veiksmai

1. Sukurkite ir sudarykite dizainą

Pradėkite kurdami savo skaitmeninę logiką naudodami tokį HDL kaip VHDL ar „Verilog“.Norėdami sukurti projektą, naudokite programinės įrangos įrankius, tokius kaip „Altera Quartus II“ arba „Max+Plus II“.Kai jūsų dizainas bus baigtas, sudarykite jį, kad sukurtumėte programavimo failus.Gausite „SRAM“ pagrindu sukurtos JTAG konfigūracijos failo ir .pof failo failą, jei norite užprogramuoti „Serial EEPROM“, kad būtų galima įkelti įjungimą.

2. Pasirinkite konfigūracijos metodą

Yra du pagrindiniai būdai, kaip sukonfigūruoti EPF10K30ATC144-1.Laikinui programavimui testavimo ar kūrimo metu naudokite JTAG konfigūraciją naudodami .SOF failą.Norėdami nuolatinė ar automatinė „System Startup“ konfigūracija, naudokite pasyvų serijinį metodą, įkeldami .POF failą į išorinį EEPROM (pvz., EPC2).

3. Prijunkite ir užprogramuokite įrenginį

Jei naudojate JTAG, prijunkite programavimo laidą (pvz., USB-Blaster) prie JTAG antraštės.Atidarykite „Quartus“ programuotoją, įkelkite .SOF failą ir tiesiogiai užprogramuokite įrenginį.Pasyviam serialui prijunkite EEPROM prie FPGA ir naudokite kvarcą, kad programuotumėte .POF failą į EEPROM.„Eeprom“ „EeProm“ siunčia „Bitstream“ į FPGA.

4. Prireikus perprograma

EPF10K30ATC144-1 gali būti perprogramuotas bet kada per JTAG.Taip pat galite atnaujinti EEPROM turinį, kad pakeistumėte paleidimo konfigūraciją.Tai naudinga atnaujinant lauką ar dizaino patobulinimus.

5. Patikrinkite programavimo sėkmę

Po programavimo patikrinkite FPGA būsenos kaiščius (nstatus ir conf_done), kad patvirtintumėte sėkmingą konfigūraciją.Taip pat galite paleisti funkcinius testus arba naudoti derinimo įrankius, tokius kaip „SignalTAP“, kad užtikrintumėte logiką, kaip numatyta.

EPF10K30ATC144-1 Privalumai

• Didelė integracija į įterptą RAM

EPF10K30ATC144-1 integruoja apie 30 000 sistemos vartų ir 1 728 loginius elementus, kartu su maždaug 12 kbitų įterptos RAM.Šie įterptųjų masyvo blokai (EAB) leidžia greitesnėms ir labiau nuspėjamoms atminties operacijoms, palyginti su paskirstyta RAM.Tai padeda supaprastinti loginį dizainą, ypač programose, kurioms reikalingas buferis, paieškos lentelės ar nedidelis duomenų saugojimas, gerinant našumo ir išteklių panaudojimą.

• Mišrios įtampos suderinamumas

Vienas iš stipraus šio įrenginio pranašumų yra jo galimybė veikti su 3,3 V tiekimu, kartu palaikant 5 V tolerantišką I/OS.Ši „Multivolt ™ I/O“ funkcija daro FPGA lanksčią integracijai į sistemas, kurios naudoja ir „Legacy 5 V“ logiką, ir šiuolaikiškus 3.3V komponentus.Tai naudinga pramonės ar ryšių sistemose, kur įtampos lygis skiriasi įvairiose posistemiuose.

• Lengva pertvarkymas

Kadangi ji naudoja SRAM technologiją, EPF10K30ATC144-1 galima lengvai perprogramuoti naudojant JTAG arba pasyvius nuosekliuosius metodus.Galite atnaujinti logines funkcijas lauke arba kūrimo metu nepakeisdami lusto.Tai sumažina išlaidas ir leidžia ateityje atnaujinti ar taisyti klaidas po diegimo.

• Integruotas JTAG ir greitas plėtra

Įrenginį sudaro įmontuota „JTAG“ palaikymas, įgalinantis ribinių skenavimo bandymų ir sistemos programavimą.Tai vertinga atliekant gamybos testus ir derinimą.Be to, palyginti su tradicine ASIC vystymuisi, naudojant šią FPGA, labai sumažina projektavimo apversimo laiką, todėl jis yra idealus greitam prototipų kūrimui ir nuo mažo iki vidutinio laikotarpio gamybos.

• Efektyvus maršruto parinkimas ir našumo architektūra

Šiame įrenginyje naudojama „Flex 10K“ architektūra apima „FastTrack®“ maršrutą, aritmetinės logikos grandines ir laikrodžio medžius, kurie užtikrina nuspėjamą laiką ir efektyvų našumą.Turėdamas savo –1 greičio laipsnį, lustas gali veikti iki maždaug 166 MHz, kuris tinka daugeliui vidutinio našumo programų, tokių kaip signalo valdymas, duomenų tvarkymas ir protokolo sąsaja.

EPF10K30ATC144-1 Pakuotės matmenys

• Paketo tipas: TQFP -144 (plonas keturratis plokščias pakuotė, 144 kaiščiai)

• Montavimas: Paviršius montuojamas

• Kūno dydis: 20 mm × 20 mm (įskaitant laidus)

• Kaiščio žingsnis: 0,80 mm (atstumas tarp kaiščių centrų)

• Kūno ilgis (Išskyrus potencialius klientus): 12,00 mm (nominalus)

• Kūno plotis (Išskyrus potencialius klientus): 12,00 mm (nominalus)

• Bendras storis: Iki 1,20 mm

• Kūno storis: Maždaug 0,95 mm

• Švino ilgis: 0,45 mm iki 0,75 mm

• Švino plotis: 0,30 mm iki 0,45 mm

• Sėdėjimo plokštumos aukštis (A1): 0,05 mm iki 0,15 mm

EPF10K30ATC144-1 Gamintojas

EPF10K30ATC144-1 gamina Altera , programuojamų loginių įrenginių pradininkas ir originalus „Flex 10K FPGA“ serijos kūrėjas.Įkurta 1983 m., „Altera“ tapo lauko programuojamų vartų masyvo (FPGA) naujovių lydere, pristatant keletą ankstyviausių ir plačiausiai naudojamų programuojamų loginių sprendimų pramonėje.2015 m. Alterą įsigijo „Intel“ Korporacija, kuris toliau palaikė ir integruoja „Altera“ FPGA produktų linijas pagal jos programuojamų sprendimų grupę (PSG).Nors „Altera“ buvo atnaujinta 2024 m. Kaip atskira „Intel“ dukterinė įmonė, EPF10K30ATC144-1 išlieka sena FPGA, atspindinti originalią „Altera“ inžinerijos ir gamybos kompetenciją.

Išvada

EPF10K30ATC144-1 yra naudingas ir lankstus FPGA lustas, turintis gerą atmintį, stiprias logines funkcijas ir galimybę dirbti tiek su naujomis, tiek su senomis sistemomis.Galite bet kada perprogramuoti, todėl jis puikiai tinka testavimui ir atnaujinimams.Tai lengva prisijungti ir gerai veikia daugelio rūšių elektroniką, pradedant gamyklos mašinomis ir baigiant tinklo įrankiais.Nors tai yra senesnė dalis, ji vis tiek padeda daugelyje projektų, kur reikia patikimų ir perprogramuojamų lustų.

Duomenų lapas PDF

EPF10K30ATC144-1 duomenų lapai:

„Flex 10k.pdf“
