EPM3064ATC44-10 CPLD: funkcijos, specifikacijos, programos ir IPT programavimas

„Intel's Max® 3000A“ serijos „EPM3064ATC44-10“ yra galingas skaitmeninių projektų įrankis.Šis įrenginys yra greitas, lankstus ir naudoja mažai energijos, todėl jis puikiai tinka įvairiausiems naudojimo būdams.Šis vadovas apima viską, ką reikia žinoti apie EPM3064ATC44-10, nuo to, ką jis gali padaryti, iki to, kaip jį nustatyti, padėdami patobulinti jų elektronines sistemas.

Katalogas

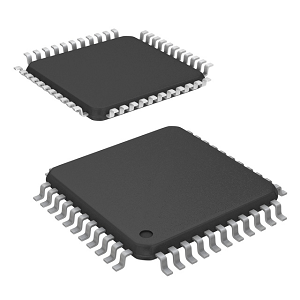

EPM3064ATC44-10 Aprašymas

EPM3064ATC44-10 Iš „Intel's Max® 3000A“ serijos yra galingas sudėtingas programuojamas loginis įrenginys (CPLD), skirtas įvairioms skaitmeninėms programoms.Turėdamas 64 makrokelius, šis prietaisas yra optimizuotas greitam atsakymui, o maksimalus sklidimo uždelsimas yra 10 nanosekundžių, užtikrindamas efektyvų našumą.Jis veikia 3,3 V tiekimo įtampa, esanti 44 kontaktų plonos keturių plokščio pakuotės (TQFP) pakuotėje, tinkančioje komerciniams pritaikymams nuo 0 ° C iki 70 ° C temperatūros diapazone.Dalys numeris EPM3064ATC44-10 aprašo savo dizainą ir funkcionalumą: EPM „Max®“ serijai CPLD, 3064 Nurodo konkretų modelį su 64 makrokeliais, A Išplėstinei 3.3V technologijai, T TQFP pakuotei ir C44 patvirtinant PIN kodą ir temperatūros specifikacijas.Priesaga-10 žymi greitą greičio laipsnį su minimaliu vėlavimu.Šis įrenginys yra puikus sprendimas integruoti SSI, MSI ir LSI logines funkcijas, suderinamas su 100% TTL emuliacija.Tai palaiko sklandų įvairių prietaisų integraciją, pradedant nuo PALS, GALS ir 22v10, baigiant Mach ir PLSI įrenginiais, todėl jis yra ypač universalus.Galima įsigyti keliose pakuotės parinktyse, tokiose kaip PLCC, PQFP ir TQFP, „MAX® 3000A“ serija siūlo dizaino lankstumą įvairiose programose.

Jei norite patobulinti savo skaitmenines sistemas naudodami patikimus ir efektyvius loginius įrenginius, investuojant į „EPM3064ATC44-10“ investavimą į didelę dalį, yra protingas žingsnis.Tai sprendimas, užtikrinantis ir stiprų našumą, ir tvirtą pelningumą.

EPM3064ATC44-10 CAD modeliai

EPM3064ATC44-10 pėdsakas

EPM3064ATC44-10 3D modelis

EPM3064ATC44-10 funkcijos

• 64 MacROCELLS: Šiame CPLD yra 64 konfigūruojami loginiai vienetai, vadinami makrocells.Kiekvienas „MacroCell“ gali būti individualiai užprogramuotas atlikti sudėtingas logines operacijas, leidžiančias įrenginiui atlikti daugybę įvairių skaitmeninių funkcijų ir procesų.

• Naudojami vartai: Įrenginys siūlo maždaug 1 250 naudojamų vartų.Šis sudėtingumo matas rodo, kiek CPLD galima integruoti loginę integraciją, leidžiančią efektyviai palaikyti tiek paprastas, tiek sudėtingas skaitmenines grandines.

• Maksimalus veikimo dažnis: EPM3064ATC44-10 gali veikti maksimaliu 222,2 MHz dažniu.Šis aukšto dažnio palengvina greitesnį apdorojimo greitį, todėl jis yra idealus programoms, reikalaujančioms greito reagavimo laiko ir didelės spartos duomenų operacijų.

• Dauginimasis vėlavimas: Šis CPLD, pasižymintis mažu sklidimo vėlavimu, vos 4,5 nanosekundžių, sumažina signalo perdavimo laiko vėlavimą iš įvesties į išvestį, sustiprindamas bendrą sistemos veikimą ir reagavimą.

• Tiekimo įtampa: Jis veikia esant 3,3 V tiekimo įtampai, kurios leidžiamas diapazonas nuo 3,0 V iki 3,6 V.Šis įtampos diapazonas suteikia energijos tiekimo poreikių lankstumo, todėl jis suderinamas su įvairiomis skaitmeninėmis sistemomis.

• I/o kaiščiai: Įrenginį sudaro 34 įvesties/išvesties kaiščiai, leidžiantys platų ryšį su kitais skaitmeninės sistemos komponentais.Šie kaiščiai palengvina duomenų perdavimą į CPLD ir iš jų, palaikydami daugybę sąsajų funkcijų.

• Paketo tipas: Įsikūręs 44 kontaktų ploname keturių plokščioje pakuotėje (TQFP), „EPM3064ATC44-10“ siūlo kompaktišką formos koeficientą, kuris yra naudingas programoms, kuriose erdvė yra aukščiausia, nepakenkiant I/O galimybių skaičiui.

• Veikimo temperatūros diapazonas: Šis CPLD, sukurtas veikti komercinės temperatūros diapazone nuo 0 ° C iki 70 ° C, yra tinkamas plačiam aplinkai, užtikrinant patikimą našumą tipiškomis pramoninėmis sąlygomis.

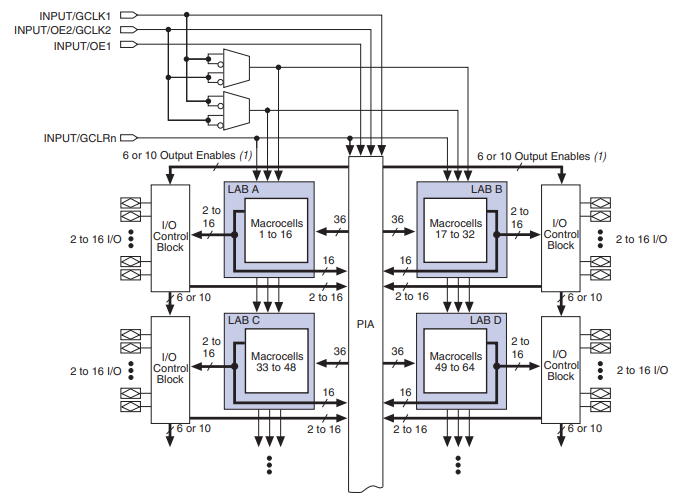

EPM3064ATC44-10 BLOCK DIAGRAMA

EPM3064ATC44-10 blokinė schema pateikia vizualinį jo vidinės architektūros vaizdą, išryškinantį funkcinius komponentus ir jų tarpusavio ryšius.Dizaino esmė yra keturi loginio masyvo blokai (laboratorijos), pažymėti A, B, C ir D, kiekviename iš jų yra 16 makrokolių iš viso 64 makroelente.Šios laboratorijos yra prijungtos prie centrinio programuojamo sujungimo masyvo (PIA), kuris palengvina signalų maršrutą tarp laboratorijų ir I/O valdymo blokų.PIA užtikrina, kad įvestys, išėjimai ir vidinė logika galėtų efektyviai ir lanksčiai bendrauti.Kiekviena laboratorija yra toliau prijungta prie atitinkamo I/O valdymo bloko, kuris tvarko iki 16 I/O kaiščių.Šie I/O blokai valdo išorinių signalų ir vidinės logikos sąveiką, siūlančios tokias funkcijas kaip dvikryptis veikimas ir programuojama išvestis.Diagramoje pavaizduoti valdymo signalai, tokie kaip globalūs laikrodžiai (GCLK1 ir GCLK2), išvesties įgalinimo signalai (OE1 ir OE2) ir „Global Clear“ (GCLRN), kurie organizuoja makrokulių ir I/O blokus, užtikrinančius sinchronizavimą ir įgalinant specifinius funkcionalumus prireikus..

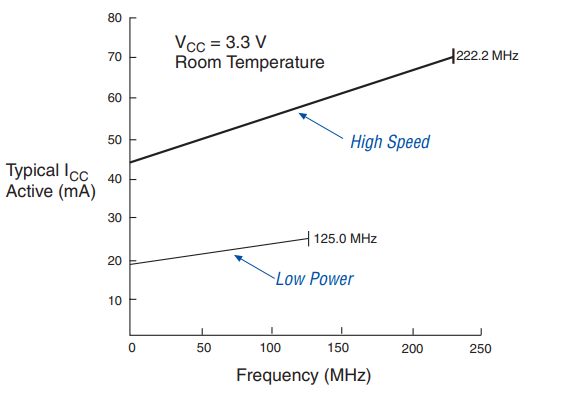

ICC ir dažnis

Diagrama iliustruoja tipišką aktyvios tiekimo srovės (ICC) suvartojimą, palyginti su dažniu EPM3064ATC44-10, esant 3,3 V maitinimo įtampai kambario temperatūroje.Pabrėžti du veiklos režimai: Didelis greitis ir Maža galia.Didelio greičio režimu dabartinis suvartojimas didėja tiesiškai, kai veikimo dažnis, pradedant maždaug 50 mm, esant žemesniems dažniams ir siekiant maždaug 70 mA, esant 222,2 MHz dažniui.Šis režimas yra skirtas programoms, kurioms reikalingas maksimalus našumas ir greitesnis apdorojimo greitis.Ir atvirkščiai, mažos galios režimas rodo mažesnį srovės suvartojimą, pradedant maždaug nuo 20 mm, esant žemesniam dažniui ir pakyla iki maždaug 30 mA esant 125 MHz dažniui.Šis režimas yra optimizuotas efektyviam energijai, todėl jis yra tinkamas dizainams, kuriems prioritetas yra mažesnis energijos naudojimas, o ne greitis.

EPM3064ATC44-10 specifikacijos

Tipas	Parametras
Gamintojas	Altera/intel
Serija	MAX® 3000A
Pakuotė	Dėklas
Dalies būsena	Pasenęs
Programuojamas tipas	Programuojamoje sistemoje
Vėlavimo laikas TPD (1) MAX	10 ns
Įtampos tiekimas - vidinis	3V ~ 3,6 V.
Loginių elementų/blokų skaičius	4
Makrokelinių skaičius	64
Vartų skaičius	1250
I/O skaičius	34
Darbinė temperatūra	0 ° C ~ 70 ° C (TA)
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	44-TQFP
Tiekėjo įrenginių paketas	44-TQFP (10x10)
Bazinis produkto numeris	EPM3064

EPM3064ATC44-10 IPT programavimo veiksmai

1. Įveskite IPT: Šis pradinis etapas pereina įvesties/išvesties (I/O) kaiščius iš įprasto vartotojo režimo į IPT režimą.Tai yra paruošimo žingsnis, užtikrinantis, kad įrenginys būtų paruoštas programavimui, todėl reikia atlikti tik 1 milisekundę.

2. Patikrinkite ID: Prieš pradedant bet kokį programavimą ar patikrinimą, patikrinamas įrenginio silicio ID, kad būtų galima patvirtinti jo tapatumą ir užtikrinti suderinamumą su programavimo komandomis.Šis žingsnis yra greitas ir užima minimalią viso programavimo laiko dalį.

3. Birių ištrynimų: Norint išvalyti ankstesnius įrenginio duomenis, atliekamas birių ištrynimų.Tai reiškia, kad į įrenginį reikia įkelti ištrynimo komandas ir pritaikyti 100 millisekundžių impulsą, kad būtų galima ištrinti EEPROM (elektra ištrinamus programuojamus tik skaitymo atminties) langelius.Šis žingsnis paruošia įrenginį naujiems duomenims.

4. Programa: Šio veiksmo metu į įrenginį užprogramuojami nauji duomenys.Tai apima kiekvieno EEPROM adreso įkėlimą naujais duomenimis ir programavimo impulsų pritaikymą duomenims įrašyti į „Eeprom“ langelius.Šis procesas pakartojamas adresu adresu, kol visi numatomi duomenys bus užprogramuoti įrenginyje.

5. Patikrinkite: Po programavimo įrenginio duomenys patikrinami, kad jie būtų tinkamai parašyti.Tai apima kiekvieno EEPROM adreso duomenis ir palyginimą su numatomais duomenimis.Šis žingsnis užtikrina programavimo tikslumą ir yra pakartotas kiekvienam adresui.

6. Išeiti IPT: Paskutinis žingsnis pereina I/O kaiščius iš IPT režimo atgal į vartotojo režimą.Kaip ir „Enter IPT“ etapas, šis žingsnis taip pat yra greitas, jam reikia tik 1 milisekundės.Tai žymi programavimo proceso pabaigą, leidžiančią įrenginiui atnaujinti įprastas operacijas.

EPM3064ATC44-10 programos

Įterptos sistemos

Šis CPLD yra idealus įterptoms sistemos programoms, kai reikalinga pasirinktinė logika, kad būtų galima padidinti mikrovaldiklių funkcijas.Tai gali atlikti tokias užduotis kaip sąsaja, valdymo signalo apdorojimas ir aparatūros periferinių įrenginių valdymas, pagerinant įterptųjų dizainų galimybes ir efektyvumą.

Telekomunikacijos

Telekomunikacijų sektoriuje EPM3064ATC44-10 vaidina svarbų vaidmenį tvarkant protokolus, signalo vientisumo valdymą ir duomenų nukreipimą.Dėl greitųjų logikos apdorojimo gebėjimų jis tinka tokioms programoms kaip skaitmeninis signalo apdorojimas, tinklo jungikliai ir sąsajos konvertavimas, padedantis išlaikyti efektyvų duomenų srautą ir ryšių patikimumą.

Bandymo ir matavimo įranga

Prietaisas yra plačiai naudojamas bandymo ir matavimo įrangoje dėl jo perprogramuojamo pobūdžio ir greito veikimo.Jis gali tvarkyti sudėtingas logines operacijas, reikalingas duomenų gavimo sistemose, signalo generatoriuose ir analizės įrankiuose, užtikrinant tikslią kontrolę ir pritaikomus funkcionalumus, reikalingus mokslo ir pramonės bandymo aplinkoje.

Pramoninės kontrolės sistemos

Kaip programuojamas loginis valdiklis (PLC), EPM3064ATC44-10 yra įvairiose automatikos ir proceso valdymo programose.Tai siūlo reikiamas logines galimybes, skirtas valdyti mašinas, apdoroti signalus ir atlikti saugos patikrinimus, kartu dirbant efektyviai pramoninėmis sąlygomis ir plačiomis temperatūros diapazonais.

Vartojimo elektronika

Vartojimo elektronikoje šis CPLD padeda skatinti naujoves tokiuose įrenginiuose kaip „Smart Home Systems“, nešiojamieji žaidimų įrenginiai ir pažangi garso/vaizdinė įranga.Tai palaiko sudėtingus loginius sprendimus, kurie pagerina įrenginio funkcionalumą, pagerina sąsajas ir įgalina integruoti naujos kartos funkcijas vartojimo produktuose.

EPM3064ATC44-10 Panašios dalys

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 pirkimo vadovas

Svarstant apie EPM3064ATC44-10 pirkimą, reikia atsiminti keletą aspektų, kad būtų užtikrinta, jog jis atitinka jūsų projekto reikalavimus.Visų pirma, atminkite, kad šis komponentas yra pasenęs, nors mes vis dar siūlome ribotas atsargas.Įsitikinkite, kad techninės specifikacijos atitinka jūsų poreikius.EPM3064ATC44-10 pasižymi 64 „Macrocells“, veikiančiomis maksimaliu 222,2 MHz dažniu, ir yra skirta 3,3 V maitinimo šaltiniui 44 kontaktų TQFP pakete.Norint visiškai suprasti šio komponento integracijos ir eksploatavimo reikalavimus, reikia peržiūrėti duomenų lapo ir programos pastabas.Atsižvelgiant į komponento pasenusią būseną, taip pat įvertinkite alternatyvias parinktis, kurios teikia panašias funkcijas ir yra aktyviai palaikomas.Šis žingsnis yra svarbus norint išlaikyti jūsų projekto ilgaamžiškumą ir palaikymą.

EPM3064ATC44-10 Privalumai

Greitaeigis našumas

Šis įrenginys gali veikti, kai didžiausias dažnis yra 222,2 MHz, o tai leidžia greitai apdoroti duomenis ir užduotis.Mažo sklidimo vėlavimas tik 4,5 nanosekundžių sumažina laiką, reikalingą signalams keliauti per įrenginį, padidindamas bendrą sistemos reagavimą ir našumą laikui bėgant.

Mažos energijos suvartojimas

Sukurtas efektyvumui, EPM3064ATC44-10 veikia 3,3 V tiekimo įtampa, o tai padeda sumažinti bendrą energijos suvartojimą, kuriai ji yra.Ši funkcija yra naudinga nešiojamuose ir akumuliatoriuose valdomuose įrenginiuose, kuriuose reikalingas energijos efektyvumas.

Perprogramumas ir lankstumas

Perprogramuojamas šio CPLD pobūdis leidžia atlikti daugybę pakartojimų ir atnaujinimų projektavimo etape ir po diegimo, palaikant nuolatinį tobulinimą ir pritaikymą prie besikeičiančių technologinių poreikių nereikalaujant visiško aparatinės įrangos pertvarkymo.

Plačios sąsajos galimybės

Turėdamas 34 I/O kaiščius, „EPM3064ATC44-10“ palaiko plačias sąsajų parinktis, todėl yra lengva susisiekti su daugybe kitų skaitmeninių komponentų.Šis lankstumas puikiai tinka sudėtingoms sistemoms, kurioms reikia daugybės ryšių tarp skirtingų tipų įrenginių.

Patikimumas ir ilgaamžiškumas

Sukurtas su tvirta, nestabili, blykstės pagrindu sukurta architektūra, ši CPLD laikui bėgant palaiko programos vientisumą ir funkcionalumą, užtikrinant nuoseklų našumą ir patikimumą net ir esant dažnai esant galios ciklams ar atšiauriomis darbo sąlygomis.

Besiūlė integracija su esamais logikos įrenginiais

EPM3064ATC44-10 gali lengvai pakeisti kelis senesnius loginių prietaisų, tokių kaip PALS ir galvai, tipų, sumažina sistemos sudėtingumą ir padidina efektyvumą.Ši galimybė daro jį idealiu pasirinkimu atnaujinti esamas sistemas arba konsoliduoti kelias funkcijas į vieną įrenginį.

Platus veiklos temperatūros diapazonas

Tinka komercinėms reikmėms, šis prietaisas patikimai veikia temperatūros diapazone nuo 0 ° C iki 70 ° C.Šis patikimumas leidžia diegti įvairiose aplinkose, pradedant biurų nustatymais ir baigiant pramoninėmis vietomis, be veiklos pablogėjimo.

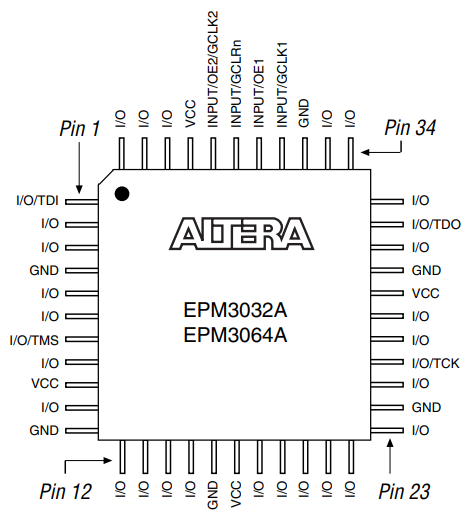

EPM3064ATC44-10 PAKETŲ PIN-OUT DIAGRAMA

„EPM3064ATC44-10“ paketo kaiščių diagrama parodo fizinį prietaiso kaiščių išdėstymą.Jame pateikiama išsami informacija apie kiekvieno PIN funkcijas ir priskyrimus 44 kontaktų pakete.Kiekvienas kaištis yra pažymėtas nurodytais funkcijomis, tokiomis kaip I/O (įvestis/išvestis), maitinimo šaltinis (VCC), žemės (GND) arba specifiniai eksploatavimo signalai, tokie kaip TDI, TDO, TMS ir TCK, kurie naudojami JTAGProgramavimas ir derinimas.Diagramoje naudojamas lusto vaizdas iš viršaus į apačią, su aiškiomis PIN kodų numeravimo indikacijomis, padedančiomis nustatyti PIN pozicijas fizinio paketo atžvilgiu.

PIN priskyrimuose yra keli I/O segtukai, kurie suteikia lankstumo, kad įrenginys būtų sujungtas su kitais grandinės komponentais.Paryškinti specifiniai kaiščiai, tokie kaip įvestis/GCLK ir įvestis/OE, parodantys jų dvigubos paskirties vaidmenį teikiant laikrodžio signalus arba veikia kaip bendri įvesties kaiščiai.Šie daugiafunkciniai kaiščiai puikiai tinka optimizuoti įrenginio naudojimą programuojamose logikos programose.Diagrama taip pat nustato galios ir žemės kaiščius, paskirstytus visame pakuotėje, užtikrinant patikimą energijos tiekimo ir signalo vientisumą.Kai kampinis žymeklis nurodo 1 kaištį, diagrama padeda teisingai orientuoti lustą surinkimo metu ir sumažinti klaidų riziką.

EPM3064ATC44-10 Gamintojas

„Altera“ garsėjo savo FPGA ir CPLD produktų linijomis, tokiomis kaip „Max“ ir „Stratix“ serijos.„EPM3064ATC44-10“, dalis „Max 3000A“ serijos, buvo viena iš populiarių „Alteros“ CPLD.Po įsigijimo „Intel“ daugiausia dėmesio skyrė FPGA technologijos tobulinimui, integruojant ją su „Xeon“ procesoriais, skirtais AI ir duomenų apdorojimui.„Intel“ „FPGA“ serijoje dabar yra „Agilex“ ir „Stratix 10“ serijos, kuriose atsižvelgiama į 5G ir debesų kompiuterijos poreikius.„Intel“ nutraukė kai kuriuos senesnius „Altera“ produktus, tokius kaip „EPM3064ATC44-10“, kaip pereinant prie naujesnių technologijų.„Intel“ ir toliau vadovauja programuojamoje logikoje, pabrėždama AI pagreitį ir perkonfigūruojamą skaičiavimą su naujovėmis „OneAPI“ ir FPGA kortelėse.

Išvada

EPM3064ATC44-10 yra puikus pasirinkimas kuriant ar tobulinant skaitmeninius įrenginius.Tai greita, efektyvi ir gali susisiekti su daugeliu kitų komponentų, todėl tai yra naudinga įvairioms elektroninėms programoms.Šis vadovas apėmė savo pagrindines savybes, kaip jis gali būti naudojamas skirtinguose įrenginiuose, ir jo pranašumus, parodydami, kaip jis gali padėti padaryti sudėtingesnes ir patikimesnes elektronines sistemas.Nesvarbu, ar atnaujinate seną įrangą, ar kurdami ką nors naujo, „EPM3064ATC44-10“ yra pagrindinė dalis, padedanti viską, kas veikia geriau.

Duomenų lapas PDF

EPM3064ATC44-10 duomenų lapai:

„Max 3000A“ įrenginių šeimos duomenų lapas.pdf
