EPM570F256C5 CPLD: funkcijos, programavimas, alternatyvos ir programos

Šis vadovas paaiškina viską, ką reikia žinoti apie „EPM570F256C5“ - mažą, bet galingą programuojamą lustą iš „Intel's Max® II“ šeimos.Jis skirtas elektronikai, kurioms reikia akimirksniu įjungti, naudoti mažai energijos ir patikimai dirbti nereikia papildomų atminties lustų.Šiame vadove sužinosite apie lusto funkcijas, kaip jis veikia viduje, kur jis naudojamas, kaip jį užprogramuoti ir kodėl ji yra geresnė už kitus panašius lustus.Nesvarbu, ar kuriate išmanųjį įrenginį, ar valdote mašinas, šis vadovas padeda suprasti, kaip EPM570F256C5 gali padaryti jūsų dizainą geresnį ir greitesnį.

Katalogas

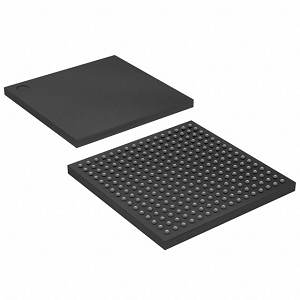

EPM570F256C5 apžvalga

EPM570F256C5 yra aukštos kokybės CPLD iš „Intel's Max® II“ šeimos, pritaikytos programoms, kurioms reikalinga nestabili konfigūracija, mažos energijos suvartojimas ir momentinės galimybės.Sukurtas ant 180 nm „Flash“ pagrindu sukurto CMOS proceso, jis integruoja 440 makrokolių ir palaiko iki 160 vartotojo I/O kaiščio, todėl jis yra idealus vidutinio tankio logikos dizainui.Prietaisas veikia esant 2,5 V arba 3,3 V ir pasiekia maksimalų 304 MHz laikrodžio dažnį, o tipinis sklidimo uždelsimas yra apie 5,4 ns.„EPM570F256C5“ palaiko sistemos programavimą (ISP) per JTAG, leidžiančią lengvai atnaujinti konfigūracijos atnaujinimus net po diegimo.Kaip „Max® II“ serijos dalis, ji naudinga patobulinta kelių įtampų I/O palaikymas ir patikimas paleidimo našumas, nereikalaujant išorinio įkrovos ROM.Remiami „Intel's Quartus® II“ programinės įrangos rinkinyje, jūs turite prieigą prie patikimų projektavimo įrankių ir modeliavimo funkcijų, skirtų supaprastintai integracijai.

Jei planuojate naudoti EPM570F256C5 į savo keičiamose įterptosiose sistemose, dabar yra puikus laikas su mumis pateikti didelę tvarką, kad galėtume įsitikinti, ar turite pastovų pasiūlą, kai jums to reikia.

EPM570F256C5 CAD modeliai

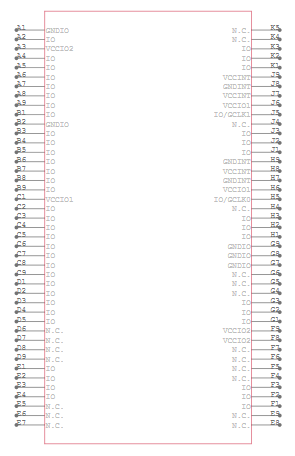

EPM570F256C5 simbolis

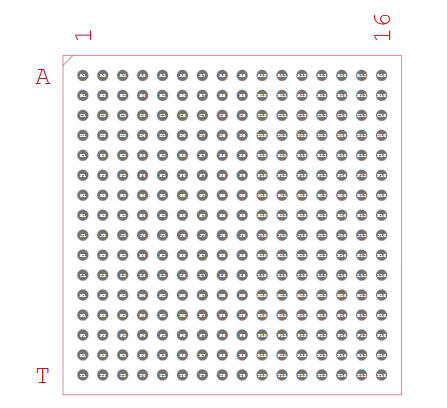

EPM570F256C5 pėdsakas

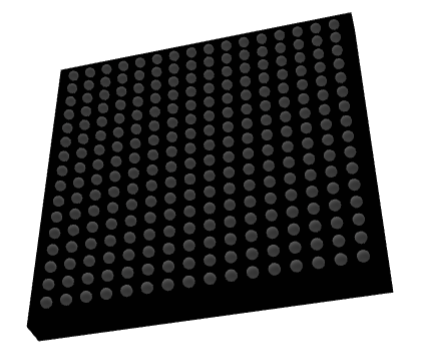

EPM570F256C5 3D modelis

EPM570F256C5 funkcijos

• Macrocells: „EPM570F256C5“ integruoja 440 „Macrocells“, kurios yra statybiniai blokai, skirti įgyvendinti sudėtingas logines funkcijas ir pasirinktinius skaitmeninius dizainus kompaktiškame pėdsake.

• Programuojami I/O kaiščiai: Šis įrenginys suteikia iki 160 vartotojo sukonfigūruojamų įvesties/išvesties kaiščių, leidžiančių lanksčią sąsają su išoriniais komponentais, jutikliais ir sistemomis įvairiems taikymo reikalavimams.

• Greitaeigis našumas (Iki 304 MHz): palaikant laikrodžio dažnius iki 304 MHz ir mažą sklidimo uždelsimą-maždaug 5,4 ns, jis užtikrina greito signalo apdorojimo ir greitos logikos vykdymą atliekant laiką jautriai.

• „Flash“ pagrindu sukurta nestabili konfigūracija: Sukurtas naudojant „Flash“ atmintį, įrenginys išlaiko savo konfigūraciją net ir po išjungimo, suteikdamas momentines galimybes, nereikalaujant išorinių įkrovos ROM ar konfigūracijos įrenginių.

• Sistemos programavimas (IPT): „EPM570F256C5“ palaiko JTAG pagrįstą programavimą, suteikdamas galimybę programuoti ar perprogramuoti įrenginį tiesiai ant grandinės plokštės, palengvindamas greitą plėtrą ir atnaujinimus.

• Įterpta vartotojo „Flash“ atmintis (UFM): Jame yra 8 kbitai nestabilios UFM saugyklos, kurią galima naudoti saugiai saugoti duomenis, įrenginio nustatymams ar kalibravimo konstantoms luste.

• Kelių įtampos I/O suderinamumas: Įrenginys palaiko platų loginių lygių spektrą, įskaitant 1,5 V, 1,8 V, 2,5 V ir 3,3 V, o tai leidžia sklandžiai integruoti su įvairiomis skaitmeninėmis sistemomis ir sąsajomis.

• Itin žemas budėjimo budėjimo energijos suvartojimas: Esant net 25 µA budėjimo srovėms, prietaisas yra optimizuotas energijos vartojimo efektyvumui, todėl jis idealiai tinka akumuliatoriams maitinamoms ir mažos galios įterptoms sistemoms.

• Karšto liejimo atrama : CPLD galima saugiai įterpti arba pašalinti iš gyvos sistemos, nesukeliant elektros žalos ar duomenų sugadinimo, padidinant sistemos prižiūrėjimą ir lankstumą.

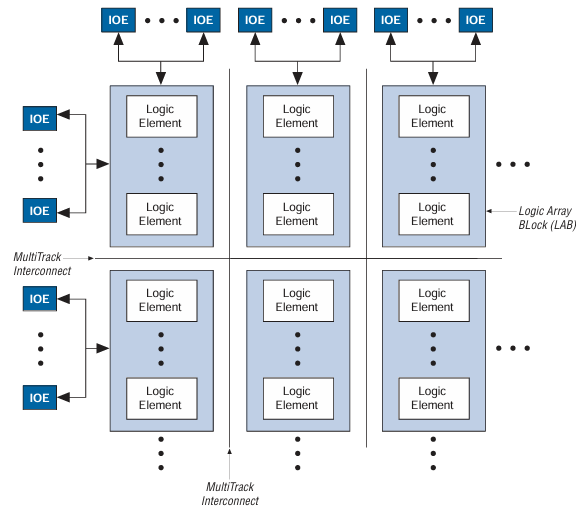

EPM570F256C5 BLOCK DIAGRAMA

„EPM570F256C5“ blokinė schema rodo struktūrizuotą išdėstymą, būdingą CPLD (sudėtingam programuojamam loginiam įrenginiui) architektūrai iš „Intel's Max® II“ šeimos.Diagramos šerdyje yra keli loginio masyvo blokai (laboratorijos), kurių kiekvienas sudarytas iš kelių loginių elementų (LES), sukrautų vertikaliai.Šie loginiai elementai yra pastato vienetai, atliekantys logines operacijas, tokias kaip ir arba, arba, „XOR“, ir „Flip-Flops“ saugojimui.

Aplink laboratorijas yra IOE (įvesties/išvesties elementai), išdėstyti išilgai viršaus, kairės ir apatinės kraštų.Šie IOE valdo ryšį tarp vidinės logikos ir išorinių prietaiso kaiščių.Kiekviena IO yra susieta per daugialypius sujungimus, kurie leidžia signalus keliauti per CPLD ir sujungti bet kurį loginį elementą su kitais arba su įvesties/išvesties kaiščiais.Ši lanksti maršrutų sistema yra raktas į įgalinant pasirinktines logines funkcijas, kurios programuoja į įrenginį.

EPM570F256C5 specifikacijos

Tipas	Parametras
Gamintojas	Altera/intel
Serija	MAX® II
Pakuotė	Dėklas
Dalies būsena	Aktyvus
Programuojamas tipas	Programuojamoje sistemoje
Vėlavimo laikas TPD (1) MAX	5.4 ns
Įtampos tiekimas - vidinis	2,5 V, 3,3 V.
Loginių elementų/blokų skaičius	570
Makrokelinių skaičius	440
I/O skaičius	160
Darbinė temperatūra	0 ° C ~ 85 ° C (TJ)
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	256-bga
Tiekėjo įrenginių paketas	256-fBGA (17x17)
Bazinis produkto numeris	EPM570

EPM570F256C5 programos

Dirbtinio intelekto (AI) sistemos

„EPM570F256C5“ dažnai naudojamas kaip valdymo tiltas AI aparatūros platformose, tvarkant laiką, koordinavimą ir periferinį ryšį.Tai suteikia klijų logiką, padedančią sinchronizuoti duomenų srautus tarp apdorojimo blokų ir atminties modulių AI išvadų varikliuose ir greitintuvuose.

5G ryšio infrastruktūra

5G bazinėse stotyse ir tinklo aparatinėje įrangoje šis CPLD padeda įgyvendinti pasirinktines logines funkcijas didelės spartos signalo maršruto nustatymui ir protokolo valdymui.Dėl momentinių galimybių ir mažos galios naudojimo jis puikiai tinka kraštų apdorojimui ir kritinei aplinkai latencijai.

Debesų kompiuterijos aparatinė įranga

EPM570F256C5 yra naudojamas serverių ir debesų sistemose valdant energijos seką, šiluminį stebėjimą, plokštės valdymo funkcijas ir saugius įkrovos mechanizmus.Jo nestabilus pobūdis užtikrina, kad sistemos logika iškart pasiekiama per valdžios ciklus.

Belaidžio ryšio įrenginiai

Jis veikia kaip protokolo vertėjas arba valdymo modulis belaidžiuose maršrutizatoriuose ir signalo kartotuvuose, kur reikalinga pasirinktinė skaitmeninė logika, kad būtų galima paremti įvairius sąsajos standartus ir signalo tvarkymą.

Pramonės automatizavimas ir valdymo sistemos

EPM570F256C5 palaiko valdymo ir jutiklio sąsajas PLC, variklių valdikliuose ir gamyklos automatikos moduliuose.Dėl tvirtos „Flash“ pagrindu sukurtos logikos ir IPT funkcijos leidžia lengvai atnaujinti lauką, nepašalinant aparatūros.

Daiktų interneto (IoT) prietaisai

Dėl ypač mažo maitinimo režimo režimo ir mažas pėdsakas jis puikiai tinka kompaktiškiems, akumuliatoriams valdomiems IoT įrenginiams.Tai palaiko logines užduotis, tokias kaip duomenų filtravimas, būsenos stebėjimas ir jungiamumo sujungimas išmaniųjų namų ar aplinkos jutikliuose.

Medicinos prietaisai

Rasta diagnostikos instrumentuose ir stebėjimo įrangoje, EPM570F256C5 kontroliuoja laiką, mėginių ėmimo operacijas ir įrenginio sąsajas.Jo patikimumas ir „Flash“ pagrįsta logika tinka kritinei medicininei aplinkai, kur reikia tikslumo ir tiesioginio paleidimo.

EPM570F256C5 Panašios dalys

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 programavimo veiksmai

1. Įdiekite „Quartus II“ programinę įrangą: Įdiekite „Quartus II“ programinę įrangą iš oficialios „Intel“ svetainės.Įsitikinkite, kad pasirinksite versiją, suderinamą su „Max II“ serija ir savo operacine sistema.Šis įrankis bus naudojamas projektuoti logiką, sudaryti jūsų projektą ir užprogramuoti EPM570F256C5 įrenginį.

2. Sukurkite naują projektą : Atidarykite „Quartus II“ ir sukurkite naują projektą, nurodydami projekto katalogą, pavadinimą ir aukščiausio lygio dizaino failą.Pasirinkdami įrenginį, pasirinkite EPM570F256C5, kad atitiktumėte tikslinį CPLD jūsų programavimą.

3. Įveskite dizainą (schema ar DTL): Sukurkite savo skaitmeninę logiką naudodami schemines schemas arba DTL kodą (VHDL/Verilog).Paskirkite teisingas PIN vietas pagal savo PCB schemą, kad užtikrintumėte teisingą signalo nukreipimą į įrenginio I/O.

4. Sudarykite dizainą: Vykdykite visą projekto rinkinį.Šis žingsnis patikrina projektavimo klaidas, sintezuoja logiką ir generuoja programavimo failus, būtent .POF failą (programuotojo objekto failą), kurio reikia CPLD sukonfigūruoti.

5. Nustatykite programavimo aparatinę įrangą: Prijunkite savo „USB-Blaster“ programuotoją prie kompiuterio ir tikslinės plokštės JTAG sąsajos.Patvirtinkite, kad TDI, TDO, TCK ir TMS jungtys yra tikslios ir kad tinkami įtampos lygiai ir ištraukimo rezistoriai taikomi pagal „Intel“ JTAG specifikacijas.

6. Konfigūruokite programuotoją kvarte: Paleiskite programuotojo įrankį iš „Quartus“.Spustelėkite „Aparatūros sąranka“ ir pasirinkite prijungtą USB-Blaster.Pridėkite anksčiau sugeneruotą .POF failą prie programavimo lango ir įsitikinkite, kad „EPM570F256C5“ įrenginys yra teisingai atpažįstamas.

7. Programuokite įrenginį: Pažymėkite langelį šalia išvardyto EPM570F256C5 įrenginio ir spustelėkite Pradėti pradėti programavimą.Stebėkite progreso juostą ir baigę patvirtinkite, kad pasirodo „sėkmingas“ pranešimas, nurodantis CPLD dabar teisingai sukonfigūruotas.

8. Patikrinkite ir derinkite (neprivaloma): Pasirinktinai galite atlikti JTAG grandinės testą, kad patikrintumėte įrenginio ryšį arba naudotumėte „SignalTAP“ logikos analizatoriaus funkcijas, skirtas jūsų dizaino derinimui, padedant patvirtinti teisingą funkcionalumą po programavimo.

EPM570F256C5 Privalumai

Mažos energijos suvartojimas

„EPM570F256C5“ siūlo ypač mažą budėjimo režimo srovę (iki 25 µA), todėl jis yra efektyvesnis nei daugelis kitų CPLD.Tai yra didelis privalumas akumuliatoriuose varomose ir visada įjungtose sistemose, kuriose reikia taupyti energiją.

Momentinis funkcija

Dėl savo nestabilios „Flash“ pagrįstos architektūros, ši CPLD akimirksniu padidina nereikalaujant išorinės konfigūracijos ROM.Tai drastiškai sumažina sistemos paleidimo laiką, ypač svarbų saugos srityje.

Aukštas I/O skaičius

Turėdamas iki 160 programuojamų I/O kaiščių, „EPM570F256C5“ suteikia daugiau sąsajų parinkčių nei daugelis kitų savo klasės įrenginių, palaikančių sudėtingus ryšio poreikius nereikalaujant papildomų komponentų.

Greitaeigis našumas

Jis suteikia greitą logikos vykdymą naudojant veikimo dažnius iki 304 MHz ir tipišką sklidimo uždelsimą-apie 5,4 ns, pralenkdamas palyginamus CPLDS, tokiose kaip laiko tarpas, pavyzdžiui, ryšiai ir signalo valdymas.

Sistemos programavimas (IPT)

Įrenginį galima užprogramuoti arba perprogramuoti tiesiai ant plokštės, naudojant JTAG, leidžiant greitai tobulinti, nuotolinius atnaujinimus ir lauko priežiūrą, nenuimant įrenginio.

Vartotojo „Flash“ atmintis (UFM)

„EPM570F256C5“ apima 8 kbitus įterptą neaktyvią atmintį vartotojui apibrėžtiems duomenims, tokiems kaip kalibravimo parametrai ar šifravimo klavišai, siūlantys daugiau dizaino lankstumo ir duomenų saugojimo nei daugelis kitų CPLD.

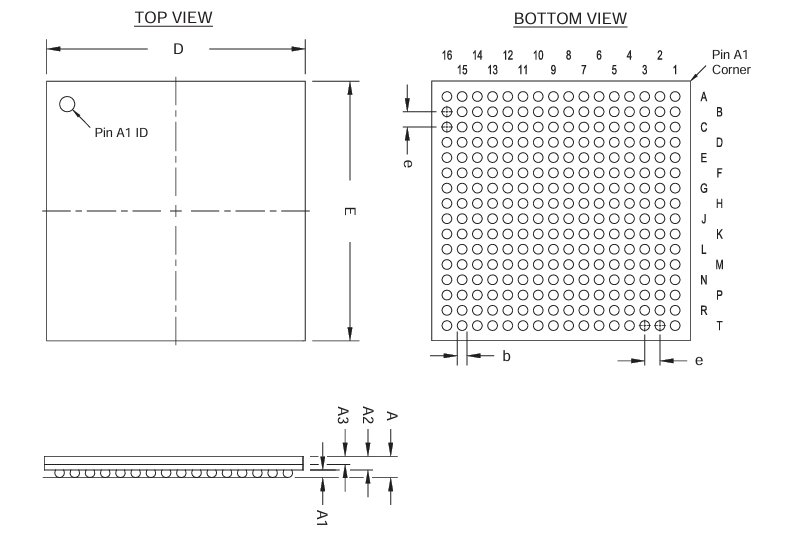

EPM570F256C5 Pakuotės matmenys

Pakuotės matmenys

	Milimetrai
	Min.	Nom.	Maks.
A	-	-	2.20
A1	0,30	-	-
A2	-	-	1,80
A3	0,70 nuoroda
D	17.00 BSC
E	17.00 BSC
b	0,50	0,60	0,70
e	1,00 BSC

Paketo kontūras

EPM570F256C5 gamintojas

EPM570F256C5 gamina „Intel Corporation“ , viena iš pirmaujančių pasaulyje puslaidininkių kompanijų.Po to, kai 2015 m. Įsigijo „Intel“ „Altera“, „EPM570F256C5“ iš pradžių „Altera's Max® II CPLD“ šeimos dalis nuo to laiko buvo parengta, palaikoma ir platinama pagal „Intel“ prekės ženklą.„Intel“ ir toliau užtikrina aukštos kokybės gamybos standartus, ilgalaikį prieinamumą ir tvirtą programinės įrangos palaikymą per savo „Quartus® Prime Design Suite“.Turėdamas didelę „Intel“ pasaulinę infrastruktūrą ir įsipareigojimą programuojamoms loginėms inovacijoms, EPM570F256C5 teikia naudos iš nuolatinių techninių išteklių, patikimų tiekimo grandinių ir integracijos į šiuolaikinius skaitmeninių sistemos projektus pramoninėse, komunikacijos ir įterptosiose programose.

Išvada

„EPM570F256C5“ yra protingas pasirinkimas žmonėms, kuriantiems elektroninius produktus, kuriems reikia greitai pradėti, taupyti galią ir veikti sklandžiai.Išjungiant jis nepraranda savo nustatymų, ir jūs galite jį perprogramuoti tiesiai ant plokštės, naudodami JTAG.Palaikant daugelį įtampos lygių ir papildomos atminties viduje, jis yra naudingas daugelyje sričių, tokių kaip AI, debesų sistemos, gamyklos valdymas ir medicinos prietaisai.Šią lustą, remiantis patikimais „Intel“ kokybės ir dizaino įrankiais, padeda projektams lengviau ir patikimesnius.Jei planuojate naują produktą, dabar yra puikus laikas pateikti didžiulį užsakymą EPM570F256C5, taigi visada turėsite juos paruošti, kai to reikia.
