EPM7128ATC100-10 programuojamo loginio lusto apžvalga

Darbas su skaitmeninėmis sistemomis dažnai reiškia, kad jums reikia lanksčios logikos, kuri gali prisitaikyti prie skirtingų signalų kelių ir valdymo užduočių.EPM7128ATC100-10 suteikia jums programuojamą loginį sprendimą, kurį galima sukonfigūruoti valdyti laiką, maršrutą ir loginį valdymą elektroninėse sistemose.Turėdami 128 makroelementus ir tūkstančius naudojamų loginių vartų, galite sukurti pasirinktines logines funkcijas kompaktiškame įrenginyje.Paviršiaus montavimo paketas lengvai telpa ant šiuolaikinių grandinių plokščių, o stabilus laikas ir lanksčios įvesties ir išvesties jungtys padeda atlikti daugybę skaitmeninio valdymo užduočių įterptosiose sistemose.

Katalogas

EPM7128ATC100-10 apžvalga

EPM7128ATC100-10 yra programuojamas loginis įrenginys, skirtas konfigūruojamoms skaitmeninio valdymo funkcijoms įgyvendinti įterptosiose elektroninėse sistemose.Įrenginyje yra 128 makroelementai ir maždaug 2500 loginių vartų, leidžiančių dizaineriams sukurti pasirinktines logines grandines, tokias kaip valdymo logika, sąsajos valdymas ir būsenos mašinos.Jo struktūra organizuoja programuojamą logiką keliuose loginių masyvų blokuose, sujungtuose per vidinį maršruto parinkimo tinklą, kuris paskirsto signalus visame įrenginyje.Veikia nuo 3 V iki 3,6 V maitinimo diapazono ir palaiko sklidimo delsą iki 10 ns, todėl galima numatyti loginį laiką.100 kontaktų TQFP paketas palaiko kompaktišką paviršinio montavimo montavimą ribotos erdvės grandinėse.

Ieškote EPM7128ATC100-10?Susisiekite su mumis norėdami sužinoti esamas atsargas, pristatymo laiką ir kainas.

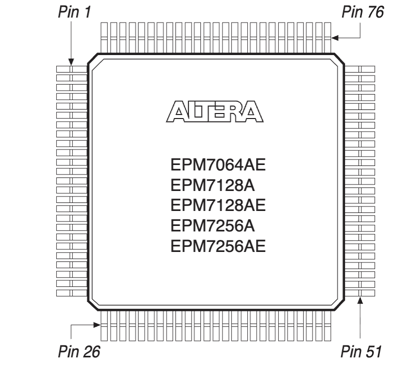

EPM7128ATC100-10 kaiščio konfigūracija

Kvadratinės pakuotės išdėstymas pristato keturių plokščių stiliaus įrenginį su metaliniais laidais, besitęsiančiais iš visų keturių korpuso pusių.Smeigtukų numeriai išdėstyti nuosekliai aplink perimetrą, pradedant 1 kaiščiu viršutiniame kairiajame kampe ir tęsiant išilgai kiekvienos pusės, kol likusiuose kraštuose pasirodys galutiniai smeigtukai.Kampiniai indikatoriai žymi pagrindinius orientacijos taškus, naudojamus teisingam įrenginio išdėstymui ant spausdintinės plokštės.Centrinėje srityje yra įrenginio identifikavimo žymos, susijusios su MAX 7000A programuojamų loginių elementų šeima.Atstumas tarp laidų ir simetriškas išdėstymas palaiko paviršinio montavimo montavimą ir leidžia kiekvienam išoriniam kaiščiui prisijungti prie signalo nukreipimo plokštėje.

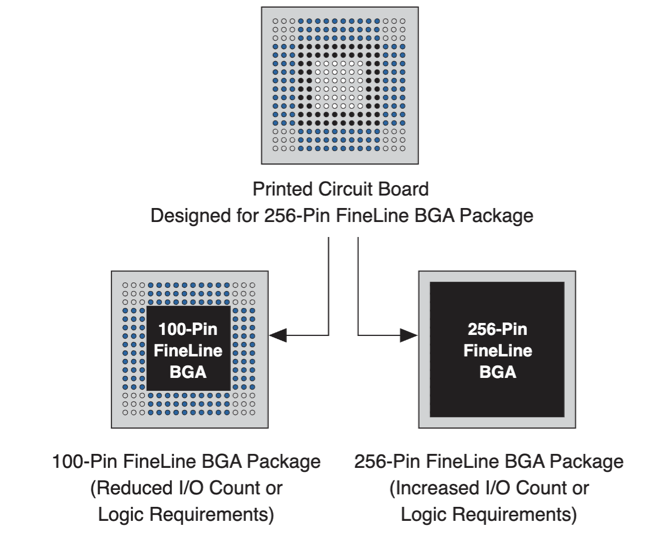

EPM7128ATC100-10 sujungimo pavyzdys

Smeigtukų išdėstymas demonstruoja bendrą spausdintinės plokštės išdėstymą, kuris palaiko kelis FineLine BGA paketų dydžius.Centrinės plokštės dizainas, iš pradžių paruoštas 256 kontaktų FineLine BGA pėdsakui, parodytas su tankiu litavimo rutulio vietų tinkleliu.Išdėstymas leidžia tame pačiame kontaktų lauke įdėti mažesnį 100 kontaktų FineLine BGA įrenginį, išlaikant suderinamus maršruto parinkimo ryšius.Išorinės rutulio pozicijos lieka nepanaudotos, kai sumontuota mažesnė pakuotė, o visa tinklelis naudojama didesniam įrenginiui.Šis išdėstymas įgalina vienos plokštės dizainą palaikyti įrenginius su skirtingais įvesties išvesties skaičiais arba loginiais reikalavimais nekeičiant PCB išdėstymo.

EPM7128ATC100-10 savybės

Programuojama logikos architektūra

Įrenginyje naudojama makroelementų pagrindu sukurta programuojama loginė struktūra, leidžianti sukonfigūruoti skaitmenines grandines po pagaminimo.Kiekviena makroelementė gali įgyvendinti kombinuotą logiką arba registruotas logines funkcijas, suteikdama dizaineriams lankstumo kuriant valdymo kelius, signalų nukreipimo logiką ir laiko grandines.Ši architektūra leidžia į vieną įrenginį integruoti kelias atskiras logines funkcijas, išlaikant nuspėjamą loginį elgesį.

Struktūriniai logikos masyvo blokai

Vidiniai loginiai ištekliai yra suskirstyti į loginio masyvo blokus, kurie sugrupuoja makroląsteles ir dalijasi maršruto ištekliais.Šis išdėstymas supaprastina vidinį signalo paskirstymą ir padeda palaikyti stabilų loginį veikimą visame įrenginyje.Signalai gali būti nukreipiami tarp blokų per vidinį sujungimo tinklą, kuris palaiko sudėtingus skaitmeninės logikos susitarimus.

Platus įvesties ir išvesties ryšys

Iki aštuoniasdešimt keturių įvesties ir išvesties kaiščių įrenginys gali prisijungti tiesiogiai naudojant kelis skaitmeninius signalus įterptojoje sistemoje.Šie kaiščiai gali būti sukonfigūruoti įvesties, išvesties arba dvikrypčiai veiklai, atsižvelgiant į dizaino reikalavimus.Šis lankstumas leidžia įrenginiui valdyti ryšį tarp procesorių, atminties įrenginių ir periferinių loginių grandinių.

Greitas loginis atsakas

Įrenginys palaiko iki dešimties nanosekundžių sklidimo delsą, todėl galima reaguojanti skaitmeninės logikos elgsena.Šis laiko nustatymo efektyvumas palaiko valdymo funkcijas, kurioms reikalingas nuoseklus signalo perjungimas ir patikimas sinchronizavimas su kitais skaitmeniniais sistemos komponentais.

Elektra perprogramuojama logika

Konfigūracija saugoma naudojant elektra ištrinamą programuojamą technologiją, kuri leidžia atnaujinti įrenginio logiką pasikeitus sistemos reikalavimams.Dizaineriai gali modifikuoti skaitmeninę logiką kurdami arba prižiūrėdami sistemą nekeisdami aparatinės įrangos komponento.

Žemos įtampos veikimas

Veikimas tiekimo diapazone nuo trijų voltų iki trijų taškų šešių voltų leidžia įrenginiui integruotis su daugeliu šiuolaikinių skaitmeninių sistemų.Šis įtampos diapazonas palaiko stabilius loginius lygius, kartu išlaikant suderinamumą su įprastais skaitmeninės sąsajos standartais.

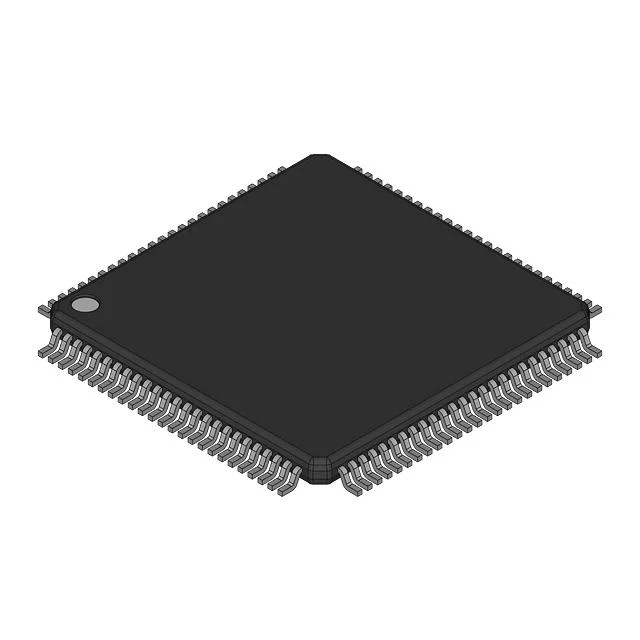

Kompaktiškas paviršinio montavimo paketas

Įrenginys tiekiamas šimto kontaktų plonoje keturių plokščių pakuotėje, skirtoje montuoti ant paviršiaus.Kompaktiškas pakuotės plotas padeda sutaupyti plokštės vietos ir palaiko automatizuotus gamybos procesus, naudojamus šiuolaikinėje elektroninėje gamyboje.

Integruota skaitmeninio valdymo galimybė

Programuojamos logikos, lankstaus maršruto parinkimo ir konfigūruojamų įvesties ir išvesties jungčių derinimas leidžia įrenginiui atlikti įvairias skaitmeninio valdymo užduotis.Jis gali pakeisti kelias atskiras logines grandines, išlaikant stabilų signalo elgesį visose įterptosiose elektroninėse konstrukcijose.

EPM7128ATC100-10 techninės specifikacijos

Produkto atributas	Atributo vertė
Gamintojas	„Altera“ („Intel“)
Įtampos tiekimas – vidinis	3V ~ 3,6V
Tiekėjo įrenginių paketas	100-TQFP (14x14)
Serija	MAX® 7000A
Programuojamas tipas	EE PLD
Pakuotė / Dėklas	100-TQFP
Paketas	Masinis
Darbinė temperatūra	0°C ~ 70°C (TA)
Makroelementų skaičius	128
Loginių elementų/blokų skaičius	8
I/O skaičius	84
Vartų skaičius	2500
Montavimo tipas	Paviršinis montavimas
Vėlavimo laikas tpd(1) Maks	10 ns
Bazinis gaminio numeris	EPM7128
RoHs būsena	RoHS neatitinka
Drėgmės jautrumo lygis (MSL)	3 (168 valandos)
REACH būsena	REACH Neturi įtakos
ECCN	99 EAR
HTSUS	8542.39.0001

EPM7128ATC100-10 įrenginio bloko schema

Diagrama iliustruoja vidinę loginę architektūrą, kurią naudoja MAX 7000A CPLD įrenginiai, tokie kaip EPM7128ATC100-10.Struktūra suskirstyta į kelis loginius masyvo blokus, pažymėtus LAB A, LAB B, LAB C ir LAB D, kurių kiekviename yra makroląstelių grupės, įgyvendinančios programuojamas logines funkcijas.Šie makroelementai palaiko kombinuotą logiką ir registruotas logines operacijas įrenginyje.Loginiai masyvo blokai yra sujungti per centrinį programuojamą sujungimo masyvą, kuris nukreipia signalus tarp loginių sekcijų.Kiekvienas loginio masyvo blokas jungiasi prie I O valdymo bloko, kuris valdo įrenginio įvesties ir išvesties kaiščius.Visuotiniai valdymo signalai, įskaitant laikrodžio įvestis, išėjimo įjungimo signalus ir visuotinius aiškius įėjimus, patenka iš architektūros viršaus ir paskirsto valdymo signalus vidinėje loginėje struktūroje, kad koordinuotų įrenginio veikimą.

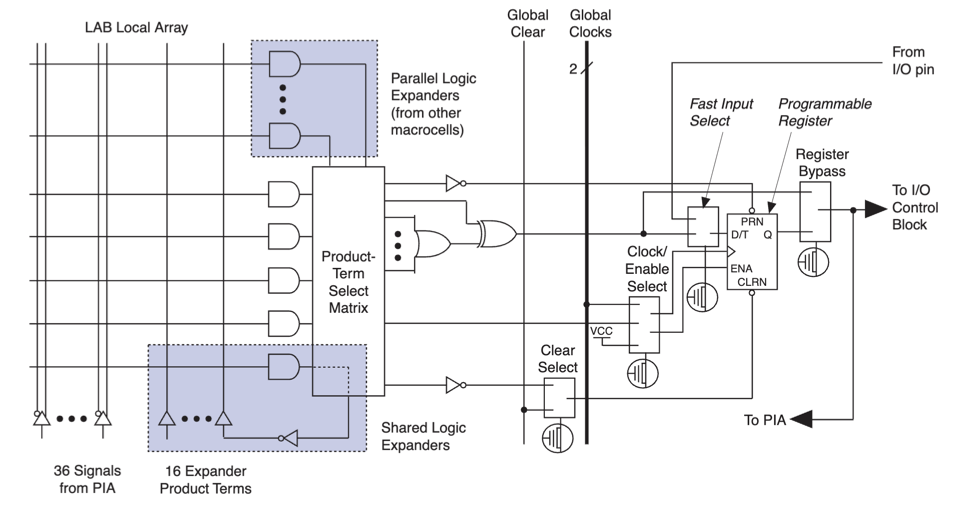

EPM7128ATC100-10 makroelementas

Loginiai signalai į makroląstelę patenka iš programuojamo sujungimo masyvo per trisdešimt šešias maršruto linijas, prijungtas prie LAB vietinio masyvo.Produkto terminų pasirinkimo matrica sujungia šiuos signalus su iki šešiolikos plėtinio produkto terminų, kad sukurtų programuojamas logines funkcijas.Lygiagretūs loginiai plėtikliai leidžia papildomus terminus iš gretimų makroelementų, o bendri loginiai plėtikliai paskirsto papildomus produkto terminus loginio masyvo bloke, kad padidintų loginį pajėgumą.Išvesties keliai maitina programuojamą registrą, kuris veikia su visuotiniu laikrodžiu ir aiškiomis valdymo linijomis, leidžiančiomis registruotą arba tiesioginę kombinuotą išvestį.Greitas įvesties pasirinkimo kelias priima signalus iš išorinio I O kaiščio, o registro apėjimo kelias leidžia perduoti signalą be laikrodinės saugyklos.Galutiniai išvesties signalai nukreipiami į I O valdymo bloką, skirtą išoriniams kaiščiams, arba atgal į programuojamą jungčių masyvą, kad būtų galima nukreipti vidinį signalą.

EPM7128ATC100-10 pritaikymas

Įterptosios sistemos valdymo logika

Tokie programuojami loginiai įrenginiai, kaip šis, dažnai naudojami individualiai valdymo logikai įdiegti įterptosiose sistemose.Jis gali koordinuoti laiko ryšius tarp procesorių, jutiklių ir ryšio įrenginių, išlaikant stabilų signalo srautą visoje sistemoje.

Pramonės automatikos valdikliai

Automatikos įrangai dažnai reikia specialios logikos, kad būtų galima valdyti jutiklius, reles ir pavaros signalus.Įrenginys gali būti užprogramuotas valdyti valdymo sekas, saugos patikras ir signalų nukreipimo užduotis, naudojamas automatizuotose mašinose ir stebėjimo sistemose.

Telekomunikacijų sąsajos logika

Ryšio įranga naudoja programuojamą logiką signalo nukreipimui tarp procesorių ir sąsajos grandinių valdyti.Įrenginys gali palaikyti skaitmeninį perjungimą, protokolų tvarkymą ir signalo kondicionavimą, kurie padeda palaikyti patikimą ryšį tarp sistemos komponentų.

Buitinės elektronikos valdymo grandinės

Skaitmeniniai plataus vartojimo produktai dažnai remiasi kompaktiškais loginiais įrenginiais, kad koordinuotų vidines operacijas.Įrenginys gali valdyti laiką, įvesties apdorojimą ir signalų valdymą elektroniniuose gaminiuose, tokiuose kaip daugialypės terpės įranga, namų elektronika ir išoriniai įrenginiai.

Skaitmeninio signalo nukreipimas ir sąsajos valdymas

Sistemoms, kurios jungia kelis skaitmeninius posistemius, reikalingas kontroliuojamas signalo nukreipimas tarp komponentų.Programuojama logikos struktūra leidžia dizaineriams sukurti pritaikytą maršruto parinkimo logiką, kuri nukreipia signalus tarp atminties, procesorių ir išorinių sąsajų.

Valstybės mašinos įgyvendinimas

Daugelis elektroninių sistemų naudoja būsenos mašinas, kad valdytų veiklos sekas.Įrenginys gali įgyvendinti šias būsenos valdymo struktūras naudodamas programuojamus loginius kelius, kurie reaguoja į įvesties sąlygas ir laiko įvykius.

Atskiros logikos komponentų pakeitimas

Keli atskiri loginiai vartai ir valdymo grandinės dažnai gali būti sujungti į vieną programuojamą įrenginį.Šis metodas sumažina plokštės sudėtingumą ir leidžia koreguoti logiką atnaujinant konfigūraciją, kai pasikeičia sistemos reikalavimai.

EPM7128ATC100-10 privalumai ir trūkumai

Privalumai

• Lanksti programuojama logika leidžia dizaineriams įdiegti pasirinktines skaitmenines grandines

• Greitesnis kūrimo ciklas, palyginti su fiksuotais loginiais įrenginiais

• Kompaktiškas kelių loginių funkcijų integravimas viename įrenginyje

• Patikimas veikimas su santykinai mažu sklidimo vėlavimu atliekant valdymo logikos užduotis

• Palaiko kelias įvesties ir išvesties jungtis per 84 I/O kaiščius

• Perprogramuojama architektūra leidžia atnaujinti dizainą kūrimo metu

• Tinka pakeisti keletą atskirų loginių IC įterptosiose sistemose

Trūkumai

• Mažesnis loginis tankis, palyginti su šiuolaikiniais FPGA įrenginiais

• Riboti vidiniai ištekliai, palyginti su naujesnėmis programuojamomis logikos šeimomis

• Ribotas darbinės temperatūros diapazonas, palyginti su pramoniniais įrenginiais

• RoHS neatitinkanti versija gali apriboti naudojimą kai kuriose šiuolaikinėse aplinkosaugos atitikties konstrukcijose

EPM7128ATC100-10 Alternatyvos

Dalies numeris	Gamintojas	Pagrindinės savybės	Naudokite atvejį / pastabas
EPM7128ATC100-12F	Altera	MAX 7000A šeimos CPLD su 128 makroelementais ir maždaug 2500 loginių vartų.Naudoja elektra ištrinamą programuojamą logikos technologiją ir 100 kontaktų TQFP paketą su daugybe programuojamų I/O jungčių.	Naudojama skaitmeninei valdymo logikai, magistralės sąsajos logikai ir sistemos klijų logikai, kai viename programuojamame įrenginyje turi būti įdiegtos kelios skaitmeninės funkcijos.
EPM7128ATC100-6	Altera	Didesnės spartos klasės CPLD iš MAX 7000A architektūros.Suteikia programuojamus makroelementus, vidinius maršruto išteklius ir lanksčius skaitmeninius įvesties ir išvesties kaiščius.	Tinka laikui jautriai skaitmeninei logikai, sąsajų valdymui ir įterptoms valdymo sistemoms, kurioms reikalingas greitesnis loginis atsakas.
EPM7128ATC144-10	Altera	CPLD įrenginys, kuriame naudojama MAX 7000A architektūra su nepastoviąja konfigūracijos atmintimi ir didesniu paketu, kuris palaiko daugiau I/O jungčių skaitmeninei sistemai integruoti.	Įprasta pramoninėse valdymo plokštėse, ryšio aparatinėje įrangoje ir programuojamose loginio valdymo užduotyse, kur reikia tvarkyti papildomus išorinius signalus.

Apie „Altera“ („Intel“)

„Altera“ buvo puslaidininkių įmonė, žinoma kaip programuojamų loginių įrenginių, naudojamų skaitmeninėse sistemose ir įterptojoje elektronikoje, kūrimu.Įmonė specializuojasi lauke programuojamų vartų matricose ir sudėtinguose programuojamuose loginiuose įrenginiuose, kurie leidžia dizaineriams įdiegti pasirinktines skaitmenines grandines viename komponente.Jos gaminių grupės buvo plačiai naudojamos ryšių įrangoje, skaičiavimo platformose, pramoninėse valdymo sistemose ir buitinėje elektronikoje.2015 m. įmonė tapo „Intel“ dalimi, kurios programuojamos logikos technologijos toliau vystomos ir integruojamos į duomenų centrus, tinklus ir įterptąsias skaičiavimo platformas.

Išvada

EPM7128ATC100-10 yra programuojamas loginis įrenginys, skirtas atlikti konfigūruojamas skaitmeninio valdymo užduotis elektroninėse sistemose.Jis sujungia 128 makroelementus ir vidinę maršruto parinkimo struktūrą, leidžiančią sukurti pasirinktines logines funkcijas vienoje kompaktiškoje lustoje.Įrenginys organizuoja savo loginius išteklius per loginius masyvo blokus, kurie jungiasi per programuojamą maršruto parinkimo tinklą.Jo kaiščio konfigūracija ir kompaktiškas TQFP paketas palaiko paviršinio tvirtinimo konstrukcijas, naudojamas šiuolaikinėse grandinių plokštėse.Galite naudoti šį įrenginį signalų nukreipimui, loginei sekai ir valdymo funkcijoms valdyti daugelyje skaitmeninių programų.Šis lankstumas padeda supaprastinti grandinės dizainą, išlaikant sistemos elgesį nuspėjamą.
