EPM7160ELC84-15: Duomenų lapas, funkcijos, PINOUT, programavimas ir programos

Šis vadovas yra apie „EPM7160ELC84-15“-specialų lustą, padedantį sukurti pasirinktines skaitmeninės logikos grandines.Galite jį užprogramuoti naudodami JTAG ryšį ir netgi atnaujinkite jį, kol jis jau įdiegtas jūsų sistemoje.Jame taip pat yra saugumo funkcijų, skirtų apsaugoti jūsų dizainą.Šis straipsnis paaiškina viską apie lustą, įskaitant jo PIN išdėstymą, funkcijas, naudojimą ir kaip ją užprogramuoti.Nesvarbu, ar dirbate prie mašinų, automobilių ar tinklo įrangos, šis vadovas padeda suprasti, kodėl ši lustas yra naudingas.

Katalogas

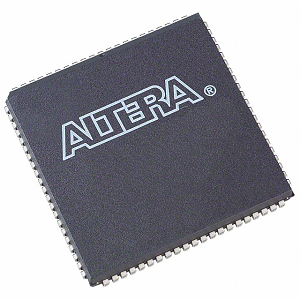

EPM7160ELC84-15 apžvalga

EPM7160ELC84-15 yra „Intel“ „Max 7000 CPLDS“ serijos dalis, kurioje naudojama pažangi „Altera“ antrosios kartos max architektūra.Šie įrenginiai, pagaminti iš aukščiausios klasės CMOS technologijos, yra pritaikyti didelio tankio ir didelio našumo skaitmeninės loginės grandinės diegimui.Šis modelis pasižymi 160 makrokolelių ir suteikia maždaug 3200 naudojamų vartų, patenkinančių sudėtingų skaitmeninių sistemų poreikius.Jis veikia su 5 V tiekimu, o tipiškas delsimas-15 ns, leidžiantis priešpriešinį greitį iki 175,4 MHz, užtikrinant greito signalo apdorojimo ir efektyvaus sistemos veikimą.Šis CPLD palaiko tiek sistemą, tiek perprogramavimą per integruotą JTAG sąsają, kuri atitinka IEEE STD.1149.1, Lankstumo ir lengvumo atnaujinimų pagerinimas po diegimo.Tai taip pat siūlo saugumo bitų funkciją, kuria siekiama išvengti neteisėto konfigūracijos duomenų kopijavimo - vertingo intelektinės nuosavybės apsaugos papildymo.

Jei norite užsitikrinti viską, ko jums reikia jūsų verslui, dabar yra puikus laikas su mumis pateikti masinį užsakymą.Mes esame pasirengę padėti sutaupyti laiko, sumažinti išlaidas ir gauti būtent tai, ko jums reikia.

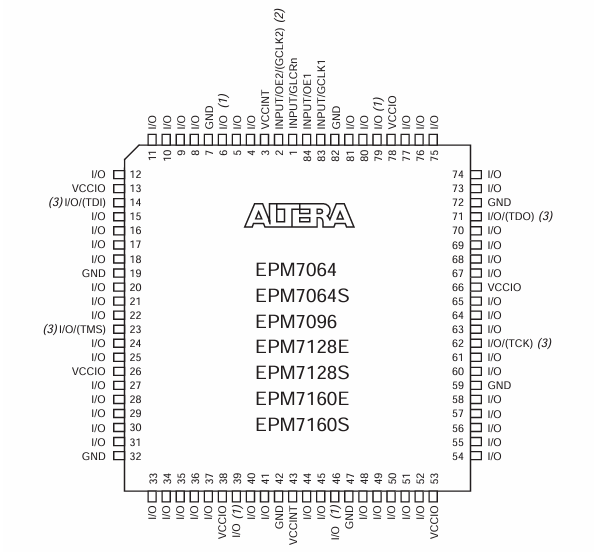

EPM7160ELC84-15 PINOUT diagrama

„Pinout“ diagrama EPM7160ELC84-15 Įrenginys iliustruoja savo 84 kaiščių fizinį išdėstymą ir funkcionalumą PLCC (plastikinio švino lustų nešiklio) pakete.Diagrama rodo kvadratinę konfigūraciją, kurioje kiekvienam kaiščiui priskiriama konkreti etiketė, nurodanti jos funkciją, pavyzdžiui, I/o (įvestis/išvestis), GND (žemė), arba VCCIO (Tiekimo įtampa I/O).Kaiščiai pažymėti kaip I/o Atspindėkite konfigūruojamus skaitmeninius įvesties arba išvesties linijas, kurios naudojamos sąsajai su kitais grandinės įrenginiais. VCCIO kaiščiai tiekia įtampą I/O bankai, ir GND Smeigtukai pateikia žemės nuorodą.Specialūs funkcijų kaiščiai apima TdiAr TdoAr TMS, ir TCK, kurie naudojami Jtag Programavimas ir ribų nuskaitymo testavimas.Be to, PINS kaip Input1/CLK1 ir Input2/CLK2 yra nurodyti laikrodžio arba valdymo signalo įvesties vidiniam logikos laiko nustatymui.

EPM7160ELC84-15 CAD modeliai

EPM7160ELC84-15 simbolis

EPM7160ELC84-15 pėdsakas

EPM7160ELC84-15 3D modelis

EPM7160ELC84-15 funkcijos

• Didelio tankio logika: „EPM7160ELC84-15“ siūlo 160 makrokolelių ir maždaug 3200 naudojamų vartų, todėl jis yra labai tinkamas sudėtingam skaitmeniniam dizainui.Šis tankis leidžia integruoti kelias funkcijas į vieną įrenginį, palengvinant kompaktiškesnius ir efektyvesnius grandinės dizainus.

• Greitas pasirodymas: Kai maksimalus sklidimo uždelsimas yra 15 ns ir gebėjimas palaikyti veikimo dažnius iki 100 MHz, šis CPLD užtikrina greitą signalo apdorojimą ir greitą veikimą, kad būtų galima pritaikyti laiką.

• Sistemos programavimas (IPT): Su įmontuota IEEE std.1149.1 (JTAG) sąsaja, įrenginys palaiko sistemos programavimą.Ši galimybė leidžia įrenginiui užprogramuoti ir perprogramuoti po įdiegimo, užtikrinant lankstumą atnaujinimams ir funkcionalumo pakeitimams, nereikalaujant fizinio pakeitimo.

• „Multivolt ™ I/O“ sąsaja : „MultiVolt I/O“ sąsaja palaiko įvairias veikimo įtampas, todėl CPLD suderinama su 5,0 V, 3,3 V ir 2,5 V logikos lygiais.Ši funkcija leidžia įrenginiui naudoti mišrių įtampos sistemose, padidindama jo pritaikomumą skirtingoms elektroninėms aplinkoms.

• Lanksčia I/O konfigūracija: Tai pateikia 64 programuojamus I/O kaiščius, kurie siūlo universalias sąsajos parinktis.Šis lankstumas yra svarbus programoms, reikalaujančioms įvairių įvesties/išvesties konfigūracijų, palaikančių platų ryšį ir funkcionalumą.

• EEPROM pagrįsta atmintis: Naudojant „EEPROM“ technologiją konfigūracijos saugojimui, CPLD galima perprogramuoti iki 100 kartų.Ši nestabili atmintis užtikrina, kad įrenginys išlaiko savo konfigūraciją net ir po maitinimo ciklų, kad būtų patikimumas ir techninė priežiūra.

• Saugumo funkcijos: Įrenginyje yra saugumo bitas, neleidžiantis neteisėtai prieiti prie užprogramuotos logikos, apsaugoti intelektinę nuosavybę ir užkirsti kelią klastojimui, kuris yra tinkamas pritaikymui saugumui jautrioje aplinkoje.

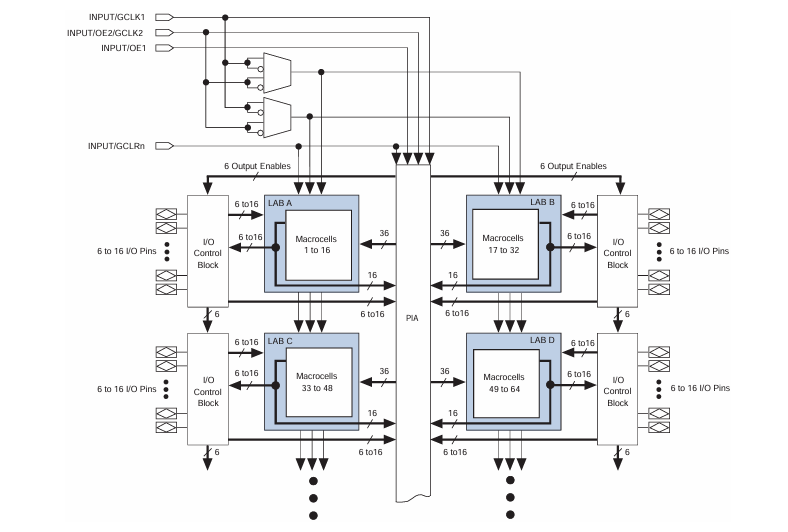

EPM7160ELC84-15 BLOCK DIAGRAMA

Bloko diagrama EPM7160ELC84-15, žymi gerai struktūruotą vidinę architektūrą, sudarytą iš keturių Logikos masyvo blokai (laboratorijos) Pažymėta AAr BAr C, ir D.Kiekvienoje laboratorijoje yra 16 makrokelinių, iš viso 64 Makrokeliacijos, kurie yra loginių funkcijų kūrimo pastatai.Šios makroelencijos gali įdiegti kombinuotą ar registruotą logiką, naudodami programuojamus sujungimus ir valdymo signalus.Centre, Programuojamas sujungimo masyvas (PIA) tarnauja kaip ryšio stuburas, įgalinantis lanksčią signalų maršrutą tarp Laboratorijos ir I/o Smeigtukai.Kiekviena laboratorija jungiasi prie PIA su 36 įvesties linijomis ir 16 išvesties linijų, užtikrinant aukštą loginio sujungimo laipsnį.Aplink periferiją, I/O valdymo blokai Tvarkykite įvesties ir išvesties signalus, siūlydami nuo 6 iki 16 I/O kaiščius iš vienos pusės, o tai tiesiogiai sujungia su išorine sistema.Tai taip pat rodo globalius valdymo signalus, tokius kaip laikrodis (GCLK1, GCLK2), išvesties įjungimas (OE1) ir „Clear“ (GCLRN), paskirstytas visoms laboratorijoms sinchronizuotai ir centralizuotai loginei valdymui.Šiuos signalus galima nukreipti per multiplekserius, kad būtų užtikrintas dizaino lankstumas ir efektyvumas.

EPM7160ELC84-15 specifikacijos

Tipas	Parametras
Gamintojas	Altera/intel
Serija	MAX® 7000
Pakuotė	Vamzdis
Dalies būsena	Pasenęs
Programuojamas tipas	Ee pld
Vėlavimo laikas TPD (1) MAX	15 ns
Įtampos tiekimas - vidinis	4,75 V ~ 5,25 V.
Loginių elementų/blokų skaičius	10
Makrokelinių skaičius	160
Vartų skaičius	3200
I/O skaičius	64
Darbinė temperatūra	0 ° C ~ 70 ° C (TA)
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	84-LCC („J-Lead“)
Tiekėjo įrenginių paketas	84-PLCC (29.31x29.31)
Bazinis produkto numeris	EPM7160

EPM7160ELC84-15 programos

Pramoninė automatika

Pramoninėje automatikoje EPM7160ELC84-15 yra naudojamas programuojamų loginių valdiklių (PLC), variklio valdiklių ir jutiklių sąsajoms valdyti.Dėl jo galimybės tvarkyti sudėtingas logines operacijas ir greitą I/O perjungimą, jis idealiai tinka automatizavimo užduotims, kurioms reikalingas tikslus valdymas ir laikas.

Įterptos sistemos

Šis CPLD yra naudingas įterptosiose sistemose, kuriose svarbus erdvės ir energijos efektyvumas.Jis randa programas robotikoje, daiktų interneto (IoT) įrenginiuose ir vartojimo elektronikoje, kur jos programavimas leidžia pritaikyti ir pritaikyti prie konkrečių funkcinių reikalavimų.

Telekomunikacijos

Įrenginys naudojamas telekomunikacijų įrangoje, tokioje kaip maršrutizatoriai ir jungikliai, skirti tvarkyti laiko, duomenų maršrutizavimą ir protokolo tvarkymą.Dėl greitųjų rezultatų ir gebėjimo veikti skirtingais įtampos lygiais jis yra tinkamas tinklo infrastruktūrai, reikalaujančiai patikimumo ir didelio duomenų pralaidumo.

Automobilių elektronika

Automobilių sektoriuje EPM7160ELC84-15 palaiko programas informacijos ir pramogų sistemose, kūno valdymo moduliuose ir variklių valdymo įrenginiuose.CPLD tvirtumas ir palaikymas įvairioms įvesties/išvesties įtampoms leidžia patikimai atlikti reikalaujančias automobilių aplinkos sąlygas.

Medicinos prietaisai

CPLD taip pat taikomas medicinos prietaisų technologijoje, ypač diagnostikos įrangoje ir pacientų stebėjimo sistemose.Jos saugumo ypatybės ir stabilus veikimas įvairiomis aplinkos sąlygomis užtikrina, kad ji gali saugiai ir efektyviai valdyti jautrias ir sveikatos priežiūros programas.

EPM7160ELC84-15 Panašios dalys

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Programavimo veiksmai

Programuojant EPM7160ELC84-15, CPLD iš „Intel“ „Max 7000“ serijos, apima struktūrizuotą procesą, užtikrinantį, kad įrenginys veiktų pagal specifikacijas.Čia yra šio CPLD programavimo veiksmai:

1. Dizaino įrašas: Pradėkite naudodamiesi aparatinės įrangos aprašymo kalba (HDL), tokiomis kaip VHDL ar „Verilog“, arba grafinio schemos fiksavimo įrankį, kad sukurtumėte savo skaitmeninės logikos dizainą.Šis pradinis žingsnis yra pagrindas funkcionalumui, kurį norite įgyvendinti CPLD.Panaudokite projektavimo programinę įrangą, suderinamą su „Max 7000“ serija, pavyzdžiui, „Altera's Quartus II“ arba „Max+Plus II“, kuri teikia įrankius kodavimui, kaupimui ir modeliavimui.

2. Kompiliacija ir modeliavimas: Sudėkite savo dizainą, kad HTL kodas ar schema išversti į dvejetainį formatą, kurį CPLD gali vykdyti.Šis žingsnis taip pat patikrina bet kokias sintaksės klaidas ir užtikrina, kad logika atitiktų projektavimo reikalavimus.Imituokite sudarytą dizainą, kad patvirtintumėte jo funkcionalumą.Tai apima bandymo atvejų, susijusių su dizainu, paleidimui, siekiant patikrinti jo logiką ir laiką, užtikrinant, kad jis elgsis taip, kaip tikėtasi, kol jis nebus užprogramuotas į fizinį įrenginį.

3. Programavimo aparatinės įrangos sąranka: Prijunkite EPM7160ELC84-15 prie tinkamos programavimo aparatinės įrangos.Tai gali apimti JTAG sąsajos su tokiais įrenginiais kaip „ByTeblasterMV“, „MasterBlaster“ ar „USB-Blaster“ nustatymas.Įsitikinkite, kad CPLD yra tinkamai maitinamas ir nustatytas tinkamu programavimo konfigūracijos režimu, paprastai naudojant 5,0 V maitinimo šaltinį.

4. Programavimo procesas: Atidarykite programavimo programinę įrangą (pvz., „Quartus II“ programuotoją) ir sukonfigūruokite ją atpažinti EPM7160ELC84-15 per JTAG sąsają.Į programinę įrangą įkelkite atitinkamą programavimo failą (.pof arba .SOF).Šiuose failuose yra surinkti projektavimo duomenys, reikalingi CPLD sukonfigūruoti.Vykdykite programinės įrangos programavimo komandą, kad dizainas būtų perkeltas į CPLD.Stebėkite procesą, ar nėra klaidų, ir patvirtinkite sėkmingą programavimo užbaigimą.

5. Patikrinimas: Kai programavimas bus baigtas, atlikite patikrinimo procesą, kad įsitikintumėte, jog CPLD veikia teisingai numatytoje programoje.Tai gali apimti ribinių skenavimo testų ar funkcionalumo testus faktinėje sistemoje, kurioje įgyvendinamas CPLD.Patikrinkite, ar visos funkcijos atliekamos taip, kaip suprojektuoti, ir kad įrenginys teisingai sąveikauja su kitais sistemos komponentais.

EPM7160ELC84-15 Privalumai

Ekonominis efektyvumas

„EPM7160ELC84-15“ yra ekonomiškas sprendimas, reikalingas sudėtingoms logikos galimybėms be didelės kainos etiketės, susijusios su naujesniais CPLDS ar FPGA.Tai daro patrauklumą biudžetui jautriems projektams ir švietimo ar nedidelio masto pramoninėms programoms.

Nepakankama konfigūracija

Naudodamas EEPROM technologiją, „EPM7160ELC84-15“ išlaiko užprogramuotą konfigūraciją net ir išjungus galią.Šis neskaidrumas užtikrina įrenginio patikimumą ir nuoseklumą veikiant per daugybę galios ciklų, pašalinant poreikį išoriniams ne kaupimosi atminties komponentams.

Platus veikimo įtampos diapazonas

Įrenginys palaiko platų veikimo įtampos diapazoną nuo 4,75 V iki 5,25 V, pritaikant įvairius maitinimo šaltinius ir užtikrinant suderinamumą tiek su senesniais, tiek naujesniais sistemos dizainais.Šis universalumas yra naudingas mišrių įtampos aplinkose, kai sistemos komponentai gali nebendrauti tų pačių standartinių įtampos lygių.

Patikimas našumas

Įrenginys siūlo patikimą našumą, kurio sklidimo uždelsimas yra 15 ns, ir palaikymas eksploatavimo dažniams iki 100 MHz.Tai užtikrina laiku ir efektyvų loginių operacijų apdorojimą, todėl ji yra tinkama laikui bėgant telekomunikacijų, automobilių elektronikos ir pramonės valdymo sistemų pritaikymui.

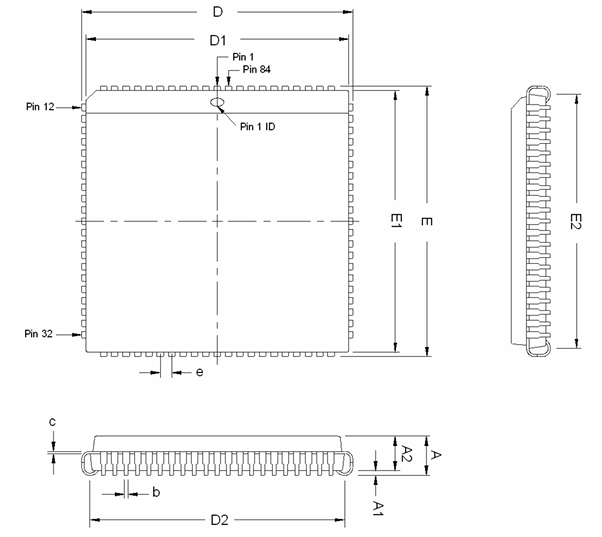

EPM7160ELC84-15 Pakuočių matmenys

Pakuotės kontūro matmenų lentelė

Simbolis	Coliai
	Min.	Nom.	Maks.
A	0,165	0,172	0,18
A1	0,02	-	-
A2	0,150 tipo
D	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
b	0,013	-	0,021
c	0,008 Tipas
e	0,050 tipo

Paketo kontūras

EPM7160ELC84-15 Gamintojas

EPM7160ELC84-15 yra pagamintas pagal „Intel Corporation“, pasaulinis puslaidininkių technologijos lyderis.Iš pradžių „Altera“ sukūrė šis CPLD tapo „Intel“ produktų portfelio dalimi po to, kai 2015 m. Įsigijo „Altera“. Nuo to laiko „Intel“ ir toliau rėmė „Max 7000“ seriją, įskaitant EPM7160ELC84-15 pagal savo programuojamų sprendimų grupę.„Intel“ valdymas užtikrina, kad įrenginiui naudos iš jų pažangių gamybos standartų, ilgalaikio patikimumo ir dokumentų palaikymo.Nors „Intel“ palikimas programuojamuose loginiuose įrenginiuose, tokiuose kaip „EPM7160ELC84-15“, ir dabar klasifikuojamas kaip pasenęs, ir toliau tarnauja senosiose sistemose ir specializuotose programose visame pasaulyje.

Išvada

EPM7160ELC84-15 yra labai pajėgus CPLD, pritaikytas inžinieriams ir sistemos dizaineriams, siekiantiems ekonomiškos logikos integracijos su lanksčiu programavimu.Jos EEPROM pagrįsta atmintis, greito sklidimo uždelsimas ir suderinamumas su keliais įtampos lygiais daro ją stiprų tinkamą įvairiai elektroninei aplinkai.Remiantis „Intel“ gamybos palikimu ir sukurtas su tokiomis funkcijomis kaip „Multivolt I/O“ ir „JTAG“ atitiktis, įrenginys ir toliau tarnauja senose ir specializuotose sistemose, nepaisant pasenimo.Nesvarbu, ar dirbate pramonės automatizavime, įterptomis programomis, ar telekomunikacijų infrastruktūra, EPM7160ELC84-15 suteikia patikimą našumą ir ilgalaikę vertę.
