EPM7256SQC208-10 VADOVAS: Funkcijos, PINOUT, Programavimas, programos ir duomenų lapas

Šis vadovas yra susijęs su „EPM7256SQC208-10“, tokio tipo programuojamu lustu, kurį pagamino „Intel“ (iš pradžių „Altera“).Jis gaunamas iš „Max® 7000S“ šeimos ir yra žinomas kaip greitas, patikimas ir lengvai programuojamas, kol jis jau yra įrenginio viduje.Šis straipsnis paaiškina, ką lustas daro, kaip ji veikia, kur naudojama, ir kodėl jis yra puikus pasirinkimas, jei jums reikia tvirto ir lankstų logikos įrenginio jūsų projektui.

Katalogas

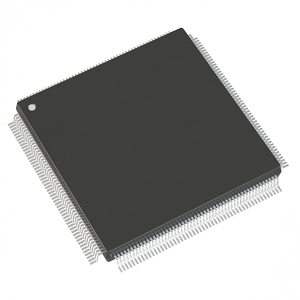

EPM7256SQC208-10 apžvalga

EPM7256SQC208-10 yra „Intel“ (buvusios „Altera“) „Max® 7000s“ šeimos dalis, aukštos kokybės CPLD asortimentas, žinomas dėl tvirtų programavimo ir logikos optimizavimo galimybių.Šis modelis gali pasigirti apie 5000 naudojamų vartų ir apima 256 makroelentelius, esančius 208 kontaktų plastikinėje keturračių plokščioje pakuotėje (PQFP).Jis veikia iki 128,2 MHz dažnio ir palaiko 5,0 V darbinę įtampą, o maksimalus sklidimo uždelsimas yra 7,5 ns, o eksploatavimo temperatūros viršutinė riba yra +70 ° C.Pagrindinė savybė yra jos programavimo sistemoje programavimas per įmontuotą IEEE STD.1149.1 JTAG sąsaja, įgalinanti dinaminę konfigūraciją.„MAX® 7000S“ įrenginiai yra pagaminti naudojant „Advanced CMOS“ technologiją, siūlančios tokias funkcijas kaip „PIN-to Pin“ logikos vėlavimai, kurie yra greiti nei 5 NS, ir priešpriešų dažnis, siekiantis iki 175,4 MHz.Šeima pristato įvairias pakuočių parinktis ir yra sukurta naudojant programuojamus „Macrocell Flip-Flops“, kurie kai kuriais atvejais prisideda prie didelių energijos taupymo būdų, palyginti su 50%.Be to, tai apima patentuotų dizainų apsaugos saugumo bitą.

Jei jūsų organizacijai reikalingas tvirtas programuojamas loginis sprendimas, EPM7256SQC208-10 yra patikimas pasirinkimas, todėl susisiekite su mumis šiandien, kad užtikrintumėte savo masinį užsakymą.

EPM7256SQC208-10 CAD modeliai

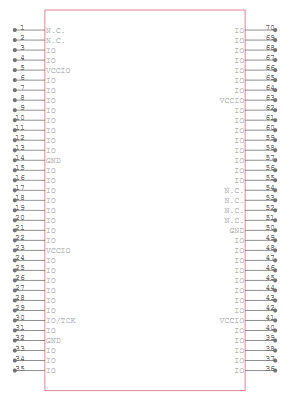

EPM7256SQC208-10 simbolis

EPM7256SQC208-10 pėdsakų

EPM7256SQC208-10 3D modelis

EPM7256SQC208-10 funkcijos

• Didelis loginis tankis: „EPM7256SQC208-10“ pateikia apie 5000 naudojamų vartų ir jame yra 256 makrokeliai.Dėl šios didelės loginės talpos jis idealiai tinka įgyvendinti sudėtingas kombinuotas grandines ir efektyvią loginę integraciją į kompaktiškus dizainus.

• Greitas pasirodymas: Kai maksimalus veikimo dažnis yra 128,2 MHz, o sklidimo uždelsimas-tik 7,5 ns, šis CPLD užtikrina greitą apdorojimo ir greito atsako laiką, tinkamą greitaeigių programų programoms.

• Sistemos programavimas (IPT): Įrengtas IEEE std.1149.1 JTAG sąsaja, įrenginys leidžia programuoti sistemoje ir testavimą nereikia fizinio pašalinimo, palengvinant iteracinį kūrimą ir atnaujinimus.

• Išplėstinė architektūra: Naudojant „Altera“ antrosios kartos maksimalią architektūrą ir pagamintą naudojant pažangias CMOS technologijas, EPM7256SQC208-10 siūlo geresnį našumą ir ilgaamžiškumą, užtikrinant patikimumą įvairiose operacinėse aplinkose.

• Galios valdymas: Įrenginyje yra programuojami energijos taupymo režimai, kurie gali sumažinti energijos suvartojimą daugiau kaip 50% už makrokolį, palaikant energiją taupančius dizainus ir pailginant akumuliatoriaus veikimo laiką nešiojamose programose.

• Saugumo funkcijos: Programuojamas saugumo bitas suteikia apsaugą nuo neteisėtos patentuotų dizainų prieigos ir kopijavimo, veiksmingai apsaugo intelektinę nuosavybę.

• Plačios darbo sąlygos: Veikimas esant 5,0 V ir gali veikti iki +70 ° C temperatūroje, šis CPLD prisitaiko prie įvairių aplinkos sąlygų, todėl jis yra tinkamas tiek pramoninėms, tiek komercinėms reikmėms.

• Lankstus I/O standartus : Palaiko „MultiVolt ™ I/O“ sąsajos operacijas, suderinamas tiek su 3,3 V, tiek 5,0 V sistemomis.Šis lankstumas leidžia sklandžiai integruoti su esama ir nauja aparatine įranga, sumažinant sistemos sudėtingumą ir išlaidas.

• Dizaino palaikymas: „EPM7256SQC208-10“ palaiko daugybė dizaino įrankių ir programavimo aparatinės įrangos parinkčių, supaprastinant kūrimo procesą ir leidžiant sutelkti dėmesį į inovacijas, o ne suderinamumo problemas.

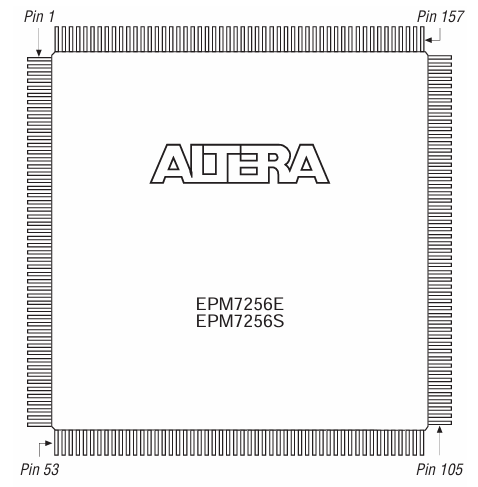

EPM7256SQC208-10 PINOUT diagrama

Šioje diagramoje parodytas „Epm7256SQC208-10“ lusto iš „Epm7256SQC208-10“ kaiščio išdėstymas.Lustas turi 208 kaiščius, išdėstytus iš visų keturių pusių kvadratinės formos.1 kaištis prasideda nuo viršutinio kairiojo kampo, o numeriai eina aplink lustą prieš laikrodžio rodyklę, kairėje pusėje iki 53 kaiščio, per apačią iki 105 kaiščio, dešinėje pusėje iki 157 kaiščio ir atgal į viršutinę dešinę.Etiketės padeda žinoti, nuo ko pradėti ir kaip teisingai sudėti lustą ant plokštės.Vardas centre „EPM7256E / EPM7256S“ reiškia, kad šis išdėstymas veikia abiem lustų versijoms.Ši diagrama yra svarbi prijungiant galią, signalus ar programavimo linijas prie lusto.

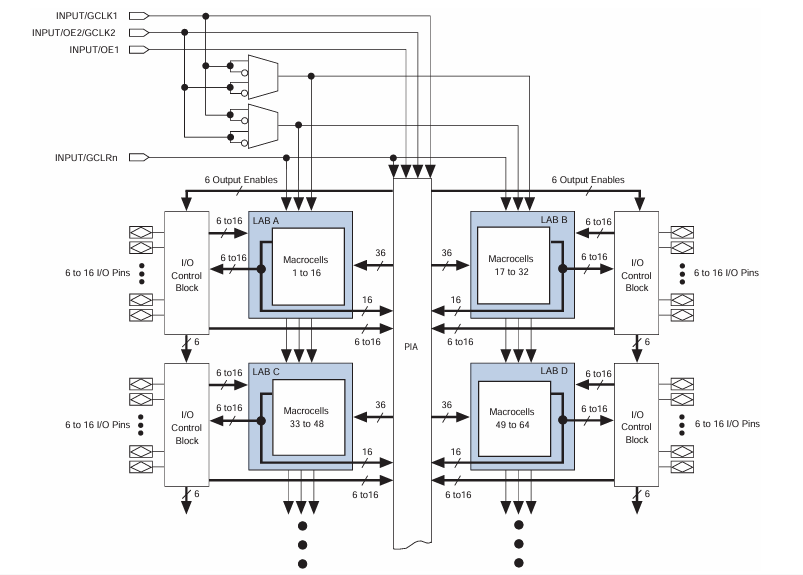

EPM7256SQC208-10 BLOCK DIAGRAM

EPM7256SQC208-10 blokinė schema parodo, kaip lustas sutvarkytas norint atlikti skaitmeninių loginių užduotis.Jis turi keturis pagrindinius loginius blokus, vadinamus laboratorijos A, B, C ir D. kiekviename bloke, kiekviename bloke yra 16 makrokulių, kurios yra pagrindinės statybos dalys, atliekančios logikos darbus.Taigi iš viso lusto viduje yra 64 makrokaleliai.Aplink šiuos loginius blokus yra I/O valdymo blokai, kurie jungia lustą prie išorinio pasaulio per įvesties ir išvesties kaiščius.Kiekvienas valdymo blokas valdo nuo 6 iki 16 kaiščių, leidžiant signalus įeiti į lustą arba iš jos, jei reikia.

Centre yra programuojamas „Interconnect“ masyvas (PIA), kuris veikia kaip greitkelių sistema, leidžianti signalus judėti tarp loginių blokų ir I/O kaiščių.Tai leidžia nukreipti duomenis bet kokiu būdu, kurio reikia jūsų dizainui.Viršuje kairėje diagramoje pavaizduotos kai kurios valdymo įvestys, tokios kaip pasaulinis laikrodis (GCLK), išvesties įjungimas (OE) ir skaidrus (GCLR).Šie signalai padeda valdyti loginių grandinių laiką ir elgesį per lustą.

EPM7256SQC208-10 specifikacijos

Tipas	Parametras
Gamintojas	Altera/intel
Serija	MAX® 7000S
Pakuotė	Dėklas
Dalies būsena	Pasenęs
Programuojamas tipas	Programuojamoje sistemoje
Vėlavimo laikas TPD (1) MAX	10 ns
Įtampos tiekimas - vidinis	4,75 V ~ 5,25 V.
Loginių elementų/blokų skaičius	16
Makrokelinių skaičius	256
Vartų skaičius	5000
I/O skaičius	164
Darbinė temperatūra	0 ° C ~ 70 ° C (TA)
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	208-BFQFP
Tiekėjo įrenginių paketas	208-PQFP (28x28)
Bazinis produkto numeris	EPM7256

EPM7256SQC208-10 programos

Pramoninė automatika

EPM7256SQC208-10 yra plačiai naudojamas pramonės automatikos sistemose.Aukštas loginis tankis ir greitas našumas įgalina sudėtingas valdymo užduotis, sklandžiai sąsajas su jutikliais ir pavara.Šis CPLD yra idealus siekiant padidinti tikslumą ir efektyvumą gamybos linijose, proceso valdymo sistemose ir robotų programose.

Telekomunikacijos

Telekomunikacijų metu šis CPLD puikiai valdo duomenų srautą ir signalo vientisumą tinkluose.Tai palaiko tokias funkcijas kaip signalo konvertavimas, maršrutizavimas ir apdorojimas jungikliuose ir maršrutizatoriuose, užtikrinant tvirtą ir efektyvią ryšio infrastruktūrą.

Automobilių sistemos

Automobilių pramonėje šis prietaisas prisideda prie tokių sistemų kaip variklių valdymo įrenginių, informacinių ir pramogų sistemų ir vairuotojo pagalbinių technologijų patikimumo ir rafinuotumo.Dėl tvirto našumo skirtingomis sąlygomis jis tinka saugai kritinėms reikmėms.

Medicinos prietaisai

EPM7256SQC208-10 tikslumas ir programavimas daro jį vertingą medicinos įrangoje, kur svarbu tiksli kontrolė ir patikimas veikimas.Jis naudojamas prietaisuose pacientų gyvybingumo stebėjimui, diagnostikos instrumentų valdymui ir apdorojimo automatizavimui.

Aviacijos ir kosmoso ir gynybos

Aviacijoje ir gynyboje EPM7256SQC208-10 yra naudojamas sistemose, kurioms reikalingas didelis patikimumo ir našumo lygis, pavyzdžiui, palydovinių ryšių, navigacijos priemonių ir karinės aparatūros kontrolės priemonės.Jos gebėjimas veikti ekstremaliomis sąlygomis yra naudingas.

Švietimo ir tyrimų institucijos

Šis CPLD taip pat populiarus švietimo aplinkoje ir tyrimų projektuose, kur jo perprogramiškumas ir lankstumas palengvina eksperimentavimą ir mokymąsi skaitmeniniame dizaine ir elektronikoje.Tai leidžia efektyviai atlikti prototipą ir išbandyti įvairius loginius dizainus.

EPM7256SQC208-10 Panašios dalys

• EPM7256erc208-12

• EPM7256SQC208-15

• EPM7256EQC160-20

EPM7256SQC208-10 Programavimo veiksmai

1. Įveskite IPT režimą

Šis pradinis žingsnis yra svarbus, nes jis pereina CPLD nuo įprasto veikimo režimo į sistemos programavimo (ISP) režimą.Tai pasiekiama siunčiant konkrečią komandą per JTAG sąsają.Šio proceso metu visi CPLD I/O kaiščiai yra trijų pavaizduoti (išjungti), kad būtų išvengta jokių trukdžių ar konfliktų su kitais grandinės komponentais.Perėjimas į IPT režimą paruošia įrenginį saugiam programavimui ir užima apie 1 milisekundę.

2. Patikrinkite ID

Kai tik IPT režime, sistema atlieka ID patikrinimą, kad įsitikintų, jog užprogramuotas teisingas įrenginys.Tai apima unikalų įrenginio silicio ID per JTAG sąsają perskaityti.Šis žingsnis yra geras norint patikrinti, ar programavimo komandos ir duomenys bus siunčiami į teisingą įrenginį, užkirsti kelią klaidingam programavimui ir galimo įrenginio pažeidimui.

3. Birių ištrynimų

Prieš užprogramuoti naujus duomenis, turimi CPLD duomenys turi būti ištrinti.Didžiausias ištrinimo žingsnis efektyviai išvalo visus programuojamus įrenginio ląsteles.Tai atliekama pereinant į ištrinimo instrukciją ir pritaikant 100 millisekundžių impulsą, kuris ištrina visą lustą.Šis žingsnis yra svarbus užtikrinti, kad jokie ankstesnių konfigūracijų likučiai netrukdytų naujam programavimui.

4. Programa

Šis žingsnis apima tikrąjį CPLD programavimą, kai į įrenginį įrašomi nauji konfigūracijos duomenys.Duomenys ir atitinkami adresai perkeliami į įrenginį per JTAG sąsają.Kiekvienai adreso ir duomenų porai reikalingas programavimo impulsas, kad duomenys būtų teisingai įrašomi į CPLD nestabilias atminties ląsteles.Šis žingsnis pakartojamas kiekvienam duomenų taškui per įrenginio atminties žemėlapį.

5. Patikrinkite

Po programavimo reikia patikrinti, ar duomenys buvo teisingai parašyti įrenginiui.Šis patikrinimo žingsnis apima užprogramuotų duomenų iš kiekvieno adreso duomenis ir palyginus juos su pradiniais įvesties duomenimis.Šis žingsnis užtikrina duomenų vientisumą ir patvirtina, kad programavimo procesas buvo sėkmingas be jokių klaidų.

6. Išeiti IPT režimą

Paskutinis programavimo proceso žingsnis yra išeiti iš IPT režimo ir grąžinti CPLD į įprastą eksploatavimo režimą.Tai atliekama siunčiant kitą komandą per JTAG sąsają.Sėkmingai išėję, I/O kaiščiai suaktyvinti, o įrenginys atnaujina normalią funkciją.Šis žingsnis taip pat paprastai trunka apie 1 milisekundę.

EPM7256SQC208-10 Privalumai

Nepakankama konfigūracija

„EPM7256SQC208-10“ naudoja EEPROM technologiją, leidžiančią visam laikui išsaugoti savo konfigūraciją.Šis nestabilus pobūdis reiškia, kad įrenginiui nereikia perkrauti savo konfigūracijos duomenų iš išorinės atminties kiekvieną kartą, kai jis įjungtas.Tai lemia greitesnį paleidimo laiką ir sumažina bendrą aparatinės įrangos dizaino sudėtingumą, pašalinant poreikį gauti papildomų konfigūracijos saugojimo komponentų.

Sistemos programavimas (IPT)

Viena iš išskirtinių „EPM7256SQC208-10“ funkcijų yra jos palaikymas sistemos programavimui.Tai leidžia įrenginiui užprogramuoti ir perprogramuoti, kol jis yra įterptas į galutinę programą, nereikia fiziškai pašalinti.Ši galimybė supaprastina atnaujinimus ir modifikacijas, užtikrinant lankstumą ir paprastą naudojimą vystymosi metu ir visą produkto gyvavimo ciklą.

Aukštas I/O skaičius ir loginis tankis

Įrenginys siūlo nemažą kiekį loginių išteklių ir I/O kaiščio, turinčių 256 makroeles ir 164 vartotojo I/O kaiščius.Šis didelis I/O skaičius ir loginis tankis leidžia integruoti kelias funkcijas į vieną lustą, palengvindamas sudėtingesnius dizainus, tuo pačiu išsaugant vietą PCB.Šis pranašumas yra naudingas tose programose, kai lentos erdvė yra aukščiausia, o daugiafunkcionalumas yra svarbus.

Greitas delsimas iki kaiščio

Didžiausias delsimas-tik 10 ns, „EPM7256SQC208-10“ gali atlikti didelės spartos logikos operacijas.Šis greito reagavimo laikas yra puikus programose, kurioms reikalingos greitos apdorojimo galimybės, tokios kaip greitaeigė ryšiai ar skaičiavimas, užtikrinant, kad sistema atitiktų griežtus veiklos kriterijus.

Platus įtampos suderinamumas

„EPM7256SQC208-10“ yra sukurtas taip, kad būtų lankstus atsižvelgiant į įtampos suderinamumą, palaikant vidinę veiklą esant 5 V ir I/O lygiui esant 3,3 V. Ši dvigubos įtampos galimybė leidžia įrenginiui lengvai sąsają tiek su 3,3 V, tiek 5 V sistemomis, todėl sumažina įtampos lygio vertėjų ir supaprastinimo sistemos projektavimo poreikį.

EPM7256SQC208-10 Pakuočių matmenys

• Paketo tipas: 208-BFQFP (plastikinė keturratis plokščias pakuotė)

• Smeigtukų skaičius: 208 laidai

• Kūno dydis (L × W): 28 mm × 28 mm

• Montavimo stilius: Paviršiaus kalno technologija (SMT)

• Švino žingsnis: Paprastai 0,5 mm tarp kaiščių (standartas - BFQFP)

• Pakuotės medžiaga: Plastikas

• Pakuotės storis: Maždaug 3,5 mm (gamintojas šiek tiek kinta)

• Šiluminės charakteristikos: Jokio atidengto trinkelės;Standartinis aplinkos išsisklaidymas per lentą

• Padėklo pakuotė: Tiekiamas dėkluose, skirtas tūrio tvarkymui ir pasirinkimo ir vietos automatizavimui

EPM7256SQC208-10 Gamintojas

Iš pradžių EPM7256SQC208-10 „Altera Corporation“, pagrindinis programuojamų loginių įrenginių pradininkas, žinomas dėl „MAX® 7000S“ serijos CPLD.2015 m. Alterą įsigijo „Intel Corporation“, vienas didžiausių pasaulyje puslaidininkių gamintojų.Nuo įsigijimo „Intel“ toliau palaikė ir integruoja „Altera“ CPLD ir FPGA technologijas pagal savo programuojamų sprendimų grupę.„EPM7256SQC208-10“ yra „Intel“ palikimas siūlant aukštos kokybės, programuojamus loginius sprendimus, pritaikytus įvairiems pramoniniams, telekomunikacijų ir įterptoms programoms.Nors dalis yra klasifikuojama kaip pasenusi, ji atspindi ilgalaikį „Intel“ įsipareigojimą patikėti ir lanksčiai programuojamiems logikos įrenginiams.

Išvada

„EPM7256SQC208-10“ yra protinga ir patikima lustas, padedantis skaitmeninėms sistemoms veikti sklandžiai.Tai taupo galią, palaiko skirtingas įtampas ir leidžia ją užprogramuoti, kol jis jau įdiegtas, o tai palengvina atnaujinimus.Nors dabar tai yra senesnis lustas, kiti vis tiek ja naudojasi, nes ji gerai veikia visose sistemose.Jei jums reikia tvirto lusto, norint valdyti savo dizaino logiką, tai yra puikus pasirinkimas.Susisiekite su mumis šiandien, jei norite užsisakyti dideliais kiekiais.
