Ethernet perjungimo architektūrų raida ir perėjimas prie paskirstytų skersinių sistemų

Šiame vadove atidžiau pažvelgsime į tinklo jungiklių dizaino raidą, palygindami senesnes architektūras, tokias kaip bendra magistralė ir bendroji atmintis, su greitesniu, labiau keičiamu skersinio skersinio požiūriu.Nesvarbu, ar esate tinklo profesionalas, ar tiesiog domitės technologijomis, įgiję įžvalgos apie šias sistemas, galėsite aiškiai suprasti, kaip šių dienų tinklai valdo didėjančius duomenų apkrovas.

Katalogas

Ethernet perjungimo architektūros raida

Architektūra	Evoliucijos etapas	Pagrindinė funkcija	Pirminis apribojimas
Autobuso tipo perjungimas	Ankstyvas etapas	Bendras visų uostų autobusas	Spektaklio kliūtis dėl autobusų ginčo
„Crossbar“ + bendra atmintis	Tarpinis etapas (po 2000)	Hibridas: nuorodos nuo taško iki taško + bendra atmintis	Bendra atmintis gali apriboti našumą
Paskirstyta skersinė	Šiuolaikinė scena	Paskirstytos nuorodos nuo taško iki taško ir CPU užduotys	Sudėtingas ir brangus įgyvendinti

Autobusų tipo perjungimo architektūra

Ankstyviausi „Ethernet“ jungikliai buvo pagrįsti autobusų tipo perjungimo architektūromis, kur visi gaunami ir išeinantys duomenų srautai dalijosi bendra vidaus komunikacijos magistrale.Šis paprastas dizainas leido keliems prievadams prisijungti prie to paties vidinio kelio, tačiau jis iš esmės apribojo bendrą jungiklio našumą.Didėjant prietaisams ir sukuriant srautą, padidėjo ginčai ir vidiniai konfliktai, dėl kurių blogėja našumas.Bendras autobuso pobūdis reiškė, kad pralaidumas nebuvo skirtas atskiriems prievadams, todėl augant eismo apkrovoms, latentinis ir paketų susidūrimai.Nors autobusų tipo architektūras buvo lengva įgyvendinti ir ekonomiškai efektyviai mažiems tinklams, jie tapo nepraktiški didelio masto įmonių aplinkoje.Dėl nesugebėjimo tvarkyti didelių eismo apkrovų ir dėl mastelio trūkumo jų sumažėjo.Norėdami patenkinti didėjantį greitesnio, patikimesnio duomenų perdavimo poreikį, „Ethernet“ jungikliai turėjo peržengti šią bendrą infrastruktūrą, kad būtų sudėtingesni.

„Crossbar“ + bendros atminties architektūra

Siekdama išspręsti autobusų perjungimo apribojimus, pramonė pasislinko link bendros atminties architektūros, kur greitaeigė RAM laikinai saugojo gaunamus duomenų paketus, prieš persiunčiant juos į savo paskirties vietas.Ši architektūra leido jungikliui iš karto tvarkyti kelis duomenų srautus, o centrinis perjungimo variklis valdo jungtis tarp įvesties ir išvesties prievadų.Naudojant bendrą atminties fondą, jungiklis galėtų dinamiškai paskirstyti pralaidumą ten, kur jo labiausiai reikėjo, pagerindamas bendrą efektyvumą.

Tačiau, kai jungikliai padidėjo, kad būtų galima tvarkyti daugiau prievadų ir didesnių eismo apkrovų, bendrosios atminties sistemos pradėjo susidurti su našumo kliūtimis.Centralizuotas perjungimo variklis tapo vienu gedimo tašku ir stengėsi neatsilikti nuo didėjančio lygiagrečių jungčių skaičiaus.Be to, didelės spartos atminties kaina ir atminties paskirstymo valdymo sudėtingumas visuose prievaduose padarė šią architektūrą mažiau ekonomiškai perspektyviai dideliems tinklams.

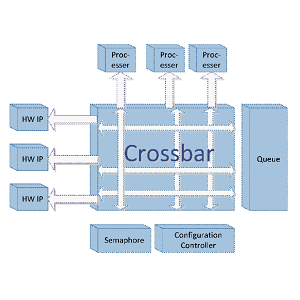

Šis iššūkis sukėlė „Crossbar + Barted Memory Architecture“ - hibridinį sprendimą, kuriame derinami geriausi kryžminių perjungimo ir bendrosios atminties aspektai.„Crossbar“ jungiklio matrica įgalina tiesiogines jungtis nuo taško iki taško tarp prievadų, užtikrinant neužblokuojamą duomenų perdavimą vielos greičiu.Tuo pačiu metu laikinai buferio pakuotėse naudojama bendra atmintis, pagerinant sistemos galimybes valdyti srauto srautus.Šioje hibridinėje architektūroje bendros magistralės efektyvumas aptarnaujančiose lentose vaidina svarbų vaidmenį veikiant bendram sistemos veikimui.Šis požiūris subalansuoja išlaidų aspektus su greitaeigiu, neužkimtiniu ryšiu, todėl tai yra populiarus pasirinkimas eterneto jungikliams, sukurtoms po 2000 m.

Paskirstyta skersinės architektūra

Didėjant tinklo poreikiams, augant šimtų GBP greičiui su keliomis 10 gigabitų eterneto sąsajomis, paskirstyta skersinės architektūra tapo sprendimu įveikti tradicinių centralizuotų dizainų apribojimus.Skirtingai nuo ankstesnės architektūros, paskirstytas skersinis dizainas decentralizuoja perjungimo procesą, įtraukdamas skersinių jungiklius tiek perjungimo tinklo plokštės, tiek atskirų paslaugų lentų.Šis paskirstytas metodas suteikia keletą pranašumų:

Lokalus perjungimas: Kiekviena paslaugų plokštė turi savo skersinės jungiklį, leidžiantį duomenų paketus perjungti vietoje, visada nereikia praeiti pro centrinį perjungimo variklį.Tai sumažina latenciją ir pagerina rezultatus, ypač esant didelio srauto scenarijams.

Duomenų tipų atskyrimas: Architektūra išskiria paslaugų plokštės duomenis ir perjungimo tinklo plokštės duomenis, todėl lengviau integruoti pridėtinės vertės paslaugas kaip ugniasienės, įsibrovimo aptikimo sistemos (ID), apkrovos balanseriai ir IPv6 palaikymas tiesiai į pagrindinio jungiklio platformą.Šis moduliškumas padidina tinklo lankstumą ir pritaikomumą.

Paskirstyta CPU architektūra: Norėdami dar labiau padidinti efektyvumą, paskirstytoje skersinių architektūroje yra kelių CPU dizainas.Pagrindinis valdymo plokštės procesorius prižiūri bendras jungiklio operacijas, o antriniai procesoriai ant paslaugų plokščių tvarko lokalias užduotis.Šis darbo jėgos padalijimas sumažina apkrovą centrinėje valdymo plokštėje, pagerindamas paketų persiuntimo efektyvumą ir sistemos stabilumą.

Dabartinė jungiklio architektūros būklė

„Switch Architecture“ kraštovaizdis bėgant metams patyrė nepaprastų pokyčių.Iš pradžių dominuoja tiesus „bendro autobuso“ modelis, jis tapo tobulesniu „Crossbar + Barted Memory“ sąranka ir dabar progresuoja link „visiškai paskirstytos„ Crossbar ““ sistemos.Ši kelionė ne tik parodo technologinius tinklo projektavimo žingsnius, bet ir rodo niuansuotą supratimą apie didėjančius pralaidumo poreikius ir veiklos efektyvumą šiuolaikinių ryšių sistemose.

Perėjimas iš bendro autobuso prie „Crossbar“

Bendra autobusų architektūra, nors ir paprasta ir palanki biudžetui, dažnai susiduria su iššūkiais, susijusiais su masteliu ir našumu.Didėjant tinklo srautui, tapo vis aiškiau, kad reikėjo atsparesnio sprendimo.„Crossbar“ architektūros atsiradimas reiškė posūkio tašką, įgalinantį daugybę vienalaikių jungčių, tuo pačiu veiksmingai pašalinant kliūčių, kuriose kankino bendros magistralės konfigūracijos.Ši transformacija vaidino svarbų vaidmenį padidinant duomenų pralaidumą ir sumažinant latenciją didelio našumo tinklams.

Bendros atminties vaidmuo skersinės konfigūracijose

Bendrosios atminties integravimas į „Crossbar Designs“ padidino duomenų srauto valdymą.Ši sąranka skatina veiksmingą prieigą prie duomenų ir priežiūrą, įgalinančią jungiklius, kad būtų galima valdyti didesnius duomenų kiekius, turinčius nepaprastą judrumą.Bendra atminties modelis pasirodė esąs naudingas nustatymuose, kai svarbus SWIFT duomenų apdorojimas, pavyzdžiui, duomenų centrai ir debesų kompiuterijos aplinka.Sistemos, naudojančios šią architektūrą, patyrė pastebimą veiklos efektyvumo ir išteklių paskirstymo padidėjimą.

Pažanga siekiant visiškai paskirstytų skersinių sistemų

Perėjimas prie visiškai paskirstytų skersinių sistemų žymi „Switch“ architektūros inovacijų priešakį.Šis dizainas ne tik sustiprina mastelį, bet ir padidina toleranciją gedimams, todėl atsiranda atsparesnė tinklo sistema.Išskleisdama perjungimo audinį įvairiuose mazguose, sistema gali adaptyviai reaguoti į svyruojančius eismo poreikius ir taip optimizuodama bendrą našumą.Switch architektūros raida iš bendro autobuso iki visiškai paskirstytų skersinių sistemų atspindi reikšmingą pritaikymą šiuolaikinio tinklo painiavai.Kiekviena evoliucija paskatino pagerinti greitį, efektyvumą ir patikimumą, įkūnijant negailestingą tinklo dizaino kompetencijos siekį.Kai pramonės šakos tampa vis labiau priklausomos nuo pažangių ryšių sistemų, suvokdami šiuos architektūrinius poslinkius, kad būtų galima išnaudoti visą savo potencialą.Nuolatinės šios srities naujovės yra pasirengusios iš naujo apibrėžti tinklų kūrimo ateitį, užtikrinant, kad sistemos išliks pasirengusios tvarti vis didėjančius reikalavimus.
