„Xilinx SP3“ serijos „Block RAM“ tyrimas: funkcijos, skirtumai ir optimizavimas

Šiame vadove nagrinėjamas „Block RAM“ vaidmuo „Xilinx“ SP3 serijoje, kurio talpa yra iki 1,87 Mbit ir įvairiapusiškų naudojimo būdų, pavyzdžiui, duomenų talpyklos, FIFOS ir buferiu.Tai paaiškina, kaip „Block RAM“ padidina sistemos veikimą per lankstumą ir palygina ją su paskirstyta RAM.Supratę jo funkcijas, galite optimizuoti „Block RAM“, kad būtų efektyvesni ir galingesni sistemos dizainai.

Katalogas

Apžvalga

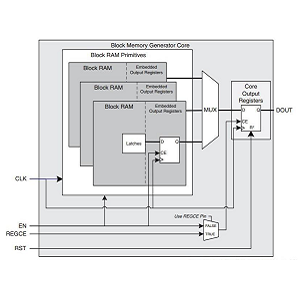

„Block RAM“ (Bram) yra svarbus šiuolaikinių FPGA komponentas, ypač „Xilinx“ SP3 serijoje.„SP3 FPGA“ pateikia dviejų tipų RAM: „Block RAM“ ir „Paskirstyta RAM“, kiekviena skirta konkrečioms duomenų tvarkymo užduotims.Jis siūlo iki 1,87 mbit „Block RAM“, kuris naudojamas tokioms užduotims kaip duomenų talpyklos kaupimas, FIFO struktūros ir buferija aukšto našumo sistemose.Kiekvienas „Block RAM“ įrenginys turi 18 kBIT talpą ir palaiko tikrąją dviejų uostų funkcijas.Tai reiškia, kad tai apima dvi nepriklausomus 36 bitų duomenų magistrales vienu metu skaitymo ir rašymo operacijoms, maksimaliai padidinti efektyvumą.Galite sukonfigūruoti jį kaip vieno uosto RAM su iki 72 bitų pralaidumo ar dvigubo uosto RAM su 36 bitų pralaidumu, suteikdami lankstumą atsižvelgiant į skirtingus duomenų prieigos poreikius.

„Block RAM“ vienetai taip pat gali būti pakopoti iki 104 vienetų, kurie gali sklandžiai jungitis, kad išplėstų atminties talpą ir palaikytų sudėtingesnes apdorojimo užduotis.Ši funkcija leidžia sukurti universalias atminties sistemas su pasirinktiniais kraštinių santykiais ir duomenų pralaidumo konversijomis.Praktiškai „Block RAM“ padidina programų, kurioms reikalingas greitas prieiga prie duomenų, našumą, pavyzdžiui, skaitmeninio signalo apdorojimą (DSP).Jos gebėjimas atlikti greitą skaitymo/rašymo operacijas pagerina pralaidumą ir sumažina delsą, o pariteto operacijos užtikrina duomenų patikimumą.Dvigubo uosto dizainas ir kaskados galimybės „Block RAM“ daro galingu įrankiu efektyviai atminties architektūroms kurti.Augant didelės spartos duomenų apdorojimo paklausai, FPGA pagrįstos sistemos projektavimo supratimas ir panaudojimas „Block RAM“ potencialas tampa vis svarbesnis.

Skirtumas su paskirstyta RAM

„Block RAM“ reikalauja visiško panaudojimo vienu atveju, tai reiškia, kad jei reikia mažiau atminties, nei tai, ką suteikia „Block RAM“ įrenginys, nepanaudota dalis tampa neprieinama kitiems tikslams.Tai gali sukelti neveiksmingumą ir iššvaistyti išteklius, ypač sistemose, turinčiose dinaminius ar svyruojančias atminties poreikius.Priešingai, „Distributed Ram“ suteikia didesnį lankstumą, leisdamas tiksliai paskirstyti tik reikalingą atmintį, todėl ji yra ideali programoms, kuriose keičiasi reikalavimai, pavyzdžiui, laiko duomenų apdorojimas.Šie architektūriniai skirtumai daro įtaką projektavimo strategijoms, nes paskirstyta RAM dažnai leidžia efektyviau valdyti išteklius, sumažinti energijos suvartojimą ir pagerinti sistemos veikimą.Pasirinkimas tarp „Block RAM“ ir „Distlifed RAM“ priklauso nuo konkrečios programos, balansavimo mastelio, našumo ir ekonominio efektyvumo.
