Tyrinėti LM741CN operacinį stiprintuvą: „Pinout“, specifikacijos ir naudojimo atvejai

Šiame straipsnyje mes ištirsime LM741CN operatyvinį stiprintuvą, universalų ir patikimą elektronikos komponentą.Žinomas dėl patobulintų funkcijų, tokių kaip vidinė kompensacija ir perkrovos apsauga, LM741CN užtikrina nuoseklų našumą įvairiose programose.Nuo signalo kondicionavimo iki analoginių skaičiavimų jis išlieka tiek švietimo, tiek profesinėse aplinkose.Mes apžvelgsime jo pagrindines savybes, PIN konfigūraciją ir praktines įžvalgas, kad išryškintume nuolatinį jo poveikį šiuolaikiniam grandinės dizainui.

Katalogas

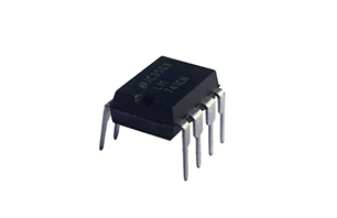

LM741CN apžvalga

LM741CN garsėja savo pritaikomumu kaip operatyviniu stiprintuvu, siūlančiu unikalius pranašumus, palyginti su įprastais modeliais.Jis sklandžiai integruojasi į programas, pakeičiančias tokius modelius kaip 709C, LM201, MC1439 ir 748. Jis siūlo išsamią įvesties ir išvesties perkrovos apsaugą.Neatliekamas elgesys, viršijantis bendrojo režimo ribas.Stiprus atsparumas virpesčiams.

„LM741CN“ pasižymi lankstumu įvairiais įrenginiais, pabrėžiant plačią jo naudojimą.Jis dažnai rodomas garso sistemose, jutiklių amplifikacijoje ir signalo apdorojime.Dėl jo patikimumo kintamos įtampos sąlygomis jis jums patinka, praturtinantis įvairius elektronikos projektus.Atskiras šio modelio atributas yra jo perkrovos apsauga, ginantis nuo per didelės srovės ar įtampos, taip padidindamas ilgaamžiškumą.Praktiškai tai sukelia mažiau komponentų, tokių kaip medicinos prietaisai ir aviacijos ir kosmoso technologijos.Neatliekant dizaino, LM741CN užtikrina nuolatinį veikimą be rankinio atstatymo.Tai naudojama sistemose, reikalaujančiose nepertraukiamų funkcijų, taip sumažinant prastovos ir priežiūros išlaidas.Stebėjimo duomenys rodo mažiau netikėtų išjungimų, sustiprinančių sistemos veikimą.

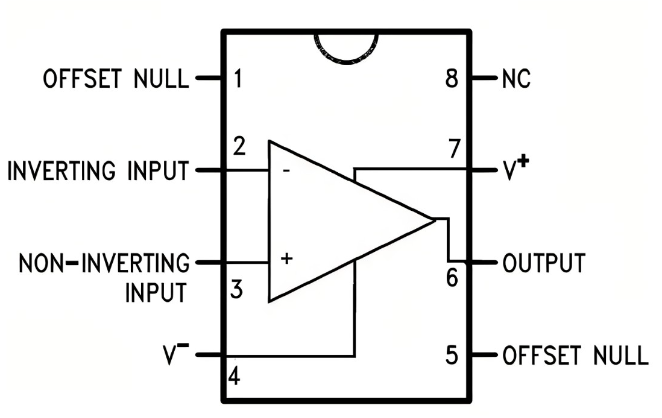

PIN konfigūracija

Vardas	PIN kodas Nr.	I/o	Aprašymas
Invertuojantis įvestis	2	I	Invertingo signalo įvestis
NC	8	N/A.	Jokio ryšio, neturėtų būti palikta plūduriuojanti
Neinverzinis įvestis	3	I	Neinverzinio signalo įvestis
OFSET NULL	1, 5	I	OFSET NULL PIN, naudojamas pašalinti poslinkio įtampą ir Subalansuokite įvesties įtampą.
Išvestis	6	O	Amplifikuotas signalo išvestis
V+	7	I	Teigiama tiekimo įtampa
V−	4	I	Neigiama tiekimo įtampa

CAD modelio suskirstymas

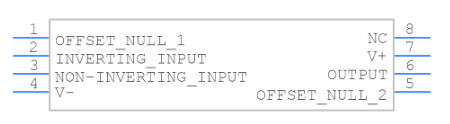

Simbolis

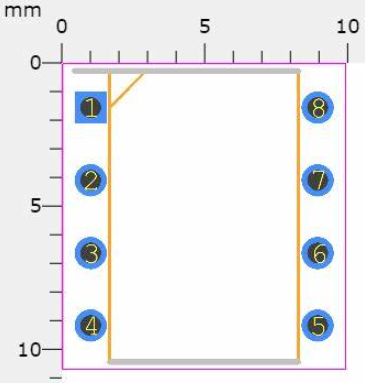

Pėdsakas

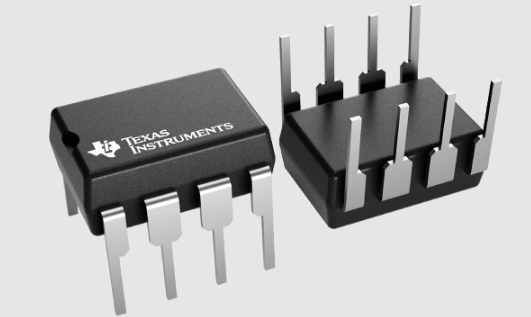

3D modelis

Charakteristikos ir nuodugnus tyrimas

Savybė	Aprašymas
Apsauga nuo perkrovos	Apsauga tiek įvesties, tiek išėjimo apsauga
Nėra užrakto	Veikia be užsegimo, kai yra įprasto režimo diapazonas viršijamas
Aukšto lygio opos	Du nepriklausomi, didelio stiprumo, dažnio kompensacijos OP-AMPS
Įvesties poslinkio įtampa	2 mv
Įvesties poslinkio srovė	20 Na
Įvesties paklaida srovė	80 na
Tiekimo srovė	1,7 Ma
Tiekimo įtampos diapazonas	± 5 V iki ± 18 V

LM741CN specifikacijos

Tipas	Parametras
Kalno	Per skylę
Montavimo tipas	Per skylę
Paketas / atvejis	8-DIP (0,300, 7,62 mm)
Smeigtukų skaičius	8
Svoris	4.535924G
Darbinė temperatūra	0 ° C ~ 70 ° C.
Pakuotė	Vamzdis
JESD-609 kodas	E0
PBFREE kodas	Ne
Dalies būsena	Pasenęs
Jautrumo drėgmės lygis (MSL)	1 (neribotas)
Terminacijų skaičius	8
ECCN kodas	Ear99
Terminalo apdaila	Alavas/švinas (SN/PB)
Pakavimo metodas	Geležinkelis
Terminalo padėtis	Dvigubas
Didžiausias reflovos temperatūra (° C)	Nenurodyta
Funkcijų skaičius	1
Tiekimo įtampa	15v
Terminalo žingsnis	2,54 mm
Pasiekti atitikties kodą	Neatitinka reikalavimų
Laikas @ smailės reflow temperatūra - maks. (S)	Nenurodyta
Bazinės dalies numeris	LM741
PIN kodas	8
Kvalifikacijos būsena	Ne kvalifikuotas
Darbinė tiekimo įtampa	22v
Kanalų skaičius	1
Veikimo tiekimo srovė	1,7MA
Nominali tiekimo srovė	1,7MA
Galios išsisklaidymas	500MW
Išvesties srovė	25 mm
Sukimo greitis	0,5 V/μs
Architektūra	Įtampos grąžinimas
Stiprintuvo tipas	Bendrasis tikslas
Bendras režimo atmetimo santykis	70dB
Dabartinis - įvesties šališkumas	80N
Įtampa - tiekimas, vienas/dvigubas (±)	10V36V, ± 5V18V
Išėjimo srovė kiekvienam kanalui	25 mm
Įvesties poslinkio įtampa (VOS)	6mv
Pralaidumas	1MHz
Gaukite pralaidumo produktą	1,5MHz
Neigiama tiekimo įtampa - NOM (VSUP)	-15V
Vienybės gavimas bw - nom	437KHz
Įtampos padidėjimas	106.02DB
Maitinimo šaltinio atmetimo santykis (PSRR)	77db
Žemas poslinkis	Ne
Dažnio kompensacija	Taip
Įtampa - įvesties poslinkis	2MV
Šalimo srovė - MAX (IIB) @ 25 ° C	0,5 μA
Ūgis	12,7 mm
Ilgis	12,7 mm
Plotis	12,7 mm
Pasiekti SVHC	Nėra SVHC
ROHS būsena	Netinkamai reikalavimai
LENGVAS NEMOKAMAS	Yra švino

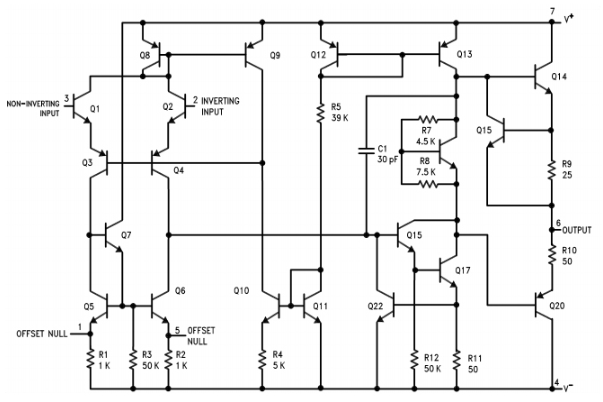

LM741CN funkcinė bloko schema

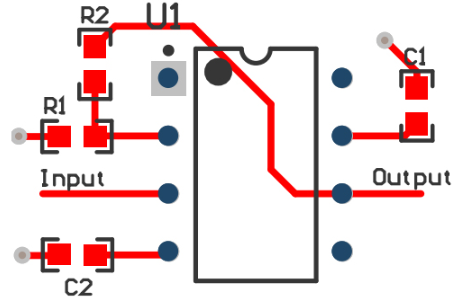

Dizaino įžvalgos

Sistemos veikimo gerinimas apima apgalvotą strategiją, kaip išdėstyti potencialius klientus, sudėti komponentus ir atsieti tiekimo šaltinius.

Švino išdėstymas

Veiksmingas švino išdėstymas padeda išvengti trukdžių ir palaiko signalo vientisumą.Trumpi, tiesioginiai laidai, siekiant sumažinti parazitinį induktyvumą ir talpą, o tai kitaip gali iškreipti signalus.Patyręs požiūris apima švino kelių vertinimą išdėstymo etape, kad nuo pat pradžių būtų galima išspręsti bet kokius galimus trukdžius.

Komponentų išdėstymas

Sistemos efektyvumas labai naudingas dėl strateginio komponentų išdėstymo.Grįžtamojo ryšio rezistoriai ir atsiejimo kondensatoriai, esantys šalia prietaiso, padidina stabilumą, sušvelnina elektromagnetinius trukdžius ir sumažina triukšmą.Šis metodas taip pat supaprastina trikčių šalinimą ir priežiūrą, didindamas patikimumą laikui bėgant.

Tiekimo atsiejimas

Tiekimo atsiejimas padidina energijos tiekimo nuoseklumą.Kondensatorių išdėstymas strategiškai išilgai maitinimo šaltinių užtikrina greitą pereinamojo įtampos kritimo kompensaciją, išlaikant stabilų veikimą.Ši praktika atitinka pramonės normas ir palaiko atsparią energijos tiekimo sistemą reikalaujančioje aplinkoje.

Alternatyvios galimybės

Dalis	Palyginkite	Gamintojai	Kategorija	Aprašymas
LM741CN	Dabartinė dalis	Ti	Operatyviniai stiprintuvai (bendrasis tikslas)	Teksaso instrumentai LM741CN Operatyvinis stiprintuvas, pavienis, 1 stiprintuvas, 1MHz, 0,5 V/µs, nuo 10 V iki 36 V, DIP, 8 vnt
UA741CP	LM741CN VS UA741CP	Ti	Operatyviniai stiprintuvai (bendrasis tikslas)	Operatyvus stiprintuvas, vienas, 1 stiprintuvas, 1MHz, 0,5 V/µs, nuo 7 V iki 36 V, DIP, 8 vnt
UA741CD	LM741CN VS UA741CD	Ti	Operatyviniai stiprintuvai (bendrasis tikslas)	Teksaso instrumentai UA741CD Operatyvusis stiprintuvas, vienas, 1 stiprintuvas, 1MHz, 0,5 V/µs, ± 9 V - ± 15 V, SOIC, 8 vnts
UA741CPE4	LM741CN VS UA741CPE4	Ti	Operatyviniai stiprintuvai (bendrasis tikslas)	Teksaso instrumentai UA741CPE4 Operatyvinis stiprintuvas, Vienas, 1MHz, 1 stiprintuvas, 0,5 V/µs, ± 9 V - ± 15 V, DIP, 8 vnt.

Taikymo sritys

Palyginamieji

Elektroninėse grandinėse LM741CN vaidina svarbų lygintuvo vaidmenį.Išsiaiškinant ir įvertinant įtampos lygį, jis patenkina grandines, kurioms reikia sprendimų, pagrįstų skirtingais signalo amplitudėmis.Įsivaizduokite temperatūros valdymo sistemą;Tai skatina atsakymus, kai viršija konkrečias slenksčius, įkūnijant tikslumą ir patikimumą.

Multivibratoriai

LM741CN yra vertingas daugiakibratoriaus grandinėse, sukuriant tikslius laiko nustatymo signalus.Pagrindiniai laikrodžių generavimo ar impulsų formavimui šios grandinės prisideda prie laiko jautrių taikymo, sustiprinant sinchronizaciją ir funkcionalumą.

DC stiprintuvai

Kaip nuolatinės srovės stiprintuvas, LM741CN užtikrina žemo lygio signalo amplifikaciją be iškraipymų.Ši funkcija dažnai yra naudinga jutiklio sąsajos grandinėse, kai aktyvus tikslaus signalo vaizdavimo palaikymas.Toks užtikrinimas skatina patikėti, kad rimta signalo informacija yra tiksliai išsaugota ir perduodama.

Apibendrinant stiprintuvus

Apibendrinant stiprintuvus, LM741CN leidžia suvienyti kelis įvesties signalus į vieną nuoseklų išėjimą.Ši funkcija yra naudinga tokiose srityse kaip garso maišymas ir jutiklių duomenų integracija, palengvinant sklandų duomenų sintezę iš įvairių šaltinių.

Integratoriai ir diferencialai

LM741CN vaidina vertingą vaidmenį valdymo sistemose ir signalo apdorojimą integracijos ir diferenciacijos metu.Integratorius laikui bėgant kaupia signalus, aktyviai apskaičiuojant tokią metriką kaip greitis ar krūvis.Tuo tarpu diferenciatorius pabrėžia signalo lygių pokyčius, kurie naudojami tokioms užduotims kaip kraštų aptikimas, siūlantis tikslias įžvalgas.

Aktyvūs filtrai

Patobulinęs aktyvių filtrų dizainą, LM741CN formų signalo dažnio reakcijos į ryšių sistemas.Jo pritaikymas apima garso apdorojimą, garantuojant aiškumą ir pašalinant nepageidaujamą triukšmą, taip praturtinant klausos ar duomenų perdavimo kokybę.

Sustiprintos naudojimo atvejai

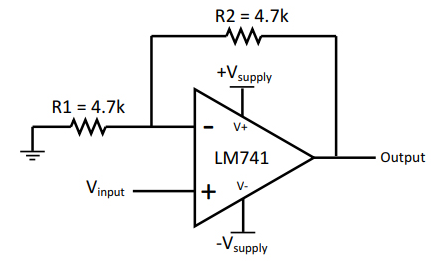

Bendriuose scenarijuose, daugiausia neverčiančio stiprintuvo sąrankoje, LM741CN nuosekliai suderina įvesties ir išvesties fazę.Ši sąranka vertinama dėl didelės įvesties varžos ir mažos išvesties varžos, kurios skatina įvesties išėjimo izoliaciją.Tokios charakteristikos sumažina signalo iškraipymą, išsaugo vientisumą įvairiose programose.Dizainas prilygsta dideliems pelno pakeitimams, todėl jis yra pritaikomas atsižvelgiant į daugelį scenarijų.Esant kintančioms rezistoriaus vertėms, padidėjimas svyruoja nuo vienybės iki žymiai aukštesnių lygių, leidžiant pritaikyti atskiras dinaminius diapazonus ir dažnio reakcijas.Šis pritaikomumas yra naudingas garso amplifikacijoje ir signalo apdorojime, kai tikslus stiprinimo valdymas padidina našumą neprarandant garso kokybės.

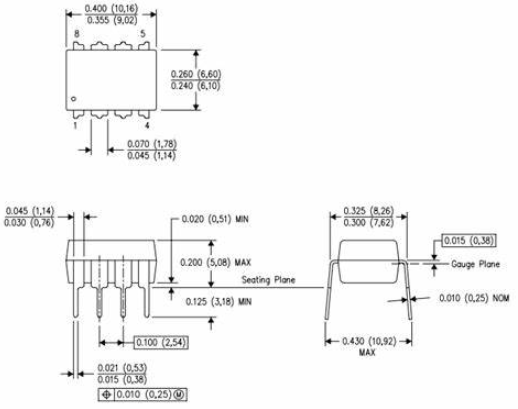

Paketas

Gamintojo informacija

„Texas Instruments“ (TI) vaidina puikų vaidmenį pasaulinėje puslaidininkių arenoje ir nustato operacijas daugiau nei 35 šalyse.Bendrovė švenčiama dėl negailestingo naujovių siekimo ir judraus atsako į besikeičiančius rinkos reikalavimus, kuriuos skatina darbo jėga, labai investuojama į technologinės pažangos jaudulį.Įkurta XX amžiaus viduryje, TI nuolat veda į elektronines naujoves.Tai, kad sukuriama integruota grandinė, yra svarbiausias momentas, tai yra jo įtakos kelių sektorių, įskaitant vartotojams skirtą elektroniką ir automobilių sistemas, įtakos.

Giliai įsitraukdamas į tyrimus ir plėtrą, TI apima dinaminius techninio kraštovaizdžio pokyčius.Bendrovės aistra akivaizdi dėl nuolatinio produktų patobulinimų ir strateginių partnerystės, kurios sustiprina jos išradingą meistriškumą.Pasidomėjimo biurai daugiau nei 35 šalyse, platus TI tinklas įgalina įmonę pritaikyti sprendimus įvairiose rinkose, atsižvelgdama į unikalius regioninius reikalavimus.Šį pasiekiamumą papildo tvirtas įsipareigojimas dėl kokybės ir efektyvumo, atspindėdamas aukštus standartus TI palaiko visame pasaulyje.
