FPGA vs mikrovaldiklis: pagrindiniai skirtumai, kuriuos turėtumėte žinoti

Dirbdami su PCB dizainu, dažnai pasirenkate tarp FPGA ir mikrovaldiklio, atsižvelgdami į jūsų sistemos poreikius.Šiame straipsnyje paaiškinama, kas yra, kaip jie veikia ir pagrindiniai jų komponentai.Taip pat pamatysite, kaip skiriasi jų sistemų struktūros ir programavimo metodai.Suprasdami šiuos pagrindus, galite nuspręsti, kuris iš jų labiau tinka jūsų projektui.

Katalogas

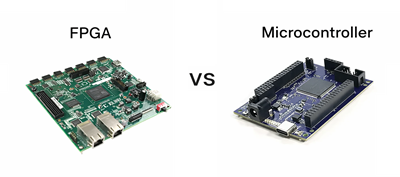

1 pav. FPGA ir mikrovaldiklio apžvalga

Kas yra FPGA ir mikrovaldiklis?

An FPGA (Field-Programmable Gate Array) yra integrinių grandynų tipas, leidžiantis sukonfigūruoti skaitmeninę logiką po gamybos.Jis plačiai naudojamas PCB projektavimui, kai reikia pasirinktinio aparatūros elgesio, pavyzdžiui, sukurti lygiagrečius signalų apdorojimo kelius arba specializuotą valdymo logiką.Užuot vykdydamas programinės įrangos instrukcijas, FPGA sukuria aparatūros grandines pagal jūsų dizainą.Dėl to jis tinkamas užduotims, kurioms reikalingas tikslus laikas ir lankstumas aparatūros lygiu.PCB sistemoje ji veikia kaip programuojama loginė šerdis, kuri jungiasi prie atminties, jutiklių ir ryšio sąsajų.Naudokite FPGA įrenginius, kad tiesiogiai įdiegtumėte tinkintas skaitmenines sistemas plokštėje.

A mikrovaldiklis yra kompaktiškas integrinis grandynas, skirtas vykdyti programuotas instrukcijas elektroninėms sistemoms valdyti.Paprastai jis apima procesorių, atmintį ir įvesties / išvesties sąsajas viename luste, todėl jis idealiai tinka įterptoms PCB programoms.Mikrovaldikliai dažniausiai naudojami įvestims nuskaityti, duomenims apdoroti ir išvestims, pvz., šviesos diodams, varikliams ar jutikliams, valdyti.Jie veikia nuosekliai, vadovaudamiesi programinėje įrangoje parašytomis instrukcijomis.PCB dizainas yra pagrindinis daugelio įrenginių valdymo blokas – nuo ​​paprastų įtaisų iki sudėtingų sistemų.Dėl jų paprastumo ir integracijos jie yra populiarus pasirinkimas atliekant į valdymą orientuotas užduotis.

FPGA ir mikrovaldiklio komponentai

FPGA komponentai

• Loginiai blokai (konfigūruojami loginiai blokai – CLB)

Tai yra pagrindiniai FPGA blokai, atliekantys skaitmenines operacijas.Kiekviename loginiame bloke yra paieškos lentelės (LUT), šlepetės ir multiplekseriai.LUT yra naudojami kombinuotoms loginėms funkcijoms įgyvendinti išsaugant tiesos lenteles.Flip-flops suteikia saugyklą nuosekliai logikai ir laiko valdymui.Kartu šie elementai leidžia FPGA formuoti pasirinktines skaitmenines grandines.

• Programuojamos jungtys

Sujungimai yra maršruto keliai, jungiantys skirtingus FPGA loginius blokus.Jie leidžia signalams keliauti tarp loginių elementų pagal sukonfigūruotą dizainą.Šios jungtys yra lanksčios ir gali būti perprogramuotos, kad atitiktų skirtingus grandinių išdėstymus.Maršruto tinklas užtikrina, kad signalai efektyviai pasiektų reikiamas paskirties vietas.Ši struktūra leidžia sukurti sudėtingą grandinę be fiksuotų laidų.

• Įvesties/išvesties (I/O) blokai

Įvesties / išvesties blokai jungia FPGA prie išorinių PCB komponentų.Jie palaiko ryšį su tokiais įrenginiais kaip jutikliai, atmintis ir procesoriai.Šie blokai palaiko skirtingus įtampos lygius ir signalizacijos standartus.Jie gali būti sukonfigūruoti kaip įvesties, išvesties arba dvikrypčiai prievadai.Šis lankstumas leidžia sklandžiai integruoti su įvairiomis išorinėmis sistemomis.

• Laikrodžių valdymo blokai

Laikrodžių valdymo įrenginiai kontroliuoja laiką ir sinchronizavimą FPGA viduje.Jie generuoja ir paskirsto laikrodžio signalus skirtingoms lusto dalims.Šiuose įrenginiuose gali būti fazinio užrakto kilpų (PLL) arba uždelstų kilpų (DLL).Jie padeda išlaikyti stabilų laiką, kad būtų užtikrintas patikimas veikimas.Tinkamas laikrodžio valdymas užtikrina tikslų duomenų apdorojimą visame projekte.

• Įdėtieji atminties blokai (BRAM)

Tai yra įmontuotos atminties blokai, naudojami laikinam duomenų saugojimui.Jie leidžia greitai pasiekti dažnai naudojamus duomenis per FPGA.Blokavimo RAM galima sukonfigūruoti skirtingais dydžiais ir režimais.Jis palaiko buferio, talpyklos ir duomenų tvarkymo užduotis.Tai sumažina kai kurių dizainų išorinės atminties poreikį.

Mikrovaldiklio komponentai

• Centrinis procesorius (CPU)

CPU yra pagrindinis procesorius, vykdantis instrukcijas.Jis atlieka aritmetines, logines ir valdymo operacijas.CPU nuskaito instrukcijas iš atminties ir žingsnis po žingsnio jas apdoroja.Jis valdo duomenų srautą sistemoje.Tai daro jį pagrindiniu mikrovaldiklio valdikliu.

• Atmintis (Flash, RAM, EEPROM)

Mikrovaldikliai apima įvairių tipų atmintį kodui ir duomenims saugoti.„Flash“ atmintis išsaugo programą visam laikui.RAM naudojama laikiniems duomenims vykdymo metu.EEPROM naudojamas nedideliems nepastovių duomenų kiekiams saugoti.Kiekvienas tipas atlieka tam tikrą vaidmenį sistemos veikime.Kartu jie palaiko patikimą duomenų tvarkymą.

• Laikmačiai ir skaitikliai

Laikmačiai ir skaitikliai naudojami laiku pagrįstoms operacijoms.Jie padeda generuoti vėlavimus, matuoti laiko intervalus ir kontroliuoti periodines užduotis.Šie komponentai yra svarbūs tokioms funkcijoms kaip PWM signalo generavimas.Jie taip pat palaiko įvykių skaičiavimą ir planavimą.Dėl to jie naudingi valdymo ir automatikos sistemose.

• Įvesties / išvesties prievadai (GPIO)

GPIO kaiščiai leidžia mikrovaldikliui sąveikauti su išoriniais įrenginiais.Priklausomai nuo programos, jie gali būti sukonfigūruoti kaip įvestis arba išvestis.Šie prievadai nuskaito signalus iš jutiklių arba siunčia signalus į pavaras.Jie palaiko skaitmeninį ryšį su kitais komponentais.GPIO yra geras sistemos ryšys.

• Ryšių sąsajos

Mikrovaldikliai apima įmontuotus ryšio modulius, tokius kaip UART, SPI ir I2C.Šios sąsajos leidžia keistis duomenimis su kitais įrenginiais.Jie palaiko nuosekliojo ryšio protokolus, dažniausiai naudojamus įterptosiose sistemose.Tai leidžia prisijungti prie jutiklių, ekranų ir kitų valdiklių.Šios sąsajos supaprastina sistemos integravimą.

FPGA ir mikrovaldiklių sistemų blokinės schemos

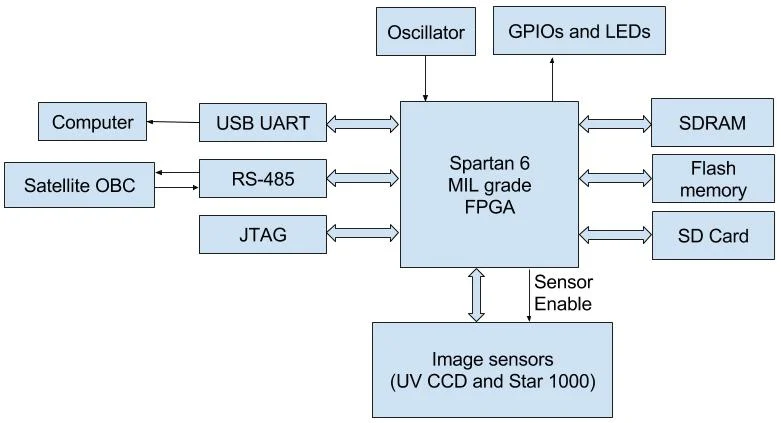

2 pav. FPGA bloko diagrama

FPGA blokinėje diagramoje parodytas centrinis programuojamas įrenginys, prijungtas prie kelių išorinių komponentų per lanksčias sąsajas.Paprastai jis susiejamas su atminties moduliais, tokiais kaip SDRAM ir „flash“ atmintis, skirta duomenims tvarkyti.Ryšio sąsajos, tokios kaip UART, RS-485 ir JTAG, leidžia sąveikauti su išorinėmis sistemomis ir derinimo įrankiais.Diagramoje taip pat pateikiamos jutiklių ir valdymo signalų įvesties/išvesties jungtys.Laikrodžio šaltinis teikia laiko signalus, kad užtikrintų sinchronizuotą veikimą.Struktūra pabrėžia, kaip FPGA veikia kaip centrinis logikos centras sistemoje.Jis valdo duomenų srautą tarp periferinių įrenginių be fiksuotos vidinės architektūros.

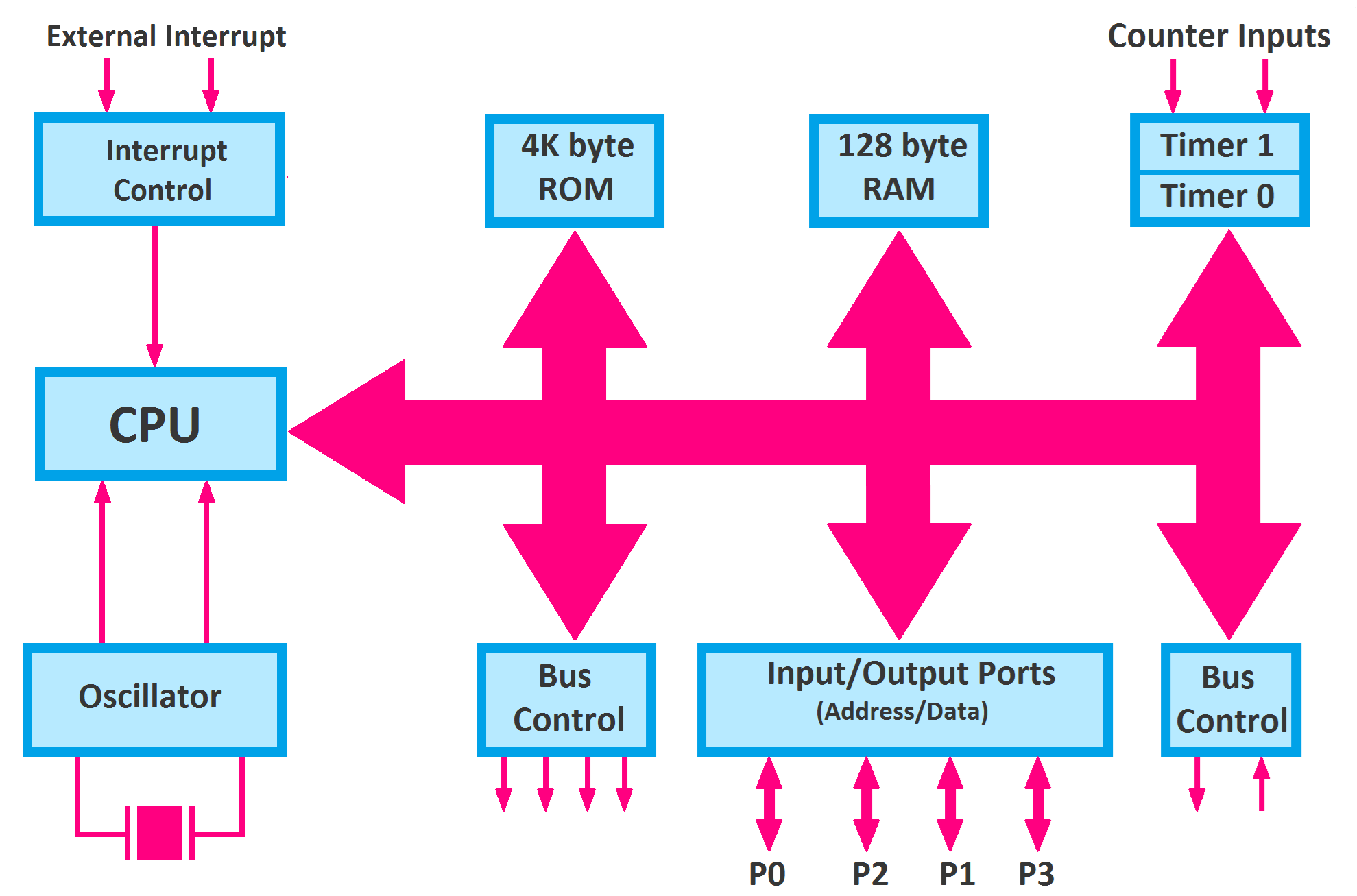

3 pav. Mikrovaldiklio blokinė diagrama

Mikrovaldiklio blokinėje diagramoje parodytas centralizuotas procesorius, prijungtas prie vidinės atminties ir periferinių įrenginių per magistralės sistemą.CPU bendrauja su ROM ir RAM, kad vykdytų ir saugotų instrukcijas.Įvesties / išvesties prievadai leidžia sąveikauti su išoriniais įrenginiais, tokiais kaip jutikliai ir ekranai.Laikmačiai ir skaitikliai tvarko su laiko nustatymu susijusias operacijas sistemoje.Osciliatorius suteikia laikrodžio signalą, kuris valdo visą operaciją.Pertraukimų valdymas valdo išorinių ir vidinių įvykių tvarkymą.Ši struktūra rodo kompaktišką ir integruotą sistemą, skirtą valdymo užduotims atlikti.

FPGA privalumai ir trūkumai

Privalumai	Trūkumai
Labai lankstus aparatinės įrangos konfigūracija leidžia pasirinkti pritaikytą skaitmeninės grandinės dizainą.	Sudėtingas dizainas procesas, reikalaujantis aparatūros aprašo kalbų.
Palaiko tiesa lygiagretus apdorojimas didelės spartos operacijoms.	Didesnė kaina palyginti su paprastesniais įterptaisiais sprendimais.
Perprogramuojamas kelis kartus skirtingoms programoms.	Ilgiau kūrimo laikas dėl projektavimo ir testavimo.
Gali susitvarkyti sudėtingos signalų apdorojimo ir duomenų užduotys.	Reikalauja specialius įrankius ir patirtį.
Mastelio keitimas architektūra tinka pažangioms sistemoms.	Didesnė galia kai kurių dizainų suvartojimas.

Mikrovaldiklių privalumai ir trūkumai

Privalumai	Trūkumai
Mažos kainos ir plačiai prieinama daugeliui programų.	Ribotas apdorojimo galia sudėtingoms užduotims atlikti.
Lengva programuoti naudojant įprastas kalbas, tokias kaip C/C++.	Eilės tvarka vykdymas riboja lygiagretų apdorojimą.
Integruota komponentai sumažina išorinės techninės įrangos poreikius.	Ribota atmintis palyginti su didesnėmis sistemomis.
Maža galia suvartojimas tinka nešiojamiems įrenginiams.	Mažiau lankstus aparatinės įrangos konfigūracija.
Greitas vystymasis ciklas įterptinėms sistemoms.	Spektaklis priklauso nuo fiksuotos architektūros.

Kodo palyginimas: FPGA vs mikrovaldiklio programavimas

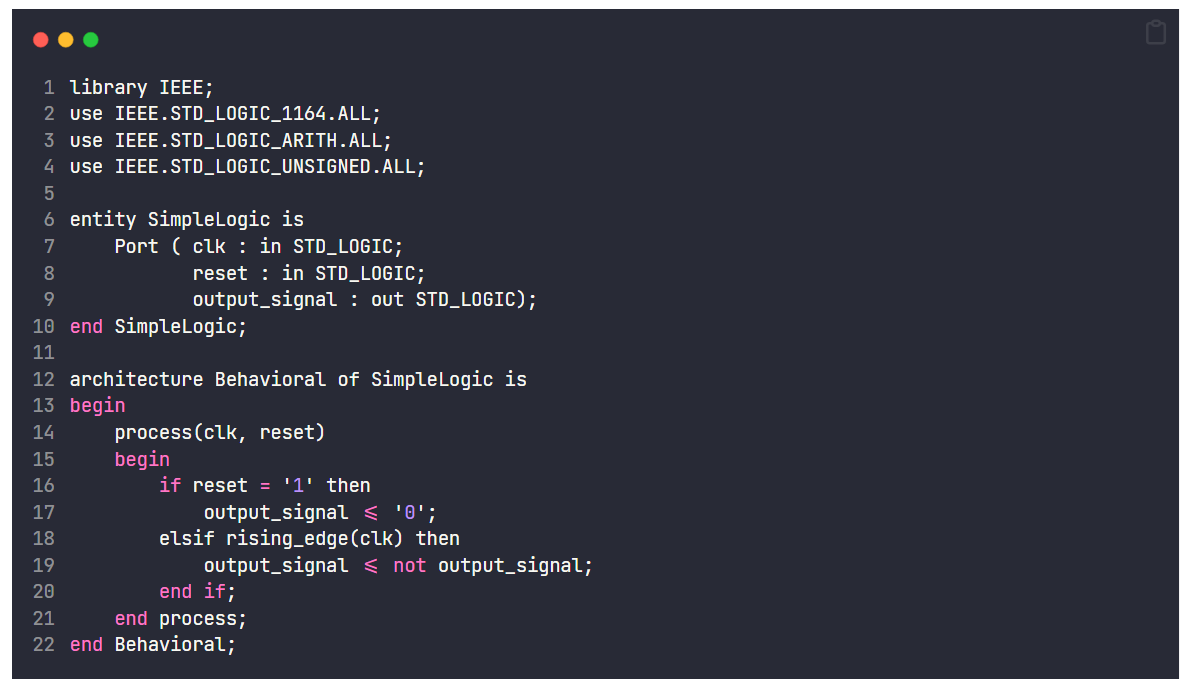

FPGA kodo pavyzdyje grandinės elgsenai apibrėžti naudojama aparatūros aprašymo kalba, pvz., VHDL.Užuot rašęs instrukcijas, kodas aprašo, kaip signalai keičiasi ir sąveikauja.Jis apibrėžia įėjimus, išėjimus ir tai, kaip sistema reaguoja į laikrodžio signalus.Struktūrą sudaro subjektai ir architektūros, skirtos dizainui organizuoti.Proceso blokas kontroliuoja, kaip signalai atnaujinami pagal įvykius, pvz., laikrodžio briaunas.Šis metodas modeliuoja aparatinės įrangos elgesį tiesiogiai, o ne vykdo nuoseklias komandas.Tai leidžia sukurti pasirinktinę skaitmeninę logiką FPGA viduje.

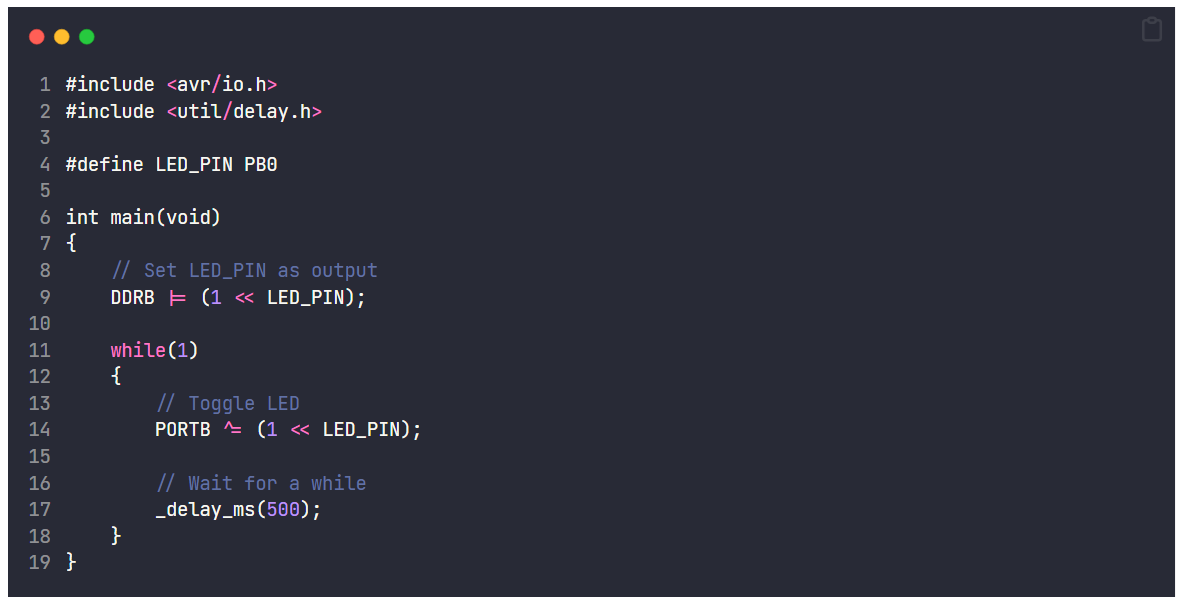

Mikrovaldiklio kodo pavyzdyje naudojama programavimo kalba, tokia kaip C, kad žingsnis po žingsnio vykdytų instrukcijas.Tai prasideda nustatant aparatūros registrus ir apibrėžiant kaiščio konfigūracijas.Pagrindinė funkcija veikia nepertraukiamai, atliekant užduotis ciklais.Instrukcijos valdo tokius išėjimus kaip šviesos diodo įjungimas ir išjungimas.Atidėjimo funkcijos naudojamos laiko efektams sukurti.Šis metodas atitinka nuoseklaus vykdymo modelį.Tai paprasta ir plačiai naudojama įterptųjų sistemų programavimui.

FPGA ir mikrovaldiklių taikymas

1. Pramonės automatizavimo sistemos

FPGA naudojami valdymui ir signalų apdorojimui pramoninėse mašinose.Jie tvarko didelės spartos duomenis ir tikslius laiko reikalavimus.Mikrovaldikliai valdo jutiklius, variklius ir valdymo logiką automatikos sistemose.Kartu jie užtikrina patikimą ir efektyvią veiklą.Šis derinys pagerina sistemos veikimą ir valdymą.

2. Buitinė elektronika

Mikrovaldikliai plačiai naudojami tokiuose įrenginiuose kaip skalbimo mašinos, televizoriai ir nuotolinio valdymo pultai.Jie efektyviai valdo vartotojo įvestis ir sistemos funkcijas.FPGA naudojami pažangiuose įrenginiuose, kuriems reikalingas greitas duomenų apdorojimas, pavyzdžiui, vaizdo apdorojimo įrenginiuose.Šioms programoms naudingas kompaktiškas ir efektyvus dizainas.Abi technologijos palaiko šiuolaikinius elektroninius gaminius.

3. Ryšių sistemos

FPGA yra naudojami tinklo įrangoje duomenų nukreipimui ir signalų apdorojimui.Jie palaiko didelės spartos ryšio protokolus.Mikrovaldikliai atlieka valdymo ir stebėjimo funkcijas komunikacijos įrenginiuose.Šie vaidmenys užtikrina stabilų ir efektyvų duomenų perdavimą.Tai svarbu šiuolaikinėje ryšių infrastruktūroje.

4. Medicinos prietaisai

Mikrovaldikliai valdo funkcijas tokiuose įrenginiuose kaip širdies monitoriai ir infuzijos pompos.Jie užtikrina patikimą ir mažos galios veikimą.FPGA yra naudojami vaizdo sistemose greitam duomenų apdorojimui.Šios programos reikalauja tikslumo ir patikimumo.Abi technologijos palaiko sveikatos priežiūros sistemas.

5. Automobilių sistemos

Mikrovaldikliai valdo variklio valdymo blokus, jutiklius ir saugos sistemas.Jie užtikrina efektyvų automobilio veikimą.FPGA naudojami pažangiose vairuotojo pagalbos sistemose duomenų apdorojimui.Šios sistemos pagerina saugumą ir našumą.Automobilių elektronika labai priklauso nuo abiejų technologijų.

6. Aviacija ir gynyba

FPGA naudojami didelės spartos duomenų apdorojimui ir saugioms ryšio sistemoms.Jie palaiko sudėtingas signalų analizės ir valdymo užduotis.Mikrovaldikliai atlieka stebėjimo ir valdymo funkcijas įterptosiose sistemose.Šios programos reikalauja didelio patikimumo ir tikslumo.Abi technologijos atlieka pagrindinį vaidmenį svarbiose sistemose.

FPGA vs mikrovaldiklis vs CPLD

Savybės	FPGA	Mikrovaldiklis	CPLD
Logikos ištekliai	~10 tūkst. iki > 10 mln loginiai vartai (arba LUT)	Netaikoma (CPU pagrindu)	~1K iki ~100K vartai
Laikrodžio greitis	~50 MHz iki 500+ MHz (priklauso nuo dizaino)	~1 MHz iki 600 MHz (tipiniai MCU)	~50 MHz iki 200 MHz
Apdorojimo stilius	Tikra paralelė aparatūros vykdymas	Eilės tvarka instrukcijos vykdymas	Ribota paralelė logika
Konfigūracija Metodas	SRAM/Flash pagrindu bitų srautas įkeltas paleidžiant	Išsaugota programinė įranga „Flash“ atmintyje	Nepastovūs konfigūracija (EEPROM / Flash)
Programavimas Kalba	VHDL, Verilog (DTL)	C, C++, surinkimas	VHDL, Verilog
Vidinė atmintis	Blokuoti RAM: ~10 KB iki kelių MB	Flash: ~8KB–2 MB, RAM: ~2 KB–512 KB	Labai ribotas (kelių KB ekvivalentas)
Įvesties/išvesties kaiščiai	Nuo ~50 iki 1000+ konfigūruojami I/Os	~6 iki 200 GPIO smeigtukai	~30–500 įėjimų/išėjimų
Galia Vartojimas	~1 W iki 10+ W (priklauso nuo dydžio/dizaino)	~1 mW iki 500 mW	~10 mW iki 1 W
Įkrovos laikas	ms iki sekundžių (reikia įkelti konfigūraciją)	µs iki ms (iš karto iš „Flash“)	Momentinis (nepastovus)
Dizaino įrašas	Aparatinės įrangos grandinė apibrėžimas	Programinė įranga plėtra	Loginis dizainas (paprastesnis nei FPGA)
Išorinis Komponentai	Dažnai reikalauja išorinė atmintis (DDR, Flash)	Minimalus (dažniausiai atskiras)	Minimalus išorinis komponentai
Perkonfigūravimas	Visiškai perprogramuojami, neriboti ciklai	Perprogramuojamas programinė įranga	Perprogramuojamas bet ribotas dydis
Tipiškas naudojimas Skalė	Didelis sudėtingumas skaitmenines sistemas	Nuo mažo iki vidutinio įterptosios sistemos	Mažas valdymas ir sąsajos logika
Plėtra Ciklas	Savaitės iki mėnesių	Dienos iki savaitės	Dienos iki savaitės

Išvada

FPGA ir mikrovaldikliai daugiausia skiriasi tuo, kaip jie apdoroja duomenis: FPGA siūlo lygiagretų aparatinės įrangos vykdymą, o mikrovaldikliai remiasi nuosekliu programinės įrangos valdymu.Jų vidiniai komponentai, sistemos struktūros ir programavimo metodai atspindi šiuos skirtumus, todėl kiekvienas tinka konkrečioms programoms.FPGA puikiai tinka didelės spartos, pritaikomos logikos užduotyse, o mikrovaldikliai idealiai tinka į valdymą orientuotiems ir ekonomiškiems projektams.Kartu jie atlieka svarbų vaidmenį įvairiose pramonės šakose, pavyzdžiui, automatizavimo, ryšių, automobilių ir sveikatos priežiūros sistemose.
