FT234xD-R USB vadovas: „Pinout“, funkcinė bloko diagrama ir alternatyvos

Šiandienos technologijų aplinkoje prietaisai mažėja, o našumo lūkesčiai ir toliau auga.Įveskite „FT234xD-R“-pažangiausią USB-iki vienalyčio UART sąsają, kuri pasiekia puikų kompaktiško dizaino ir galingo funkcionalumo pusiausvyrą.Suplanuota nedideliame 3 mm x 3 mm 12 kontaktų DFN pakete, ši sąsaja idealiai tinka pritaikytoms erdvės suvaržytoms programoms, nepakenkiant našumui.Dėl jo sugebėjimo efektyviai konvertuoti USB į UART signalus, taip pat pažangias energijos valdymo funkcijas, jis tampa pramoninės automatizavimo, vartojimo elektronikos ir dar daugiau sprendimu.

Katalogas

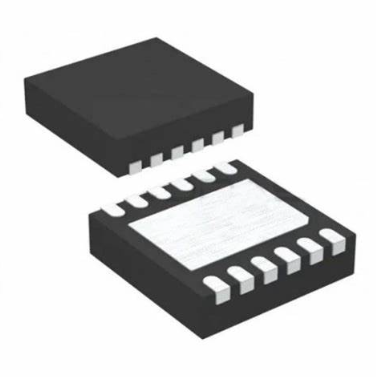

FT234XD-R apžvalga

Ft234xd-r Siekiama supaprastinti USB į serijinę UART sąsają, išsiskiriantį įspūdingu kompaktiškumu 3 mm x 3 mm 12 kontaktų DFN pakete, kuri yra naudinga tankiems PCB išdėstymams.Šis įrenginys, atitinkantis USB 2.0 specifikaciją, uždirbo USB-IF „Test-ID“ (TID) 40001465 (D. D), parodydamas, kad jis laikosi griežtų pramonės standartų.Savo kategorijos lyderis FT234xD-R siūlo aukštą našumą kartu su mažos energijos suvartojimu.Palaikymas naujausiems komunikacijos protokolams.Patikimas duomenų perdavimas įvairiose aparatinės įrangos aplinkose.

Praktiškai FT234xD-R pasirodo neįkainojami scenarijuose, reikalaujančiuose efektyvaus USB konvertavimo.Jo kompaktiškas dizainas leidžia sklandžiai įtraukti į daugybę įrenginių, padidinant funkcionalumą be kompromiso.Faktinės programos apima pramoninių valdymo sistemas, vartotojišką elektroniką ir kūrimo įrankius.Jos integracija yra naudinga aplinkai, kuriai reikalingas nenutrūkstamas patikimumas ir erdvės efektyvumas.Kai integruojate FT234xD-R į jų dizainą, turite atsižvelgti į PCB išdėstymą, šiluminį valdymą ir signalo vientisumą.

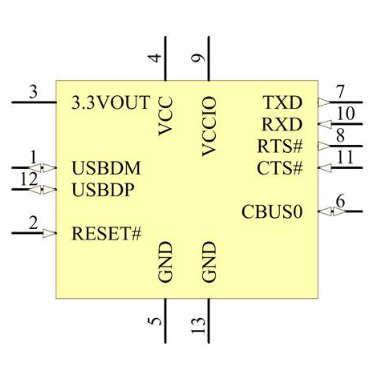

FT234xD-R PIN konfigūracija

Nr.	Vardas	Tipas	Aprašymas
4	VCC	Galia Įvestis	5 v (arba 3.3v) tiekimas į IC
9	VCCIO	Galia Įvestis	1,8 V. - 3,3 V tiekimas IO ląstelėms
3	3.3Vout	Galia Išvestis	3.3v išvestis esant 50m.Gali būti naudojamas „VCCIO“ maitinimui.Kai VCC yra 3,3 V;3 kaištis yra Įvesties kaištis ir turėtų būti prijungtas prie 4 kaiščio.
5, 13	GND	Galia Įvestis	0v Žemės įvestis.
1	USBDM	Įvestis/išvestis	USB Duomenų signalo minusas.
12	USBDP	Įvestis/išvestis	USB Duomenų signalas Plus.
2	Iš naujo nustatyti#	Įvestis	Atstatyti įvestis (aktyvus žemas).
7	Txd	Išvestis	Perduoti Asinchroninis duomenų išvestis.
10	Rxd	Įvestis	Priimantis Asinchroninis duomenų įvestis.
8	RTS#	Išvestis	Prašymas Norėdami išsiųsti valdymo išvesties / rankos paspaudimo signalą.
11	CTS#	Įvestis	Aišku Norėdami išsiųsti valdymo įvesties / rankos paspaudimo signalą.
6	Cbuso	I/o	Konfigūruojamas CBUS I/O PIN.Šio kaiščio funkcija sukonfigūruota įrenginio MTP atmintyje.

CAD FT234XD-R modelis

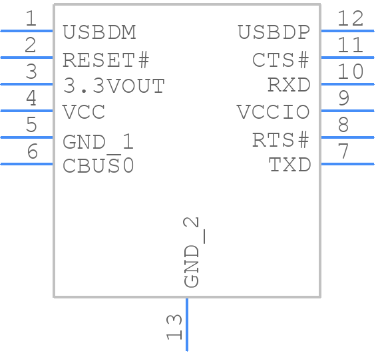

Simbolis

Pėdsakas

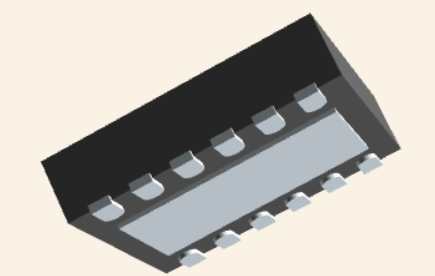

3D vaizdas

FT234xD-R alternatyvos

• Ft234xd-t

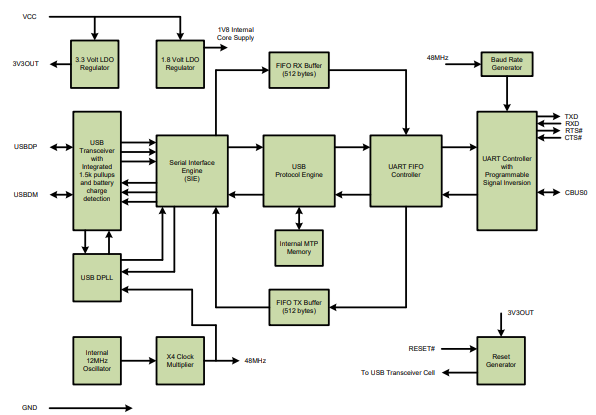

FT234xD-R blokavimo schema

Bendros FT234xD-R programos

USB į serijinį ryšį

„FT234xD-R“ puikiai naudoja keičiant USB į RS232, RS422 arba RS485 formatus, užpildant atotrūkį tarp senųjų sistemų ir šiuolaikinių USB sąsajų.Tai leidžia senesnėms sistemoms be vargo įsitraukti į šiuolaikines USB technologijas.

Pagerinti senus periferinius įrenginius

Integruodamas USB ryšį į senesnius periferinius įrenginius, FT234xD-R įkvepia į šiuos įrenginius naują gyvybę.Tai ne tik padidina jų funkcionalumą, bet ir padidina tinkamumą naudoti, todėl reikia atlikti didelio kapitalinio remonto poreikį.

Modulinė dizainas ir prototipų kūrimas

Projektuojant modulines sistemas, FT234xD-R į lygtį suteikia lankstumo ir mastelio.Ši funkcija tampa būtina plėtros scenarijuose, kai greitas prototipų kūrimas ir griežtas testavimas sudaro kelią naujovėms.

Telekomunikacijų palaikymas

FT234xD-R vaidina aktyvų vaidmenį telekomunikacijų įrenginiuose, nuo ląstelių iki belaidžių telefonų.Jos sugebėjimas valdyti efektyvius USB duomenų perdavimus palaiko ir plėtrą, ir programas, skatinant ryšių technologijos pažangą.

Integracija su MCU, PLDS ir FPGAS

Įtraukus FT234xD-R į mikrovaldiklio blokus (MCU), programuojamus loginius įrenginius (PLDS) arba lauko programuojamus vartų masyvus (FPGA), supaprastina duomenų mainų procesą.Ši integracija sumažina projektavimo sudėtingumą ir padidina bendrą sistemos efektyvumą.

Garso ir mažo juostos vaizdo įrašų duomenys

Programos, kurioms reikia tikslaus garso duomenų perdavimo, pavyzdžiui, skaitmeninių garso sąsajų, FT234xD-R siūlo patikimus USB pagrįstus sprendimus.Tai taip pat palaiko mažo juostos vaizdo įrašų duomenis, tinkančius paprastiems vaizdo srautinio perdavimo reikalavimams.

USB išmaniųjų kortelių skaitytuvai

„FT234xD-R“ palaiko USB intelektualiųjų kortelių skaitytuvus, būtinus saugiems duomenų operacijoms ir patikimoms prieigos valdymo sistemoms.Tai prideda didelį saugumo sluoksnį įvairioms programoms.

USB prietaisų sąsaja

Tarnaujant kaip USB prietaisų sąsaja, FT234XD-R AIDS Duomenų rinkimo ir analizės užduotys.Ši funkcija yra neįkainojama atliekant techninius ir mokslinius tyrimus, užtikrinančius tikslus ir patikimus duomenų tvarkymą.

Skatinti naujoves ir efektyvumą

Galite panaudoti sudėtingas FT234xD-R galimybes, kad jų dizainas ir programos būtų nukreiptos efektyvumo ir inovacijų ribas.Tai veikia kaip katalizatorius, paverčiantis idėjas funkciniais, supaprastintais sprendimais.

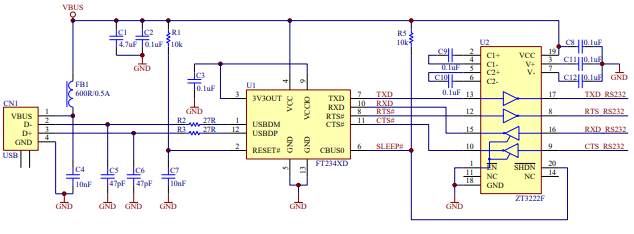

Grandinės pavyzdys su FT234xD-R

Iliustracinis pavyzdys, kaip parodyta pridedamame paveikslėlyje, parodo FT234xD kaip USB į RS232 keitiklį naudojimą.Šioje sąrankoje FT234xD 3v3 loginio lygio perėjimas yra naudojamas nuo 3v3 TTL iki RS232 lygio keitiklio IC į RS232 standartą.Įvairūs įrenginiai, tokie kaip „Zywyn“ linijų tvarkyklės, gali efektyviai valdyti šį lygio poslinkį, naudojant SHDN# PIN, kad sumažintumėte energijos suvartojimą USB pakabos režimo metu.Pažymėtina, kad „Zywyn ZT3222F“, kuris suderinamas su šia konfigūracija, palaiko RS232 ryšį duomenų sparta iki 1000K baudos.

Įdiegus FT234xD-R, vientisas konvertavimas tarp USB ir RS232 sąsajų suteikia keletą privalumų elektroniniuose dizainuose.Integruodami 3V3 TTL į RS232 lygio keitiklį IC, pavyzdžiui, tą, kurį pateikė Zywyn, dizainai gali išlaikyti suderinamumą su plačiu RS232 įrenginių rinkiniu.Be to, šiuolaikiniams grandinių projektams dažnai reikalingi energiją taupantys komponentai;Norint patenkinti šiuos poreikius „Zywyn Line“ tvarkyklėse, „Shdn# PIN“ funkcija.Tai labai prisideda prie bendros energijos suvartojimo mažinimo, dažniausiai tada, kai prietaisas įeina į USB pakabos režimą, taip pratęsdamas akumuliatoriaus veikimo laiką nešiojamose programose.

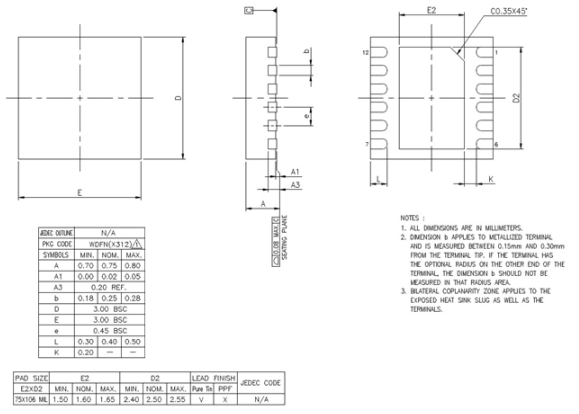

FT234xD-R paketas

FT234xD-R specifikacijos

Čia yra gerai struktūruota FTDI („Future Technology Devices International Ltd“) FT234xD-R lentelė su savo techninėmis specifikacijomis, atributais ir parametrais, taip pat panašiomis dalimis.

Tipas	Parametras
Gamykla Švino laikas	11 Savaičių
Kalno	Paviršius Kalno
Paketas / Atvejis	12-VFDFN Atidėtas padas
Numeris iš kaiščių	12
Veikia Temperatūra	-40 ° C. iki 85 ° C.
Pakuotė	Juosta & Ritė (TR)
Paskelbta	2006 m
Dalis Būsena	Aktyvus
Drėgmė Jautrumo lygis (MSL)	3 (168 valandos)
Numeris terminacijų	12
Įtampa - Tiekimas	2,97 V. iki 5,5 V.
Terminalas Pozicija	Dvigubas
Terminalas Forma	Ne Švinas
Viršūnė Reflovo temperatūra (° C)	260 ° C.
Tiekimas Įtampa	5v
Terminalas Žingsnis	0,45 mm
Laikas @ Piko reflow temp-max (-os)	40
Funkcija	Tiltas, USB į UART
Kvalifikacija Būsena	Ne Kvalifikuotas
Veikia Tiekimo įtampa	5v
Sąsaja	UART
Veikia Tiekimo srovė	8MA
Numeris uostų	1
Nominalus Tiekimo srovė	8MA
µP/µC/periferiniai ICS tipas	Autobusas Valdiklis, universalus serijinis magistralė
Duomenys Įvertinti	3 MBPS
Protokolas	USB
USB Standartas	USB 2.0
Autobusas Suderinamumas	I2c
Aplinkos Temperatūros diapazonas aukštas	85 ° C.
Ūgis	800 μm
Ilgis	3 mm
Plotis	3 mm
Pasiekti SVHC	Ne SVHC
Rohs Būsena	Rohs Suderinamas
Be švino	Be švino

Duomenų lapas PDF

FT234xD-R duomenų lapai:

Ft234xd.pdf
