Lauke programuojami vartų masyvas (FPGA): pažanga, architektūra ir programos šiuolaikinėje elektronikoje

Šiame vadove nagrinėjama FPGA (lauke programuojama vartų masyvo) technologija, naujovės, skatinančios skaitmeninės grandinės dizaino ateitį.Skirtingai nuo fiksuotos funkcijos lustų, FPGA galima perprogramuoti, kad būtų galima prisitaikyti prie besikeičiančių poreikių.Straipsnyje aprašomas svarbus jų vaidmuo tokiose pramonės šakose kaip telekomunikacijos ir skaitmeninio signalo apdorojimas, siūlantis įžvalgas apie jų architektūrą, programas ir didėjantį poveikį šiuolaikinei elektronikai.

Katalogas

FPGA technologijos pažanga

Lauke programuojami vartų masyvo (FPGA) technologija išsiskiria dėl jos pritaikomumo, siūlydama perprogramuojamus aparatinės įrangos sprendimus, kuriuos galima pritaikyti skirtingoms programoms, skirtingai nuo fiksuotų funkcijų lustų, tokių kaip ASIC.Šis lankstumas padarė FPGA svarbų tokiose srityse kaip ryšių sistemos, skaitmeninio signalo apdorojimas ir mašinų mokymasis.Tokios šalys kaip China vaidina svarbų vaidmenį tobulinant FPGA inovacijas, kurdamos sudėtingus sprendimus, kurie sustiprina jų technologinę padėtį.Tobulėjant FPGA, jie paruošia kelią tarpvalstybiniam bendradarbiavimui ir inovacijoms, padėdami pramonės šakoms spręsti šiuolaikinius iššūkius, susijusius su pritaikyta, aukštos kokybės aparatine įranga.Skirtingai nuo tradicinių skaičiavimo metodų, kurie priklauso nuo nuoseklaus apdorojimo, FPGA pasitelkia lygiagrečią apdorojimą, kad efektyviau tvarkytų sudėtingas užduotis.Daugelis naudoja aparatinės įrangos aprašymo kalbas (HDLS), norėdami programuoti šias lustus, leisdami joms kurti sudėtingus algoritmus tiesiogiai aparatinėje įrangoje, kad būtų greitesnis našumas.Įvaldyti FPGA plėtrą reikalaujama teorinių žinių ir praktinės patirties, susijusios su aparatinės įrangos programinės įrangos integracija.Šis unikalus požiūris į skaičiavimą suteikia FPGA pranašumą tokiose srityse kaip šifravimas, AI ir duomenų apdorojimas, todėl jie yra puikūs įrankiai būsimoms technologinėms pažangoms įvairiose pramonės šakose.

FPGA technologijos kelionė

Kai 1985 m. „Xilinx“ pristatė „XC2064 FPGA“, jis uždegė technologijos transformaciją, perkeldamas kraštovaizdį tuo metu, kai tik pradeda apimti asmeninius kompiuterius, internetą ir mobiliuosius telefonus.Šios naujovės paskatino naują erą, sutelktą į skaitmeninę integraciją.Iš pradžių atlikdamos pagrindines logines užduotis, FPGA sparčiai progresavo, nustatant vertę skaitmeniniame apdorojime ir įterptomis programomis.Dviejų dešimtmečių negailestingo vystymosi metu FPGA perėjo iš pagalbinių dalių iki savarankiškų jėgainių, atspindinčių greitą evoliuciją puslaidininkių pramonėje.Jų kelionėje demonstruojamas ryškus sudėtingumo šuolis, pradedant nuo ankstyvojo 2 μm proceso su 85 000 tranzistorių iki pažengusiųjų milijardų tranzistinių prietaisų, naudojant tokias technologijas kaip 65Nm iki 2007 m.per kūrimo ir vertinimo procesus pramonėje.Šis nuolatinis technologinis augimas paskatino FPGA pramonę, tenkinančią didėjančią sudėtingų puslaidininkių sprendimų paklausą.FPGAS gebėjimas be vargo integruoti ir naudotis naujomis technologijomis yra liudijimas apie pritaikomumo ir įžvalgos svarbą inžinerijoje.Neįprastai tobulindamas ir praplečiant savo funkcijas, FPGA ne tik neatsilieka nuo technologinės pažangos, bet ir dažnai daro įtaką jos ateities trajektorijai.

FPGA funkcionalumo principai

FPGA struktūra ir komponentai

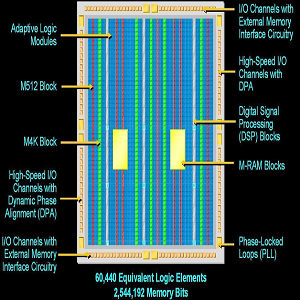

Lauko programuojami vartų masyvai (FPGA) naudoja sudėtingą architektūrą, vadinamą loginių ląstelių masyvu (LCA).Ši sistema apima konfigūruojamus loginius blokus (CLB), įvesties išvesties blokus (IOB) ir platų sujungimų tinklą.Tokia architektūra nustato pagrindą labai reguliuojamoms logikos projektams.Skirtingai nuo tradicinių fiksuotų loginių grandinių, FPGA gali pasigirti puikiu sugebėjimu pertvarkyti.Nors statinės grandinės nesikeičia, FPGA transformuoja logines operacijas, tiksliai įkeliant konfigūruojamus duomenis į statines RAM ląsteles, padidindamos jų pritaikomumą.Šis bruožas sustiprina jų, kaip dinaminių aparatūros komponentų, ir platformų, skirtų novatoriškoms programoms įvairiose srityse, vertę.

Loginės procedūrų pritaikymas

Plati ir perprogramuojama FPGA sistema įgalina pakartotinai pritaikyti įvairias logines transformacijas.Atidžiai įkeldami konkrečius konfigūracijos duomenis į savo atminties komponentus, asmenys gali išskirtinai tiksliai pritaikyti logines užduotis.Toks pritaikymas palaiko daugybę projekto poreikių ir pabrėžia FPGAS nukrypimą nuo jų fiksuotų pirmtakų, tokių kaip PALS ir CPLDS, palengvindamas beveik beribes loginio perprogramavimo galimybes.Šis pritaikomumas pasirodo neįkainojamas pramonės šakose, reikalaujant dažnai pokyčių, tokių kaip telekomunikacijos ir signalų apdorojimas.

Įvairi taikymo integracija

FPGA veikia kaip efektyvus tiltas tarp fiksuotų loginių prietaisų ir specifinių programų integruotų grandinių (ASICS), siūlantis pritaikomumą, nepatiriant didelių pasirinktinės aparatūros išlaidų.Jų lankstumas skatina naudojimą įvairiose programose, įskaitant aukšto dažnio prekybos sistemas ir kosmoso technologijas.Ši kokybė yra naudinga prototipų kūrimo etapų metu, kai iteraciniai patobulinimai gali įvykti nereikalaujant visiško aparatūros pertvarkymo.Sudėtingoje aplinkoje FPGA gebėjimas tuo pačiu metu valdyti kelias užduotis rodo harmoningą reaguojančios aparatinės įrangos ir šiuolaikinės programinės įrangos dinaminių poreikių sąveiką.Apmąstydami FPGA architektūrą ir potencialą, paaiškėja, kad tikroji jų stiprybė yra plačiai lanksčiai.Šis požymis revoliucionuoja pramonės problemų sprendimo metodus, leidžiančius priimti sprendimus, kurie progresuoja kartu su technologine pažanga.Pramonės įžvalgos rodo, kad būdingas FPGA pertvarkymas daro juos į ateitį nukreiptų programų komponentą, kai skirtumas tarp programinės įrangos ir aparatinės įrangos tampa vis neryški.

Pagrindinė FPGA įrenginių struktūra

FPGA įrenginiai priklauso pusiau klientų grandinių kategorijai specializuotose integruotose grandinėse, pagamintos taip, kad pasiūlytų lankstumą ir plačią funkcijų spektrą.Jie įtraukia daugybę išteklių, tokių kaip programuojami įvesties/išvesties vienetai, konfigūruojami loginiai blokai ir skaitmeninio laikrodžio valdymo moduliai.Šie komponentai sukuria dinamišką pagrindą, įgalinantį pastebimą programavimą, kuris padeda spręsti iššūkius, su kuriais susiduria įrenginiai su ribotais vartų skaičiumi.Platus sujungimo ištekliai, įterpti į FPGA, palengvina aukštą integraciją ir patikimus dizainus, reikalaujančius palyginti vidutinių pradinių investicijų.Dėl šio bruožo FPGA patrauklūs skaitmeninėse grandinėse.

FPGA projektavimo kelionė paprastai laikosi organizuoto metodo.Pirmiausia yra sukurta algoritmo architektūra, kuri yra strateginis vėlesnių etapų planas.Po to vyksta sistemos modeliavimas, pateikiant įžvalgą apie galimas problemas prieš pereinant prie fizinio įgyvendinimo.Paskutinis žingsnis apima aparatinės įrangos patvirtinimą naudojant iteracinį prototipų kūrimą, užtikrinant, kad visi pakeitimai būtų praktiški ir veiksmingi.Šį išplėstinį kūrimo ciklą praturtina įvairūs procesai, naudojant elektroninio projektavimo automatizavimo (EDA) įrankius.Šios priemonės prisideda prie dizaino tobulinimo ir optimizavimo, kad atitiktų praktinius reikalavimus.

Svarbus šio vystymosi proceso elementas yra ciklinis kūrimo ir bandymo pobūdis.Kai teoriniai dizainai bus baigti ir patobulinami naudojant modeliavimą, nauji apribojimai vykdomi ir patvirtinami faktinėje FPGA aparatinėje įrangoje.Šis nuolatinis dizaino ir fizinio bandymo sąveika užtikrina, kad rezultatas yra tvirtas ir efektyvus.Patyrusi perspektyva vertina šių pakartotinių ciklų svarbą, atpažindama pusiausvyrą tarp konceptualių idealų ir praktinių apribojimų, galiausiai sukelia sėkmingus FPGA projektus.Šių pastangų kulminacija sukuria išsamią, pritaikomą ir patikimą FPGA sistemą, skirtą išspręsti skaitmeninės grandinės sudėtingumą.

FPGA mikroschemų dizaino darbo principai

FPGA lustų projektavimui reikalingas gerai struktūruotas karkasas ir metodinis požiūris, suderintas su specifiniais FPGA architektūros reikalavimais.Procesas apima sudėtingų algoritmų pavertimas praktiniais projektais, naudojant pažangias priemones, tokias kaip MATLAB ar C., Taikant aparatinės įrangos aprašymo kalbas (HDLS) tiksliai, galite užtikrinti aiškumą, funkcionalumą ir efektyvią komponentų integraciją FPGA sistemoje.FPGA dizaino aspektas yra sklandi aparatūros komponentų integracija ir dėmesys schemoms.Panašiai kaip architektai remiasi išsamiais brėžiniais, FPGA dizaineriai sutelkia dėmesį į loginių vartų ir sąsajų sluoksnių sujungimą, kad pasiektų norimą našumą.Šis visų dizaino elementų koordinavimas užtikrina, kad galutinis produktas veikia efektyviai ir atitinka funkcinius reikalavimus.

Algoritmų kūrimas ir vertimas yra pagrindiniai FPGA projektavimo žingsniai.Daugelis sukuria sudėtingus algoritmus aukšto lygio kalbomis ir patobulina jas pakartotinai, kad užtikrintų, jog jie tiksliai išversta į suderinamas su FPGA architektūra.Procesas atspindi programinės įrangos kūrimo ciklus, kai nuolatiniai bandymai ir tobulinimas lemia geresnį našumą.HDL įvaldymas dar labiau padidina šį procesą, padarydamas kodą skaitomesnį, efektyvesnį ir lengviau derinamą.Norint užtikrinti, kad galutinis dizainas būtų patikimas ir atitiktų vartotojų lūkesčius, reikalingas patikrinimas ir derinimas lentos lygyje.Šis žingsnis apima išsamų bandymą, panašų į priešpriešinį kontrolinį sąrašą, kad būtų galima prieš pradedant diegti galimas problemas.Griežta tikrinimo praktika sumažina riziką ir pagerina bendrą FPGA lusto patikimumą, užtikrinant ilgalaikį funkcionalumą ir greitesnį laiką.

Dizaino kalbos ir platformos

FPGA projektavimo praktikos pažanga

Lauke programuojami vartų masyvai (FPGA) yra labai universalūs aparatūros įrenginiai, kuriuos galima pritaikyti atliekant konkrečias užduotis.Norėdami suprojektuoti šias pritaikytas funkcijas, daugelis remiasi aparatinės įrangos aprašymo kalbomis (HDLS), leidžiančiomis apibrėžti, kaip turėtų elgtis skaitmeninė sistema.Du iš dažniausiai naudojamų HDLS FPGA dizaine yra VHDL ir Verilog HDL.Šios kalbos yra pagrindas kurti sudėtingas skaitmenines grandines, pateikiant būdą modeliuoti sistemos elgesį prieš ją fiziškai įgyvendinant.Šis gebėjimas apibūdinti aparatūros elgseną naudojant kodą padeda optimizuoti sistemos našumą ir pasiekti tikslų funkcionalumą.

VHDL, kuris reiškia VHSIC aparatūros aprašymo kalbą, yra plačiai priimta kalba FPGA dizaine, nes ji pabrėžia perkeliamumą ir dizaino nepriklausomybę.Tai leidžia rašyti kodą, kuris gali būti pritaikytas skirtingoms aparatinės įrangos architektūroms, todėl lengviau pakartotinai naudoti dizainą keliuose projektuose.VHDL yra naudingas projektams, kuriems reikalingas aukštas sistemos architektūros kontrolės lygis, nes tai leidžia sukurti labai pritaikytus sprendimus, pritaikytus konkrečioms programoms.Kita vertus, „Verilog“ dažnai teikiama pirmenybė paprastesnei, C tipo sintaksei, todėl ji tampa prieinamesnė, susipažinusi su tradicinėmis programavimo kalbomis.„Verilog“ yra populiarus dėl didelio masto daugiapakopių projektavimo procesų, kuriuose reikalingas aiškumas ir paprastumas.

Tiek VHDL, tiek „Verilog“ toliau vystosi, pristatant sudėtingesnes funkcijas, kurios daro FPGA dizaino darbo eigą efektyvesnes.Šios kalbos dabar palaiko sudėtingesnes logines konstrukcijas, kurios supaprastina projektavimo procesą ir pagerina produktyvumą.Iteracinis FPGA dizaino pobūdis skatina nuolatinį mokymąsi ir tobulėjimą, leidžiantį peržengti tai, ką šie pritaikomi prietaisai gali pasiekti įvairiose pramonės šakose.

Integruota plėtros aplinka (IDE)

Be aparatinės įrangos aprašymo kalbų, „FPGA Design“ reikalauja specialių programinės įrangos įrankių, vadinamų integruota kūrimo aplinka (IDE), kad būtų galima valdyti visą projektavimo procesą.IDE pateikia išsamų įrankių rinkinį, kuris padeda rašyti, išbandyti ir suderinti FPGA dizainą.Du iš labiausiai naudojamų IDE FPGA plėtroje yra „Quartus II“, kuriuos sukūrė „Intel“, ir „Vivado“, kurią sukūrė „Xilinx“.Šios platformos supaprastina kūrimo procesą, integruodamos įvairias projektavimo užduotis į vieną sąsają, todėl lengviau valdyti sudėtingus projektus nuo pradžios iki pabaigos.

Viena iš pagrindinių šių IDE funkcijų yra padėti efektyviai rašyti ir organizuoti kodą.Be pagrindinio kodo redagavimo, šios platformos taip pat pateikia modeliavimo įrankius, leidžiančius išbandyti savo dizainą praktiškai prieš diegdama aparatinę įrangą.Tai yra kritinis projektavimo proceso žingsnis, nes jis padeda anksti nustatyti ir išspręsti galimas problemas, sumažinant brangių klaidų riziką fizinio įgyvendinimo etape.IDE taip pat siūlo derinimo įrankius, leidžiančius išanalizuoti, kaip jų skaitmeninės sistemos elgsis skirtingomis sąlygomis, užtikrinant, kad galutinis dizainas veiktų kaip tikėtasi.

Gebėjimas greitai kartoti dizainus ir išbandyti kelias konfigūracijas yra pagrindinis IDE naudojimo pranašumas.Norėdami optimizuoti našumą ir patikimumą, galite pritaikyti dizainus, remdamiesi atsiliepimais iš modeliavimo ir derinimo sesijų.Šis iteracinis procesas taupo laiką, sumažindamas fizinių prototipų poreikį ir sutrumpina bendrą vystymosi ciklą.Naudodamiesi IDE, galite užtikrinti, kad galutiniai dizainai atitiktų visus techninius reikalavimus ir praktinius apribojimus, todėl susidarys tvirtesnės ir efektyvesnės elektroninės sistemos.Kadangi FPGA programos ir toliau plečiasi tokiose srityse kaip IoT, AI ir EDGE skaičiavimas, šios plėtros aplinkos vaidins vis svarbesnį vaidmenį spartėjant naujovėms.

FPGA taikymas

Išplėstinės vaizdo įrašų apdorojimo sistemos

FPGA prisideda prie vaizdo įrašų apdorojimo sistemų raidos.Pasinaudodama jų greičiu ir lankstumu, šios sistemos pagerina vaizdo technologijas, tokias kaip segmentacija šiuolaikiniams kelių ekranų ekranams.Jie patenkina didėjančią išskirtinės vaizdo kokybės paklausą per vamzdynus ir lygiagrečiai apdorojant duomenis.FPGAS efektyviai valdo duomenų srautus, pateikdami vaizdo srautus, kurie atitinka skiriamuosius apdorojimo reikalavimus, įtraukdami skaitymo/rašymo operacijas, kurias palaiko įterptosios RAM ir FIFO konfigūracijos sudėtingose ​​sistemos architektūrose.Šioje srityje pastebėta greita evoliucija yra naudinga nuolatiniams bandymo bandymams ir aukšto lygio įgyvendinimams, būdingiems dinaminei ekrano aplinkai.

Efektyvios duomenų valdymo sistemos

Duomenų delsos ir saugojimo projektavimo metu FPGA atlieka vaidmenis, ypač programuojamose vėlavimo linijose, naudojamos komunikacijos nustatymuose.Naudodami atminties ir kovos strategijas, kurias varo RAM ar FIFO, jie optimizuoja sistemos efektyvumą, sklandžiai pritaikydami duomenų ryšio protokolų pokyčius.Šis efektyvumas ypač sumažina sistemines pridėtines išlaidas elektroniniuose tinkluose.FPGAS atlieka tiesioginę SD kortelių operacijų kontrolę, suderindami duomenų valdymo sprendimus su nuolat kintančiu algoritminių iššūkių kraštovaizdžiu.

Telekomunikacijų sektoriaus naujovės

FPGA pastebimai tarnauja telekomunikacijose, tvarkant sudėtingus protokolus bazinėse stotyse ir užtikrinant sklandų veikimą vykdant nuolatines protokolo adaptacijas.Jų judrumas papildo ekonominius ir funkcinius poreikius teritorijose, perpildytose galutiniais prietaisais.Nors FPGA iš pradžių buvo palanki komunikacijos sistemų kūdikystėje, FPGA grakščiai pereina prie ASIC palaikymo, nes šios sistemos subręsta, aktyviai padėdamos tinklams augimo ir veiklos pokyčių etapuose.Šis universalumas akivaizdus bandomuosiuose projektuose, skirtuose sustiprinti tinklo patikimumą ir pralaidumą.

Plačiosios pramonės programos

Be telekomunikacijų, FPGA naudoja saugumo, pramonės, karinės ir kosmoso sektorius.Jų pritaikomumo tinkamumo protokolas keičiasi apsaugos sistemose, o kompaktiškos FPGA patenkina niuansuotus pramonės poreikius su pritaikytais sprendimais.Jų tvirtumas vaidina svarbų vaidmenį gynybos programose.Kadangi tokios technologinės arenos kaip 5G ir AI plečiasi, FPGA yra pasirengusios atrakinti daugybę pramonės būdų.Šių disciplinų bandomieji tyrimai rodo daug žadantį efektyvumo ir inovacijų padidėjimą, reiškiantį ateitį, kurioje gausu įvairių programų.
