„Gal20V8B-15LJN“: funkcijos, „Pinout“, programos ir programavimo vadovas

„Gal20V8B-15LJN“ yra išskirtinis įrenginys, skirtas daugeliui skaitmeninių užduočių.Šis vadovas atidžiai apžvelgia tai, ką gali padaryti „Gal20V8B-15LJN“, sutelkdamas dėmesį į jo lankstumą ir stiprią našumą įvairiuose naudojimo būduose, pradedant kontroliuojančiomis mašinomis ir baigiant kasdienėmis programėlėmis.Mes aprašysime pagrindines jo funkcijas, kaip ji yra nustatyta ir kaip ją užprogramuoti, pasiūlydami aiškų vaizdą tiems, kurie nori naudoti pažangius loginius sprendimus savo projektuose.

Katalogas

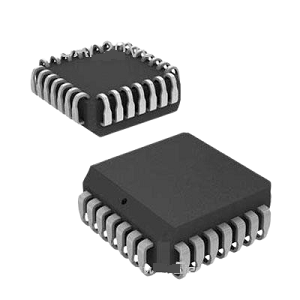

GAL20V8B-15LJN Aprašymas

GAL20V8B-15LJN Iš grotelių puslaidininkio yra išskirtinė „Gal® 20V8“ įrenginių šeima, žinoma dėl savo efektyvumo ir greitojo veikimo.Šis modelis sukurtas naudojant „E2CMOS“ technologiją, kuri yra švenčiama mažos energijos suvartojimui, išlaikant aukštą našumą.„Gal20V8B-15LJN“ yra universalus ir tinkamas plačiam programuojamų loginių programų spektrui, pirmiausia naudojamas skaitmeninės logikos programose, tokiose kaip adresų dekodavimas, įrenginio sąsajos ir logikos pakeitimas.„Gal20V8B-15LJN“ apima 8 makrokolų konfigūraciją, maksimalų 62,5 MHz veikimo dažnį ir tik 15 nanosekundžių sklidimo vėlavimą, užtikrinant greitą ir patikimą našumą.Jis veikia naudojant standartinį 5 V maitinimo šaltinį ir yra 28 kontaktų PLCC (plastikinio švino lustų nešiklio) pakuotėje.

Jei ieškote patikimo ir efektyvaus programuojamo loginio sprendimo, „Gal20V8B-15LJN“ yra puikus pasirinkimas.Jis sukurtas siekiant užtikrinti stiprų našumą, todėl tai yra protinga galimybė įmonėms, siekiančioms atnaujinti savo technologijas.Jei svarstote apie masinį užsakymą, tai yra puiki proga optimizuoti savo programas ir išnaudoti visas galimybes iš savo infrastruktūros.

GAL20V8B-15LJN PIN konfigūracija

GAL20V8B-15LJN yra a Bendroji masyvo logika (gal) Įrenginys, programuojamas loginis įrenginys, naudojamas įvairiose skaitmeninės logikos programose. PIN konfigūracija seka a Standartinis 24 kontaktų dvigubo linijos paketo (DIP) išdėstymas, su įėjimais, išėjimais ir valdymo kaiščiais, aiškiai apibrėžtais.

Ant Kairė pusė Iš diagramos (1–12 kaiščiai) pirmiausia matome įvesties (i) kaiščius, leidžiančius įrenginiui gauti signalus iš išorinių grandinių.1 kaištis ir keli kiti kaiščiai (5, 7, 9 ir 11) yra nurodyti kaip įėjimai (I).6 ir 22 kaištis yra pažymėti NC (be jungties), tai reiškia, kad jie nėra elektra sujungti su vidine grandine.GND (žemės) kaištis yra pastatytas 12 kaiščio, kuris yra prietaiso etaloninė įtampa.

Ant Dešinė pusė (kaiščiai 13–24), mes turime įvesties/išvesties (I/O) kaiščius, kurie yra konfigūruojami kaip įvestys arba išvesties, atsižvelgiant į užprogramuotą logiką.Šie I/O kaiščiai (18, 19, 21, 23, 25 ir 26) suteikia lankstų ryšį.Režimo kaištis (15 kaištis), skirtas apibrėžti įrenginio veikimo režimą, ir VCC (maitinimo šaltinio) kaištis, esantis 24 kaiščio kaiščiu, suteikia reikiamą įtampą tinkamam veikimui.

Prie viršus Iš įrenginio yra papildomų valdymo signalų, įskaitant „MCLK“ (pagrindinį laikrodį, 2 kaištį) ir papildomus NC kaiščius.„Gal20V8B“ „Pinout“ leidžia sukurti efektyvų skaitmeninės logikos dizainą, todėl jis yra plačiai naudojamas komponentas programuojamose loginėse grandinėse.

GAL20V8B-15LJN CAD modeliai

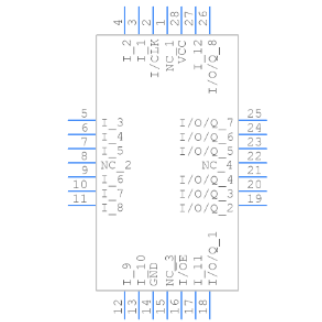

GAL20V8B-15LJN simbolis

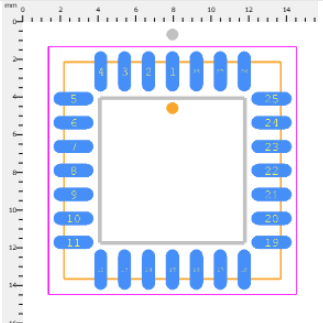

„Gal20V8B-15LJN“ pėdsakas

„Gal20V8B-15LJN“ funkcijos

• Dauginimasis vėlavimas: „Gal20V8B-15LJN“ gali pasigirti maksimaliu 15 nanosekundžių sklidimo uždelsimu, tai reiškia, kad jis gali valdyti greito signalo perėjimus ir efektyviai veikti laikui bėgant.

• Veikimo dažnis: Tai palaiko maksimalų 62,5 MHz veikimo dažnį, palengvindamas greitą apdorojimą ir reagavimą sudėtingose ​​skaitmeninės logikos grandinėse.

• Mažos energijos suvartojimas: Įrenginyje naudojama „E2CMOS“ technologija - CMO variantas, pabrėžiantis energijos vartojimo efektyvumą.Ši technologija užtikrina, kad „Gal20V8B-15LJN“ sunaudoja mažiau energijos, todėl ji yra ideali pritaikymui, kai reikia energijos efektyvumo, neprarandant našumo.

• Perprogramuojama E2 ląstelių technologija: „Gal20V8B-15LJN“ yra aprūpinti elektra ištrinamomis ląstelėmis, leidžiančiomis prireikus perprogramuoti ir atnaujinti logines funkcijas.Ši funkcija suteikia puikų lankstumą ir pritaikomumą keičiant aparatūros aplinką ar sistemos atnaujinimus.

• Universalus išvesties logikos makrokuliai: Tai apima 8 išvesties loginius makrokellus, kuriuos galima atskirai užprogramuoti įvairioms loginėms funkcijoms, leidžiančioms pritaikyti įrenginį pagal konkrečius poreikius.Šie makrokuliai palaiko konfigūruojamą išvesties poliškumą ir gali mėgdžioti 24 kontaktų PAL įrenginių funkcionalumą, todėl „Gal20V8B-15LJN“ yra universalus pasirinkimas įvairioms skaitmeninėms programoms.

• Sustiprintas bandomumas: Įrenginyje yra visų registrų išankstinio įkėlimo ir įjungimo įjungimo galimybės, užtikrinančios 100% funkcinį išbandymą.Šis aspektas puikiai tinka išlaikyti patikimumą ir nuspėjamumą veiklos aplinkoje, ypač kai svarbu sistemos vientisumas ir našumas.

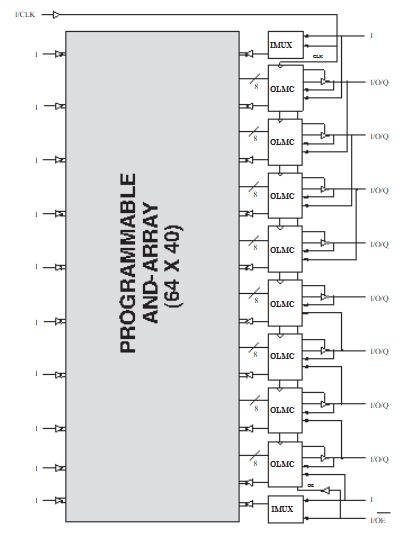

GAL20V8B-15LJN BLOCK DIAGRAM

„Gal20V8B-15LJN“ yra bendras masyvo logikos (GAL) įrenginys, kurį sudaro programuojamas ir matricas (64 x 40), kuris leidžia lanksčiai diegti logiką.„Block“ diagrama parodo programuojamą ir matricą, kuri tarnauja kaip pagrindinis loginis variklis, kuriame logiškai sujungiami įėjimai ir grįžtamojo ryšio signalai.Ši programuojama matrica leidžia sukonfigūruoti įvairias kombinuotas ir nuoseklias logines funkcijas, siūlančias lankstumą skaitmeninės grandinės dizaino srityje.

Dešinėje diagramos pusėje matomas OLMC (išvesties loginės makrokomandos ląstelės), kiekviena sujungta su ir arijaus išėjimais.Šios makro ląstelės apibrėžia išvesties kaiščių elgseną, nesvarbu, ar jos veikia kaip kombinuota logika, ar nuosekli logika su „Flip-Flop“ saugykla.Be to, „IMux“ (įvesties multiplekserio) vienetai įgalina vidinį signalo nukreipimą, dar labiau padidindami įrenginio programavimą.I/OQ (įvesties/išvesties kaiščiai) žymi įrenginio ir išorinių grandinių sąsają, leidžiančią dvikryptį ryšį, atsižvelgiant į sukonfigūruotą logiką.

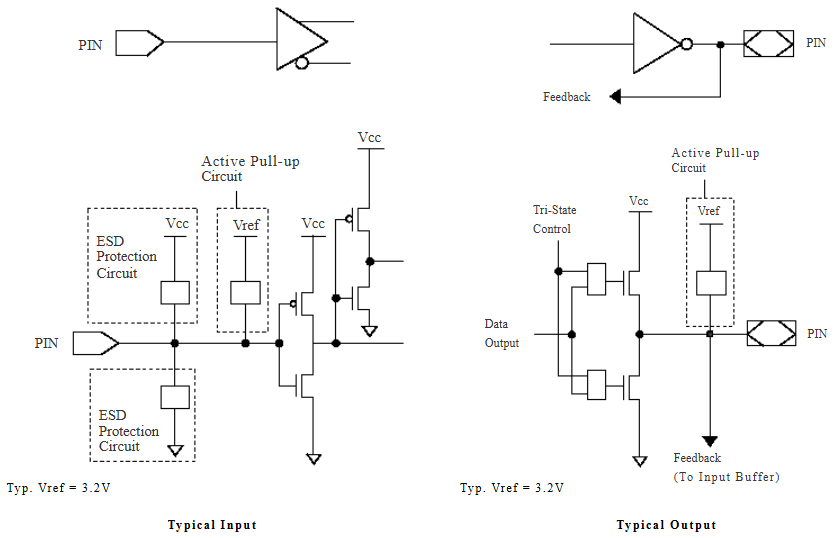

Įvesties/išvesties ekvivalentinė schema

„Gal20V8B-15LJN“ įvesties/išvesties ekvivalentinė schema iliustruoja prietaiso įvesties ir išvesties kaiščių vidines elektrines charakteristikas.Šios schemos pabrėžia, kaip programuojamas loginis įtaisas (PLD) valdo signalus per apsaugos grandines, aktyvius traukos ir trijų būsenų valdymo mechanizmus, užtikrinant patikimą veikimą skaitmeninėse grandinėse.

Tipiškas įvestis Schema parodo įvesties kaiščio struktūrą, į kurią įeina ESD (elektrostatinės iškrovos) apsaugos grandinės, kad būtų išvengta trumpalaikių įtampos smaigalių pažeidimų.Aktyvi traukos grandinė užtikrina, kad kaištis išlaiko apibrėžtą loginį lygį, kai jo nevadina išorinis signalas, neleidžiant plūduriuojančioms būsenoms, kurios gali sukelti nenuspėjamą elgesį.Etaloninė įtampa (VREF = 3,2 V) vaidina svarbų vaidmenį nustatant slenkstį aukštai ar žemoms loginėms ar žemoms būsenoms nustatyti.

Tipinė išvestis Schema iliustruoja išvesties struktūrą, į kurią įeina „Push-Pull“ tranzistoriaus pora, įgalinanti stiprias pavaros galimybes tiek aukštų, tiek žemų loginių būsenų.„Tri-State“ valdymo funkcija leidžia išvesties kaiščiui įvesti aukštos varžos būseną, skirtą į magistralę orientuotus dizainus, kai keli įrenginiai turi tą patį ryšį.Grįžtamojo ryšio kelias suteikia vidinį ryšį su logikos masyvu, leidžiant įrenginiui stebėti ar sinchronizuoti išvesties būseną su kitomis logikos funkcijomis.Aktyvi traukos grandinė užtikrina patikimą įtampos lygį, kai to reikia.

„Gal20V8B-15LJN“ yra skirtas greitaeigiai, mažos galios programuojamos loginės programos, turinčios tvirtą įvesties apsaugą, lanksčias išvesties konfigūracijas ir programuojamus grįžtamojo ryšio kelius.Dėl to jis tinka sudėtingiems skaitmeniniams projektams, kuriems reikalingas patikimas signalo vientisumas ir konfigūruojamos loginės operacijos.

GAL20V8B-15LJN specifikacijos

Tipas	Parametras
Gamintojas	„Gardos puslaidininkių korporacija“
Serija	GAL20V8B
Pakuotė	Vamzdis
Dalies būsena	Pasenęs
Programuojamas tipas	Ee pld
Subkategorija	Programuojama logika ICS
Makrokelinių skaičius	8
Maksimalus veikimo dažnis	62,5 MHz
Plokštės vėlavimas - Maks	15 ns
Darbinė tiekimo įtampa	5 v
Veikimo tiekimo srovė	90 Ma
Tiekimo įtampa - min.	4.75 v
Tiekimo įtampa - maksimalus	5.25 v
Minimali darbo temperatūra	0 ° C.
Maksimali darbo temperatūra	+75 ° C.
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	28-LCC („J-Lead“)
Tiekėjo įrenginių paketas	28-PLCC (11.51x11.51)
Bazinis produkto numeris	Gal20v8
Ūgis	3,68 mm
Ilgis	11,5 mm
Plotis	11,5 mm
Vieneto svoris	0,041719 uncijos

GAL20V8B-15LJN programos

Įterptos sistemos

„Gal20V8B-15LJN“ dažnai naudojamas įterptosiose sistemose, kuriose pritaikytos logikos reikia konkrečioms valdymo funkcijoms.Jo programuojamas pobūdis leidžia pritaikyti įrenginį įvairiems iteraciniams procesams, sustiprinant funkcionalumą ir integraciją su kitais sistemos komponentais.

Skaitmeninės valdymo sistemos

Skaitmeninėse valdymo sistemose šis PLD yra naudojamas įgyvendinti sudėtingą logiką varikliams valdyti, sąsajas su jutikliais ir apdorojimo signalus.Dėl gebėjimo tvarkyti išsamią kontrolės logiką jis yra idealus programoms, kurioms reikia tikslios operatyvinės kontrolės ir reagavimo.

Ryšio sąsajos

Įrenginys puikiai valdo komunikacijos protokolus, koduojant ir dekoduojant duomenis bei kontroliuojant būsenos mašinas.Tai sklandžiai prisitaiko prie skirtingų komunikacijos standartų, todėl tai yra universalus telekomunikacijų ir tinklo įrenginių pasirinkimas.

Bandymo ir matavimo įranga

Bandymo ir matavimo programoms „Gal20V8B-15LJN“ teikia pritaikytas duomenų apdorojimo galimybes, signalo nukreipimą ir valdymo logiką.Tai leidžia sukurti pritaikytus matavimo sprendimus, kuriems reikalingas konkrečias duomenų tvarkymo ir valdymo funkcijas.

Automobilių elektronika

Automobilių sektoriuje šis PLD išsiskiria dėl tvirto dizaino ir puikios elektrostatinės iškrovos (ESD) apsaugos.Šios savybės užtikrina patikimą veikimą reikalaujančiomis sąlygomis, būdingomis automobilių aplinkoje.

Pramonės automatizavimas ir valdymo sistemos

„Gal20V8B-15LJN“ yra naudinga pramoninei automatizavimui, suteikiant logiką, reikalingą sudėtingiems pramonės procesams ir mašinoms valdyti.Tai leidžia automatizuoti užduotis ir integruoti valdymo sistemas, taip padidindamas gamybos operacijų efektyvumą ir patikimumą.

Vartojimo elektronika

Vartojimo elektronikoje šis įrenginys naudojamas siekiant pagerinti namų ūkio ir asmeninių prietaisų funkcionalumą naudojant efektyvius loginius sprendimus.Dėl to, kad jo gebėjimas ekonomiškai atlikti daugybę loginių funkcijų daro ją populiariu pasirinkimu vartotojų produktų gamintojams.

Pasirinktinės būsenos mašinos

PLD yra idealus kuriant pasirinktines būsenos mašinas skaitmeninėse grandinėse, gerinant valdymo logikos ir eksploatavimo sekos efektyvumą.Ši programa yra puiki scenarijais, kai norint efektyviai valdyti sudėtingas logines užduotis, reikalingas konkretus veiklos elgesys.

GAL20V8B-15LJN Programavimas

Programuojant „Gal20V8B-15LJN“, universalų loginį įrenginį iš gardelės puslaidininkio, galima veiksmingai atlikti keliais pagrindiniais veiksmais, pasinaudojant suderinamu loginiu programuotoju.Iš pradžių jūsų užduotis yra suprojektuoti loginę grandinę, kurią planuojate įgyvendinti.Tai pasiekiama naudojant aparatinės įrangos aprašymo kalbą (HDL), o CUPL yra populiarus pasirinkimas dėl savo paprastumo, tinkamo „Gal įrenginiams“.Kai jūsų loginis dizainas bus nurodytas, kitas žingsnis apima šio dizaino sudarymą į JEDEC (.JED) failą, naudojant tokią programinę įrangą kaip „Wincupl“.Šiame faile yra būtina konfigūracija, žinoma kaip saugiklio žemėlapis, kad būtų galima programuoti gal.

Faktiniam „Gal20V8B-15LJN“ programavimui reikalingas grotelių puslaidininkių patvirtintas loginis programuotojas, o TL866 yra dažniausiai naudojamas modelis dėl jo patikimumo ir naudojimo paprastumo.Šis žingsnis apima „Gal20V8B-15LJN“ prijungimą prie programuotojo pagal pateiktas instrukcijas, įkeliant „JEDEC“ failą į programavimo programinę įrangą ir inicijuojant programavimo ciklą.Šis ciklas apima automatinį bet kokių ankstesnių konfigūracijų ištrynimą prieš programuojant naują logiką į įrenginį.Galiausiai, svarbus žingsnis yra užprogramuoto įrenginio patikrinimas, išbandant jį numatytoje grandinėje, kad būtų užtikrinta, jog jis teisingai veikia, užpildant integracijos procesą su jūsų konkrečiais programos reikalavimais.

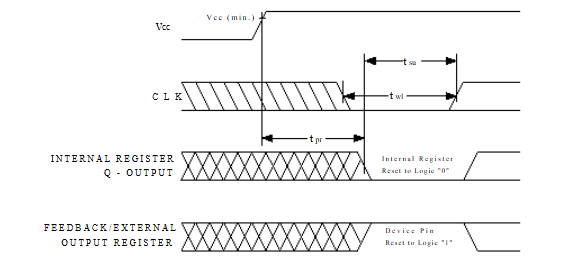

„Gal20V8B-15LJN“ maitinimo nustatymas iš naujo

„GAL20V8B-15LJN“ „GAL20V8B-15LJN“ iš naujo nustatymo grandinės užtikrina, kad visi vidiniai registrai būtų inicijuojami į žinomą būseną sistemos paleidimo metu.Taikant galią, VCC įtampa turi kilti monotoniškai be svyravimų, kad būtų išvengta netinkamo elgesio.Kai VCC pasieks minimalų reikalingą lygį, vidiniai registrai iš naujo nustatys maksimalų 1μs (TPR) delsimą, nustatydami visus Q išvestis į logiką 0. Jei įjungti registruotų išvesties kaiščiai, jie numatyti iki 1 logikos, nepriklausomai nuo jų užprogramuotųpoliškumas.Tai garantuoja nuspėjamą inicijavimą, supaprastinant būsenų mašinų projektavimą ir nuoseklias logines grandines.

Norėdami užtikrinti galiojantį iš naujo, laikrodžio įvestis (CLK) turi būti laikomas statiniame TTL lygyje.Įrenginys neturėtų būti laikrodis, kol nebus įvykdytas visų įvesties ir grįžtamojo ryšio kelio sąrankos laikas, kaip parodyta diagramoje.Prieš pradedant įprastą veikimą, laikrodis turi atitikti minimalius impulsų pločio reikalavimus.Išlaikydamas šias sąlygas, „Power-Up Reset“ mechanizmas užtikrina, kad loginis įrenginys prasidės stabilioje ir tiksliai apibrėžtoje būsenoje, užkirsdamas kelią nenumatytoms perėjimams ar metasttumo problemoms skaitmeninėse grandinėse.

GAL20V8B-15LJN Panašios dalys

• Gal20v8B-15lpn

• GAL20V8B-15QP

• GAL20V8B-15QJ

GAL20V8B-15LJN pranašumai

Patobulintas dizaino lankstumas

„Gal20V8B-15LJN“ yra suprojektuotas su universalia architektūra, leidžiančia išvesties logikos makroelementams (OLMC) konfigūruoti vartotojui.Šis lankstumas palaiko daugybę programų ir pritaikymų, leidžiančių optimizuoti loginį įrenginį konkrečioms užduotims ir funkcijoms be apribojimų, susijusių su mažiau lanksčiais dizainais.

Sumažinta energijos suvartojimas

Naudojant „Ultramos® Advanced CMOS“ technologiją, „Gal20V8B-15LJN“ sumažina energijos suvartojimą 50% iki 75%, palyginti su tradiciniais bipoliniais logikos prietaisais.Tai daro jį ekologišku parinktimi, kuri taip pat sumažina šiluminę išvestį ir padidina įrenginio ilgaamžiškumą.Tipiškos tiekimo srovės yra žymiai mažesnės-75 ma yra standartinės mažos galios versijos ir dar mažesnės-45 mA-ketvirtosios jėgos versijoms, užtikrinant energijos vartojimo efektyvumą didelės paklausos aplinkoje.

Tvirta ESD apsauga

Šis prietaisas apima stiprius elektrostatinio iškrovos (ESD) apsaugos mechanizmus, skirtus palaikyti operatyvinį stabilumą ir patikimumą aplinkoje, linkusioje į statinę iškrovą.Tokia apsauga yra gera tokiose pramonės šakose kaip automobilių ir pramoninės automatizavimas, kai elektroniniai komponentai gali būti taikomi griežtomis sąlygomis ir kur ESD kitaip galėtų sukelti prietaiso gedimą ar netinkamą elgesį.

GAL20V8B-15LJN Gamintojas

„Lattice Semiconductor Corporation“ yra pasaulinė intelektualiojo ryšio sprendimų lyderė.Žinomas dėl savo mažos galios programuojamų loginių prietaisų, „Lattice“ pirmiausia aptarnauja vartotojų, ryšių ir pramonės rinkas.Bendrovės novatoriškame produktų asortimente yra FPGA (lauko programuojami vartų masyvai), CPLDS (sudėtingi programuojami loginiai įrenginiai) ir „Power Management“ įrenginiai, kurie yra neatsiejama intelektualiųjų programų, kurioms reikia greitų atsakymų, neatsiejama.„Garda Semiconductor“ išsiskiria konkurencingų technologijų rinkoje, daugiausia dėmesio skirdama mažo galios, mažo dydžio ir aukštos kokybės sprendimams.Šie atributai daro savo produktus idealius technologijoms įgalinti tokiose srityse kaip tinklo infrastruktūra, kraštų skaičiavimas ir išmanieji IoT įrenginiai.„Lattice“ sukūrė reputaciją teikdama pritaikytus sprendimus, tenkinančius konkrečius poreikius, palaikomus išsamias programinės įrangos įrankius ir plėtros aplinką, supaprastinančią produkto dizainą ir diegimą.

Išvada

„Gal20V8B-15LJN“ iš „Lattice Semiconductor“ yra aukščiausio lygio įrenginys, patenkinantis reiklus šiuolaikinių skaitmeninių sistemų poreikius, pasižymintis greitu našumu, energijos taupymo dizainu ir universaliomis programavimo galimybėmis.Šis prietaisas yra sukurtas spręsti sudėtingus iššūkius įvairiose vietose, pradedant didelėmis pramoninėmis sistemomis ir baigiant asmenine elektronika, todėl tai yra tvirtas pasirinkimas kuriant pažangių skaitmeninių sprendimų kūrimą.Šis vadovas paaiškino „Gal20V8B-15LJN“ techninę informaciją ir pranašumus, taip pat tai, kaip jis gali būti naudojamas skirtingose ​​srityse, parodant savo svarbą tobulinant skaitmenines sąrankas visur.
