„AT24C256 EEPROM“ vadovas: „Pinout“, duomenų lapas ir atminties adresas

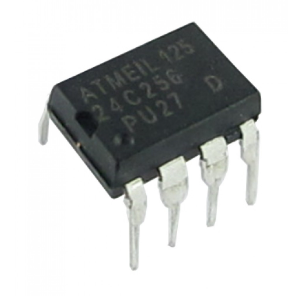

„AT24C256 EEPROM“ išsiskiria kaip patikimas ir universalus dviejų laidų serijinės atminties komponentas, siūlantis 256 kilobinius saugyklas, kad palaikytų įvairias elektroninių duomenų išsaugojimo užduotis.Šiame straipsnyje pateikiamas išsamus AT24C256 vadovas, apimantis jo duomenų lapą, PIN konfigūraciją ir unikalius adresų mechanizmus.Mes taip pat ištirsime jo suderinamumą su „Arduino“ mikrovaldikliais.Prisijunkite prie mūsų, kai įsigilinsime į šios EEPROM techninę specifiką, jo atminties išplėtimo potencialą ir praktinius pritaikymus įvairiuose technologiniuose peizažuose.Nesvarbu, ar norite patobulinti duomenų registravimą, supaprastinti saugyklą, ar užsitikrinti savo duomenis, AT24C256 turi daug ką pasiūlyti.

Katalogas

AT24C256 EEPROM apžvalga

AT24C256 EEPROM yra daugiafunkcinis ir patikimas 8 kontaktų atminties komponentas, kurio įspūdinga 32 kBytes saugojimo talpa.Jis efektyviai išsaugo duomenis, išsaugodamas informaciją net ir praradus galią, panašiai kaip USB disko funkcija.Ši charakteristika užtikrina saugų duomenų saugojimą, suteikdamas pastovų atskaitos tašką, neatsižvelgiant į elektros energijos nutraukimus.Dėl sugebėjimo palaikyti duomenų atnaujinimą ir gavimą, jis yra tinkamas įvairioms programoms, ypač aplinkoje, reikalaujančioje dažnų duomenų modifikacijų.

Veikiamas nuo 1,7 V iki 5,5 V įtampos laikiklyje, AT24C256 harmonizuojasi tiek su 3,3 V, tiek 5 V sistemomis, praturtindamas jo naudojimą įvairiuose technologiniuose peizažuose.Šis pritaikomumas palengvina sklandų įsitraukimą į įvairią elektroninę aplinką, pradedant buitinėmis programėlėmis ir baigiant pramonės reguliavimo sistemomis, kur toks lankstumas gali padidinti įrenginio efektyvumą.Pavyzdžiui, dažnai galite rasti šio bruožo vertę, nes tai padeda kurti supaprastintus produktus, nereikalaudami daugybinių komponentų variantų.

„AT24C256 EEPROM“ leidžia sujungti iki 8 panašių EEPROM iš eilės, suteikiant išplėstinę saugyklą, kad būtų galima spręsti didesnius duomenų rinkinius ar padidinti jūsų paklausą.Šis išplėtimas pasirodo ypač naudingas tokiose srityse kaip duomenų registravimas atliekant mokslinius tyrimus ar išsamią parametrų saugojimą telekomunikacijose.Praktinėse situacijose galite išnaudoti šį galimybę pasiekti didelį duomenų talpą neprarandant sistemos veikimo ar fizinio pėdsako.

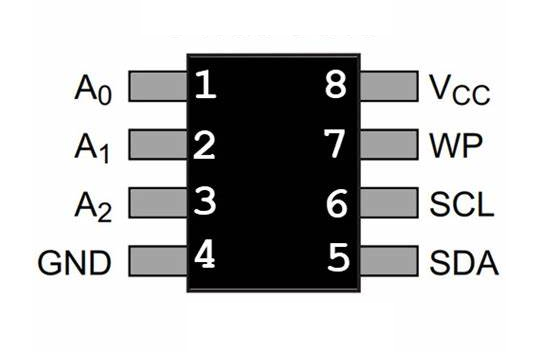

PIN konfigūracija

PIN kodas Nr	PIN vardas	Aprašymas
1	A0	Vartotojo konfigūruojamas lustas Pasirinkite
2	A1	Vartotojo konfigūruojamas lustas Pasirinkite
3	NC	Nėra ryšio
4	GND	Žemės kaištis
5	SDA	Serijos duomenų PIN
6	SCL	Serijinio laikrodžio kaištis
7	WP	Rašykite apsaugos kaištį
8	VCC	Maitinimo šaltinis

CAD ištekliai

Pėdsakas

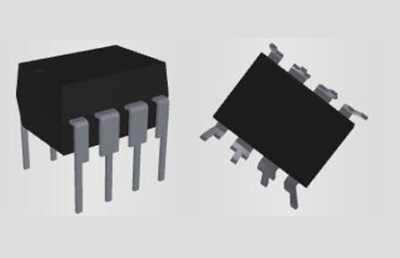

3D vizualizacija

Techninės specifikacijos

MIKROCHIP TECHNOLOGIJA AT24C256B-PU specifikacijos ir atributai.

Tipas	Parametras
Kalno	Per skylę
Montavimo tipas	Per skylę
Paketas / atvejis	8-DIP (0,300, 7,62 mm)
Smeigtukų skaičius	8
Tiekėjo įrenginių paketas	8-PDIP
Atminties tipai	Nestabilus
Darbinė temperatūra	-40 ° C ~ 85 ° C TA
Pakuotė	Vamzdis
Paskelbta	1997 m
Dalies būsena	Pasenęs
Jautrumo drėgmės lygis (MSL)	1 (neribotas)
Maksimali darbo temperatūra	85 ° C.
Min Darbinė temperatūra	-40 ° C.
Įtampa - tiekimas	1,8 V ~ 5,5 V.
Dažnis	1MHz
Bazinės dalies numeris	AT24C256
Sąsaja	2 laidai, I2C, serialas
Maksimali tiekimo įtampa	5,5 V.
Min Tiekimo įtampa	1,8 V.
Atminties dydis	256 kb (32k x 8)
Nominali tiekimo srovė	3MA
Laikrodžio dažnis	1MHz
Prieigos laikas	550NS
Atminties formatas	Eeprom
Atminties sąsaja	I2c
Rašyti ciklo laiką - žodis, puslapis	5ms
Tankis	256 kb
Maksimalus dažnis	400 kHz
Pasiekti SVHC	Nėra SVHC
Spinduliuotės kietėjimas	Ne
ROHS būsena	ROHS3 suderinamas

Savybės

Savybė	Aprašymas
Įtampos veikimas	Žemos įtampos ir standartinės įtampos veikimas: 1,8 V (VCC = 1,8 V - 5,5 V)
Organizacija	Viduje organizuotas kaip 32 768 x 8
Sąsaja	Dviejų laidų nuoseklioji sąsaja
Triukšmo slopinimas	„Schmitt“ suaktyvina triukšmo filtruojamus įvestis slopinimas
Duomenų perdavimo protokolas	Duomenų perdavimo protokolo dvikryptis
Greičio suderinamumas	1 MHz (5,0 V, 2,7 V, 2,5 V), 400 kHz (1,8 V)
Rašyti apsaugą	Rašykite apsaugos kaištį aparatinės ir programinės įrangos duomenims apsauga
Puslapio rašymo režimas	64 baitų puslapio rašymo režimas (dalinis puslapis rašo leidžiamas)
Rašymo ciklo laikas	Savarankiškas rašymo ciklas (5 ms maks.)
Patikimumas	Ištvermė: vienas milijonas rašymo ciklų
	Duomenų išsaugojimas: 40 metų
Aplinkos laikymasis	Galimi įrenginiai be švino/be halogeno
Pakuotės parinktys	8 švino Jedec PDIP, JEDEC SOIC, EIAJ SOIC, ypač ploni Mažas masyvo paketas (SAP), TSSOP ir DBGA2
Mirti pardavimas	Vaflių forma, vaflių pakuotė ir vafliniai vafliai

Įvairus AT24C256 EEPROM naudojimas

Duomenų registravimas

„AT24C256 EEPROM“ dažnai mato naudojimą duomenų registravimo sistemose, užtikrinant tvirtą saugyklą, kai duomenų patikimumo negalima pakenkti.Dėl savo nestabilios savybės duomenys išlieka nepažeisti dėl galios sutrikimų, ir tai įrodo neįkainojami dokumentuojant laiko jautrias aplinkos sąlygas, tokias kaip temperatūra ir drėgmė.Galite apgalvotai sukurti sąrankas, kad reguliariai nustatytumėte ir apsaugotumėte jutiklio informaciją, parodydami EEPROM pritaikomumą ir atsparumą praktiniuose pritaikymuose.

Garso įrenginiai

Garso įrenginiuose, įskaitant skaitmeninius garso grotuvus ir klausos aparatus, AT24C256 EEPROM vaidina svarbų vaidmenį išlaikant konfigūracijos specifiką ir nuostatas.Jos gebėjimas išlaikyti duomenis be elektros užtikrina, kad šie įtaisai išsaugo asmeninius parametrus, siūlydami sklandų sąveiką net po galios ciklų.Programinė aparatinė įranga buvo sumaniai suderinta, padidindama skaitymo ir rašymo operacijų efektyvumą bei palaikant ilgalaikį įrenginio našumą.

Antriniai saugojimo sprendimai

Kai naudojamas kaip antrinis saugojimo šaltinis, „AT24C256 EEPROM“ yra praktiška, kompaktiška galimybė įrenginiams, kuriems reikalinga vidutinio sunkumo atminties išplėtimas.Ši programa padeda mikrovaldikliams orientuotos sistemos valdyti nekritinius duomenis, rezervuodamos pirminę atmintį intensyvesniems procesams.Galite suprojektuoti šias sistemas, daug dėmesio skiriant atminties prieigos modeliams, pasitelkdami efektyvų saugojimo valdymą, kad padidintumėte atminties išteklių gyvenimo trukmę.

Duomenų analizė

AT24C256 EEPROM, įtraukiant pažangų duomenų analizę, daugiausia nešiojamuose ar krašto įrenginiuose, yra pagalbinė pereinamojo laikotarpio duomenų ir parametrų saugykla.Jos tiesi sąsaja supaprastina įtraukimą į analitines sistemas, leidžiančias diegti SWIFT algoritmą, naudojamą prieigai prie saugomų koeficientų ar istorinių įrašų.Galite pastebėti jo transformacinį poveikį padidinant skaičiavimo efektyvumą, retkarčiais atlaisvindami pastebimus pasiekimus.

Papildomos atminties poreikiai

Scenarijuose, kai sistemos architektūra reikalauja išplėstos atminties, kad padidintų funkcionalumą, AT24C256 EEPROM pateikia prieinamą aveniu.Tai dažniausiai naudinga įterptosioms sistemoms, turinčioms įtemptas plotus, arba ribotus biudžetus, skirtus brangesnėms alternatyvoms.Šį EEPROM dažnai galite įdarbinti, kad padidintumėte pajėgumus be didelių pertvarkymų, atspindėdami jo praktinį naudingumą naršant projektavimo sudėtingumą ir skatindami technologinį miklumą.Šios strategijos pabrėžia svarbų EEPROM indėlį į šiuolaikinės elektronikos evoliuciją.

Lygiaverčiai

• 24LC512

Alternatyvos

• 24C04

• 24LC1026

• 25LC040

• 24C32

Optimalus įsitraukimas į AT24C256 EEPROM

I2C ryšio konfigūravimas

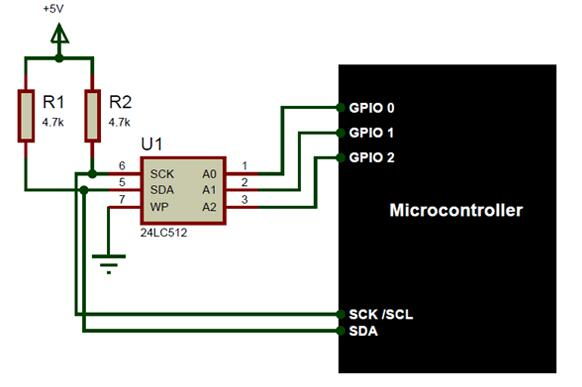

Naudojant „AT24C256 EEPROM“ iki galo, reikia inicijuoti patikimą I2C ryšio kanalą.Ryšio diagramos veikia kaip pagrindiniai vadovai, nukreipiančios tikslią SCK ir SDA kaiščių laidus į jūsų mikrovaldiklį.Tinkamų ištraukimo rezistorių integravimas padidina šių linijų patikimumą ir atsparumą, padėdami išvengti duomenų problemų dėl trukdžių.Rezistoriaus verčių keitimo procesas, suderintas su poreikiais, gali iš esmės sustiprinti signalo vientisumą, skatinant saugų duomenų srautą.

Spręsti kelis EEPROM

Užduotis išspręsti reikšmingumą derinant daugybę EEPROM vienetų.Konfigūruodami adreso kaiščius A0, A1 ir A2, kiekvienas įrenginys gauna unikalų tapatybę, leisdamas mikrovaldikliui sklandžiai naršyti kelis įrenginius ir išvengti ryšių susirėmimų.Strategiškai planuojant adresų sąranką aparatinės įrangos projektavimo etape gali palengvinti išplėtimas ateityje, sumažinti projekto mastelio iššūkius ir palengvinti sistemos atnaujinimus.

Saugumo ir duomenų vientisumo palaikymas

„Write Protect“ funkcija AT24C256 apsaugos nuo neskelbtinos informacijos nuo neteisėtų pakeitimų.Suaktyvinus šią kontrolę, užtikrinami rimti duomenys, visų pirma scenarijuose, kur duomenų vientisumas yra labai svarbus.Inicijavę šias saugos ypatybes anksti projektavimo etapuose, galite sumažinti galimą riziką, sustiprinant sistemos tvirtumą.Be to, programos atskleidžia, kad aparatinės įrangos apsaugos derinimas su programinės įrangos saugumo protokolais formuluoja tvirtą gynybą, užtikrinant išsamų duomenų saugumą.

Efektyviai vykdyti duomenų perdavimą

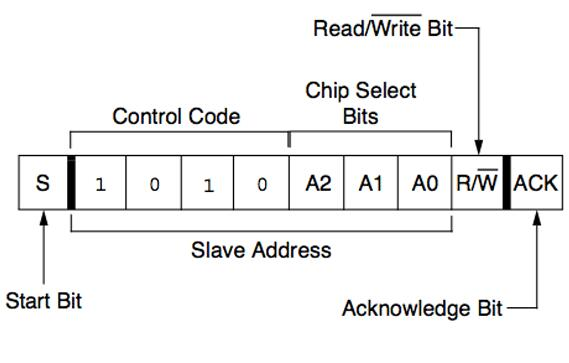

Tikslumas programuojant registro adresą yra raktas į sklandų duomenų perdavimo operacijas, įgalinant patikimą skaitymą ir rašymą, tuo pačiu sumažinant klaidas.Suprasti įrenginio adresų sistemą kartu su praktine programavimo praktika yra aktyvi siekiant maksimaliai padidinti EEPROM galimybes.Be to, keičiantis įžvalgomis ar taktikomis konfigūruojant šiuos registrus, galite patobulinti, darnų dizainą į komandą orientuotus projektus.

Grandinės projektavimo aspektai AT24C256 EEPROM

Prijunkite SCK ir SDA linijas AT24C256 EEPROM prie tinkamų mikrovaldiklio kaiščių, įsitikindami, kad juose yra tinkami išsitraukimo rezistoriai.Šie rezistoriai padeda išlaikyti I2C magistralės linijas stabilioje ir numatytoje aukštoje būsenoje, sumažindami triukšmo trukdžius ir pagerinant signalo vientisumą.Aplinkoje, linkusioje į elektromagnetinius trukdžius, stabilus ryšys šiose linijose tampa naudinga patikimam duomenų perdavimui.

Adreso kaiščiai A0, A1 ir A2 daro didelę įtaką atskirų EEPROM lustų pasirinkimui.Sistemose, kurioms reikia kelių EEPROM, šie kaiščiai įgalina unikalų kiekvieno lusto pasirinkimą nustatydami atskiras adresų konfigūracijas.Tai palengvina sklandų kelių įrenginių integraciją.Norint išvengti duomenų klaidų tankiose grandinės dizainuose, reikia unikalių adresų priskyrimų, kad būtų išvengta netyčinio prieigos prie neteisingų lustų, dažnai pastebimas susirūpinimas sudėtingų sistemos projektuose.

Rašymo apsaugos kaištis veikia kaip atsargumo priemonė EEPROM.Šio kaiščio įtraukimas gali saugiai užrakinti duomenis, blokuoti netyčinį rašymą ir saugoti saugomą informaciją.Ši funkcija yra ypač naudinga sistemose, kuriose duomenų vientisumo išsaugojimas yra rimtas, nes nenumatyti pokyčiai gali sukelti didelių sistemos gedimų ar duomenų praradimo.Bendravimas su AT24C256 EEPROM apima registro adresų naudojimą, kad būtų galima tinkamai valdyti skaitymo ar rašymo užduotis vienu metu.Metodiškai pasiekdami registrus, galite atlikti efektyvias duomenų operacijas.Profesinės grandinės dizainas pabrėžia šią struktūrizuotą ryšį, siekiant užtikrinti prietaisų funkciją numatomuose parametruose, sumažinant galimas duomenų tvarkymo klaidas.

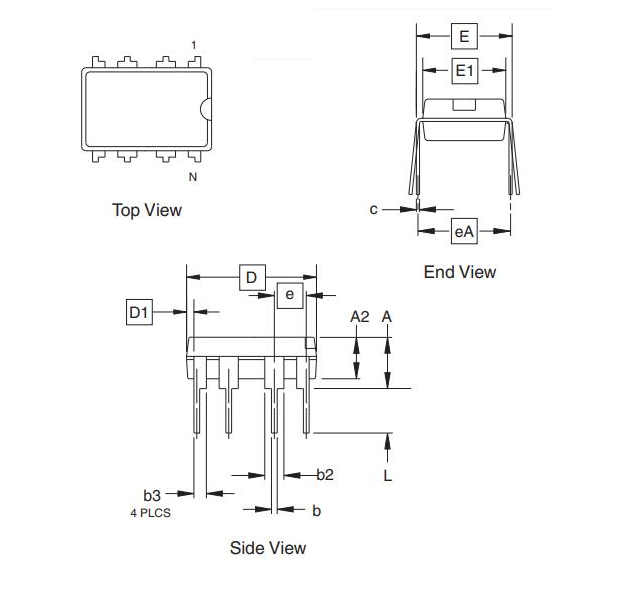

Dimensija
