Kaip AD5535ABC Powers MEMS programos

AD5535ABC yra aukštos kokybės DAC, užtikrinantis tikslų įtampos valdymą programoms, kurioms reikia kelių aukštos įtampos išėjimų.Jame yra 32 nepriklausomi 14 bitų DAC kanalai ir integruotas aukštos įtampos stiprintuvas, todėl jis yra puikus pasirinkimas MEMS įrenginiams, optiniams jungikliams ir tikslioms valdymo sistemoms.Su programuojamu įtampos diapazonu iki 200 V, jis užtikrina tikslų ir stabilų našumą.Greita serijinė sąsaja leidžia sklandžiai susisiekti su mikrovaldikliais ir DSP.Kompaktiškas CSP_BGA paketas leidžia lengvai pritaikyti mažose vietose, tuo pačiu užtikrinant didelį išėjimo tankį.Integruotas temperatūros stebėjimas padeda užtikrinti patikimumą.Nesvarbu, ar dirbate su optinėmis sistemomis, mikrofaniškumu ar pažangiomis valdymo programomis, AD5535ABC yra patikimas sprendimas.

Katalogas

AD5535ABC apžvalga

AD5535ABC yra 32 kanalų, 14 bitų DAC su įmontuotu aukštos įtampos išvesties stiprintuvu, skirtu optinėms MEMS programoms.Tai suteikia programuojamą išėjimo įtampos diapazoną, kurį valdo REF_IN PIN kodas - nuo 0 V iki 50 V, kai ref_in yra 1 V, ir iki 200 V, kai ref_in yra 4 V. Kiekvienas kanalas pateikia 700 μA, todėl jis yra idealus kontroliuojant MEMS veidrodį.

Turėdamas greitą 3 laidų nuoseklią sąsają, ji palaiko laikrodžio rodiklius iki 30 MHz, užtikrinant sklandų ryšį su DSP ir mikrovaldikliais.Jis veikia su AVCC (nuo 4,75 V iki 5,25 V), DVCC (2,7 V - 5,25 V), V - (nuo –4,75 V iki –5,25 V), V+ (4,75 V - 5,25 V) ir VPP (210 V).

AD5535ABC puikiai tinka didelio tikslumo valdymo sistemoms.Galimi masiniai užsakymai - kontaktuokite mums dėl konkurencingų kainų nustatymo!

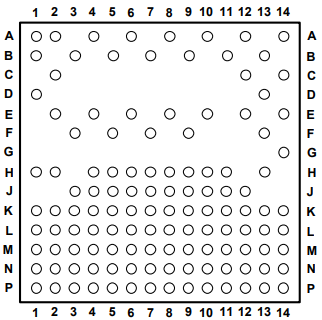

AD5535ABC PIN konfigūracija

PIN aprašymai

PIN kodo numeris	Rutulio vardas	Aprašymas
A1	NC	Nėra ryšio
A2	VOUT1	Analoginio išvesties kanalas 1
A4	VOUT7	Analoginio išvesties kanalas 7
A6	VOUT11	Analoginio išvesties kanalas 11
A8	VOUT16	Analoginio išvesties kanalas 16
A10	VOUT20	Analoginio išvesties kanalas 20
A12	VOUT25	Analoginio išvesties kanalas 25
A14	NC	Nėra ryšio
B1	VOUT0	Analoginis išvesties kanalas 0
B3	VOUT4	Analoginio išvesties kanalas 4
B5	VOUT9	Analoginio išvesties kanalas 9
B7	VOUT13	Analoginis išvesties kanalas 13
B9	VOUT17	Analoginio išvesties kanalas 17
B11	VOUT21	Analoginio išvesties kanalas 21
B13	VOUT26	Analoginio išvesties kanalas 26
C2	VOUT3	Analoginis išvesties kanalas 3
C12	VOUT22	Analoginio išvesties kanalas 22
C14	VOUT29	Analoginio išvesties kanalas 29
D1	VOUT2	Analoginio išvesties kanalas 2
D13	VOUT23	Analoginio išvesties kanalas 23
E2	VOUT5	Analoginio išvesties kanalas 5
E4	VOUT8	Analoginio išvesties kanalas 8
E6	VOUT12	Analoginio išvesties kanalas 12
E8	VOUT15	Analoginio išvesties kanalas 15
E10	VOUT19	Analoginio išvesties kanalas 19
E12	VOUT24	Analoginio išvesties kanalas 24
E14	VOUT31	Analoginio išvesties kanalas 31
F3	VOUT6	Analoginio išvesties kanalas 6
F5	VOUT10	Analoginio išvesties kanalas 10
F7	VOUT14	Analoginio išvesties kanalas 14
F9	VOUT18	Analoginio išvesties kanalas 18
F13	VOUT30	Analoginio išvesties kanalas 30
G14	VOUT28	Analoginio išvesties kanalas 28
H1	VPP	Aukštos įtampos tiekimas
H2	VPP	Aukštos įtampos tiekimas
H4-H11	Agnd	Analoginė žemė
H13	VOUT27	Analoginio išvesties kanalas 27
J3-J12	Agnd	Analoginė žemė
K1	V+	Stiprintuvo teigiamas tiekimas (4,75 V - 5,25 V)
K2	V+	Stiprintuvo teigiamas tiekimas (4,75 V - 5,25 V)
K3-K14	Agnd	Analoginė žemė
L1	V-	Stiprintuvo neigiamas tiekimas (nuo –4,75 V iki –5,25 V)
L2	V-	Stiprintuvo neigiamas tiekimas (nuo –4,75 V iki –5,25 V)
L3-L13	Agnd	Analoginė žemė
L14	DAC_GND	Visų DAC atskaitos pagrindas
M1-M12	Agnd	Analoginė žemė
M13	AVCC	Analoginis tiekimas (4,75 V - 5,25 V)
M14	AVCC	Analoginis tiekimas (4,75 V - 5,25 V)
N1	Pgnd	Išėjimo stiprintuvo žemė
N2	Pgnd	Išėjimo stiprintuvo žemė
N3	Katodas	Vidinio diodo katodas (temperatūros matavimas)
N4	Anodas	Vidinio diodo anodas (temperatūros matavimas)
N5-N14	Agnd	Analoginė žemė
P1	NC	Nėra ryšio
P2	Ref_in	Etaloninė įtampa (1 V - 4 V, nustato išėjimo diapazoną 50 V - 200 V)
P3	DAC_GND	Visų DAC atskaitos pagrindas
P4	Atstatyti	Aktyvus žemo nustatymo įvestis
P5	DVCC	Skaitmeninis tiekimas (2,7 V - 5,25 V)
P6	DGND	Skaitmeninė žemė
P7	Testas	Kalibravimo kaištis (apkrovos duomenys į visus kanalus)
P8	Din	Serijos duomenų įvestis
P9	SCLK	Serijinio laikrodžio įvestis (iki 30 MHz)
P10	Sinchronizavimas	Aktyvus mažo rėmo sinchronizavimo signalas nuosekliajai sąsajai
P11-P13	Agnd	Analoginė žemė
P14	NC	Nėra ryšio

AD5535ABC funkcijos

Aukštos kokybės 32 kanalų DAC

AD5535ABC yra skirtas programoms, kurioms reikalingi keli aukštos įtampos išėjimai, turintys 32 nepriklausomus 14 bitų DAC kanalus.Tai leidžia tiksliai valdyti įtampą įvairiuose išėjimuose, todėl jis yra idealus optinėms MEMS ir tiksliai pagrįstoms sistemoms.

Įmontuotas aukštos įtampos išėjimo stiprintuvas

Kiekviename DAC kanale yra integruotas aukštos įtampos išvesties stiprintuvas, pašalinantis išorinio stiprinimo poreikį.Išėjimo įtampa gali būti užprogramuota nuo 50 V iki 200 V, atsižvelgiant į atskaitos įvestį (ref_in), suteikiant lankstumą skirtingoms programoms.

Patikima ir tiksli išvestis

Garantuojama, kad AD5535ABC bus monotoniška, tai reiškia, kad jo išvestis visada didės arba sklandžiai sumažės be netikėtų šuolių.Tai užtikrina stabilų ir nuspėjamą našumą, kuris yra labai svarbus tikslioms programoms, tokioms kaip MEMS veidrodžio valdymas ir elektrostatinis įjungimas.

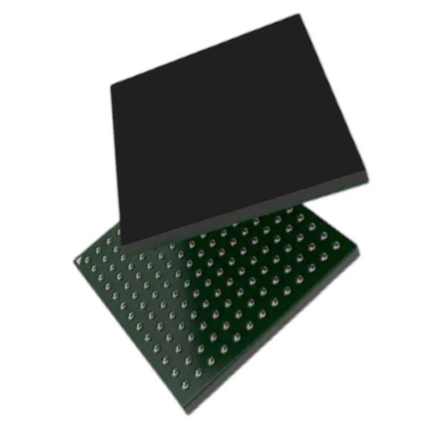

Kompaktinis CSP_BGA paketas

Su 15 mm × 15 mm CSP_BGA (lustų masto pakuotė, rutulinio tinklo masyvas) dizainas, AD5535ABC siūlo kompaktišką formos koeficientą, todėl lengvai integruotis į kosmoso suvaržytas grandines.Nepaisant mažo dydžio, jis suteikia didelį kanalo tankį, leidžiantį atlikti kelis aukštos įtampos išėjimus vienoje pakuotėje.

700 μA pavaros galimybė

Kiekvieno DAC kanalo pavaros galimybė yra iki 700 μA, todėl jis yra idealus programoms, kurioms reikalingi mažai srovės, aukštos įtampos išėjimai.Tai ypač naudinga vairuoti MEMS veidrodžius, elektro-optinius įrenginius ir kitas tikslumo sistemas, kai reikalingas kontroliuojamas įjungimas.

Temperatūros stebėjimas stabilumui

Norėdami užtikrinti nuoseklų našumą, AD5535ABC apima integruotą silicio diodą temperatūros stebėjimui.Tai leidžia realaus laiko šilumos valdymą, užtikrinant, kad prietaisas veiktų neviršijant saugios temperatūros ribų, pagerindamas ilgalaikį patikimumą.

Greita DSP-/mikrovaldiklio suderinama sąsaja

AD5535ABC palaiko spartos serijinę sąsają su laikrodžio greičiu iki 30 MHz, todėl jis yra visiškai suderinamas su DSP ir mikrovaldikliais.Tai įgalina greitą ir efektyvų duomenų ryšį, mažinant delsą ir pagerina bendrą sistemos veikimą.

Didelės spartos kanalo atnaujinimai

Esant 1,2 MHz kanalo atnaujinimo rodikliui, AD5535ABC užtikrina, kad kiekvienas DAC kanalas gali būti greitai atnaujintas, užtikrinantis greitą atsakymo laiką.Ši funkcija yra ypač naudinga programoms, kurioms reikalingas greitas įtampos reguliavimas, pavyzdžiui, optinio pluošto vairavimas ir adaptyvioji optika.

Asinchroninis atstatymo funkcija

AD5535ABC pasižymi asinchronine iš naujo nustatymo funkcija, leidžiančia iš naujo nustatyti visus DAC kanalus į žinomą būseną.Tai užtikrina, kad sistema gali greitai atsigauti po netikėtų sąlygų, užkirsti kelią klaidoms ir išlaikyti stabilų veikimą.

Platus darbinio temperatūros diapazonas

Skirta patikimai atlikti įvairiomis aplinkos sąlygomis, AD5535ABC veikia temperatūros diapazone nuo –10 ° C iki +85 ° C.Dėl to jis tinka reikalauti paraiškų, užtikrinant nuoseklų pramoninės ir tikslios elektronikos veikimą.

AD5535ABC techninės specifikacijos

„Analog Devices, Inc.“ techninės specifikacijos, AD5535ABC.

Produkto atributas	Atributo vertė
Gamintojas	„Analog Devices, Inc.“
Tiekėjo įrenginių paketas	124-CSPBGA (15x15)
Paketas / atvejis	124 svarų, CSPBGA
Paketas	Dėklas
Montavimo tipas	Paviršiaus laikiklis
Bazinis produkto numeris	AD5535
Jautrumo drėgmės lygis (MSL)	3 (168 valandos)
ECCN	Ear99
Htsus	8542.39.0001

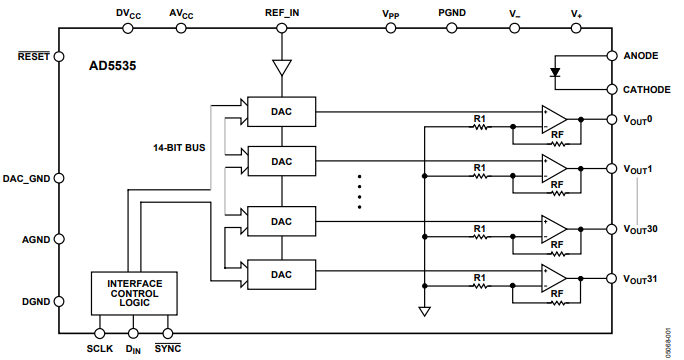

AD5535ABC funkcinė bloko schema

AD5535ABC funkcinė bloko diagrama parodo, kaip skaitmeniniai signalai paverčiami analoginiais išėjimais.„Power Connections“ (DVCC, AVCC, REF_IN, VPP, PGND, V—, V+) Tiekia lustą, o valdymo įėjimai (Reset, DAC_GND, AGND, DGND, SCLK, DIN, SYNC) Tvarkykite ryšį.14 bitų magistralė tiekia kelis DAC, kurie paverčia skaitmeninius duomenis į analoginę įtampą.Kiekvienas DAC išvestis eina per stiprintuvo grandinę su rezistoriais (R1 ir RF), kad būtų užtikrinta stabilūs signalai prieš pasiekiant VOUT0 į VOUT31.Temperatūros matavimui įtrauktas vidinis diodas (anodas, katodas), o sąsajos logika daro paprastą integraciją.

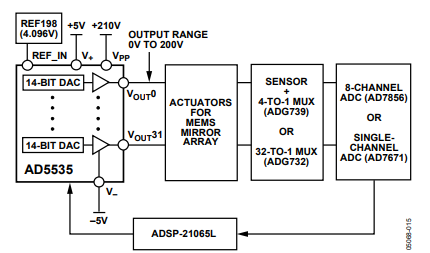

AD5535ABC grandinės diagramos programa

AD5535ABC naudojamas MEMS pagrįsto optinio jungiklio, skirto valdyti mažus veidrodžius, kurie tiesiogiai apšviečia.REF198 įtampos atskaitos nuoroda pateikia stabilų 4,096 V įvestį, o AD5535ABC sukuria aukštos įtampos analoginius išėjimus (nuo 0 V iki 200 V), naudodama savo 14 bitų DAC.Šie išėjimai varo MEMS veidrodines pavaras, sureguliuodami savo padėtį.Sistema apima jutiklį, kuris stebi veidrodžius, naudojant signalus pasirinkti 4–1 multiplekserį (ADG739) arba 32–1 multiplekserį (ADG732).Tada apdoroti signalai siunčiami į 8 kanalų ADC (AD7856) arba vieno kanalo ADC (AD7671), kad būtų galima konvertuoti į skaitmeninius duomenis.DSP (ADSP-21065L) tvarko visą operaciją, užtikrinant tikslų optinio jungiklio valdymą.

AD5535ABC programos

Optinės mikroelektromechaninės sistemos (MEMS)

AD5535ABC yra plačiai naudojamas optiniuose MEMS įrenginiuose, kur reikia tikslios įtampos valdymo, kad būtų galima nustatyti veidrodžio padėties nustatymą ir vairavimą.Turėdamas aukštos įtampos išvesties diapazoną ir greitą atnaujinimo greitį, jis leidžia sklandžiai ir tiksliai pritaikyti, todėl tai yra puikus pasirinkimas programoms, kurioms reikalingas dinaminis optinis suderinimas.

Optiniai kryžminio taško jungikliai

Fibero-optinių ryšių tinkluose optiniai kryžminio taško jungikliai vaidina pagrindinį vaidmenį nukreipiant signalus.AD5535ABC pateikia daugybę aukštos įtampos išėjimų, leidžiančių tiksliai atlikti elektrostatinį MEMS veidrodžių įjungimą šiuose jungikliuose.Greitas reagavimo laikas užtikrina, kad signalai keičiami nedelsiant ar neprarandant kokybės, pagerinant bendrą sistemos veikimą.

Mikropozicija su pjezoelektrinėmis pavara

Pjezoelektrinėms pavaroms reikia tikslios įtampos kontrolės, kad būtų pasiektas aukšto tikslumo padėtis tokiose programose kaip mikroskopija, puslaidininkių gamyba ir tiksli robotika.AD5535ABC pateikia stabilią, reguliuojamą įtampą, reikalingą smulkiam judėjimo valdymui, užtikrinant, kad padėties reguliavimas išliks sklandus ir pakartojamas.

Automobilių bandymo ir matavimo lygio nustatymas

Automobilių bandymo sistemos priklauso nuo didelio tikslumo įtampos valdymo, kad nustatytų ir kalibruotų įvairius jutiklių lygius.AD5535ABC padeda pateikti programuojamus aukštos įtampos išėjimus, leidžiančius tiksliai modeliuoti jutiklio sąlygas diagnostikos ir kalibravimo procesų metu.Dėl daugiakanalės galimybių jis puikiai tinka tuo pačiu metu valdyti kelis bandymo taškus, pagerinant automobilių bandymo sąrankos efektyvumą.

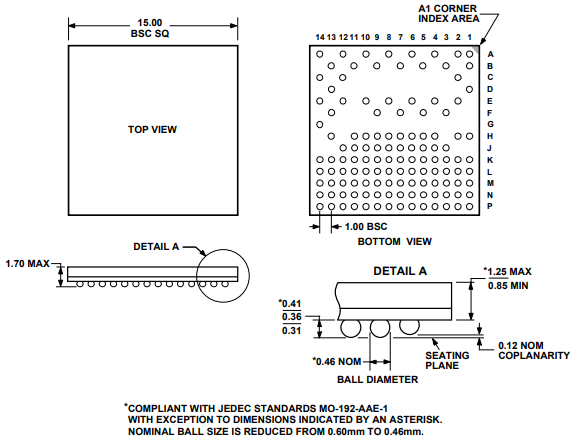

AD5535ABC kontūro matmenys

AD5535ABC kontūro matmenys rodo lusto BGA (rutulinio tinklelio masyvo) paketo fizinį dydį ir išdėstymą.Viršutinis vaizdas rodo, kad lustas yra 15 mm x 15 mm kvadratas.Apatinis vaizdas atskleidžia rutulinio išdėstymą, kai kiekvienas kaištis išdėstytas tinklelio raštu, pažymėtu eilėmis nuo A iki P ir 1–14 stulpelių. Mažas žymė A1 kampe padeda orientuoti įdarbinimo metu.Šoninis vaizdas (A detalė) rodo rutulinio aukščio, koplanariškumo ir sėdimos plokštumos matavimus, parodančius, kad rutulio dydis yra 0,46 mm skersmens, sumažintas nuo įprasto 0,60 mm.Paketas atitinka JEDEC standartus Mo-192-AAE-1, išskyrus keletą išimčių, pažymėtų žvaigždute.Šios detalės padeda užtikrinti tinkamą valdymą ir suderinimą pritvirtinant lustą ant plokštės.

AD5535ABC alternatyvūs produktai

Dalies numeris	Gamintojas	Pagrindinės savybės	Naudokite dėklą/užrašus
AD5532HSABCZ	„Analog Devices Inc.“	74-CSPBGA (12x12) supakuotas įrenginys, skirtas didelio tikslumo skaitmeninio ir analoginio konversijai.Jame yra kompaktiškų programų paviršiaus montuojamas dizainas.	Tinka tikslioms kontrolės sistemoms, pramoninei automatizavimui ir aukštos kokybės analoginio signalo apdorojimui.
AD5532ABCZ-5	„Analog Devices Inc.“	Didelio tikslumo DAC 74-CSPBGA (12x12) pakuotėje, užtikrinant patikimą signalo konvertavimą ir stabilumą.Ateina į dėklo paketą, kad būtų lengva tvarkyti.	Idealiai tinka instrumentams, automatinei bandymo įrangai ir signalo apdorojimo programoms.
AD5532BBCZ-1	„Analog Devices Inc.“	Kompaktinis 74-CSPBGA (12x12) „Surface Munt DAC“ su nuosekliomis našumu ir efektyviomis signalų apdorojimo galimybėmis.	Dažniausiai naudojami ryšių sistemose, pramoninės valdymo blokuose ir tikslaus matavimo įtaisuose.

Apie „Analog Devices, Inc.“

„Analog Devices, Inc.“ yra pirmaujanti bendrovė, susijusi su signalo apdorojimu ir aukštos kokybės elektronika.Turėdama dešimtmečių patirtį, bendrovė daugiausia dėmesio skiria pažangių puslaidininkių sprendimų, tokių kaip ryšių, sveikatos priežiūros, automobilių ir pramonės automatizavimas, kūrimą.Žinomi dėl tikslumo ir patikimumo, analoginiai įrenginiai suteikia pažangiausių komponentų, kurie padeda sukurti efektyvias ir aukštos kokybės sistemas.Nesvarbu, ar dirbate su MEMS, duomenų konvertavimu ar energijos valdymu, jų produktai yra sukurti taip, kad pateiktų nuoseklius ir tikslius rezultatus reikalaujančias programas.

Išvada

„AD5535ABC“ yra galingas 32 kanalų DAC, turintis aukštos įtampos išvestį, todėl tai yra puikus pasirinkimas tokioms programoms kaip „Mems“ veidrodžio valdymas ir tikslaus padėties nustatymas.Tai siūlo lankstus įtampos diapazonus, greitą serijinę sąsają ir įmontuotus stiprintuvus, užtikrinančius sklandų ir tikslų našumą.Su kompaktišku dizainu ir patikimu veikimu jis gerai tinka pažangioms elektroninėms sistemoms, kurioms reikalingas tikslus įtampos valdymas.Jei ieškote aukštos kokybės DAC jūsų projektui, AD5535ABC yra tvirtas pasirinkimas.

Duomenų lapas PDF

AD5535ABC duomenų lapas:

AD5535ABC.PDF
