Kaip veikia LM385 įtampos reguliatoriaus diodas ir kur jį naudoti

Sužinokite, kaip veikia LM385 įtampos reguliatoriaus diodas ir kodėl tai yra patikimas pasirinkimas mažos galios programoms.Šis vadovas apima jo savybes, naudojimą ir tai, kas daro jį universaliu įvairių elektroninių projektų komponentu.

Katalogas

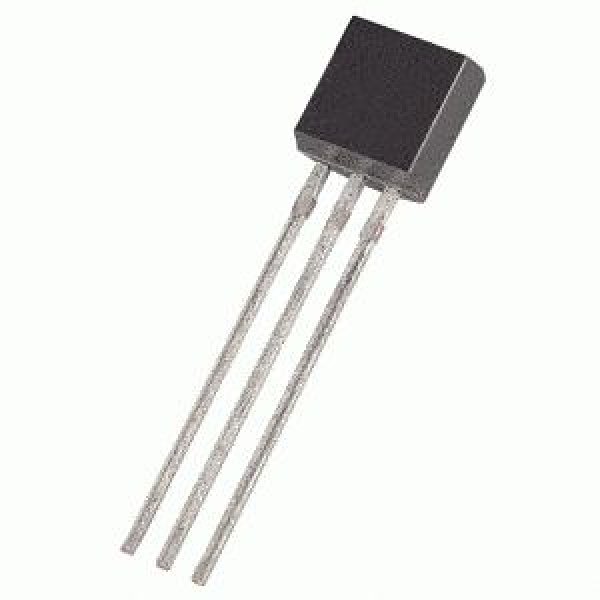

LM385 įtampos reguliatoriaus diodo apžvalga

LM385 Serijas sudaro mikroporu, dviejų galų juostos įtampos reguliatoriaus diodai, skirti dabartiniam diapazonui nuo 10 μA iki 20 mA.Jie yra žinomi dėl savo mažos dinaminės varžos ir minimalaus triukšmo, todėl jie tampa stabilūs per temperatūros poslinkius ir laikui bėgant.On-lustų kirpimas padidina jų įtampos tikslumą, užtikrinant įvairių grandinių konstrukcijų nuoseklumą.Šie diodai yra lankstūs, turintys platų veikimo diapazoną, leidžiant naudoti grandines, kuriose maitinimo šaltinio lygis gali skirtis, tačiau reikalauja pastovaus reguliavimo.

Dėl mažo dabartinio reikalavimo LM385 serija yra ideali nešiojamaisiais prietaisais, reguliatoriais ir analoginiais įrenginiais, kuriuose prioritetas yra akumuliatoriaus veikimo laikas.Galima įsigyti „TO-226“ plastikinių ar paviršiaus montuojamų pakuočių, kurių įtampos parinktys yra 1,235 V ir 2,500 V, jie patenkina įvairius taikymo poreikius.

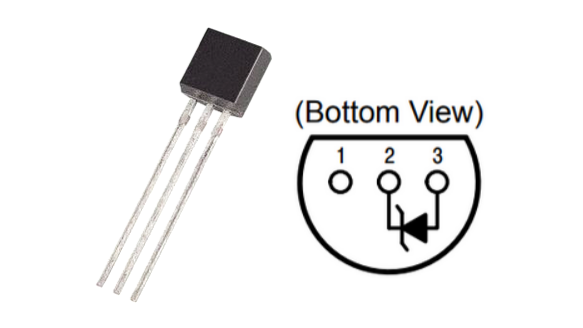

LM385 PIN konfigūracija

LM385 CAD modelis

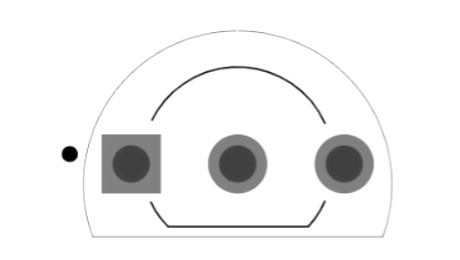

LM385 pėdsakas

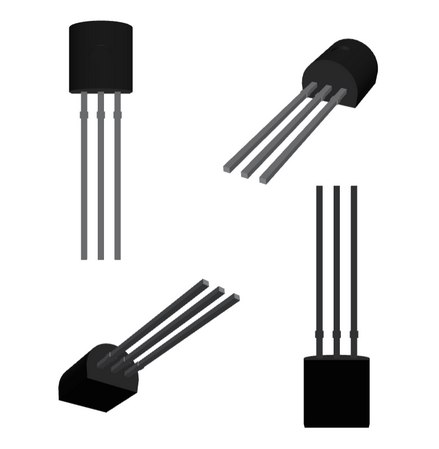

LM385 3D modelis

Pagrindinės LM385 savybės

Platus veikimo dabartinis diapazonas

LM385 gali veikti plačiame dabartiniame diapazone - nuo 10 μA iki 20 mA.Šis lankstumas reiškia, kad galite jį naudoti programose, kurios labai skiriasi pagal galios reikalavimus, ypač tie, kuriuose prioritetas yra taupymo energija.Dėl galimybės tvarkyti tokį diapazoną LM385 yra universalus skirtingų elektroninių dizainų.

Keli įtampos tolerancijos parinktys

„LM385“ yra kelių tolerancijos klasių, įskaitant 1,0%, 1,5%, 2,0%ir 3,0%.Ši veislė leidžia pasirinkti tikslumo lygį, kuris geriausiai tinka jūsų projektui, nesvarbu, ar jums reikia labai griežto įtampos valdymo, ar galite dirbti šiek tiek daugiau lankstumo.Šis pritaikymas daro jį pritaikomu programoms, kai tikslumas yra veiksnys.

Temperatūros pokyčių stabilumas

Žemos temperatūros koeficientas reiškia, kad LM385 išlieka stabilus dėl temperatūros pokyčių, todėl sumažėja veikimo poslinkių tikimybė skirtingose ​​aplinkose.Projektams, kuriuose tikimasi temperatūros pokyčių, ši funkcija užtikrina, kad LM385 pateikia nuoseklius rezultatus, todėl jis yra patikimas įvairiomis sąlygomis.

Maža dinaminė varža

Kai dinaminė varža yra tik 1,0 Ω, LM385 sumažina įtampos svyravimus, net esant kintančioms apkrovos sąlygoms.Ši savybė padeda užtikrinti sklandų, pastovų išėjimą, kuris yra ypač vertingas grandinėse, kur stabili įtampa yra labai svarbi tinkamai funkcijai.

Paviršiaus montuojama pakuotės parinktis

„LM385“ serijoje yra „Surface Mount“ parinktis, idealiai tinkančia programoms, kurioms reikalingas kompaktiškas, erdvę taupantis dizainas.Dėl mažo pėdsako dažnai teikiama pirmenybė tokiems paviršiui ant paviršiaus komponentų, tokių kaip LM385, todėl jie yra tinkami didelio tankio plokštėse.

ROHS reikalavimai ir be švino

LM385 atitinka ROHS atitikties standartus ir nėra švino, kuris atitinka šiuolaikinius aplinkos ir saugos reikalavimus.Ši funkcija daro LM385 gerą pasirinkimą projektams, kuriems teikiama pirmenybė ekologiškiems komponentams arba reikia atitikti konkrečius reguliavimo standartus.

LM385 specifikacijos

Techninės specifikacijos, savybės, charakteristikos ir komponentai, turintys panašias puslaidininkio LM385Z-1,2G specifikacijas

Tipas	Parametras
Gyvenimo ciklo būsena	Aktyvus (paskutinis atnaujintas: prieš 23 valandas)
Gamyklos švino laikas	13 savaičių
Kalno	Per skylę
Montavimo tipas	Per skylę
Paketas / atvejis	TO-226-3, TO-92-3 (TO-226AA)
Smeigtukų skaičius	3
Svoris	4.535924G
Darbinė temperatūra	0 ° C ~ 70 ° C TA
Pakuotė	Masė
Tolerancija	-2,4% +2,01%
JESD-609 kodas	E3
PBFREE kodas	taip
Dalies būsena	Aktyvus
Jautrumo drėgmės lygis (MSL)	1 (neribotas)
Terminacijų skaičius	3
ECCN kodas	Ear99
Temperatūros koeficientas	80ppm/° C tipiška
Terminalo apdaila	Skarda (Sn)
Terminalo padėtis	Apačia
Didžiausia reflow temperatūra	260 ° C.
Funkcijų skaičius	1
Terminalo žingsnis	1,27 mm
Dabartinis įvertinimas	20mA
Laikas@smailės reflow temperatūra	40 -ies
Bazinės dalies numeris	LM385
PIN kodas	3
Išėjimų skaičius	1
Išėjimo įtampa	1,235 V.
Išvesties tipas	Fiksuota
Maksimali išvesties srovė	20mA
TRAB/reguliuojama išėjimas	Ne
Analoginis IC - kitas tipas	Dviejų gnybtų įtampos atskaitos
Maksimali išėjimo įtampa	1,235 V.
Be halogeno	Be halogeno
Etaloninė įtampa	1,235 V.
Nuorodos tipas	Šuntas
Min išėjimo įtampa	1,235 V.
Dabartinis - katodas	20 μA
Triukšmas - 10Hz iki 10kHz	60 μVRM
Ūgis	5,33 mm
Ilgis	5,2 mm
Plotis	4.19 mm
Pasiekti SVHC	Nėra SVHC
Spinduliuotės kietėjimas	Ne
ROHS būsena	ROHS3 suderinamas
LENGVAS NEMOKAMAS	LENGVAS NEMOKAMAS

Dalys, turinčios panašias specifikacijas kaip LM385

Dalys, esančios dešinėje

Dalies numeris	Gamintojas	Paketas / atvejis	Smeigtukų skaičius	Maksimali išvesties srovė	Min išėjimo įtampa	Išėjimo įtampa	Maksimali išėjimo įtampa	Tolerancija	Temperatūros koeficientas
LM385Z-1,2G	Ant puslaidininkio	TO-226-3, TO-92-3	3	20 Ma	1.235 v	1.235 v	1.235 v	-2,4%, +2,01%	80ppm/° C tipiška
LM285Z-1,2G	Ant puslaidininkio	TO-226-3, TO-92-3	3	20 Ma	1.235 v	1.235 v	1.235 v	± 1%	80ppm/° C tipiška
LM285LP-1-2	Teksaso instrumentai	TO-226-3, TO-92-3	3	20 Ma	1.235 v	1.235 v	1.235 v	± 1%	80ppm/° C tipiška
LM385BZ-1,2G	Ant puslaidininkio	TO-226-3, TO-92-3	3	20 Ma	1.24 v	5.3 v	5.3 v	± 2%	150pm/° C.
LM385Z-NOPB	Teksaso instrumentai	TO-226-3, TO-92-3	3	20 Ma	1.223 v	1.235 v	1.235 v	± 1%	20 ppm/° C tipiška

LM385 ekvivalentai

Modelio numeris	Gamintojas	Aprašymas
LM385LPRE3-1-2	Teksaso instrumentai	1,235-V, 2%, nuo 0 ° C iki 70 ° C, mikroelektrinės įtampos etalonas nuo 3 iki 92 0 iki 70
LM385Z-1,2RA	„Motorola“ puslaidininkių produktai	Dviejų gnybtų įtampos atskaitos, 1 išėjimas, 1,235 V, bipolinė, PBCY3, plastikinė, TO 226AA, 3 kaiščiai
LM385BYZ-1.2	Teksaso instrumentai	1 išėjimo dviejų terminų įtampos atskaitos etalonas, 1,235 V, PBCY3, Plastikinis, TO-92, 3 kaištis
LM285BXM-1,2X	Teksaso instrumentai	1 išėjimo dviejų terminų įtampos atskaitos atskaitos, 1,235 V, PDSO8, SO-8
LM385Z-1,2	„Motorola Mobility LLC“	1 išėjimo dviejų terminų įtampos atskaitos etalonas, 1,235 V, PBCY3, Plastikinis, TO 226AA, 3 kaištis
LM385LP-1,2	„Linfinity“ mikroelektronika	Dviejų gnybtų įtampos atskaitos, 1,2 V, bipolinė, PBCY3, plastiko, TO 226AA, 3 kaiščiais
LM385BZ-1,2RA	Ant puslaidininkio	Mikroenerge
LM385CZB-1.2	„Telcom Semiconductor Inc“	Dviejų galinių įtampos atskaitos, 1 išėjimas, 1,235 V, bipolinė, PBCY3
LM385BXZ-1,2x	Teksaso instrumentai	1 išėjimo dviejų terminų įtampos atskaitos etalonas, 1,235 V, PBCY3, Plastikinis, TO-92, 3 kaištis

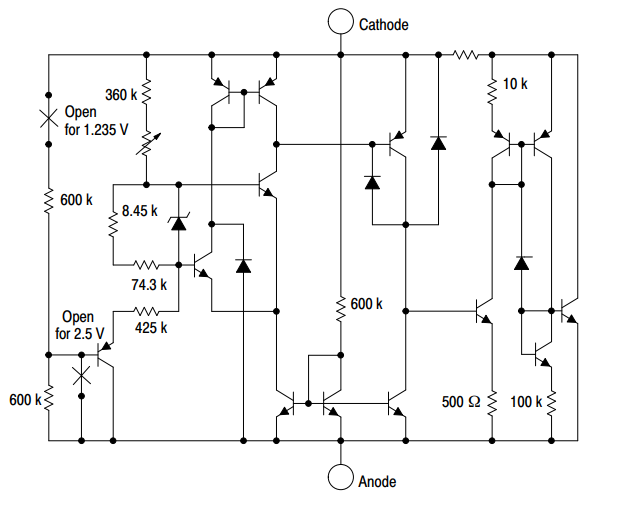

LM385 funkcinė bloko schema

Programos LM385

Nešiojamieji prietaisai

LM385 yra ypač efektyvus nešiojamuose prietaisuose dėl mažos energijos suvartojimo, padedant padidinti akumuliatoriaus veikimo laiką įrenginiuose, kurie turi būti efektyvūs energijai.Dėl jo galimybės naudoti minimalią galią, ji yra tinkama įrankiams ir instrumentams, kurie naudojami kelyje, užtikrinant ilgalaikį našumą be dažnai įkraunant ar pakeičiant akumuliatorių.

Įtampos reguliavimas

Grandinėse, kurioms reikalingas stabilus ir tikslus įtampos reguliavimas, LM385 yra patikimas pasirinkimas.Tai gali išlaikyti pastovią išėjimo įtampą, kuri yra būtina pritaikymui, kai įtampos svyravimai gali sutrikdyti funkcionalumą.Tai daro LM385 vertingą komponentą reguliavimo sistemose, reikalaujančiose nuoseklaus energijos tiekimo.

Analoginės grandinės

LM385 gerai veikia analoginėse grandinėse, kur norint tiksliai apdoroti signalo apdorojimą, reikalingas mažas triukšmas ir stabilus išėjimas.Jo nuoseklioji įtampa palaiko signalo vientisumą ir padeda pasiekti sklandų grandinės veikimą.Šis patikimumas daro jį pageidaujamu pasirinkimu analoginėmis programomis, kai net nedideli įtampos svyravimai gali turėti įtakos našumui.

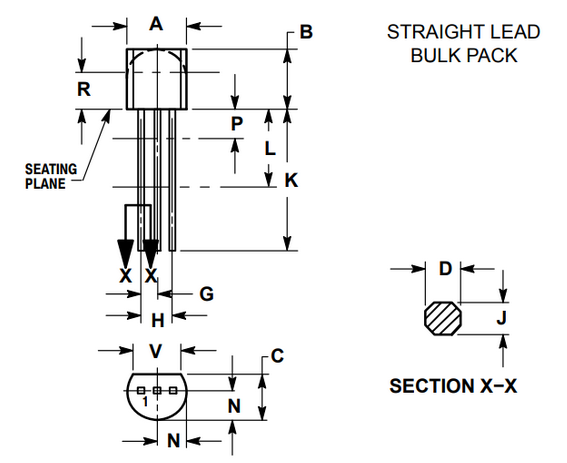

LM385 Informacija apie paketą

Apie LM385 gamintoją

Ant puslaidininkio, nurodyto kaip NASDAQ, yra skirtas sumažinti energijos suvartojimą.Bendrovė teikia daugybę produktų, turinčių energijos, signalo valdymo ir pasirinktinių sprendimų, visi suprojektuoti taip, kad būtų efektyvus energiją.Ji palaiko patikimą tiekimo grandinę su stipriu gamybos įrenginių, pardavimo biurų ir projektavimo centrų Šiaurės Amerikoje, Europoje ir Azijos Ramiojo vandenyno regionuose tinklą.Šis pasaulinis pasiekiamumas leidžia jiems pasiūlyti patikimą ir reaguojančią paramą įvairiose rinkose, užtikrinant nuoseklią prieigą prie aukštos kokybės produktų, tokių kaip LM385.
